S'applique à : DentalCAM 8.10

Vérification des marges de perçage et des cavités pour un marquage correct

Cette procédure appartient à l'étape 3 du workflow d'imbrication simple.

  1. Positionnez vos objets horizontalement et verticalement dans la vue de dessus.
  2. Faites une rotation de vos objets autour de l'axe Z dans la vue de dessus.
  3. Vérifiez si toutes les cavités et tous les perçages sont corrects.
  4. Spécifiez la zone de perçage pour les objets dont les perçages ne sont pas reconnus.
  5. Marquez les cavités des objets avec des cavités non reconnues.
  6. Définissez des barres pour tous les objets.

Cette procédure appartient à l'étape 6 du workflow d'imbrication complet.

  1. Supprimez les zones usinées incorrectes.
  2. Modifiez le statut d’objets et supprimez les objets non requis.
  3. Positionnez vos objets horizontalement et verticalement dans la vue de dessus.
  4. Faites une rotation de vos objets autour de l'axe Z dans la vue de dessus.
  5. Ajustez la position en hauteur de vos objets et/ou faites-les pivoter autour des axes X/Y (nécessaire pour les pièces brutes multicouches)
  6. Vérifiez si toutes les cavités et tous les perçages sont corrects.
  7. Spécifiez la zone de perçage pour les objets dont les perçages ne sont pas reconnus.
  8. Marquez les cavités des objets avec des cavités non reconnues.
  9. Créez une barre frittée pour les objets qui nécessitent une barre frittée.
  10. Définissez les gouttes pour les objets qui nécessitent des gouttes.
  11. Marquez l'accessoire pour les objets avec un accessoire.
  12. Activez l’usinage des dents antérieures pour les objets souhaités
  13. Modifiez ou supprimez les étiquettes fraisées sur les objets.
  14. Définissez des barres pour tous les objets.

Si vous avez activé la détection automatique pour les cavités ou les perçages dans la vue d'importation des fichiers STL, vous devez vérifier tous les objets si DentalCAM a correctement reconnu les perçages et les cavités.

Si la détection automatique a échoué, marquez manuellement la cavité ou la zone de perçage.

Le marquage manuel des marges de perçage et des cavités est également nécessaire pour les objets pour lesquels vous avez désactivé la fonction de détection correspondante.

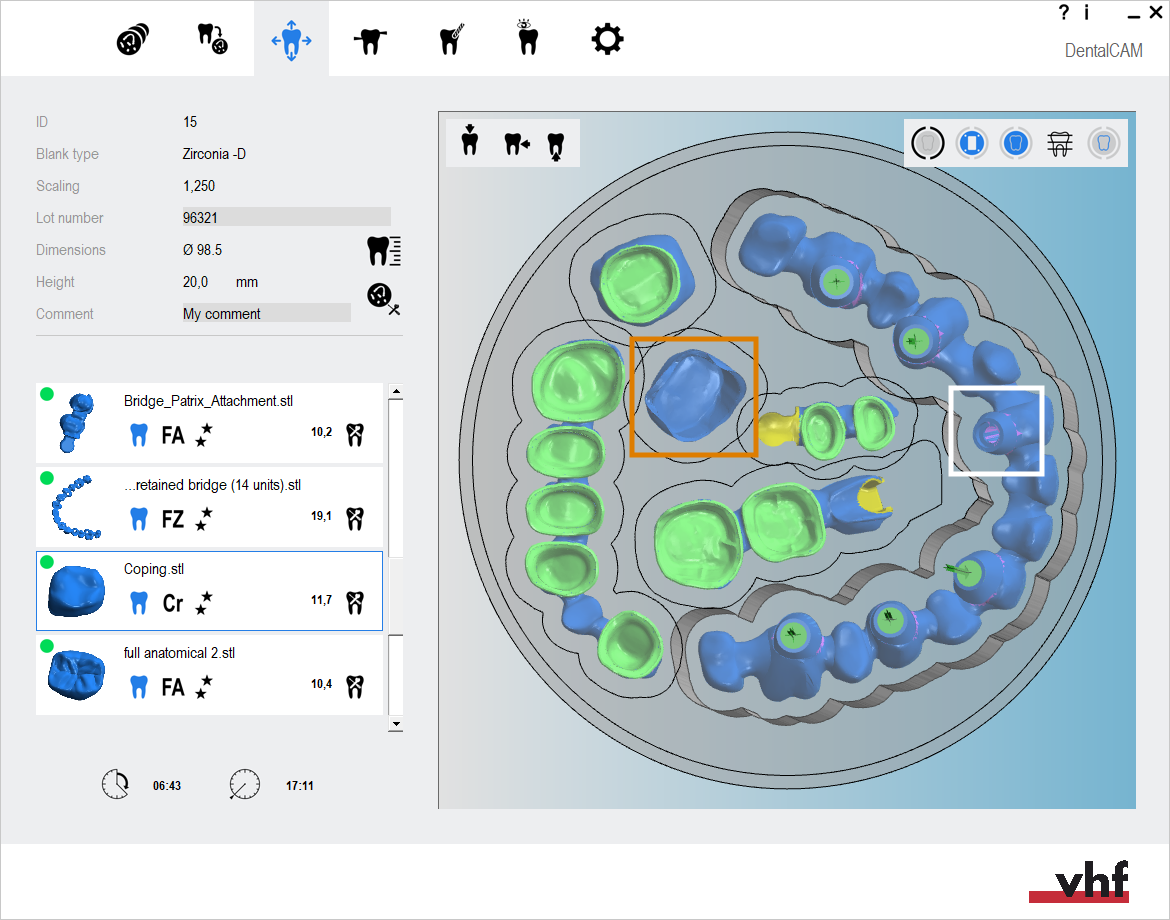

Vérifier les zones de perçage et les cavités : Objet avec cavité non reconnue (marqué en orange) et objet avec zone de perçage non reconnue (marqué en blanc)

Vérification des zones de perçage

Les zones de perçage peuvent passer totalement inaperçues, ou être marquées de façon incorrecte. Vous devez vérifier minutieusement les deux extrémités de chaque perçage de votre pièce brute dans les deux cas.

Vous voudrez peut-être masquer des éléments dans l'affichage de la pièce brute pour obtenir une meilleure vue. Afficher/masquer des éléments de l'affichage de la pièce brute

Comment vérifier les zones de perçage

  1. Basculez vers la vue de dessous. Activer la vue de l’affichage de la pièce brute

  2. Zoomez sur un objet avec au moins un perçage.

    Ajustez le point de vue de manière à pouvoir regarder la première extrémité du perçage.

  3. Vérifiez si les éléments suivants s'appliquent :
    • La surface d'ouverture du perçage est marquée en vert.
    • La surface d’ouverture est uniforme et n’a pas de courbe prononcée.
    • Dans le cas d'un perçage dans une géométrie de raccordement d'un pilier, la totalité de la géométrie de raccordement est recouverte par un corps vert.
    • Une flèche indique la direction correcte de perçage (pointant perpendiculairement « dans » le perçage).

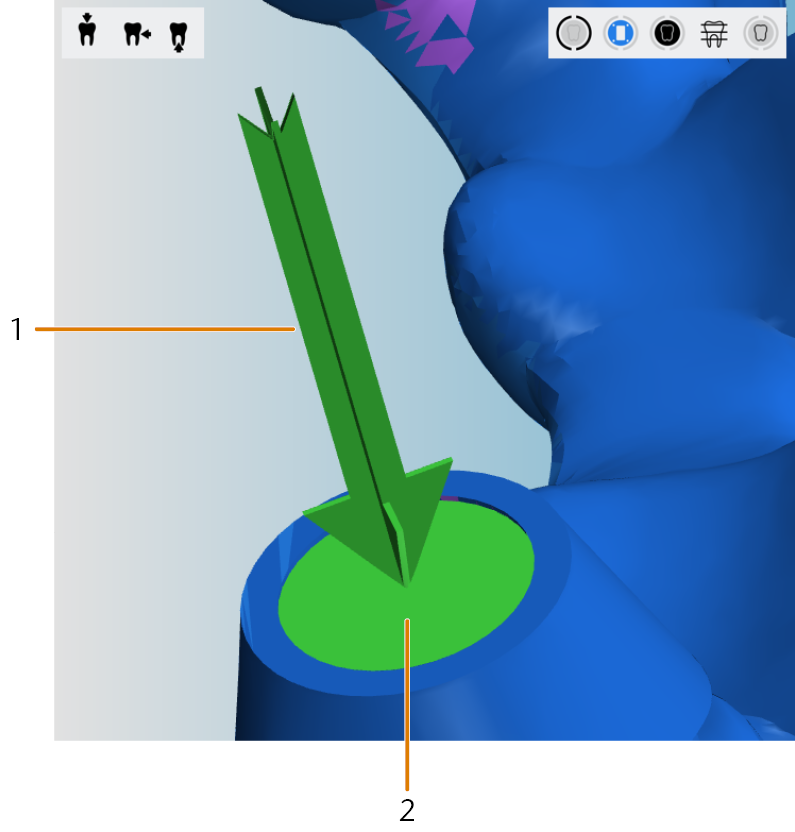

    Une zone de perçage correctement détectée.

    1. Flèche pointant perpendiculairement vers le perçage
    2. Surface d'ouverture régulière marquée en vert

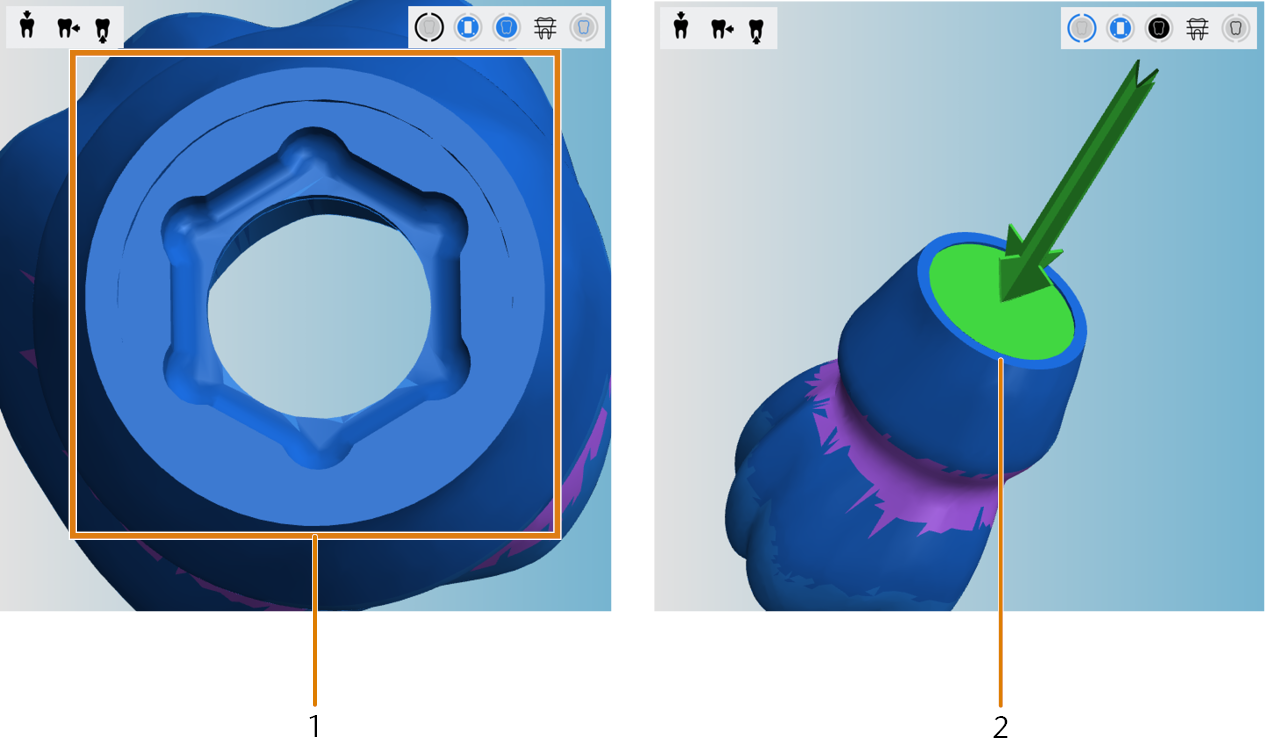

    Une zone de perçage correcte pour une géométrie de connexion hexagonale.

    1. Géométrie de connexion hexagonale d'un pilier sans marquage
    2. Marquage correct de la zone de perçage de la géométrie de connexion hexagonale

  4. Répétez l'étape 3 pour la deuxième extrémité du perçage.

  5. Si un perçage n’a pas été reconnu correctement, corrigez-le manuellement au moyen de la fonction d’édition afin de définir la zone de perçage.

    Marquage et suppression de zones de perçage

Exemples de zones de perçage marquées incorrectement

La zone de perçage suivante n’est pas du tout marquée :

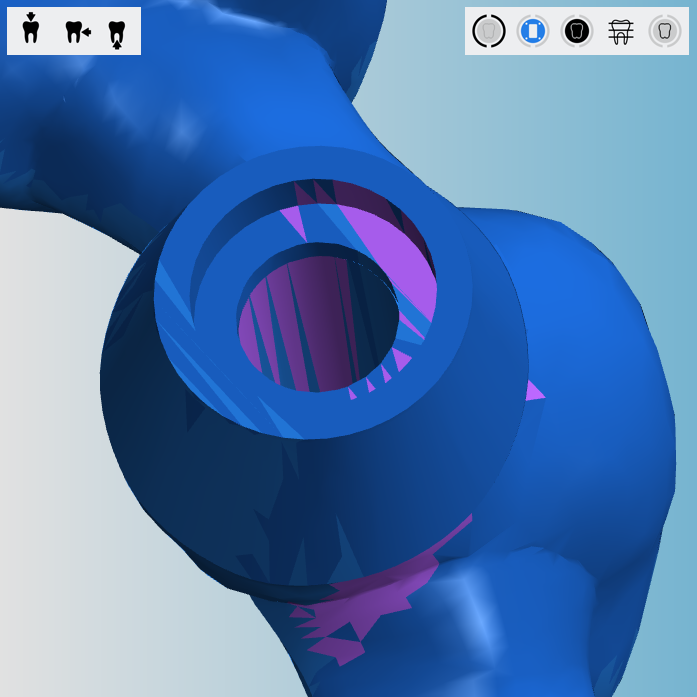

Une zone de perçage non marquée

Si un perçage est trop incliné et que la machine ne peut pas l’usiner, DentalCNC affiche la flèche en rouge.

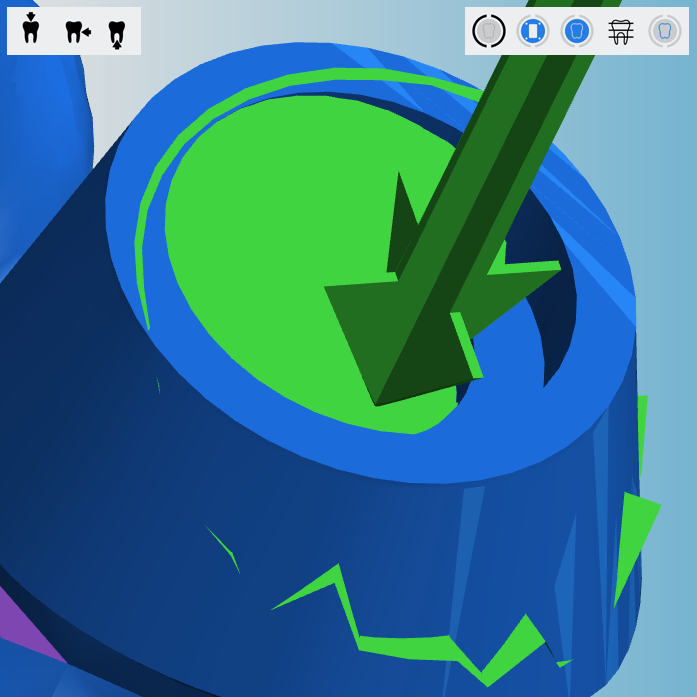

Dans l'exemple suivant, le marquage de la surface d'ouverture présente une courbure prononcée :

Une zone de perçage incorrectement détectée avec un coude vif.

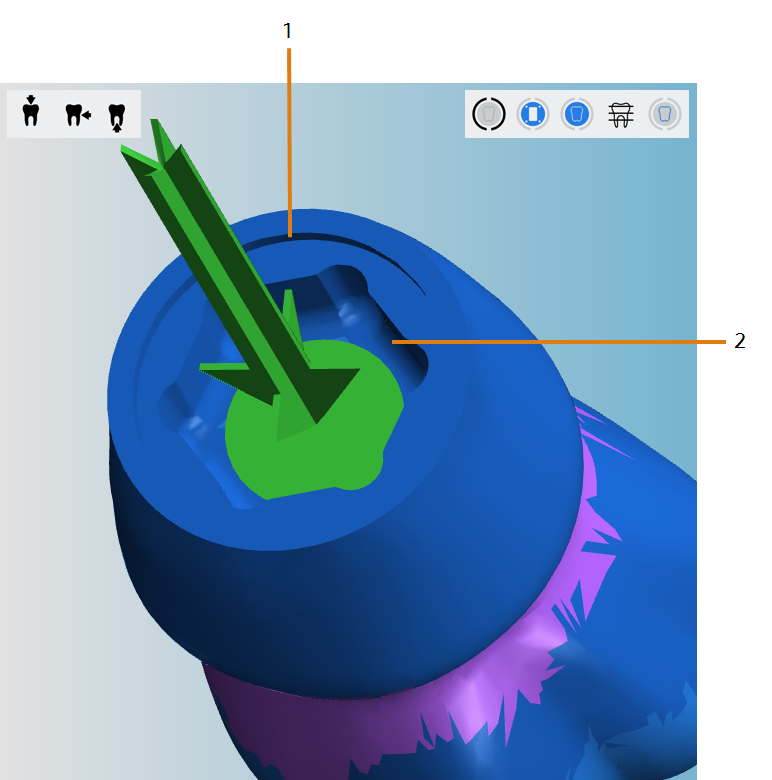

Dans l’exemple suivant, le marquage de la zone de perçage ne couvre pas la totalité de la géométrie de connexion hexagonale du pilier :

Une zone de perçage incorrecte, trop petite pour couvrir la géométrie de connexion

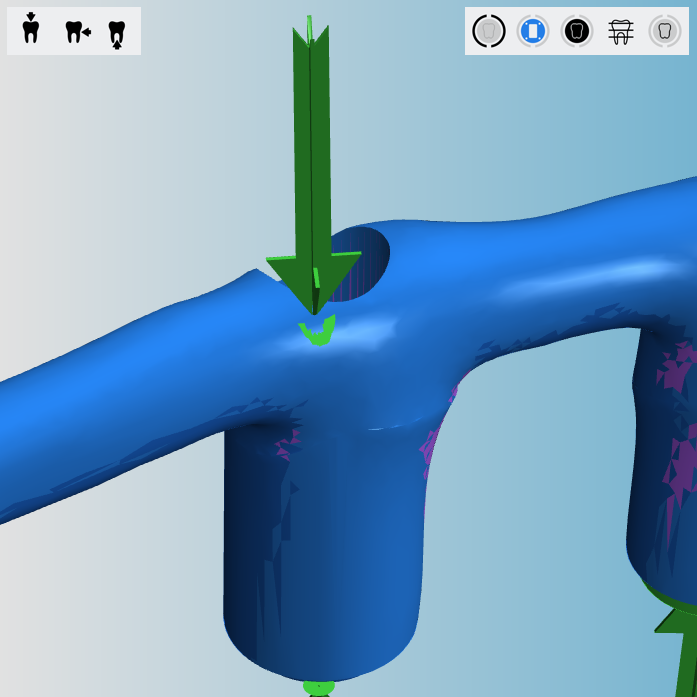

Dans l'exemple suivant, la flèche ne pointe pas vers le perçage, mais vers l'objet :

Une zone de perçage incorrecte où la direction de perçage n’a pas été correctement reconnue

Vérifier les cavités

Les cavités peuvent passer totalement inaperçues, ou être mal marquées. Dans les deux cas, vous devez vérifier minutieusement chaque cavité de votre pièce brute.

Comment vérifier les cavités

  1. Basculez vers la vue de dessous. Activer la vue de l’affichage de la pièce brute

  2. Zoomez sur un objet avec une cavité.

  3. Vérifiez que toutes les cavités, y compris les zones de la ligne de préparation, sont marquées en vert.

    Les autres zones ne doivent pas être marquées en vert.

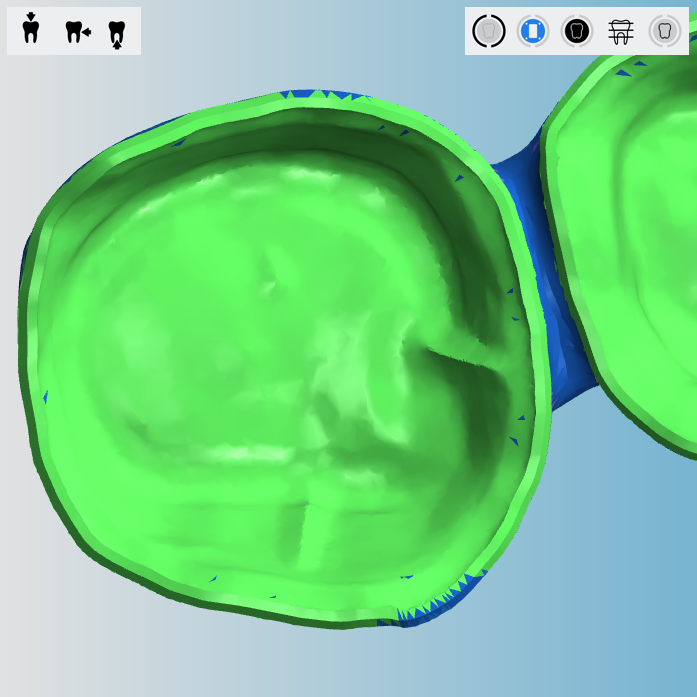

    4. La fonction de recherche automatique a correctement détecté une cavité.

  4. Si une cavité n’a pas été reconnue correctement, marquez-la manuellement au moyen de la fonction d’édition pour le marquage des cavités

Exemples de cavités marquées incorrectement

La cavité suivante n'est pas du tout marquée :

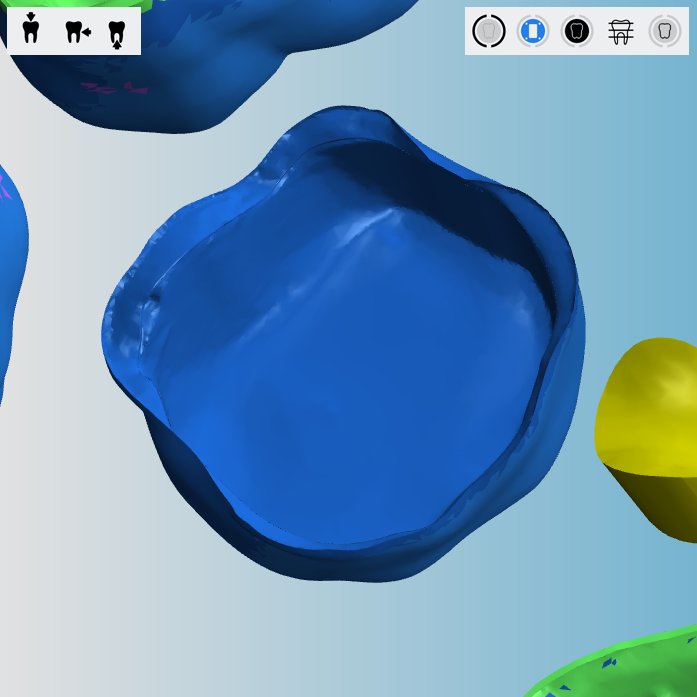

Une cavité non marquée

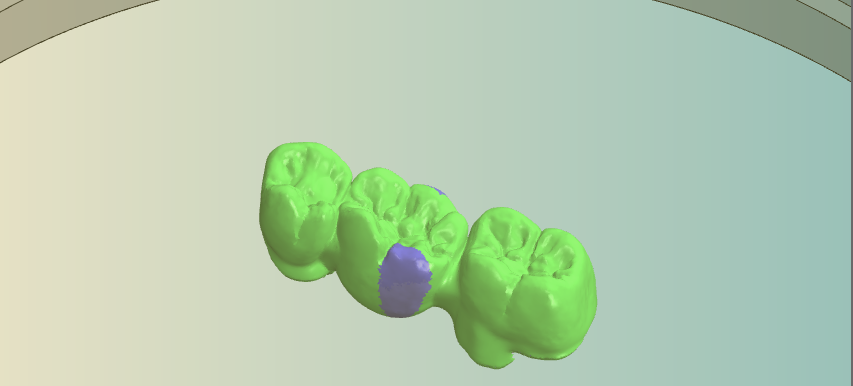

La prothèse partielle fixe suivante a été presque entièrement marquée en tant que cavité à l'importation :

Un bridge presque entièrement marqué

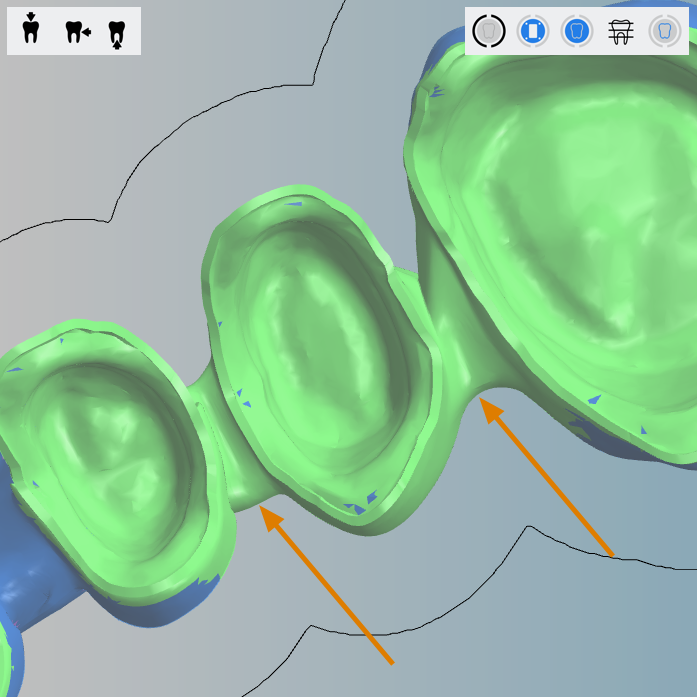

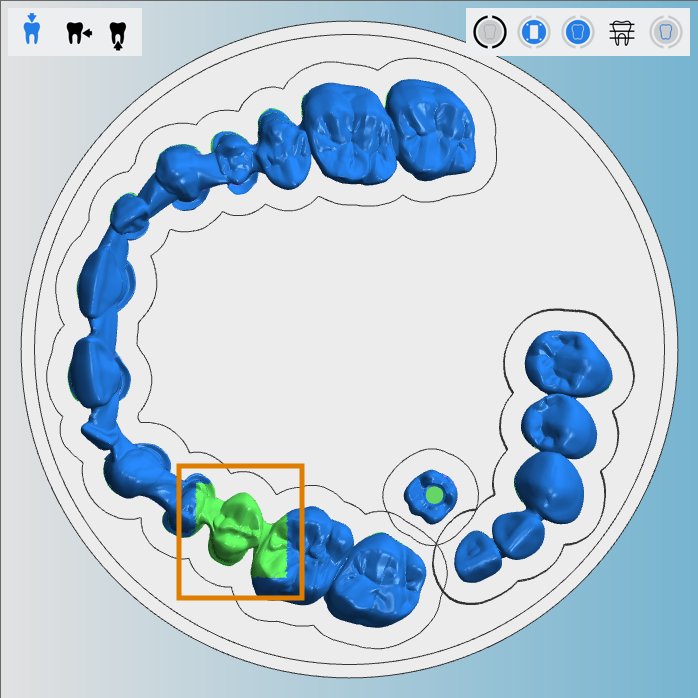

Dans l'exemple suivant, DentalCAM a fusionné trois cavités en une cavité incorrecte. Vous pouvez le constater sur la vue agrandie ci-dessous : L'espace interdentaire est marqué à tort en vert (indiqué par les flèches) :

(a) Vue de dessus : Cavités fusionnées ; (b) Vue agrandie du dessous : Espaces interdentaires marqués par erreur en vert (indiqués par les flèches)

Et ensuite ?

Si les marges de perçage ou les cavités doivent être corrigées :

Marquage et suppression de zones de perçage

Marquage et suppression de cavités

Toutes les fonctions d'édition des objets :

Fonctions d'édition dans la vue d'imbrication

Si vous avez fini d'ajuster les objets :

Mettre des barres en place

S'il n'est pas certain que vous avez terminé l'imbrication de la pièce brute actuelle, consultez le workflow d'imbrication simple et complet :

Comment imbriquer des objets
