Régler des gouttes

Cette procédure n'appartient pas au workflow d'imbrication simple.

Cette procédure appartient à l'étape 10 du workflow d'imbrication complet.

Si vous avez besoin de gouttes sur lesquelles vous pouvez placer un objet dans le four de frittage, vous pouvez les ajouter pendant l'imbrication.

Vous pouvez ajouter et supprimer des gouttes jusqu'à ce que vous ayez fixé des barres pour l'objet.

Placement des gouttes dans la vue d'imbrication pour le réglage des objets

Gouttes coniques et cylindriques

Selon que vous choisissez des valeurs égales ou différentes pour le diamètre du nœud et du point d'extrémité, les gouttes deviendront coniques ou cylindriques.

Le diamètre du nœud doit être supérieur ou égal au diamètre du point d’extrémité.

Goutte conique

Goutte conique

  1. Point d’extrémité (ici : Ø 1,5 mm)
  2. Nœuds (ici : Ø 1,8 mm)

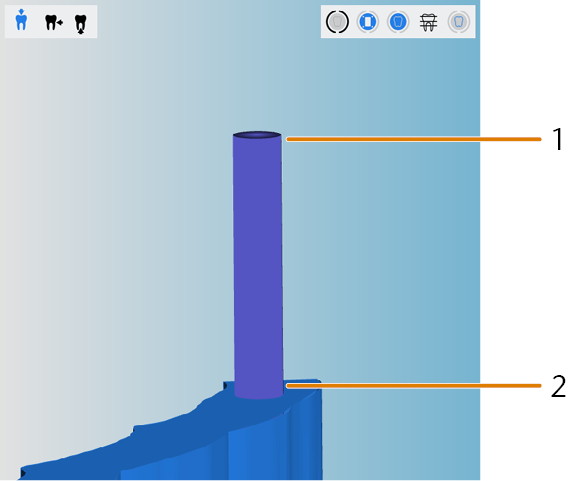

Goutte cylindrique

Goutte cylindrique

  1. Point d’extrémité (ici : Ø 1,8 mm)
  2. Nœuds (ici : Ø 1,8 mm)

Comment régler les gouttes

  1. (Facultatif) Sélectionnez l’objet souhaité dans l’affichage de la pièce brute.

    • DentalCAM met en surbrillance l’objet dans la liste des objets avec une bordure de couleur.



  2. Ouvrez les fonctions d’édition de l’objet souhaité en sélectionnant l’icône suivante dans la colonne de gauche :

    • La barre d’icônes des fonctions d’édition s’affiche.



  3. Ouvrez la fonction d’édition pour la mise en place de gouttes en sélectionnant l’icône suivante :

    • Dans la colonne de gauche, DentalCAM affiche des icônes et des barres de valeur pour l'ajustement des gouttes. Dans l'affichage de la pièce brute, l'application affiche l'objet dans la vue de dessus en 2D.

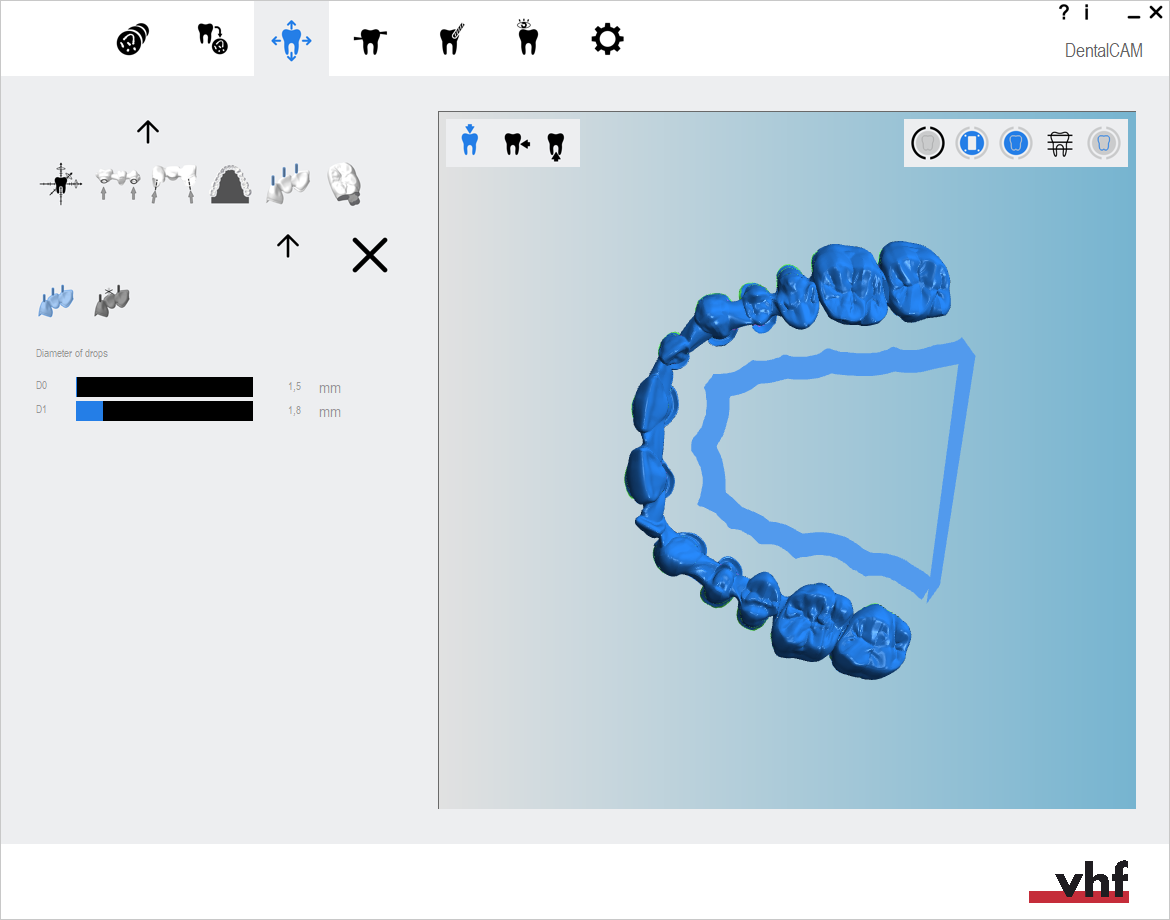

    • Régler des gouttes : Icônes et barres de valeur

  4. Pour définir une goutte, sélectionnez l'icône suivante :
  5. (Facultatif) Utilisez la barre de valeur D0 pour régler le diamètre de l'extrémité (la partie de la goutte sur laquelle l'objet reposera une fois dans le four de frittage).
    • Si le diamètre de l'extrémité est inférieur au diamètre du nœud (veuillez vous reporter à l'étape suivante), la goutte deviendra conique au lieu d'être cylindrique.
    • Le diamètre du nœud doit être supérieur ou égal au diamètre du point d’extrémité. DentalCAM ajustera les barres de valeur en conséquence si nécessaire.
    • Ce paramètre n'influera que la ou les gouttes suivantes que vous définirez.
  6. (Facultatif) Utilisez la barre de valeur D1 pour ajuster le diamètre du nœud (le point de départ de la goutte où elle touche l'objet).
    • Le diamètre du nœud ne peut être inférieur au diamètre du point d'extrémité.
    • Le diamètre du nœud doit être supérieur ou égal au diamètre du point d’extrémité. DentalCAM ajustera les barres de valeur en conséquence si nécessaire.
    • Ce paramètre n'influera que la ou les gouttes suivantes que vous définirez.
  7. Recommandation : Créez uniquement des gouttes coniques, car elles sont plus faciles à fabriquer pour la machine. Les valeurs standard sont de 1,5 mm pour le diamètre du point final et de 1,8 mm pour le diamètre du nœud.

    • DentalCAM affiche les diamètres actuels en mm à droite des barres de valeurs.
  8. Dans l'affichage de la pièce brute, sélectionnez la position où vous voulez placer une goutte. Les gouttes hors des objets sont supprimées lors de l’enregistrement.
    • DentalCAM définit la goutte sur le logement sélectionné. La goutte est représentée par un point bleu.

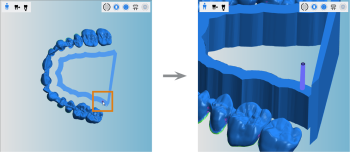

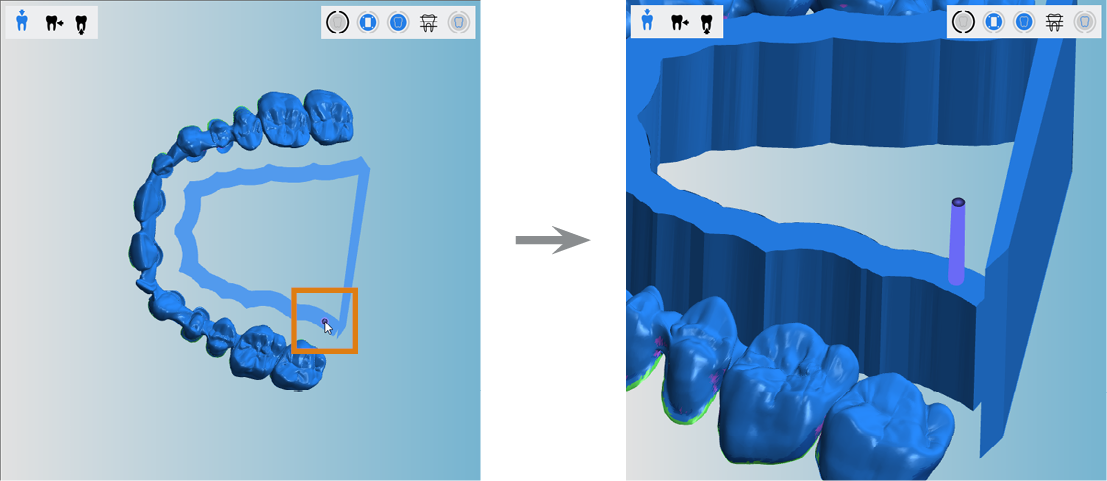

    • Réglage d'une goutte dans la vue de dessus (position marquée en orange) et le résultat dans la vue 3D

  9. Si vous voulez supprimer une goutte, sélectionnez l'icône suivante et cliquez sur la goutte souhaitée : .
  10. Si vous voulez régler d'autres gouttes, sélectionnez l'icône suivante : .
    • Lorsque vous avez terminé de placer les gouttes, votre objet peut ressembler à ceci :

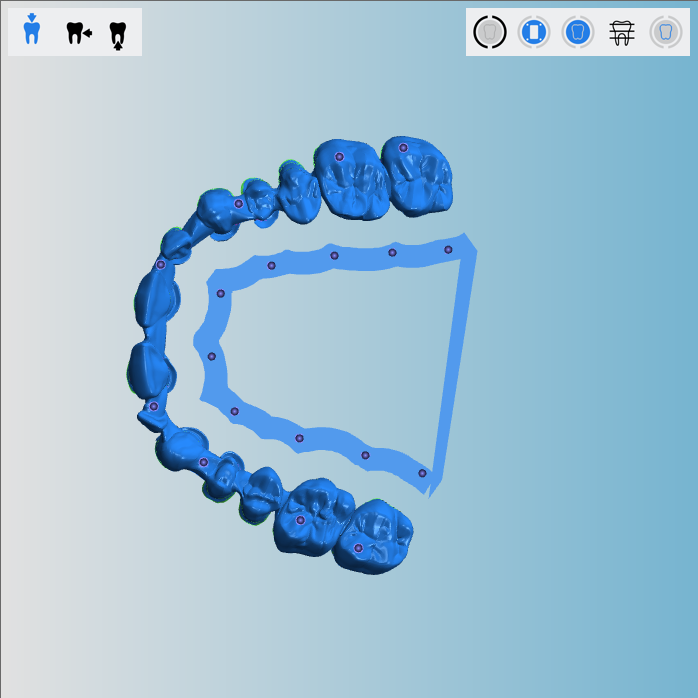

    Un pont avec des gouttes dans la vue de dessus 2D

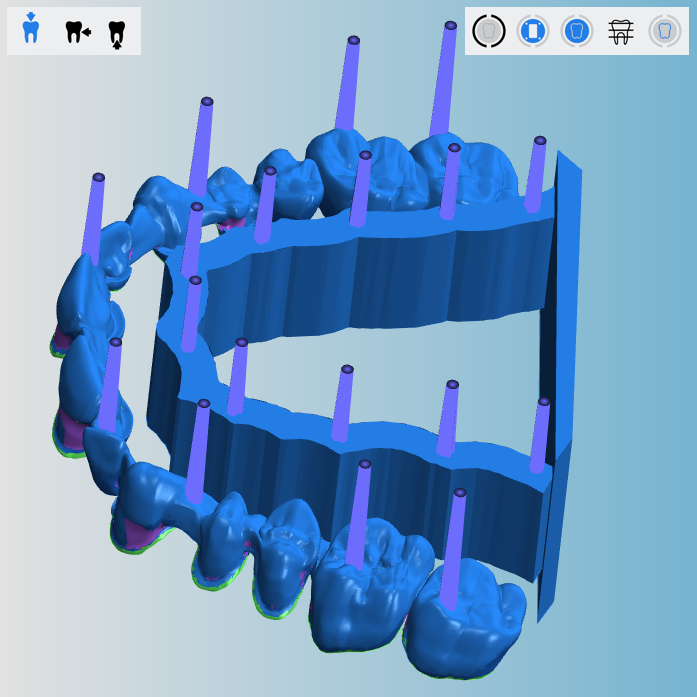

    Un pont avec des gouttes dans la vue 3D

  11. Enregistrez vos modifications avec l’icône de flèche inférieure :

  12. Fermez la zone de la fonction d’édition en cliquant sur l’icône de flèche supérieure :

Supprimer les gouttes

  1. (Facultatif) Sélectionnez l’objet souhaité dans l’affichage de la pièce brute.

    • DentalCAM met en surbrillance l’objet dans la liste des objets avec une bordure de couleur.



  2. Ouvrez les fonctions d’édition de l’objet souhaité en sélectionnant l’icône suivante dans la colonne de gauche :

    • La barre d’icônes des fonctions d’édition s’affiche.



  3. Ouvrez la fonction d’édition pour la mise en place de gouttes en sélectionnant l’icône suivante :

  4. Pour supprimer une goutte, sélectionnez l'icône suivante et cliquez sur la goutte souhaitée : .
  5. Enregistrez vos modifications avec l’icône de flèche inférieure :

  6. Fermez la zone de la fonction d’édition en cliquant sur l’icône de flèche supérieure :

Et ensuite ?

Fonction d’édition suivante pour les objets :

Marquage d’accessoires (matrice et patrice)

Si vous avez fini d'ajuster les objets :

Mettre des barres en place

S'il n'est pas certain que vous avez terminé l'imbrication de la pièce brute actuelle, consultez le workflow d'imbrication simple et complet :

Comment imbriquer des objets
