S'applique à : DentalCAM 8.11

Marquage et suppression de cavités

Cette procédure appartient à l'étape 5 du workflow d'imbrication simple.

  1. Positionnez vos objets horizontalement et verticalement dans la vue de dessus.
  2. Faites une rotation de vos objets autour de l'axe Z dans la vue de dessus.
  3. Vérifiez si toutes les cavités et tous les perçages sont corrects.
  4. Spécifiez la zone de perçage pour les objets dont les perçages ne sont pas reconnus.
  5. Marquez les cavités des objets avec des cavités non reconnues.
  6. Définissez des barres pour tous les objets.

Cette procédure appartient à l'étape 8 du workflow d'imbrication complet.

  1. Supprimez les zones usinées incorrectes.
  2. Modifiez le statut d’objets et supprimez les objets non requis.
  3. Positionnez vos objets horizontalement et verticalement dans la vue de dessus.
  4. Faites une rotation de vos objets autour de l'axe Z dans la vue de dessus.
  5. Ajustez la position en hauteur de vos objets et/ou faites-les pivoter autour des axes X/Y (nécessaire pour les pièces brutes multicouches)
  6. Vérifiez si toutes les cavités et tous les perçages sont corrects.
  7. Spécifiez la zone de perçage pour les objets dont les perçages ne sont pas reconnus.
  8. Marquez les cavités des objets avec des cavités non reconnues.
  9. Créez une barre frittée pour les objets qui nécessitent une barre frittée.
  10. Définissez les gouttes pour les objets qui nécessitent des gouttes.
  11. Marquez l'accessoire pour les objets avec un accessoire.
  12. Activez l’usinage des dents antérieures pour les objets souhaités
  13. Modifiez ou supprimez les étiquettes fraisées sur les objets.
  14. Définissez des barres pour tous les objets.

Pour un usinage optimal par la machine, les cavités doivent être marquées. La répétition de finition et l’utilisation d’outils optionnels font partie de cet usinage optimal. Vous devez marquer manuellement les cavités dont le marquage est incorrect ou inexistant à l’aide de la fonction d’édition pour cavités.

Suppression et marquage des cavités dans la vue d'imbrication pour le réglage des objets

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Marquer les cavités

  1. (Facultatif) Sélectionnez l’objet souhaité dans l’affichage de la pièce brute.

    • DentalCAM met en évidence l’objet dans la liste des objets grâce à une bordure de couleur.

    Illustration à titre d’exemple

  2. Ouvrez les fonctions d’édition de l’objet souhaité à l’aide de l’icône suivante dans la colonne de gauche :

    • La barre d’icônes des fonctions d’édition s’affiche.



  3. Ouvrez la fonction d’édition pour le marquage de cavités à l’aide de l’icône suivante :

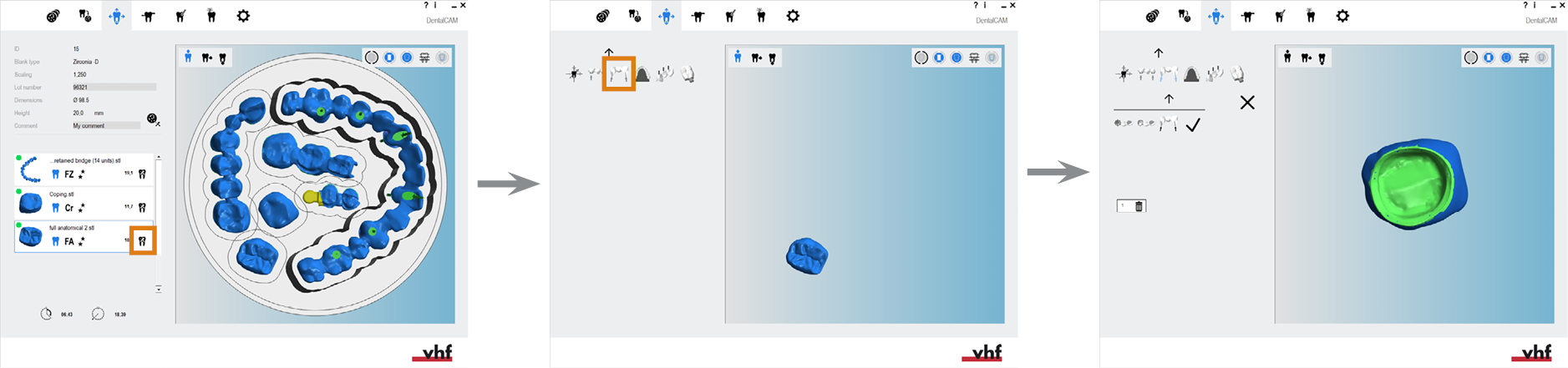

    4. Ouverture de la fonction d’édition pour le marquage des cavités (icônes marquées en orange)

    • La barre d'icônes pour le marquage des cavités s'affiche.

    Barre d'icônes pour le marquage des cavités ; suivez le workflow de gauche à droite

    1. Icône pour démarrer le workflow
    2. Icône pour le marquage du préplateau
    3. Icône pour le réglage de l'angle d'usinage
    4. Icône pour terminer le workflow
  4. Si l'objet présente des cavités mal marquées, supprimez-les.
  5. Commencez le workflow en sélectionnant l'icône suivante dans la colonne de gauche :
  6. Cliquez au centre de la cavité à marquer.

    • DentalCAM essaie de détecter le préplateau de la cavité et marque celui-ci avec des points noirs.

      Certains points peuvent se trouver à l'extérieur du préplateau parce que DentalCAM ne pouvait pas reconnaître correctement toutes les parties du préplateau. Vous devrez corriger manuellement ces erreurs.

  7. Continuez en sélectionnant l'icône suivante dans la colonne de gauche :

  8. Activez ou désactivez l’aide au placement en sélectionnant l’icône suivante (marquée en orange) :

    Icône d’activation ou de désactivation de l’aide au placement (marquée en orange)

    • Icône lorsque l'aide au placement est activée :
    • Icône lorsque l'aide au placement est désactivée :
    • Si l'aide au placement est activée, les points s'accrochent au préplateau.
  9. Faites glisser tous les points vers le préplateau. Sélectionnez et maintenez les points extérieurs et faites-les glisser sur le préplateau de la cavité jusqu’à ce que le préplateau soit entièrement marqué de points.

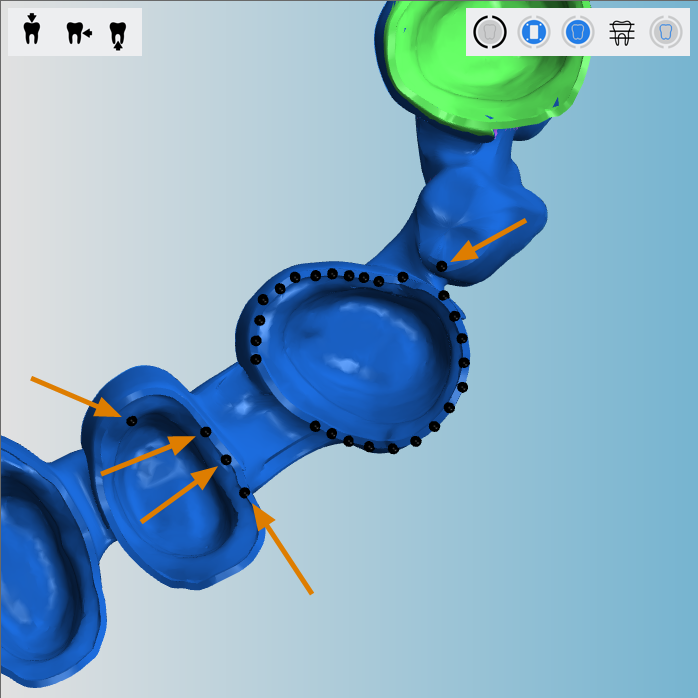

    10. Préplateau marqué d'une cavité avec plusieurs points aberrants

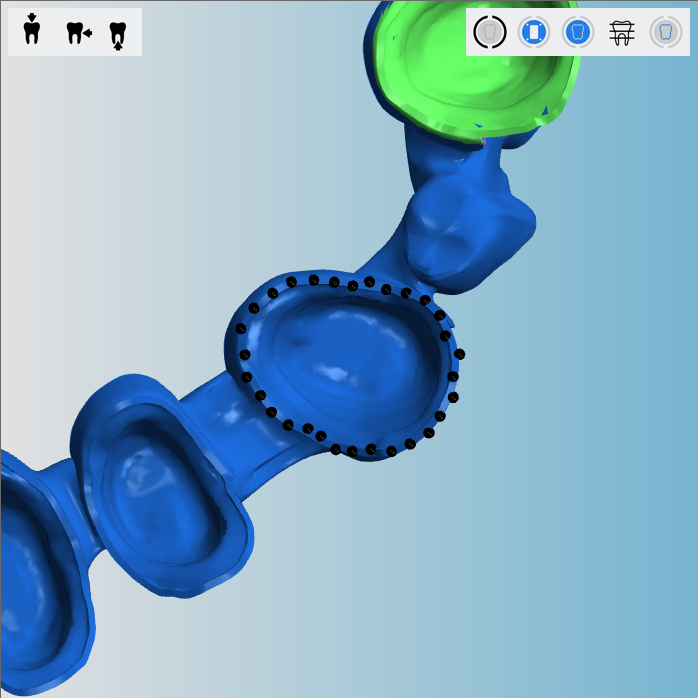

    Un préplateau correctement marqué

  10. Continuez en sélectionnant l'icône suivante dans la colonne de gauche :

  11. Machines à 5 axes uniquement : Si la surface d’ouverture de la cavité n’est pas parallèle à la surface de la pièce brute, corrigez l’angle d’usinage. La machine augmente ainsi l’angle d’attaque de l’axe de rotation et compense l’orientation de l’objet dans le fichier STL.

    Tournez l’objet avec les barres de valeurs suivantes :

    • RX : Effectuez une rotation de l’objet autour de l’axe X.
    • RY Effectuez une rotation de l’objet autour de l’axe Y.

    Le fichier STL reste inchangé. Vous devez corriger l’angle d’usinage pour chaque cavité concernée.

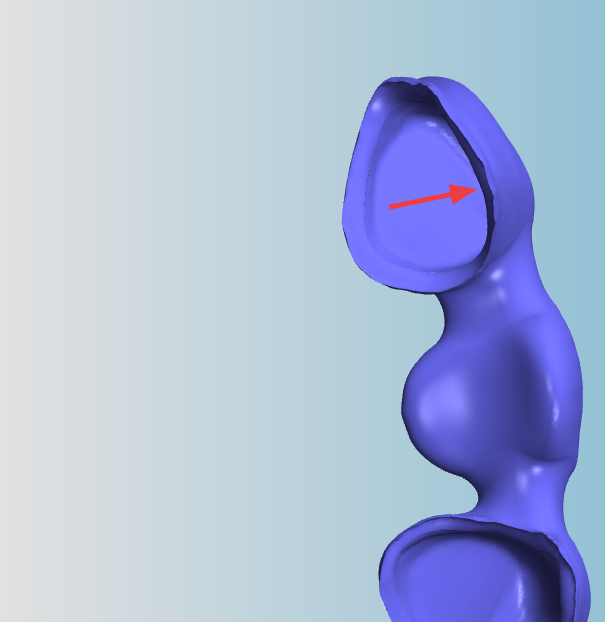

    12. Objet avec une orientation incorrecte pour le fraisage des cavités ; partie que l'outil ne peut pas atteindre, indiquée par une flèche

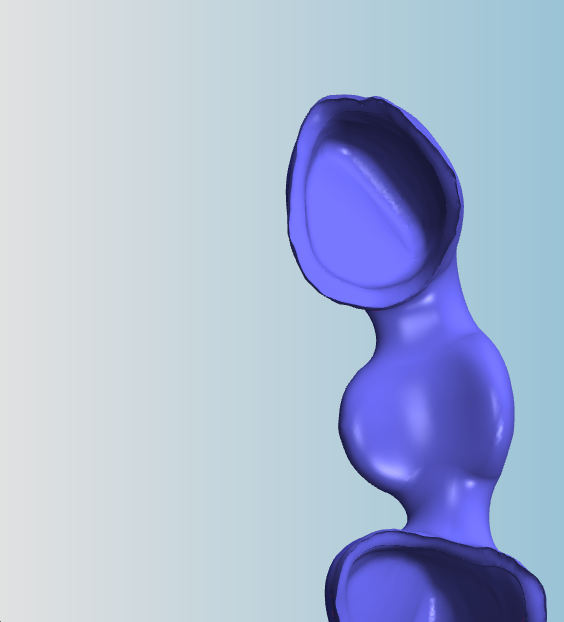

    Objet avec angle d'usinage corrigé pour le fraisage de cavités

  12. Terminez en sélectionnant l'icône suivante dans la colonne de gauche :
    • DentalCAM colore la cavité en vert et l'ajoute à la liste des cavités dans la colonne de gauche. L'application attribue un numéro séquentiel à la cavité.

  13. Enregistrez vos modifications avec l’icône de flèche inférieure :

  14. Fermez la zone de la fonction d’édition en cliquant sur l’icône de flèche supérieure :

Suppression de cavités

  1. (Facultatif) Sélectionnez l’objet souhaité dans l’affichage de la pièce brute.

    • DentalCAM met en évidence l’objet dans la liste des objets grâce à une bordure de couleur.

    Illustration à titre d’exemple

  2. Ouvrez les fonctions d’édition de l’objet souhaité à l’aide de l’icône suivante dans la colonne de gauche :

    • La barre d’icônes des fonctions d’édition s’affiche.



  3. Ouvrez la fonction d’édition pour le marquage de cavités à l’aide de l’icône suivante :

    4. Ouverture de la fonction d'édition pour le marquage des marges de perçage (icônes marquées en orange)

    • DentalCAM affiche une liste de toutes les cavités marquées dans la colonne de gauche.

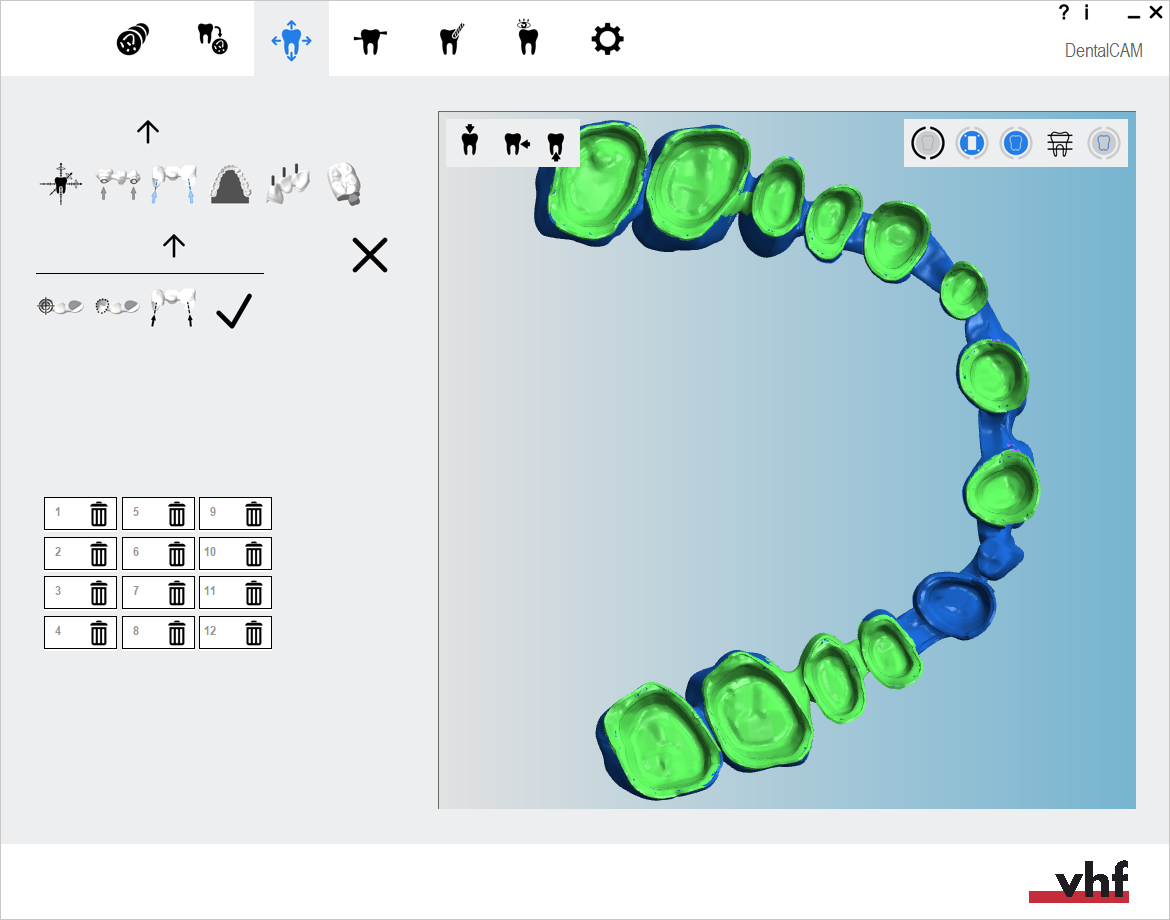

    Une liste de toutes les cavités marquées pour un objet

  4. Pour trouver la cavité souhaitée dans la liste, sélectionnez le repère de la cavité dans l'affichage des pièces brutes.
    • DentalCAM marque la cavité sélectionnée dans la liste avec une bordure bleue.

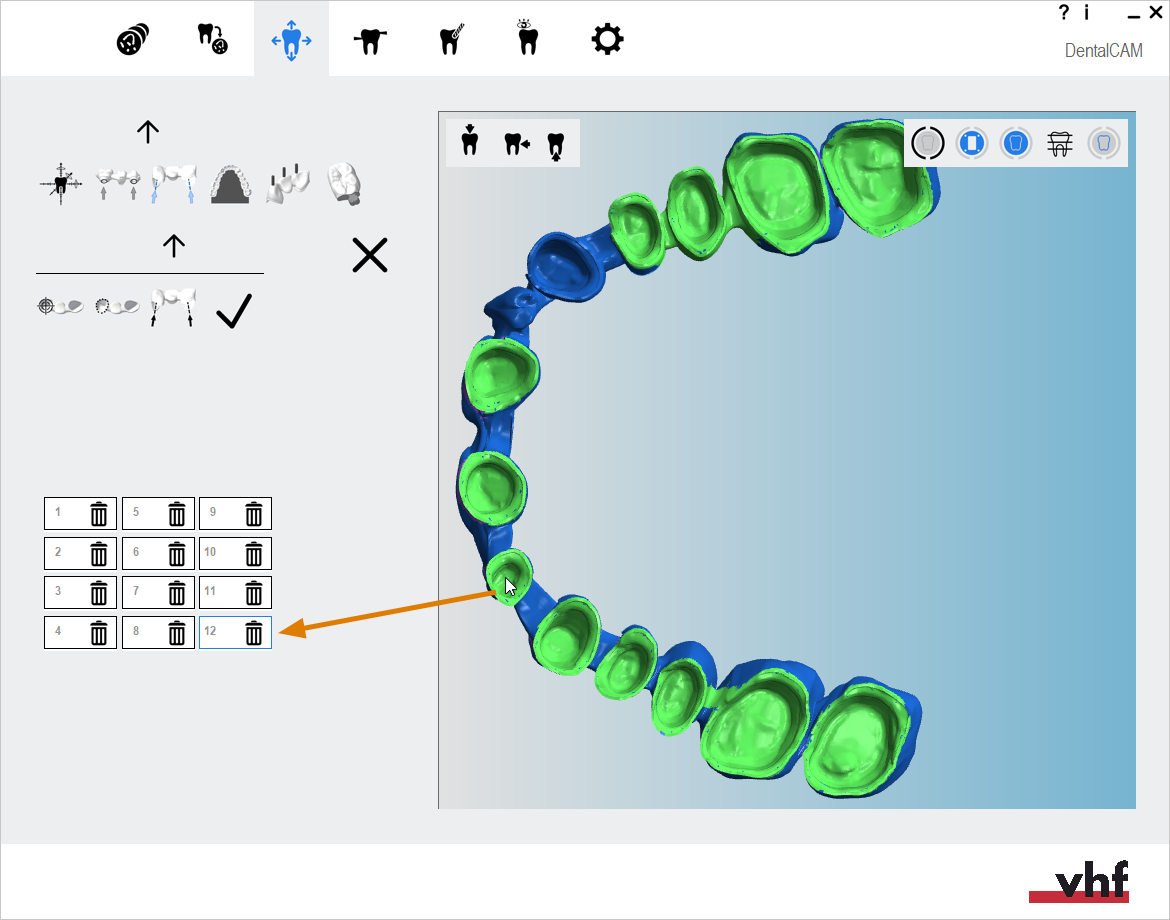

    Une liste de toutes les cavités marquées pour 1 objet

  5. Pour supprimer la cavité, sélectionnez l'icône suivante :
    • DentalCAM supprime l'entrée de la liste et la cavité de l'affichage des pièces brutes n'est plus colorée en vert.
  6. Marquer manuellement la cavité.

  7. Enregistrez vos modifications avec l’icône de flèche inférieure :

  8. Fermez la zone de la fonction d’édition en cliquant sur l’icône de flèche supérieure :

Et ensuite ?

Fonction d’édition suivante pour les objets :

Création de barres frittées pour les bridges

Si vous avez fini d'ajuster les objets :

Mettre des barres en place

S'il n'est pas certain que vous avez terminé l'imbrication de la pièce brute actuelle, consultez le workflow d'imbrication simple et complet :

Comment imbriquer des objets
