Mettre des barres en place
Cette procédure appartient à l'étape 6 du workflow d'imbrication simple.
Workflow d'imbrication simple
Cette procédure appartient aux étapes 14 du flux de travail d’imbrication simple.
Workflow d'imbrication complet
La mise en place des barres est la dernière étape d’usinage à effectuer pour un objet.
Une fois les barres placées sur un objet, l’usinage de l’objet est limité à son déplacement dans les directions X et Y. Pour toute autre modification, supprimez toutes les barres placées sur l’objet.
- Ouvrez la vue d’imbrication pour la mise en place de barres avec l’icône suivante dans la barre d’icônes principale :

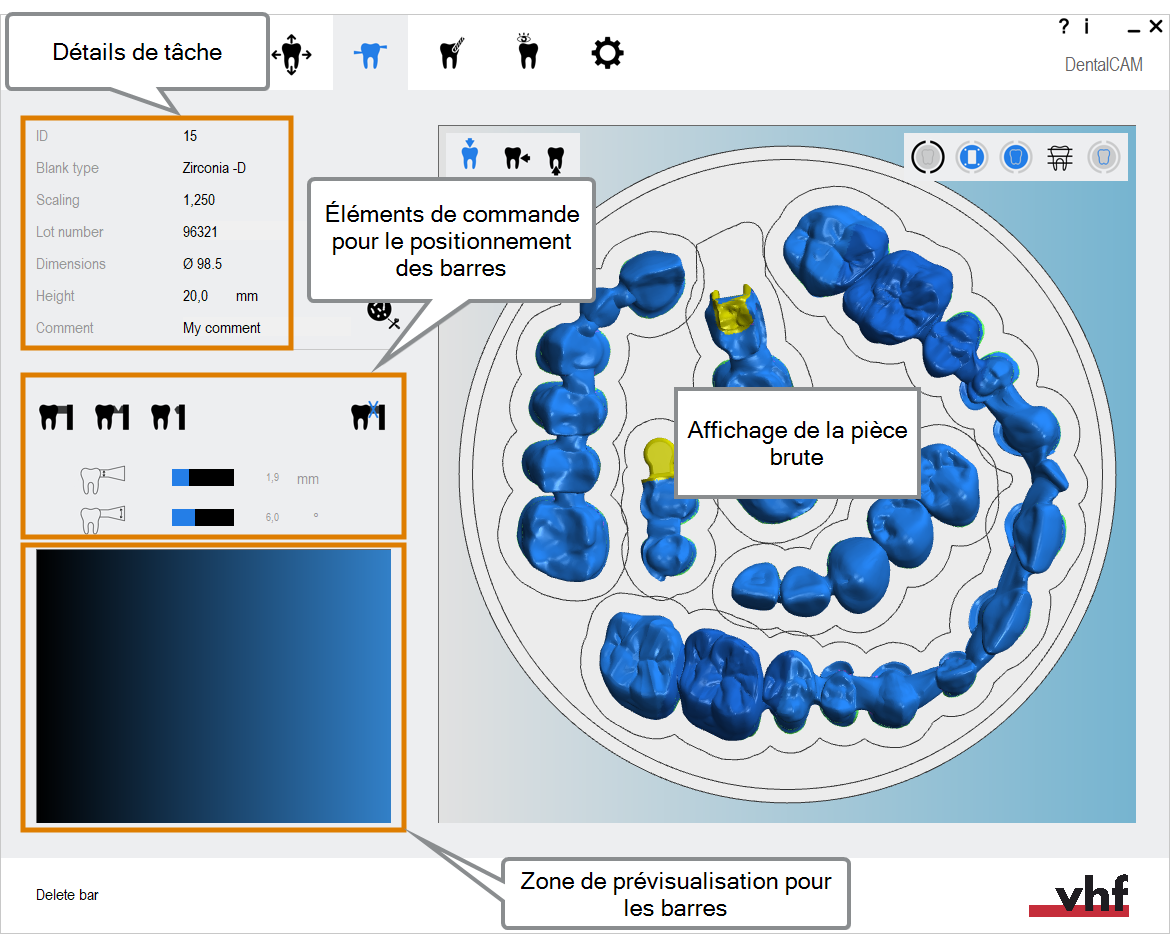

Éléments de la vue d'imbrication pour mettre des barres en place
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité
Stabilité des barres insuffisante en raison d’un mauvais placement
Si les barres sont placées à des endroits inappropriés, leur stabilité peut être trop faible.
- Avant de positionner les barres, vérifiez la surface des objets dans la zone de prévisualisation.
- Ne positionnez les barres qu’à des endroits appropriés, conformément aux informations importantes sur le positionnement des barres.
Types de barres
DentalCAM vous permet de choisir entre les types de barres suivants :
Barres intactes
Elles s’affichent en bleu dans la vue d’imbrication.
Ces barres restent inchangées à la fin de l’usinage. Utilisez-les si vous avez besoin d’une grande stabilité, par exemple lorsque vous travaillez avec des matériaux tendres.
Chaque objet a besoin d’au moins 1 barre intacte pour ne pas tomber après l’usinage.
Règle : plus l’objet/le matériau est lourd, plus vous devez placer de barres intactes.

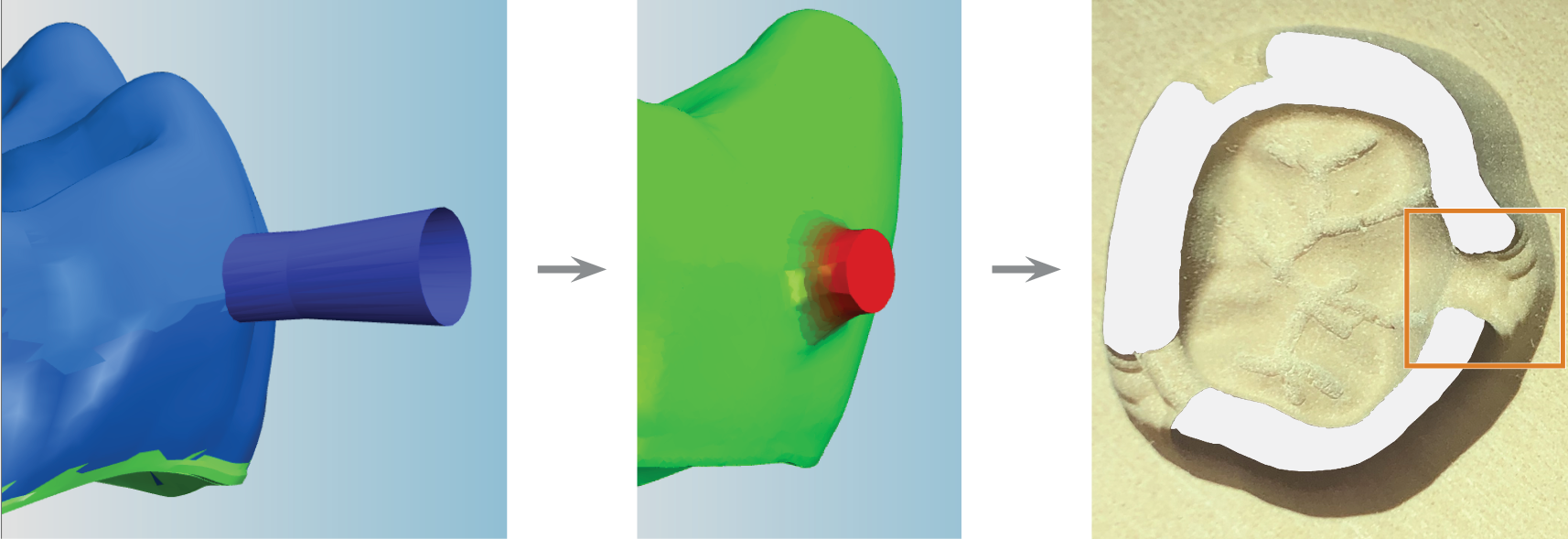

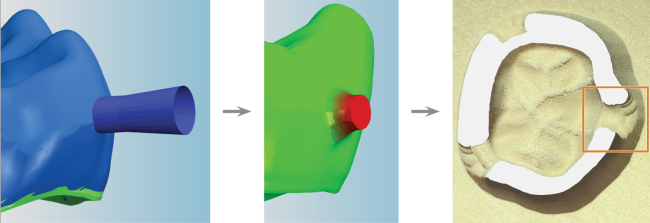

De gauche à droite : une barre intacte dans la vue d’imbrication, dans l’affichage des matières résiduelles et sur l’objet usiné (marqué en orange)
Barres réduites
Elles s’affichent en violet dans la vue d’imbrication.
Les barres sont réduites pour séparer plus facilement les objets de la pièce brute par des points de rupture prédéterminés.
En outre, il faudra moins de travail manuel après l'usinage.
À l'aide de la barre de valeur Zone restante des barres réduites dans les paramètres d'usinage, vous pouvez définir la zone restante des barres réduites en pourcentage de leur taille d'origine.
Zone restante des barres réduites
Règle : si vous réduisez trop les barres ou si vous utilisez trop de barres réduites lorsque vous travaillez avec des matériaux plus tendres, les objets peuvent tomber au fond de la chambre de travail pendant l’usinage et être endommagés.

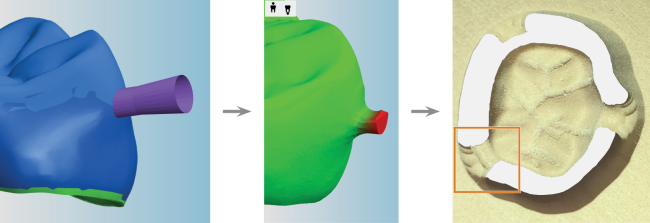

De gauche à droite : Une barre réduite dans la vue d’imbrication, dans l'affichage des matières résiduelles et sur l’objet usiné (marqué en orange)
Barres à enlever
Elles s’affichent en rose dans la vue d’imbrication.
Ces barres seront complètement retirées à la fin de l’usinage.
Règle : moins il reste de barres après l’usinage, plus il est facile de séparer l’objet de la pièce brute, au détriment de la stabilité.
En outre, il faudra moins de travail manuel après l’usinage.

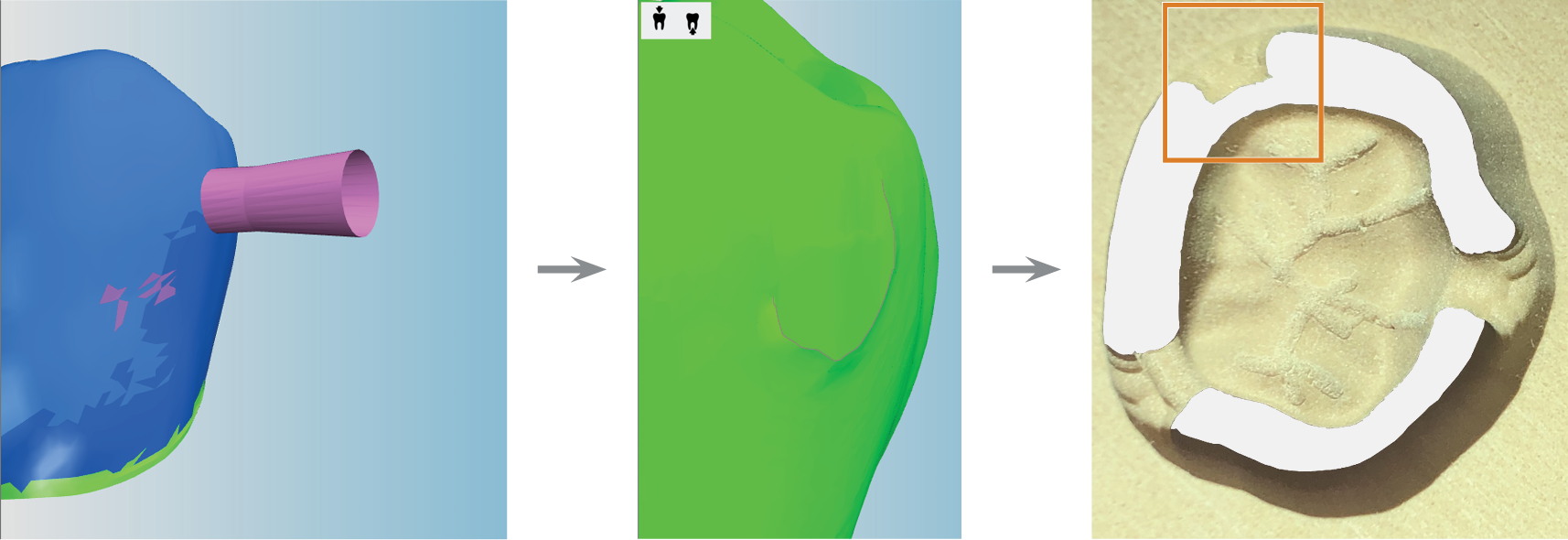

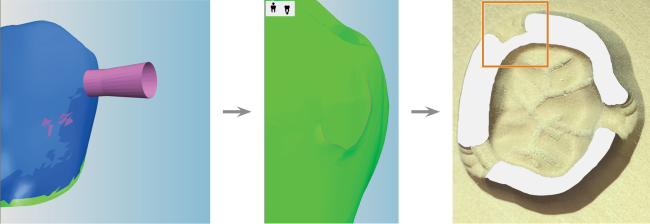

De gauche à droite : Une barre retirée dans la vue d’imbrication, dans l’affichage des matières résiduelles et sur l’objet usiné (marqué en orange)
Paramètres des barres

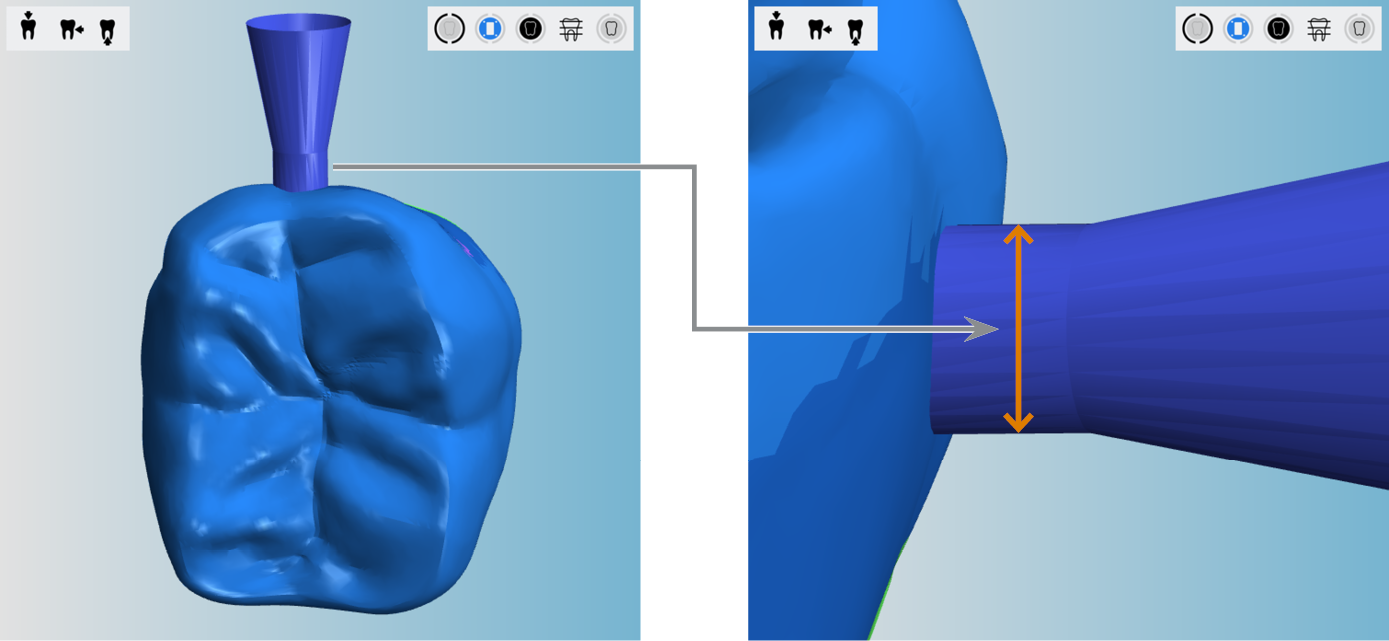

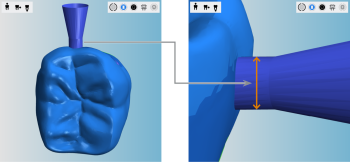

Diamètre du nœud en mm
Le nœud est le point où la barre touche l’objet.

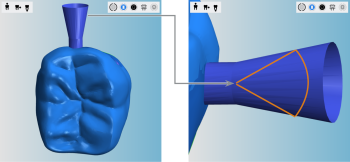

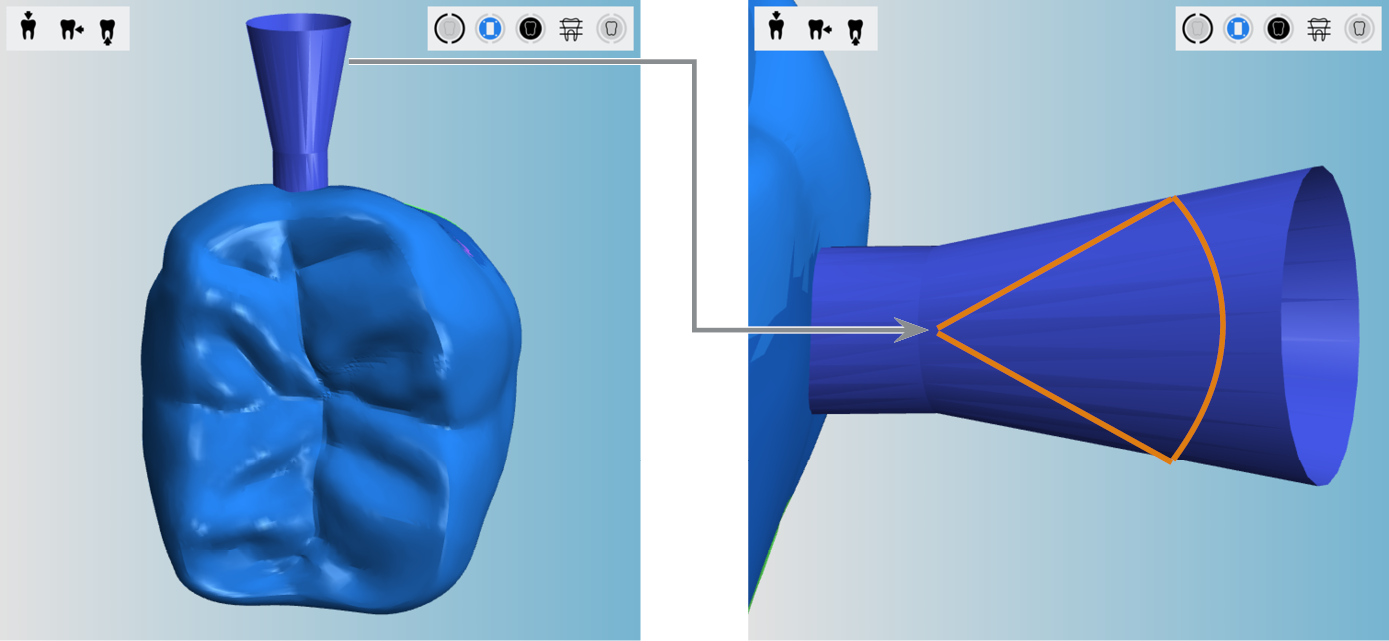

Degré de l’angle d’ouverture
L’angle d’ouverture indique de combien le diamètre de la barre augmente vers son point final.
Ajout de barres
Chaque objet a un espace de travail vide autour de lui ; vous avez donc besoin de barres pour maintenir l’objet en place. DentalCAM ne calcule aucune tâche contenant des objets sans barre.
DentalCAM ne vérifie pas si vous avez placé suffisamment de barres ou si vous les avez positionnées correctement pour un usinage approprié. Par conséquent, lisez attentivement les instructions suivantes et prenez également en compte les informations importantes sur la façon de positionner correctement les barres.
Éléments de commande pour le positionnement des barres
- Placer une barre intacte
- Placer une barre réduite
- Placer une barre à enlever
- Supprimer la barre
- Définir le diamètre du nœud
- Définir l’angle d’ouverture
La procédure
-
Sélectionnez le type de barre que vous voulez créer en sélectionnant l’une des icônes suivantes :
-
(Facultatif) Ajustez le diamètre du nœud à l’aide de la barre de valeurs marquée de l’icône suivante :
.Ce réglage n’a d’effet que sur la prochaine barre que vous placerez. À droite de la barre de valeurs se trouve la valeur actuelle en mm.
-
(Facultatif) Réglez l’angle d’ouverture à l’aide de la barre de valeurs marquée de l’icône suivante :
.Ce réglage n’a d’effet que sur la prochaine barre que vous placerez. À droite de la barre de valeurs se trouve la valeur actuelle en mm.
-
Sélectionnez l’endroit de l’espace de travail où vous souhaitez placer la barre.
- La barre s’enclenche automatiquement sur la surface extérieure de l’objet. DentalCAM affiche la barre dans la zone de prévisualisation de la colonne de gauche.
-
Pour déplacer la barre horizontalement, procédez comme suit :
-
Sélectionnez et maintenez la barre dans l’affichage de la pièce brute.
-
Faites glisser la barre dans la direction correspondante à l’aide de la souris ou d’un geste tactile.
-
-
Pour déplacer la barre verticalement, procédez comme suit :
-
Sélectionnez et maintenez la barre dans l’affichage de la pièce brute.
-
Tournez la molette de la souris.
Alternative pour les appareils à écran tactile :
-
Sélectionnez et maintenez la barre dans la zone de prévisualisation.
-
Faites glisser la barre vers le haut ou vers le bas à l’aide d’un geste tactile.
-
-
Si vous êtes satisfait de la position, relâchez le bouton de la souris. Si vous avez besoin de corriger la position d’une barre, sélectionnez et maintenez la barre et répétez l’étape correspondante.
-
Ajoutez d’autres barres jusqu’à ce que vous en ayez placé suffisamment pour l’objet.
AVIS !
Ruptures d’outils possibles et résultats d’usinage insuffisants dus à l’adaptation des paramètres de barre prédéfinis

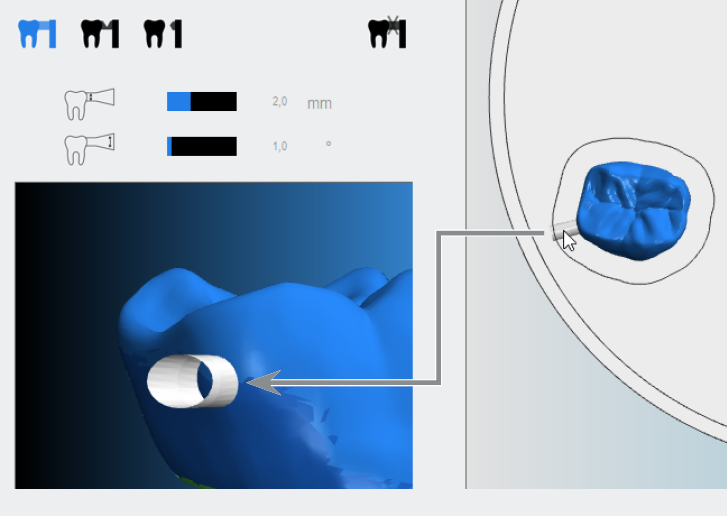

Barre dans l’affichage de la pièce brute et dans la zone de prévisualisation

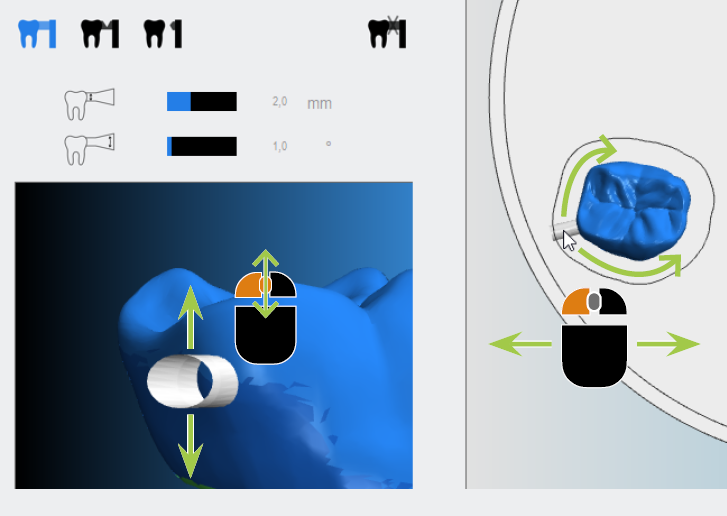

Affichage de la pièce brute à droite : Déplacer une barre à gauche et à droite ; zone de prévisualisation à gauche : Déplacer une barre vers le haut et vers le bas

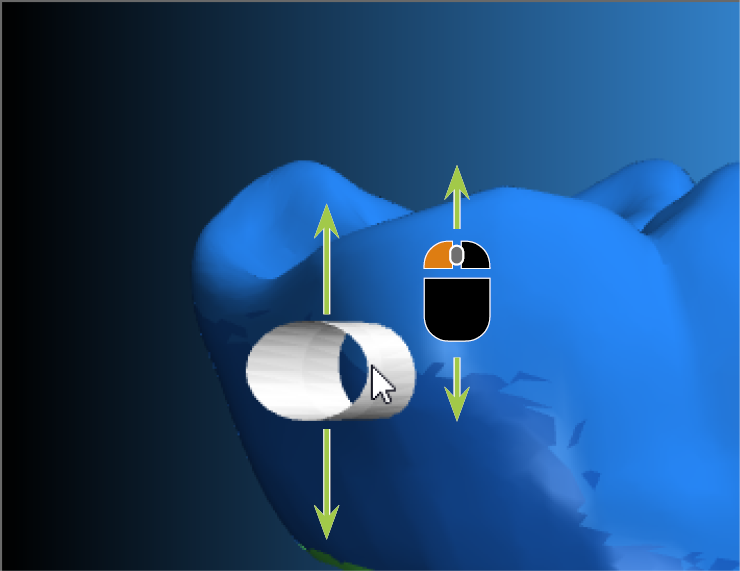

Autre façon de déplacer une barre vers le haut et vers le bas dans la zone de prévisualisation
Exemples d’objets dont les barres sont correctement placées :
Une couronne à 3 barres

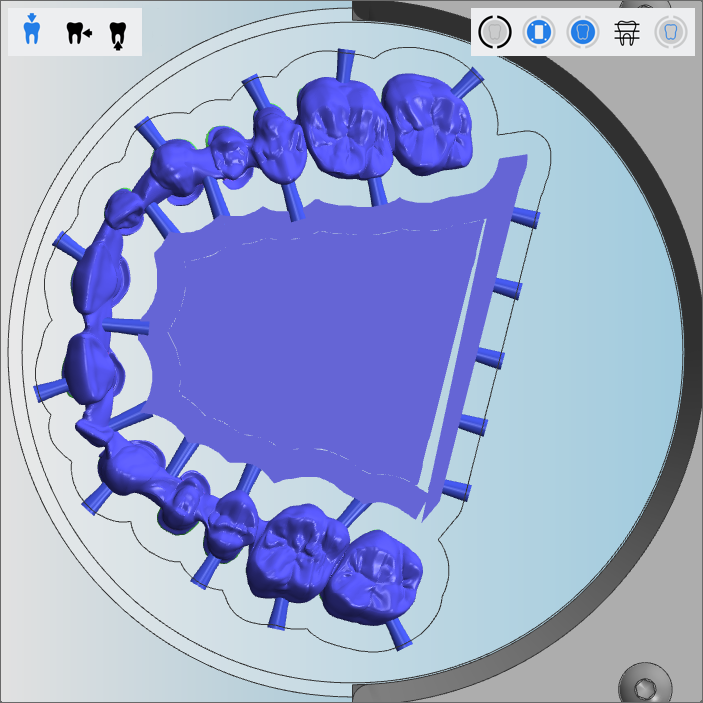

Un bridge avec une pièce frittée et 24 barres

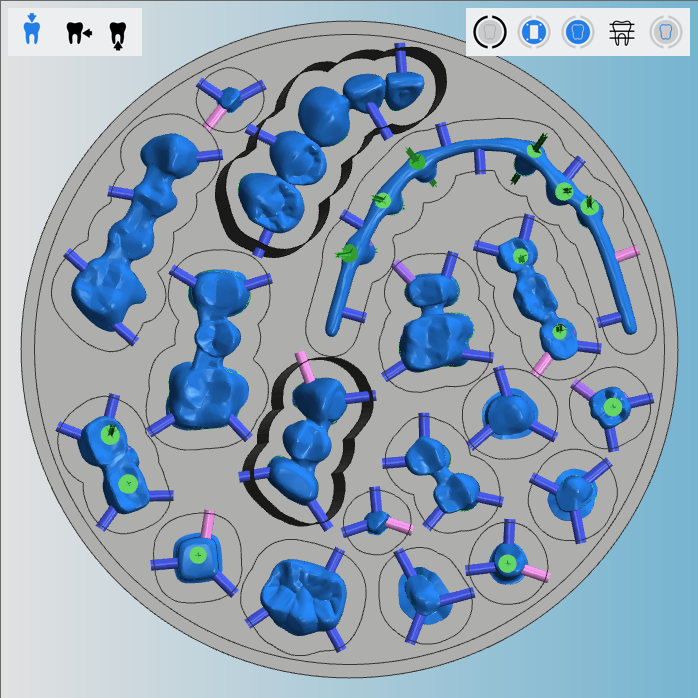

Objets multiples avec barres
Suppression des barres
- Sélectionnez l'icône suivante :
- L’icône est mise en surbrillance.
- Sélectionnez la barre que vous voulez supprimer.
Et ensuite ?
Lire :
Règles et recommandations pour la fixation des barres
Si vous avez fini d'imbriquer des objets dans la pièce brute actuelle :
S'il n'est pas certain que vous avez terminé l'imbrication de la pièce brute actuelle, consultez le workflow d'imbrication simple et complet :
