Si applica a: DentalCAM 8.10

Controllo dei range di trapanazione e delle cavità per la corretta marcatura

Questa procedura fa parte del passaggio 3 del flusso di lavoro nesting semplice.

  1. Posizionare gli oggetti orizzontalmente e verticalmente nella vista dall’alto.
  2. Ruotare gli oggetti attorno all’asse Z nella vista dall’alto.
  3. Controllare se tutte le cavità e le perforazioni sono corrette.
  4. Specificare il range di trapanazione per gli oggetti con perforazioni non riconosciute.
  5. Contrassegnare le cavità per gli oggetti con cavità non riconosciute.
  6. Impostare le barre per tutti gli oggetti.

Questa procedura fa parte del passaggio 6 del flusso di lavoro nesting completo.

  1. Eliminare eventuali aree lavorate errate.
  2. Modificare lo stato degli oggetti ed eliminare gli oggetti non richiesti.
  3. Posizionare gli oggetti orizzontalmente e verticalmente nella vista dall’alto.
  4. Ruotare gli oggetti attorno all’asse Z nella vista dall’alto.
  5. Regolare la posizione in altezza degli oggetti e/o ruotarli attorno all’asse X/Y (operazione necessaria per pezzi grezzi multistrato).
  6. Controllare se tutte le cavità e le perforazioni sono corrette.
  7. Specificare il range di trapanazione per gli oggetti con perforazioni non riconosciute.
  8. Contrassegnare le cavità per gli oggetti con cavità non riconosciute.
  9. Creare una barra di sinterizzazione per gli oggetti che la richiedono.
  10. Impostare i perni per gli oggetti che li richiedono.
  11. Contrassegnare l’annesso per gli oggetti con un annesso.
  12. Attivare la preparazione dei denti anteriori per l'oggetto desiderato)
  13. Modificare o eliminare le etichette fresate sugli oggetti.
  14. Impostare le barre per tutti gli oggetti.

Se è stato attivato il rilevamento automatico delle cavità o delle trapanazioni nella vista di importazione STL, è necessario controllare per tutti gli oggetti se DentalCAM ha riconosciuto correttamente le trapanazioni e le cavità.

Se il rilevamento automatico non è riuscito, contrassegnare manualmente la cavità o il range di trapanazione.

La marcatura manuale dei range di trapanazione e delle cavità è necessaria anche per gli oggetti per i quali è stata disattivata la corrispondente funzione di rilevamento.

Controllare i range di trapanazione e le cavità: Oggetto con cavità non riconosciuta (contrassegnato in arancione) e oggetto con range di trapanazione non riconosciuta (contrassegnato in bianco)

Controllo dei range di trapanazione

I range di trapanazione possono essere o completamente non rilevati o contrassegnati in modo errato. È necessario controllare accuratamente le due estremità di ogni trapanazione nel pezzo grezzo per entrambi i casi.

Potrebbe essere opportuno nascondere alcuni elementi nella visualizzazione del pezzo grezzo per vederlo meglio. Mostrare/nascondere elementi nella visualizzazione del pezzo grezzo

Come controllare i range di trapanazione

  1. Passare alla vista dal basso. Modifica della visualizzazione del pezzo grezzo

  2. Ingrandire un oggetto (zoom avanti) che presenta almeno 1 trapanazione.

    Regolare la prospettiva in modo da poter osservare la prima estremità della trapanazione.

  3. Controllare se sussistono queste condizioni:
    • La superficie di apertura della perforazione deve essere contrassegnata in verde.
    • La superficie di apertura è uniforme e non presenta curve strette
    • In caso di perforazione della geometria di collegamento di un abutment, l’intera geometria è coperta da un corpo verde.
    • Una freccia indica la corretta direzione di perforazione (puntando perpendicolarmente "nella" perforazione).

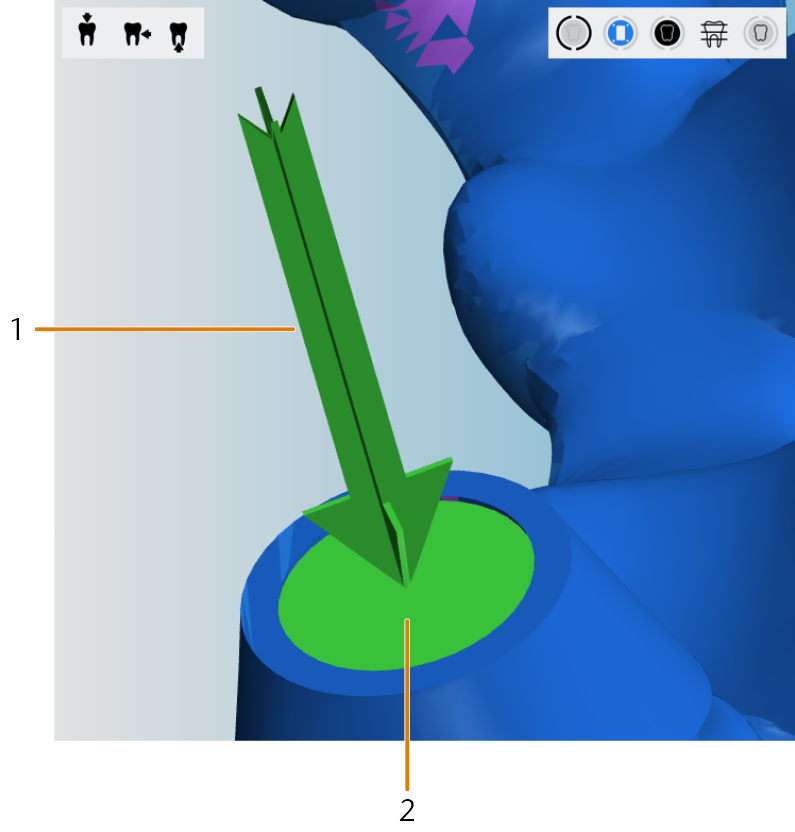

    Un range di trapanazione è riconosciuto correttamente

    1. Freccia che punta perpendicolarmente nella trapanazione
    2. Superficie piana di apertura contrassegnata in verde

    Un range di trapanazione corretto per una geometria di collegamento esagonale

    1. Geometria di collegamento esagonale di un abutment senza marcatura
    2. Range di trapanazione della geometria di collegamento esagonale contrassegnato correttamente

  4. Ripetere il passaggio 3 per la seconda estremità della trapanazione.

  5. Se una perforazione non è stata riconosciuta correttamente, correggerla manualmente tramite la funzione di modifica specificando il range di trapanazione.

    Marcatura e cancellazione dei range di trapanazione

Esempi di range di trapanazione contrassegnati in modo errato

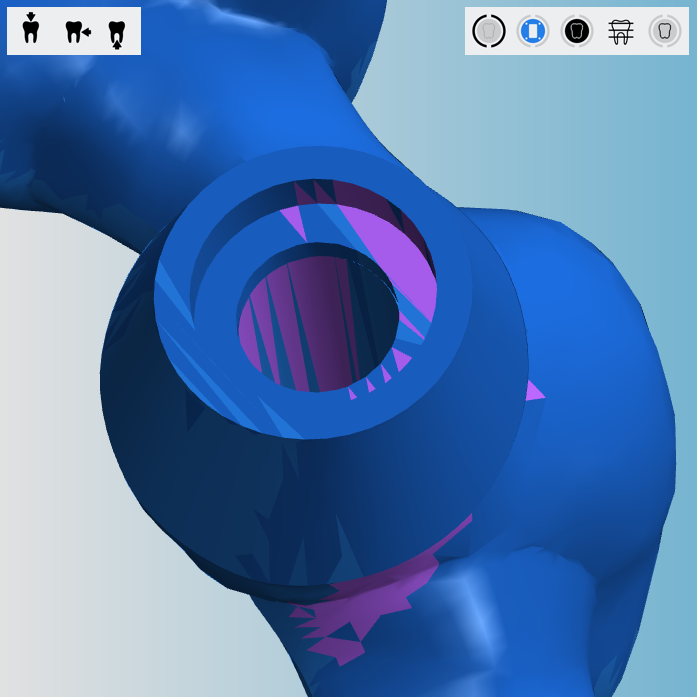

Il range seguente di trapanazione non è contrassegnato per niente:

Un range di trapanazione non contrassegnato

Se una perforazione è troppo inclinata e la macchina non è in grado di eseguirla, DentalCNC visualizza la freccia in rosso.



Nell'esempio seguente, la marcatura della superficie di apertura presenta una curva stretta:

Un range di trapanazione riconosciuto in modo errato con una curvatura accentuata

Nell'esempio seguente, la marcatura del range di trapanazione non copre l'intera geometria di collegamento esagonale dell'abutment:

Un range di trapanazione errato, troppo piccolo per coprire la geometria di collegamento

Nell'esempio seguente, la freccia non punta verso l’interno della trapanazione, bensì sull'oggetto:

Un range di trapanazione errato in cui la direzione di trapanazione non è stata riconosciuta correttamente

Controllo delle cavità

Le cavità possono essere o completamente non rilevate o contrassegnate in modo errato. È necessario controllare accuratamente ogni cavità nel pezzo grezzo per entrambi i casi.

Come controllare le cavità

  1. Passare alla vista dal basso. Modifica della visualizzazione del pezzo grezzo

  2. Ingrandire un oggetto (zoom avanti) che presenta una cavità.

  3. Verificare che tutte le cavità, comprese le aree della linea di preparazione, siano contrassegnate in verde.

    Le altre aree non devono essere contrassegnate in verde.

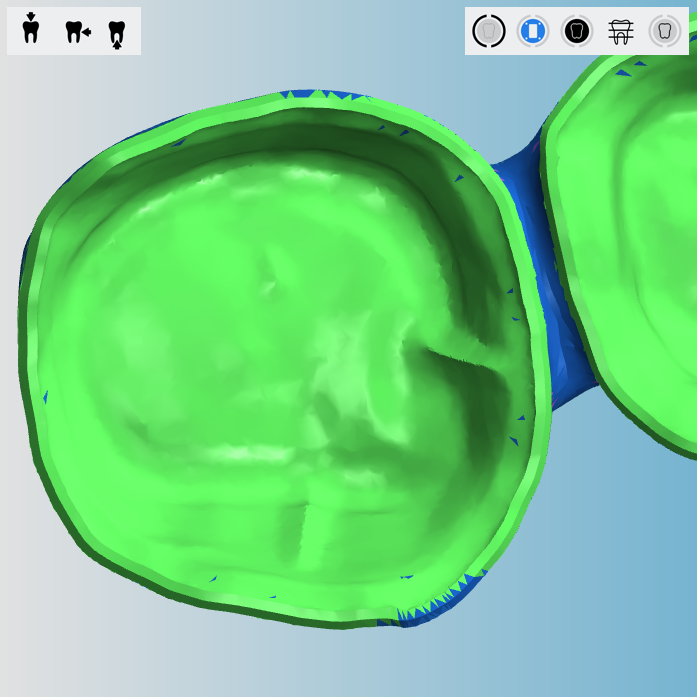

    4. La funzione di ricerca automatica ha rilevato correttamente una cavità

  4. Se una cavità non è stata rilevata correttamente, contrassegnarla manualmente tramite l'apposita funzione di modifica.

Esempi di cavità contrassegnate in modo errato

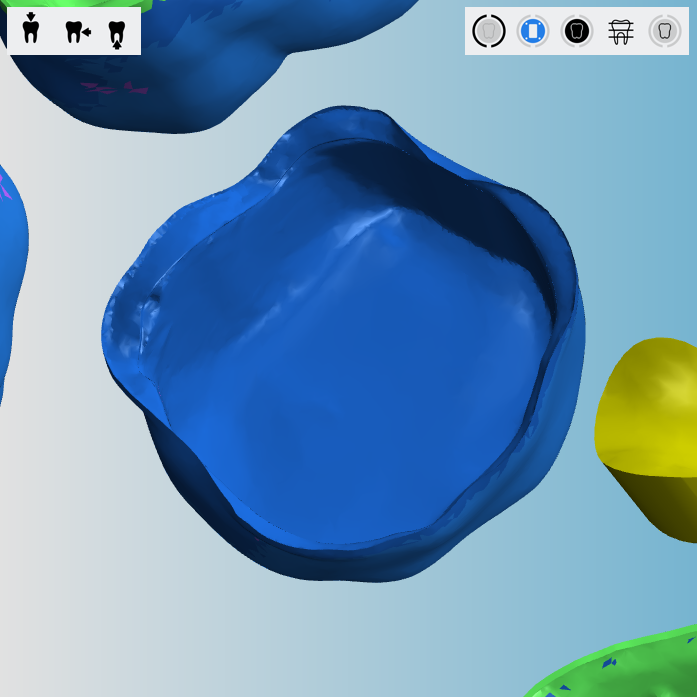

La cavità seguente non è contrassegnata per niente:

Una cavità non contrassegnata

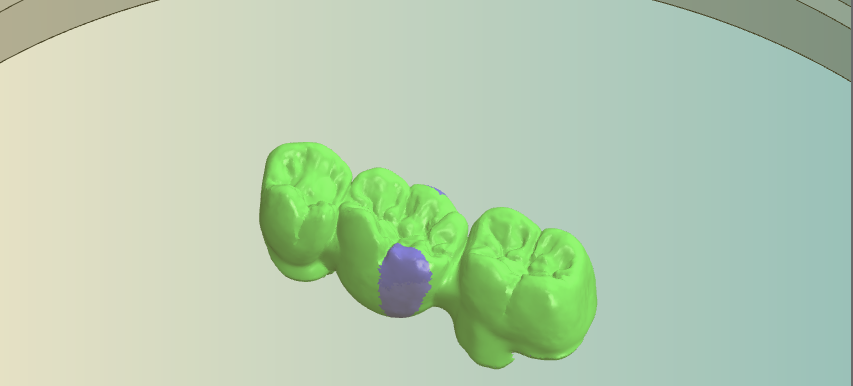

Il seguente ponte è stato quasi interamente contrassegnato come cavità durante l’importazione:

Un ponte contrassegnato quasi completamente

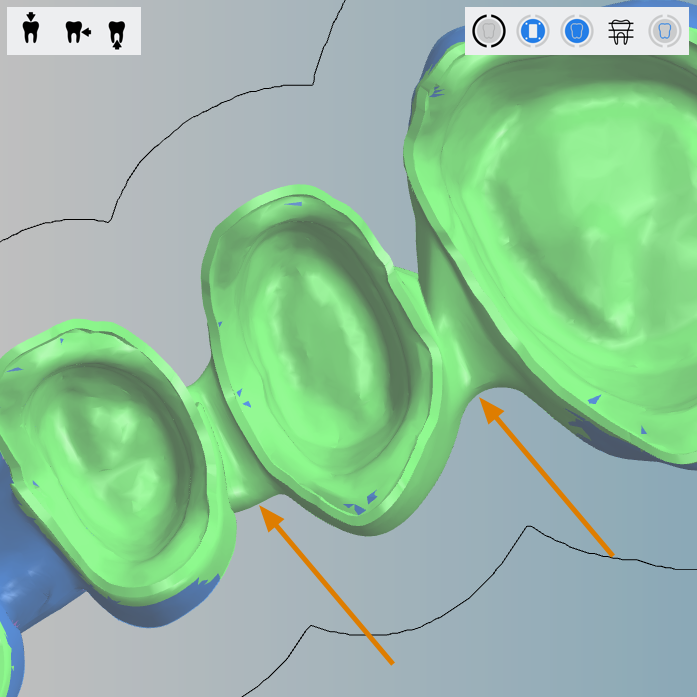

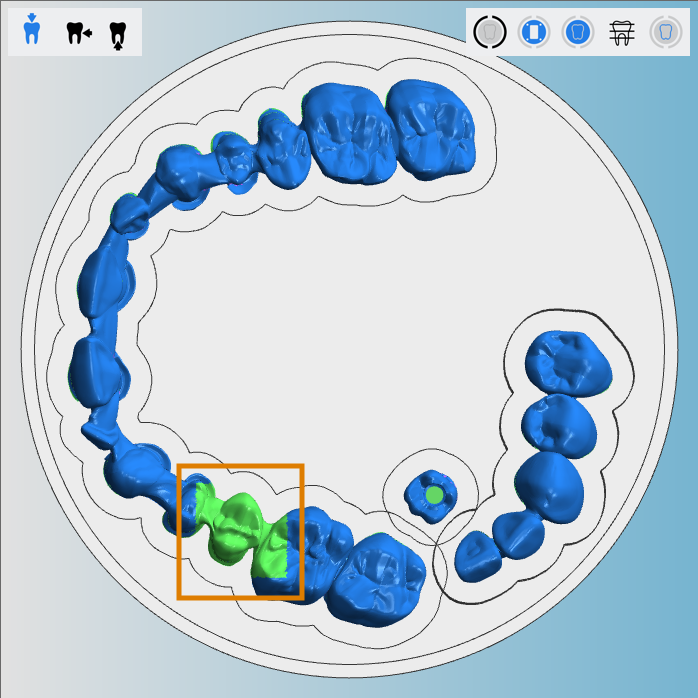

Nell’esempio seguente, DentalCAM ha fuso 3 cavità in 1 cavità errata. Lo si può vedere nella vista ingrandita dal basso: Lo spazio tra i denti è erroneamente segnato in verde (indicato dalle frecce):

(a) Vista dall'alto: Cavità fuse; (b) vista ingrandita dal basso: Spazi interdentali erroneamente contrassegnati in verde (indicati dalle frecce)

Qual è il prossimo passo?

Se è necessario correggere i range di trapanazione o le cavità:

Marcatura e cancellazione dei range di trapanazione

Marcatura ed eliminazione di cavità

Tutte le funzioni di modifica degli oggetti:

Modifica delle funzioni nella vista Nesting

Se si è conclusa la regolazione degli oggetti:

Impostazione delle barre

Se non si è sicuri di aver terminato il nesting del pezzo grezzo attuale, si veda il flusso di lavoro di nesting semplice e completo:

Come eseguire il nesting di oggetti
