Si applica a: DentalCAM 8.10

Marcatura e cancellazione dei range di trapanazione

Eliminazione dei range di trapanazione

1. (facoltativa) Selezionare l'oggetto desiderato nella visualizzazione del pezzo grezzo.

• DentalCAM evidenzia con un bordo colorato l'oggetto nella lista degli oggetti.





2. Aprire le funzioni di modifica dell’oggetto desiderato selezionando la seguente icona nella colonna di sinistra:

• Compare la barra delle icone per le funzioni di modifica.





3. Aprire la funzione di modifica per contrassegnare i range di trapanazione selezionando la seguente icona:



Apertura della funzione di modifica per contrassegnare i range di trapanazione (icone contrassegnate in arancione)

• DentalCAM mostra un elenco con tutti i range di trapanazione contrassegnati nella colonna di sinistra.

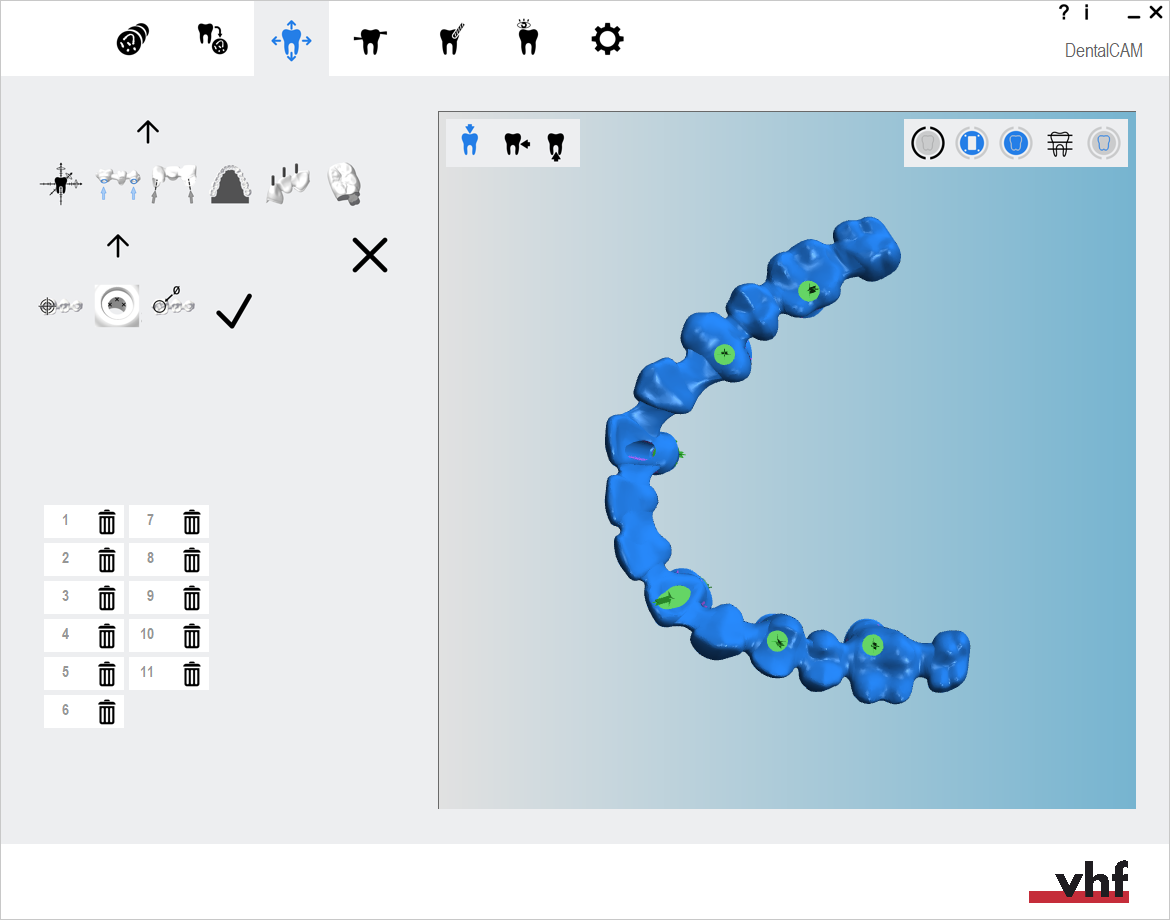

Un elenco di tutti i range di trapanazione contrassegnati per 1 oggetto

4. Per trovare il range di trapanazione desiderato nell’elenco, selezionare la freccia corrispondente che indica la direzione di perforazione nella visualizzazione del pezzo grezzo.
• DentalCAM contrassegna il range di trapanazione selezionato nell’elenco con un bordo blu.

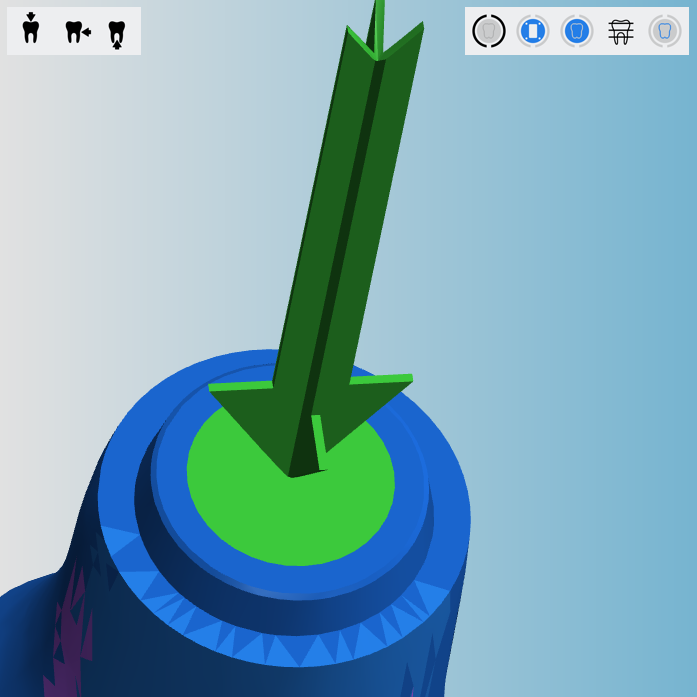

Selezione della freccia di un range di trapanazione per contrassegnare la corrispondente voce dell'elenco

5. Per eliminare il range di trapanazione, selezionare la seguente icona:
• DentalCAM rimuove la voce dall’elenco e la rappresentazione visiva del range di trapanazione nella visualizzazione del pezzo grezzo.
6. Contrassegnare manualmente il range di trapanazione. Diversamente la perforazione non verrà eseguita correttamente.

7. Salvare le modifiche con l'icona freccia giù:

8. Chiudere l'area della funzione di modifica con l'icona freccia su:

Marcatura dei range di trapanazione

1. (facoltativa) Selezionare l'oggetto desiderato nella visualizzazione del pezzo grezzo.

• DentalCAM evidenzia con un bordo colorato l'oggetto nella lista degli oggetti.





2. Aprire le funzioni di modifica dell’oggetto desiderato selezionando la seguente icona nella colonna di sinistra:

• Compare la barra delle icone per le funzioni di modifica.





3. Aprire la funzione di modifica per contrassegnare i range di trapanazione selezionando la seguente icona:



Apertura della funzione di modifica per contrassegnare i range di trapanazione (icone contrassegnate in arancione)

• La barra delle icone per contrassegnare i range di trapanazione compare nella colonna di sinistra.

Barra delle icone per contrassegnare i range di trapanazione; seguire il flusso di lavoro da sinistra a destra
1. Icona per avviare il flusso di lavoro
2. Icona per impostare i punti di misurazione
3. Icona per specificare il diametro della trapanazione
4. Icona per completare il flusso di lavoro
4. Se l'oggetto ha dei range di trapanazione contrassegnati in modo errato, eliminarli.
5. Iniziare il flusso di lavoro selezionando l’icona seguente nella colonna di sinistra:
6. Spostare la vista in modo da poter esaminare la perforazione dall’alto. Deve essere possibile osservare una buona porzione della parete della perforazione.


Posizionamento della vista per visualizzare la parete del foro

7. Procedere con la selezione dell’icona seguente nella colonna di sinistra:

8. Impostare di 3 punti di misurazione sulla parete del foro con un clic del mouse

   • I punti devono trovarsi su una linea ausiliaria immaginaria, perpendicolare alla direzione di trapanazione.
   • Distanziare leggermente i punti di misurazione, ma non tanto da dover spostare la vista.
   • Per le trapanazioni con una geometria di collegamento, posizionare i punti di misurazione sulla parete della trapanazione e non nella geometria di collegamento.

DentalCAM potrebbe riposizionare i punti di misurazione. Finché tutti i punti si trovano ancora sulla parete, nessun problema.



Diagramma: Impostazione dei punti di misurazione; direzione di trapanazione indicata dalla freccia



Impostazione dei punti di misurazione; la marcatura arancione indica la posizione del terzo punto di misurazione



Impostazione dei punti di misurazione per una trapanazione con una geometria di collegamento

• Non appena si imposta il 3° punto di misurazione, DentalCAM passerà alla vista dall’alto consentendo all’operatore di controllare la posizione dei punti.


I punti di misurazione visti dall’alto

9. Procedere con la selezione dell’icona seguente nella colonna di sinistra:

• DentalCAM visualizza una barra di valori per il diametro del range di trapanazione nella colonna di sinistra.

10. Determinare il diametro del range di trapanazione Aumentare o diminuire il diametro del range di trapanazione con la barra dei valori.

    • Per molti oggetti, il diametro deve essere leggermente superiore alla superficie di apertura della perforazione.

    • Se l'oggetto ha una geometria di collegamento, assicurarsi che sia interamente contrassegnata come range di trapanazione.



Specificare il range di trapanazione



Diametro corretto per una trapanazione standard



Diametro corretto per la trapanazione di un abutment con una geometria di collegamento

11. Terminare il flusso di lavoro selezionando l’icona seguente nella colonna di sinistra:
• DentalCAM traccia la direzione di perforazione rappresentata da una freccia verde e il range di trapanazione rappresentato da una superficie verde.


Un intervallo di foratura specificato correttamente



Un range di trapanazione specificato correttamente per un abutment con una geometria di collegamento

12. Se la freccia è indicata in rosso, la perforazione è troppo inclinata per la lavorazione nella macchina. In questo caso, provare a procedere come segue:

    • Girare l'oggetto fino a quando la perforazione nel pezzo grezzo è verticale. A tal fine, vedere Spostamento e rotazione di oggetti tramite la funzione di modifica.

    • Se il problema persiste per questa o un'altra perforazione, sarà necessario rilavorare manualmente le perforazioni interessate.



    Esempio: Perforazione troppo inclinata

13. Verificare che il range di trapanazione copra la superficie di apertura della perforazione. Il risultato non sarà sempre ottimale come nell’esempio precedente perché i file STL presentano una precisione definita.

    Tuttavia, se alcune parti della marcatura non coprono il range di trapanazione o se la superficie di apertura è incurvata, sarà necessario eliminare il range di trapanazione e contrassegnarlo nuovamente.

     Controllo dei range di trapanazione e delle cavità per la corretta marcatura

14. Constrassegnare l'estremità opposta della trapanazione.

Qual è il prossimo passo?

Funzione di modifica successiva per gli oggetti:

Marcatura ed eliminazione di cavità

Se si è conclusa la regolazione degli oggetti:

Impostazione delle barre

Se non si è sicuri di aver terminato il nesting del pezzo grezzo attuale, si veda il flusso di lavoro di nesting semplice e completo:

Come eseguire il nesting di oggetti
