Impostazione dei perni
Questa procedura non fa parte del flusso di lavoro nesting semplice.
Flusso di lavoro nesting semplice
Questa procedura fa parte del passaggio 10 del flusso di lavoro nesting completo.
Flusso di lavoro nesting completo
Se si ha bisogno di perni su cui posizionare un oggetto nel forno di sinterizzazione, è possibile aggiungerli durante il nesting.
Si possono aggiungere e cancellare perni finché non sono state impostate le barre per l'oggetto.
- Aprire la vista Nesting per l’adeguamento di oggetti con la seguente icona nella barra delle icone principale:

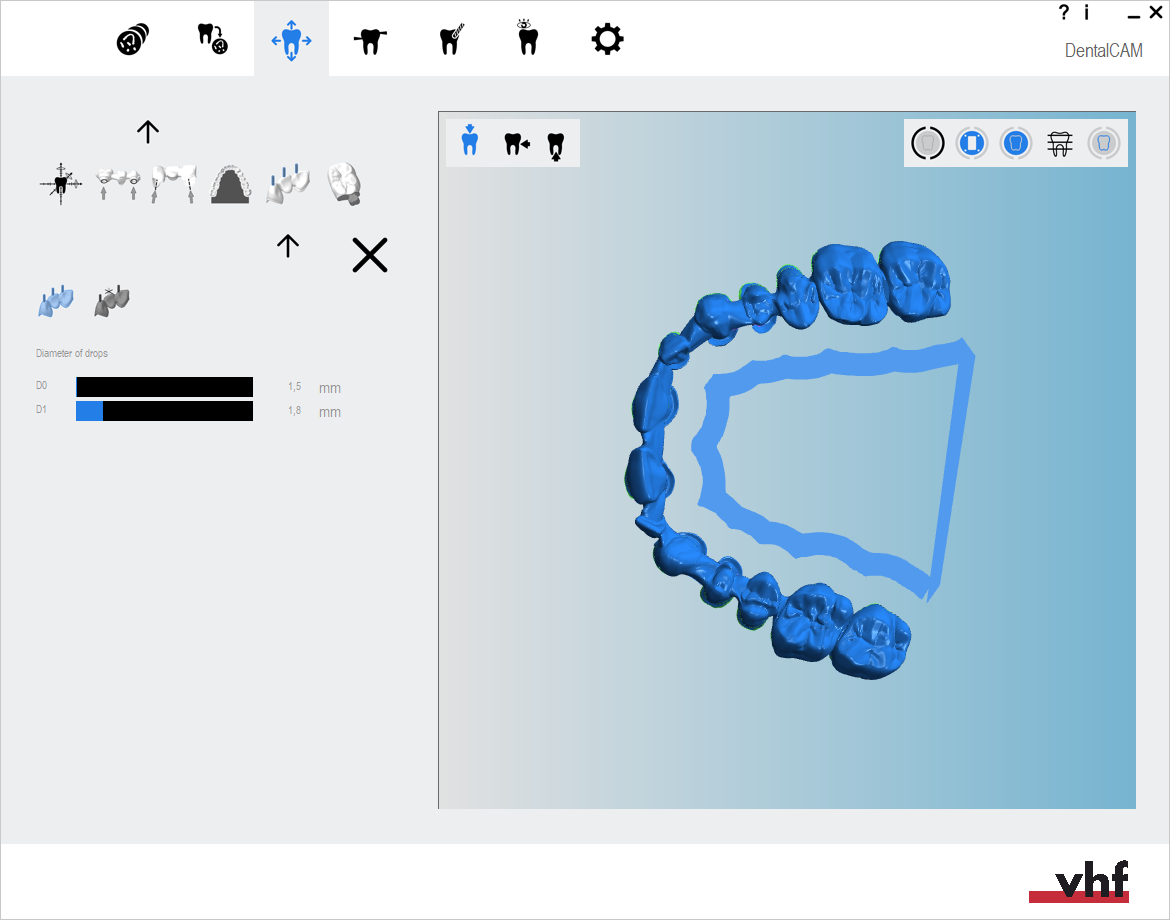

Impostazione di perni nella vista Nesting per la regolazione degli oggetti
Perni conici e cilindrici
A seconda che si scelgano valori uguali o diversi per il diametro del nodo e il punto finale, i perni diventeranno conici o cilindrici.

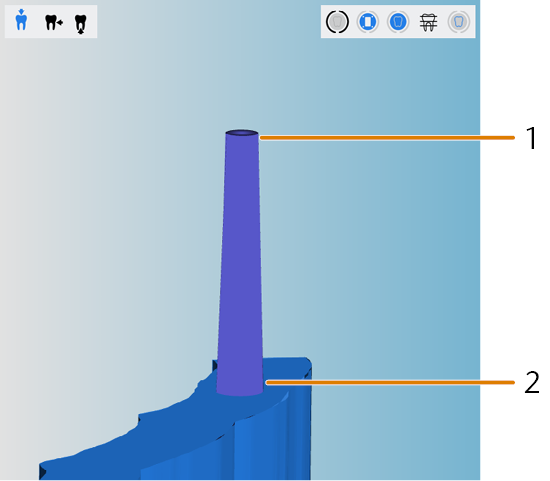

Perno conico
Perno conico
- Punto finale (qui: Ø 1,5 mm)
- Nodi (qui: Ø 1,8 mm)

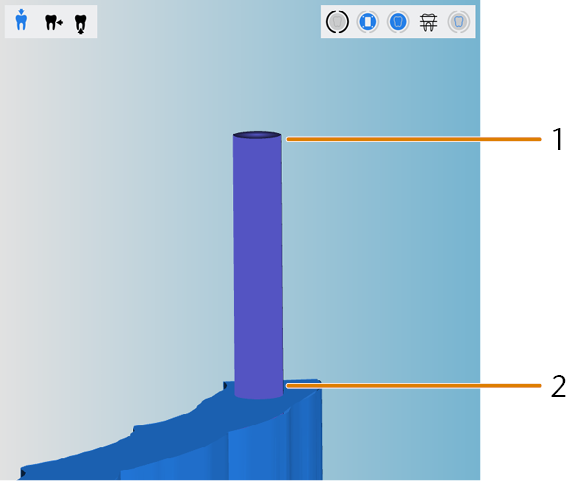

Perno cilindrico
Perno cilindrico
- Punto finale (qui: Ø 1,8 mm)
- Nodi (qui: Ø 1,8 mm)
Come impostare i perni
-
(facoltativa) Selezionare l'oggetto desiderato nella visualizzazione del pezzo grezzo.
-
DentalCAM evidenzia con un bordo colorato l'oggetto nella lista degli oggetti.
-
Aprire le funzioni di modifica dell’oggetto desiderato selezionando la seguente icona nella colonna di sinistra:
-
Compare la barra delle icone per le funzioni di modifica.
-
Aprire le funzioni di modifica per l’impostazione di perni selezionando la seguente icona:
- Nella colonna di sinistra, DentalCAM mostra le icone e le barre dei valori per l’impostazione dei perni. Nella visualizzazione del pezzo grezzo, il programma mostra l’oggetto nella vista 2D dall’alto.
- Per impostare un perno, selezionare la seguente icona:
- (facoltativa) Utilizzare la barra dei valori D0 per regolare il diametro del punto finale (la parte del perno su cui poggerà l'oggetto nel forno di sinterizzazione).
- Se il diametro del punto finale minore del diametro del nodo (vedere il passaggio successivo), il perno diventerà conico anziché cilindrico.
- Questa impostazione ha effetto solo sul/sui perno/i successivo/i che verrà/verranno impostato/i.
- (facoltativa) Utilizzare la barra dei valori D1 per regolare il diametro del nodo (il punto iniziale del perno, in cui il perno stesso tocca l'oggetto).
- Il diametro del nodo non può essere minore del diametro del punto finale.
- Questa impostazione ha effetto solo sul/sui perno/i successivo/i che verrà/verranno impostato/i.
- DentalCAM mostra i diametri attuali in mm a destra delle barre dei valori.
- Nella visualizzazione del pezzo grezzo, selezionare la posizione in cui si desidera impostare un perno. I perni al di fuori dell'oggetto vengono eliminati al momento del salvataggio.
- DentalCAM imposta il perno nella posizione selezionata. Il perno è rappresentato da un punto blu.
- Se si desidera eliminare un perno, selezionare la seguente icona e fare clic sul perno desiderato:
. - Se si desidera impostare più perni, selezionare la seguente icona: .
- Una volta configurate le impostazioni dei perni, l’oggetto potrebbe avere questo aspetto:
-
Salvare le modifiche con l'icona freccia giù:
-
Chiudere l'area della funzione di modifica con l'icona freccia su:
Impostazione dei perni: Icone e barre dei valori
Raccomandazione: Creare solo perni conici: sono più facili da realizzare per la macchina. I valori standard sono 1,5 mm per il diametro del punto finale e 1,8 mm per il diametro del nodo.

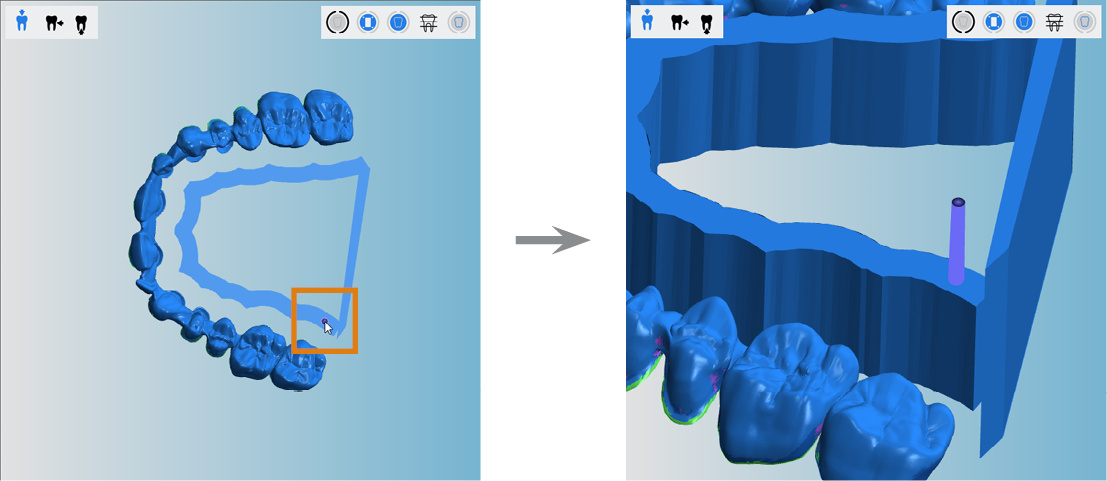

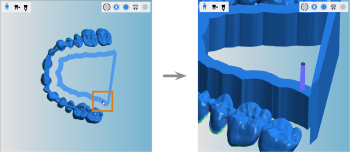

Impostazione di un perno nella vista dall'alto (posizione contrassegnata in arancione) e il risultato nella vista 3D

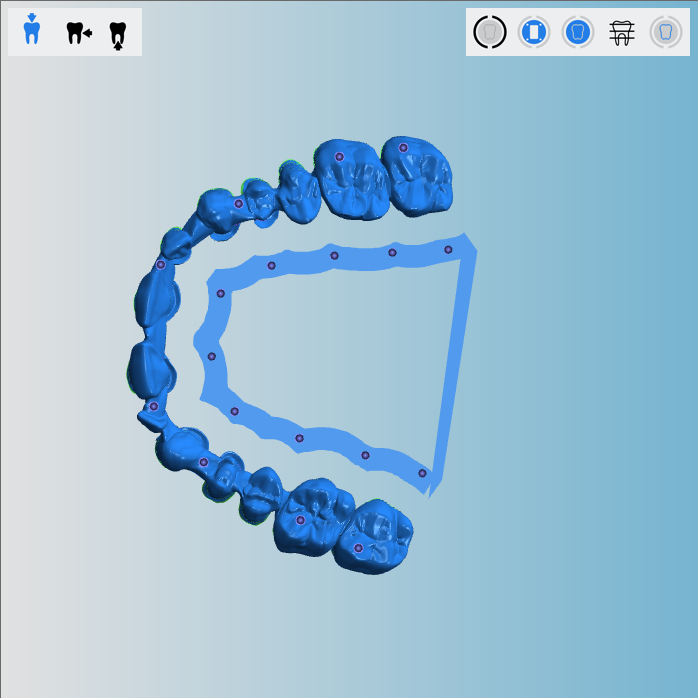

Un ponte con perni nella vista 2D dall’alto

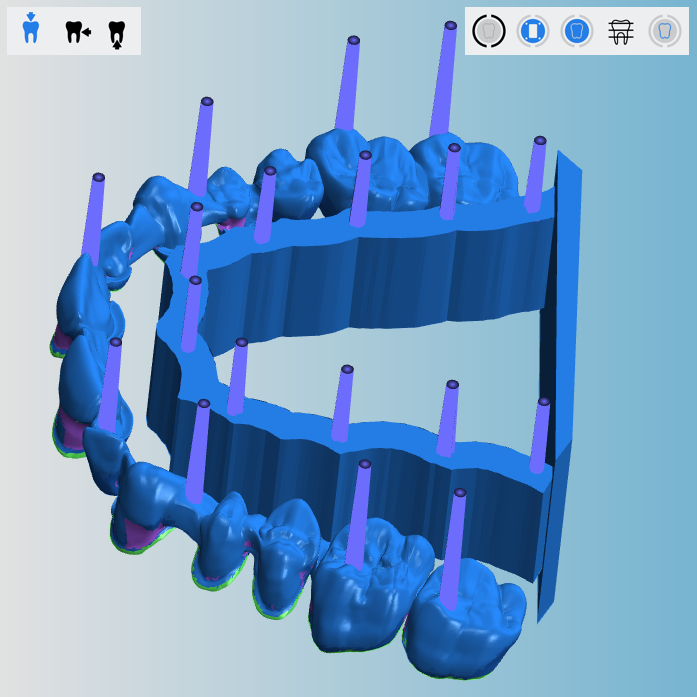

Un ponte con perni nella vista 3D
Eliminazione di perni
-
(facoltativa) Selezionare l'oggetto desiderato nella visualizzazione del pezzo grezzo.
-
DentalCAM evidenzia con un bordo colorato l'oggetto nella lista degli oggetti.
-
Aprire le funzioni di modifica dell’oggetto desiderato selezionando la seguente icona nella colonna di sinistra:
-
Compare la barra delle icone per le funzioni di modifica.
-
Aprire le funzioni di modifica per l’impostazione di perni selezionando la seguente icona:
- Per eliminare un perno, selezionare la seguente icona e cliccare sul perno desiderato: .
-
Salvare le modifiche con l'icona freccia giù:
-
Chiudere l'area della funzione di modifica con l'icona freccia su:
Qual è il prossimo passo?
Funzione di modifica successiva per gli oggetti:
Marcatura degli annessi (matrice e patrice)
Se si è conclusa la regolazione degli oggetti:
Se non si è sicuri di aver terminato il nesting del pezzo grezzo attuale, si veda il flusso di lavoro di nesting semplice e completo:
