Si applica a: E5

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

→

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina, cavi, utensili

1

2

3

Utensili

4

5

6

Strumenti dentali

7





Utensili per la manutenzione

8

9

10

11

12

13

Ricambi

14

15

16

17

18

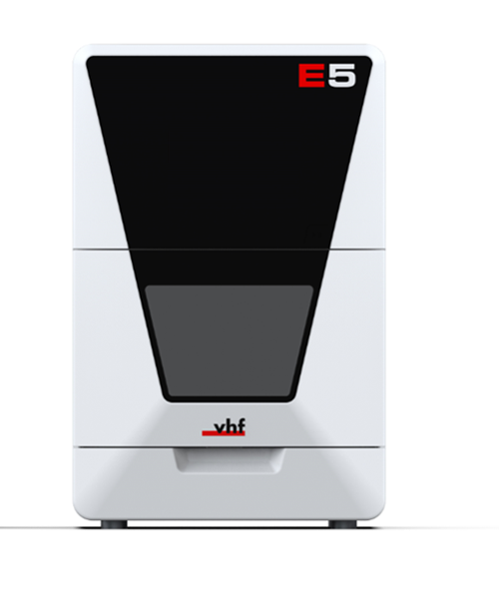

  1. 1 x Macchina E5

  2. 1 x Cavo rete Ethernet

  3. 1 x Cavo di alimentazione

  4. 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20

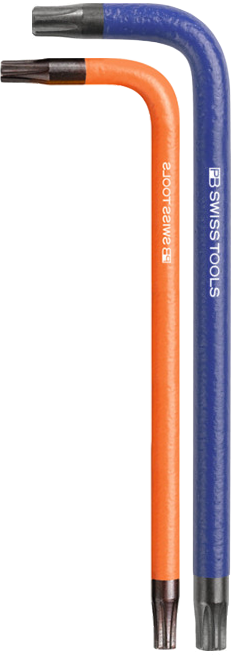

  5. 2 x Cacciavite angolare

    • 1 x TX10 (arancione)

    • 1 x TX25 (blu)

  6. 1 x Chiave da 5,5 mm per la rimozione di un utensile rotto

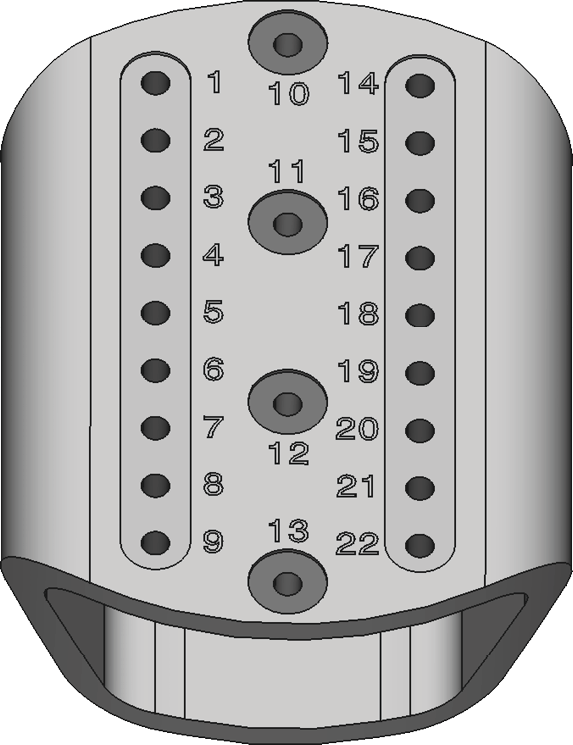

  7. 1 x ATB per la conservazione utensili

  8. 1 x Kit di manutenzione del mandrino

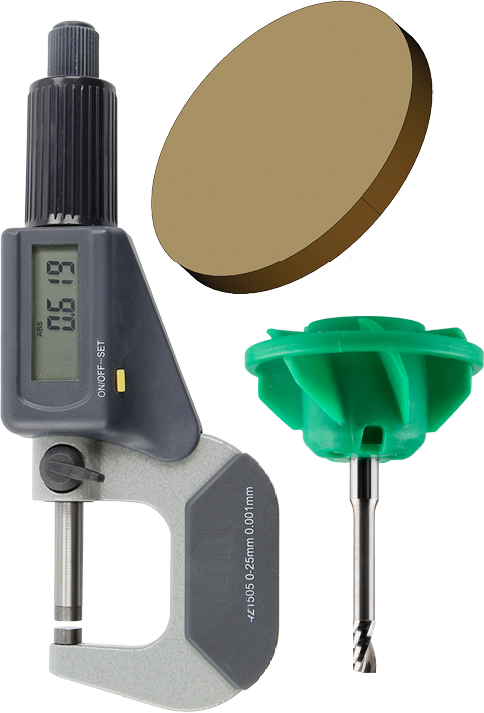

  9. 1 x Kit di taratura:

    • 1 x Micrometro

    • 3 x Pezzo grezzo di taratura

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (da aprile 2024)

  10. 1 x Pennello di pulizia per il portapezzi

  11. 1 x Panno in microfibra

  12. 1 x Punta per forare le posizioni degli utensili (2,8 mm)

  13. 2 x Vite di ricambio del portapezzi

  14. 4 x Cappuccio per viti di fissaggio del modulo asse A-B

  15. 6 x Cappuccio di protezione per portapezzi

  16. 1 x Inserto per AirTool

  17. 1 x Inserto per magazzino utensili

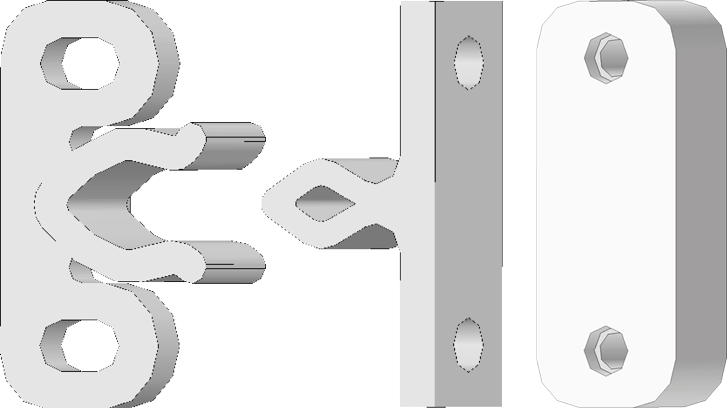

  18. Elementi di fissaggio per coperchio per assistenza superiore e inferiore

    • 4 x Connettore per blocchi di fissaggio

    • 4 x Presa per blocchi di fissaggio

    • 4 x Blocco di tensionamento

    Sostituzione dei blocchi di fissaggio e blocchi di tensionamento del coperchio per assistenza superiore

    Sostituzione dei blocchi di fissaggio e blocchi di tensionamento del coperchio per assistenza inferiore

Non raffigurato:

  • 1 x Opuscolo per il disimballaggio e l’installazione della macchina

  • Fermo per il trasporto

    • 3 x Inserti schiumogeni

    • 2 x Scatola accessori

    • 1 x Fermo mandrino

  • Set di confezionamento

    • 1 x Scatolone di trasporto con inserto da pavimento

    • 1 x Cuscinetto superiore e inferiore

    • 5 x Stop per lo sportello del vano di lavoro

    • 1 x Cappa di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento

    • 2 x Nastri di reggiatura con fibbie

    • 4 x Angoli parabordi
