Collegamento della macchina
Guarda il video
Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy
Le fasi di installazione fino al funzionamento sono:
→
→
→
Schema di installazione della macchina
Connessione diretta della macchina al computer CAM
Connessione della macchina al computer CAM tramite una rete locale
Unità di aspirazione
Connessione di alimentazione
Tubo di aspirazione
Cavo dati delle unità di aspirazione supportate (facoltativa)
Cavo rete Ethernet
Collegamento del computer CAM
Collegare il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. tramite cavi di rete Ethernet.
Per evitare errori di connessione, si consiglia vivamente di utilizzare il cavo USB o Ethernet fornito con l’apparecchio. I ricambi originali sono disponibili presso il servizio clienti.
Configurare una connessione Ethernet
È possibile connettere la macchina direttamente al proprio computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. o tramite la rete locale. Per integrare la macchina nella propria rete, occorrerà l'assistenza del proprio tecnico informatico.
-
Collegare il cavo Ethernet alla porta di rete sul pannello collegamenti della macchina.
-
Per una connessione diretta, collegare l’altra estremità del cavo Ethernet alla porta di rete del computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.. -
Per connettersi alla propria rete, collegare l'altra estremità del cavo Ethernet a una porta della rete locale (ad esempio hub, switch, presa di rete).
-
Anche il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. deve essere collegato a questa rete. -
L'assegnazione IP nella rete deve essere eseguita da un server DHCP.
-
-
La connessione software tra la macchina e il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. viene configurata al momento della prima messa in servizio.
Requisiti minimi cavi Ethernet
- Classe di prestazione: CAT-6
- Doppino intrecciato schermato/laminato (S/FTP)
- Lunghezza massima di 55 m (ca. 180 ft)
- Qualità premium

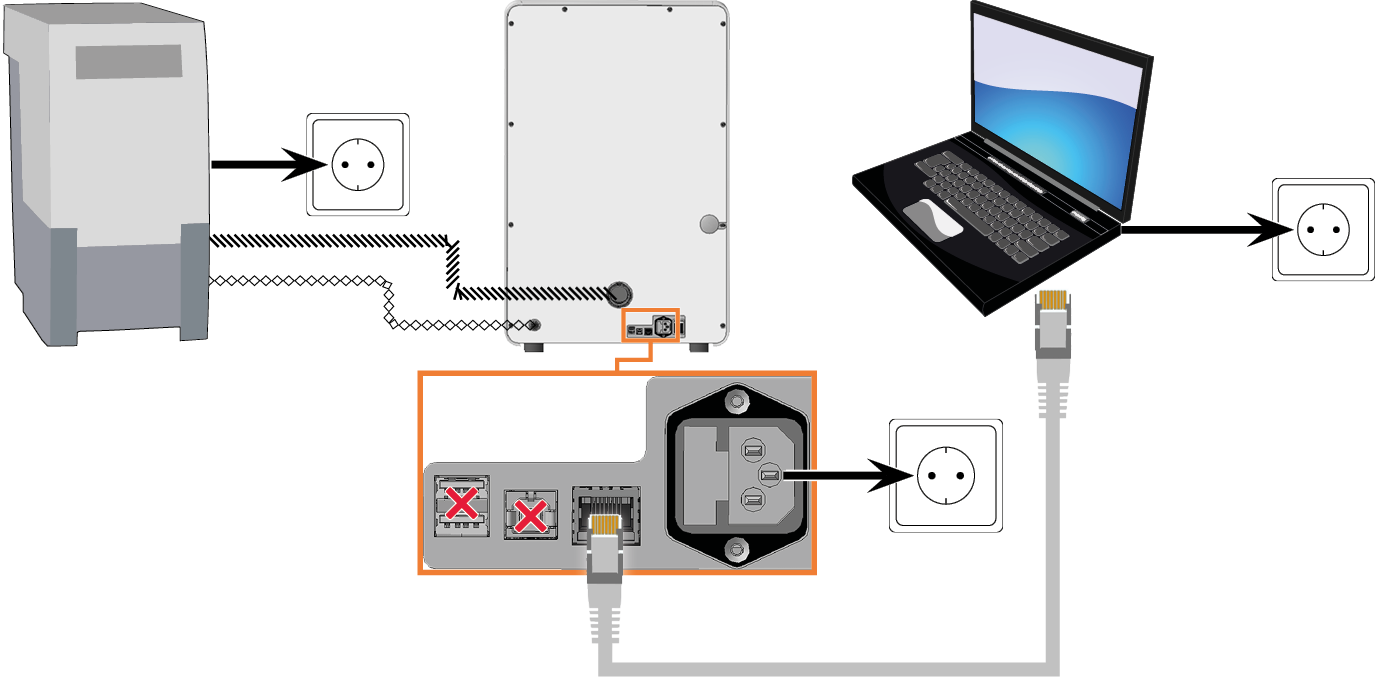

Schema connessione diretta

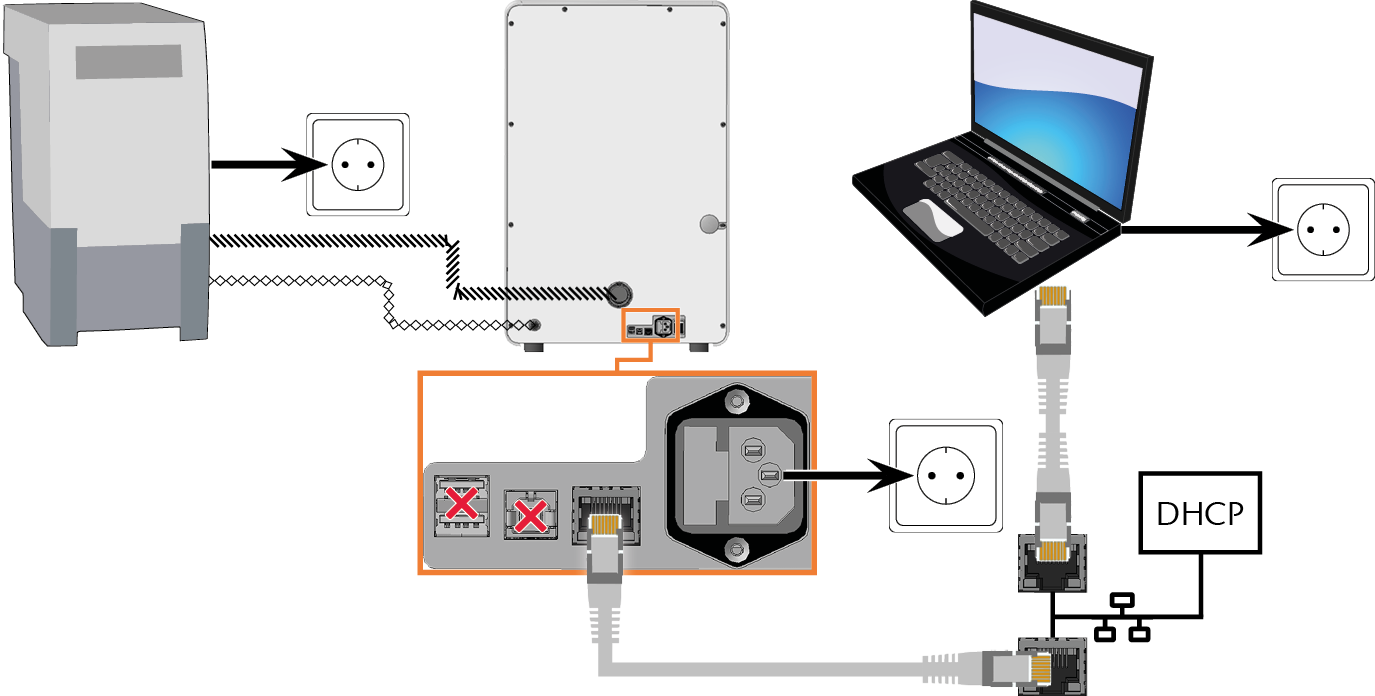

Schema connessione tramite una rete
Installazione del sistema di estrazione dell’aria
-
AVVERTENZA!Utilizzare sempre un sistema di estrazione dell’aria che soddisfi i requisiti del capitolo Dati tecnici.
Componenti del sistema di estrazione dell’aria:
| Componente | Fonte | Richiesto? | Prerequisito |
|---|---|---|---|
|
Unità di aspirazione, incl. tubo di aspirazione |
Servizio clienti, rivenditori specializzati |
Sì |
– |
|
Unità di manovra |
Servizio clienti* |
No |
Cavo dati non utilizzato |
|
Cavo dati delle unità di aspirazione supportate |
Produttore dell’unità di aspirazione |
No |
Unità di aspirazione supportata; unità di manovra non utilizzata |
|
Connessione del tubo |
Servizio clienti |
Se il tubo di aspirazione non entra |
– |
*L’unità di manovra non è disponibile in tutto il mondo.
Installazione dell’unità di aspirazione
È possibile installare l’unità di aspirazione nel modo seguente:
-
Leggere la documentazione dell’unità di aspirazione. Seguire sempre le istruzioni operative e di sicurezza.
-
Controllare se la connessione del tubo di aspirazione abbia un diametro esterno di 45 mm.
-
Se il diametro è diverso, adattare il tubo flessibile o l'adattatore per tubo flessibile fornito insieme all’unità di aspirazione.
Alternativa: Utilizzare la connessione del tubo opzionale di vhf.
Esempio: Tubo di aspirazione con adattatore per tubo flessibile
o
Connessione del tubo
-

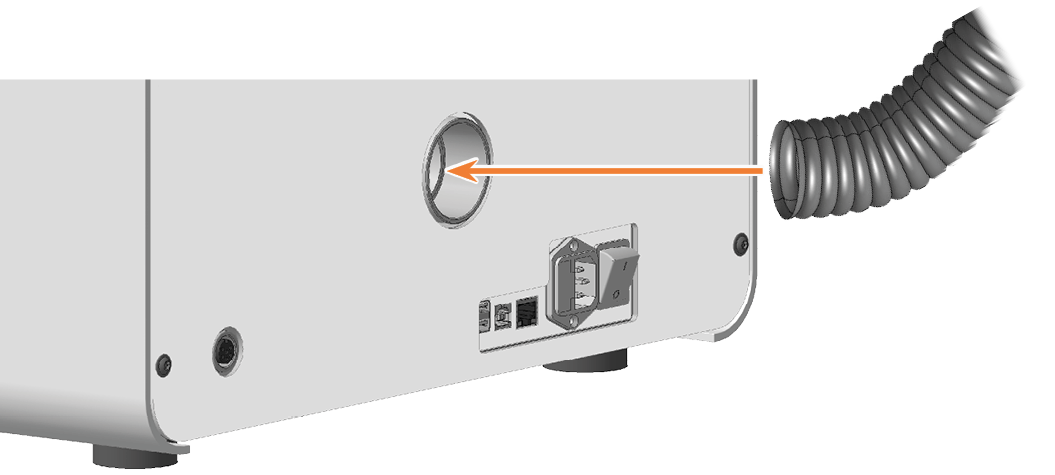

Inserire il tubo di aspirazione nell'apertura dell’unità di aspirazione sulla macchina. Assicurarsi che il tubo di aspirazione sia posizionato correttamente.
-
Se si desidera che la macchina accenda e spenga automaticamente l’unità di aspirazione, selezionare una delle seguenti opzioni:
-

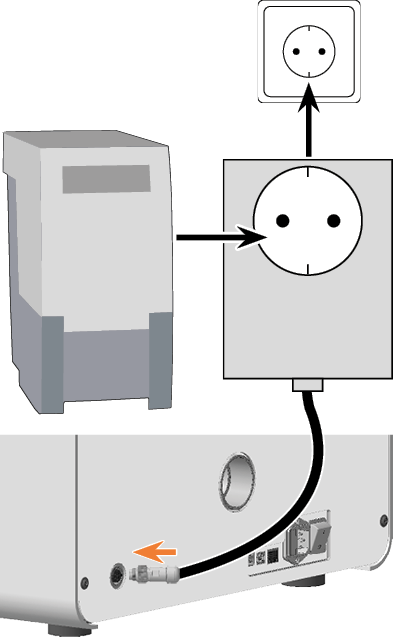

Installare l’unità di manovra (accessorio opzionale
Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina.). L’unità di manovra non è disponibile in tutto il mondo.
o
-
Collegare un cavo dati fornito dal produttore dell’unità di aspirazione all’interfaccia di aspirazione della macchina.
-
-
Continuare con l’installazione dell’unità di aspirazione come descritto nella documentazione dell’unità.
o
Collegamento del tubo di aspirazione con il raccordo opzionale
Se non è possibile collegare il tubo di aspirazione dell’unità di aspirazione direttamente alla macchina, installare l'attacco del tubo nel modo seguente:
- Richiedere la connessione del tubo al servizio clienti.
- Girare la connessione del tubo flessibile in senso antiorario fino ad aprirla completamente.
- Inserire completamente il tubo del dispositivo di aspirazione nella connessione del tubo sul lato della filettatura.
- Girare in senso orario il più possibile il filetto della connessione del tubo.

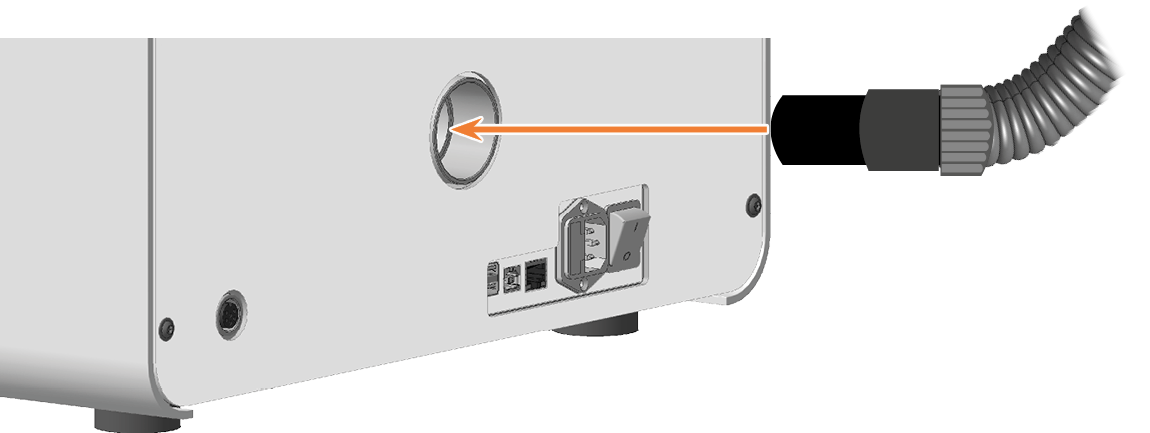

- Inserire la connessione del tubo nell’apertura del sistema di estrazione dell’aria della macchina. Assicurarsi che sia saldamente collegato.
Se il filetto si stacca dalla connessione del tubo, posizionarlo nuovamente sulla connessione e girarlo in senso orario una volta in modo tale da riavvitarlo.
Inserimento della connessione del tubo nell’apertura del sistema di estrazione dell’aria
Connessione elettrica
La macchina richiede un’alimentazione continua per funzionare correttamente.

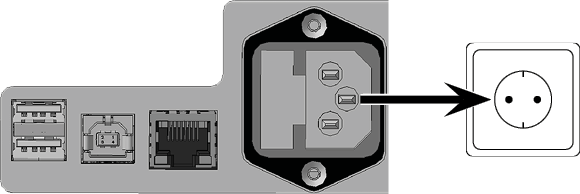

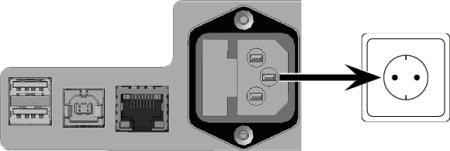

- Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.
-
AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).
- Inserire il connettore del cavo in una presa protetta da interruttore differenziale.
