Si applica a: E5

Sostituzione dei blocchi di fissaggio e blocchi di tensionamento del coperchio per assistenza superiore

Se il coperchio per assistenza superiore non è più in funzione, sostituire i blocchi di fissaggio e, se necessario, i blocchi di tensionamento.

    1. Tenere a portata di mano:

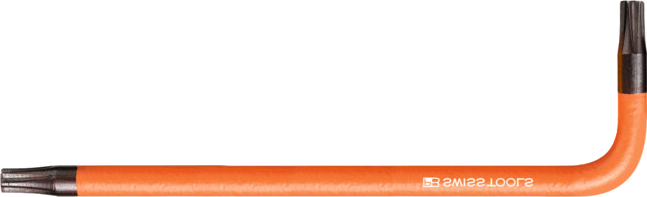

      • Cacciavite angolare TX10



      • Blocco di fissaggio di ricambio, quantità su richiesta, massimo 2

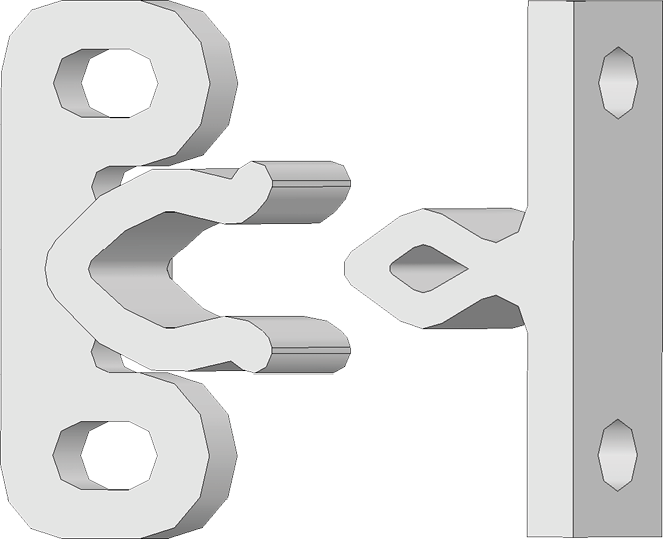

        Blocco separato: Presa a sinistra, connettore a destra

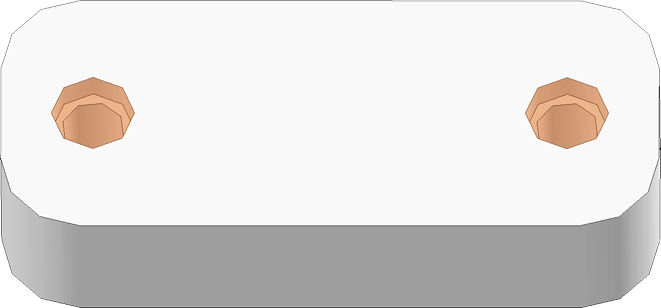

      • Blocchi di tensionamento di ricambio (facoltativa), quantità su richiesta, massimo 2

        Fori per viti contrassegnati in arancione

    2. Chiudere lo sportello del vano di lavoro.

    3. Chiudere DentalCNC.

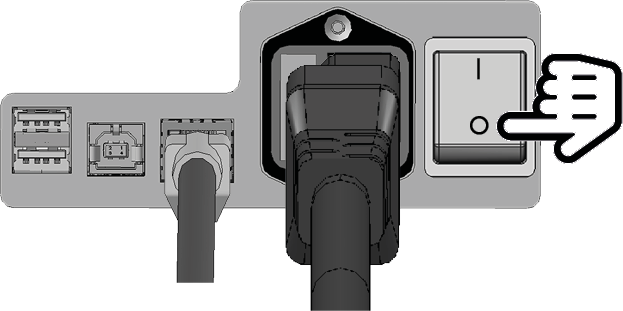

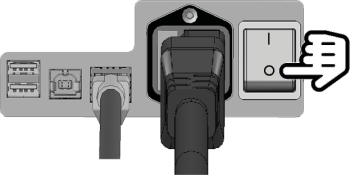

    4. Spegnere la macchina con l’interruttore di alimentazione principale.







  1. Rimuovere il coperchio per assistenza superiore:

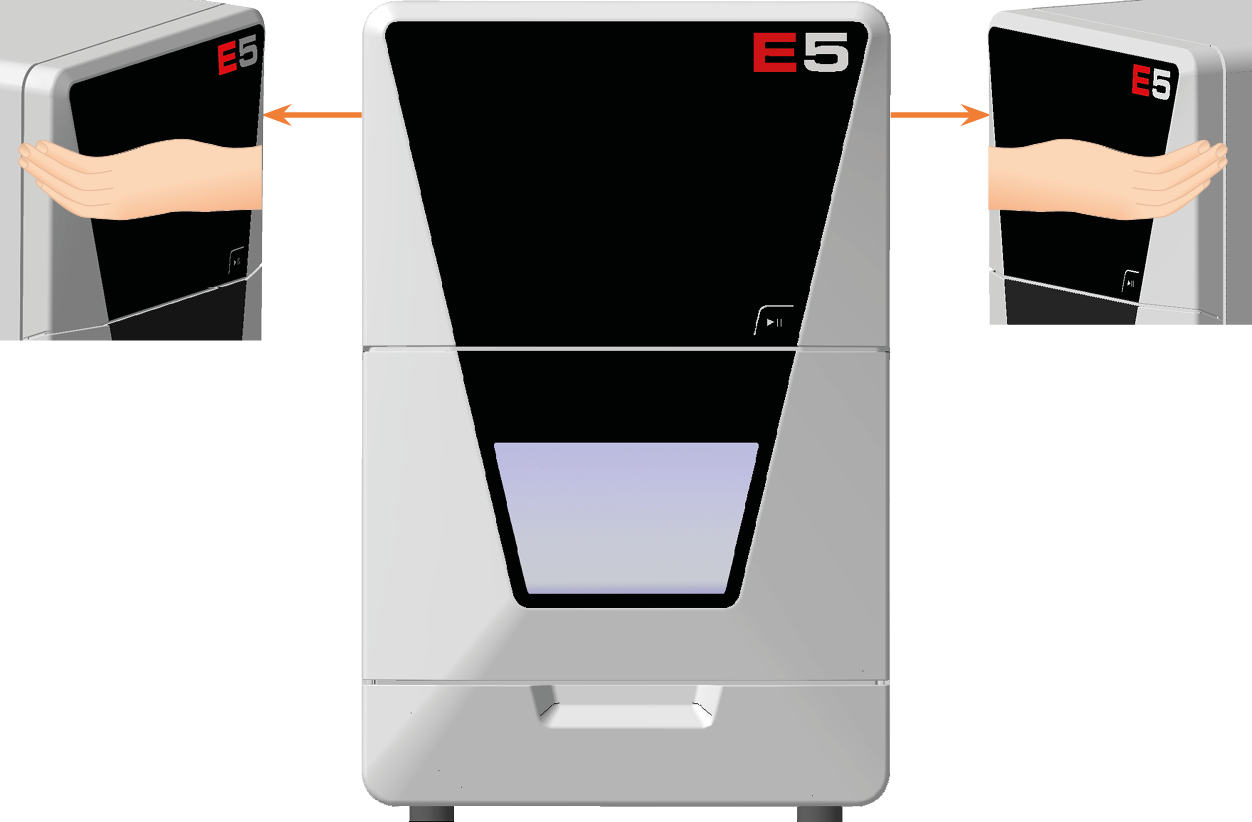

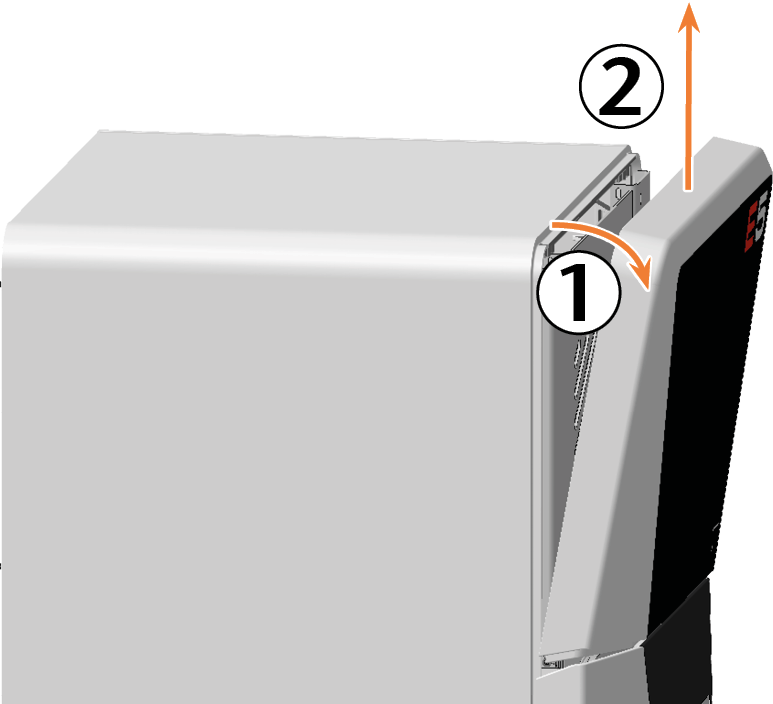

    1. Accedere all’incavo sul lato sinistro e destro del coperchio.

    2. Sollevare il coperchio dai supporti.

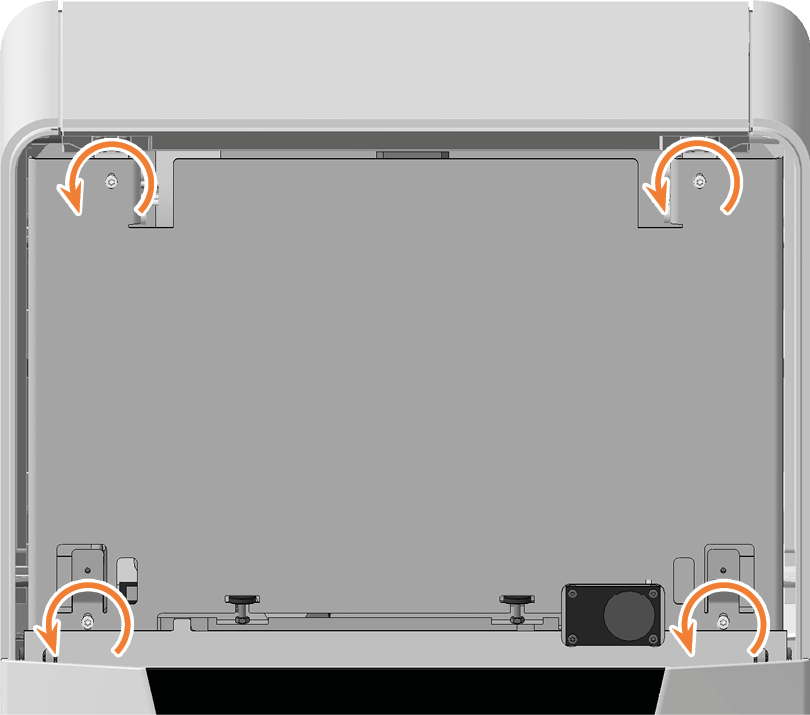

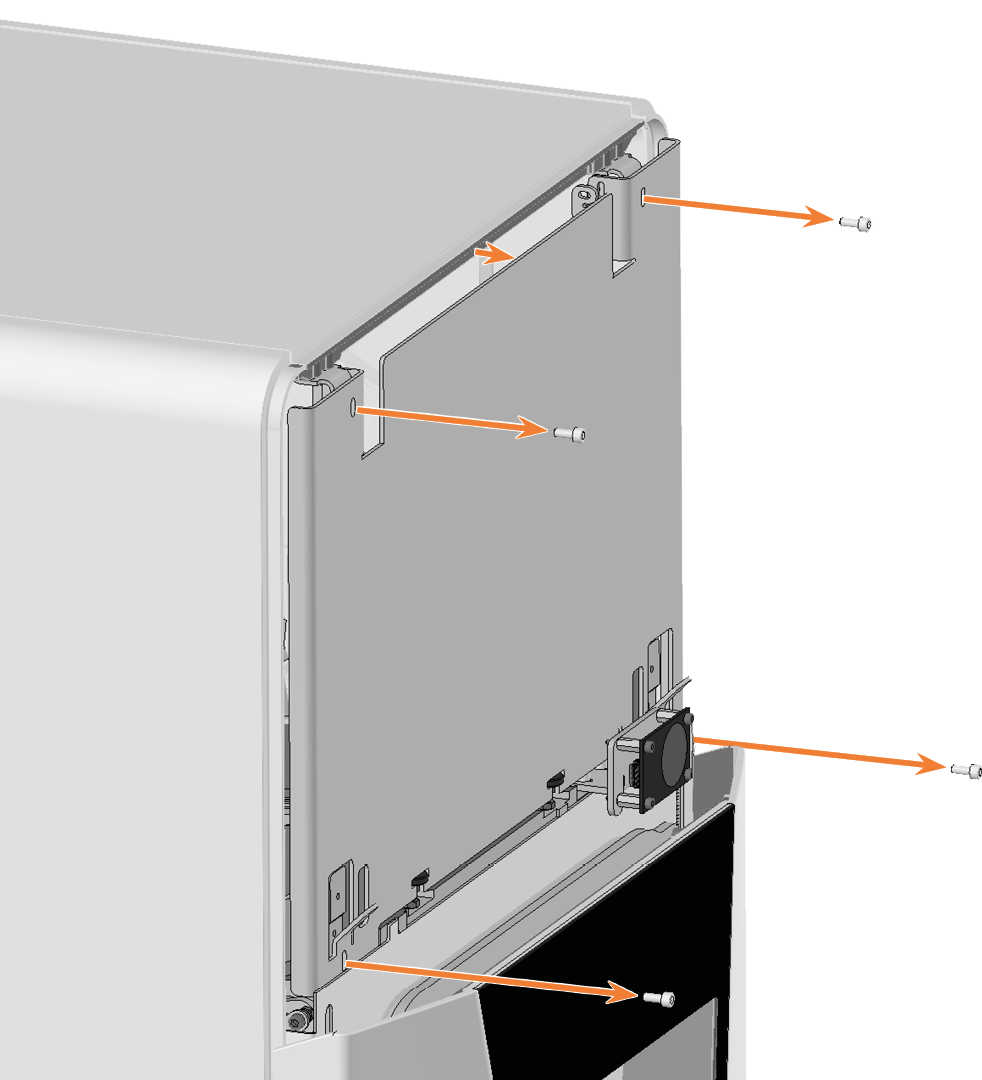

  2. Svitare le 4 viti con il cacciavite dinamometrico da 1,5 Nm che fissano il coperchio di sicurezza.

  3. Rimuovere il coperchio di sicurezza.

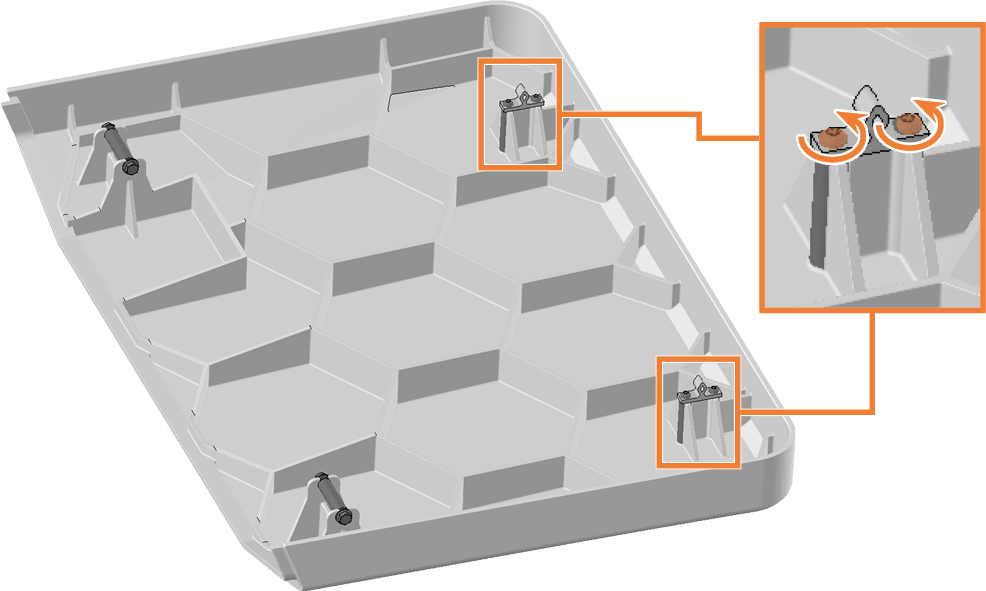

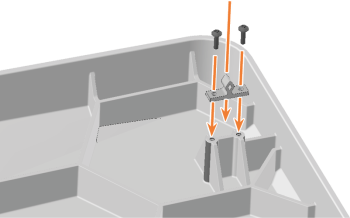

  4. Sostituire le spine dei blocchi di fissaggio danneggiati sul coperchio per assistenza.

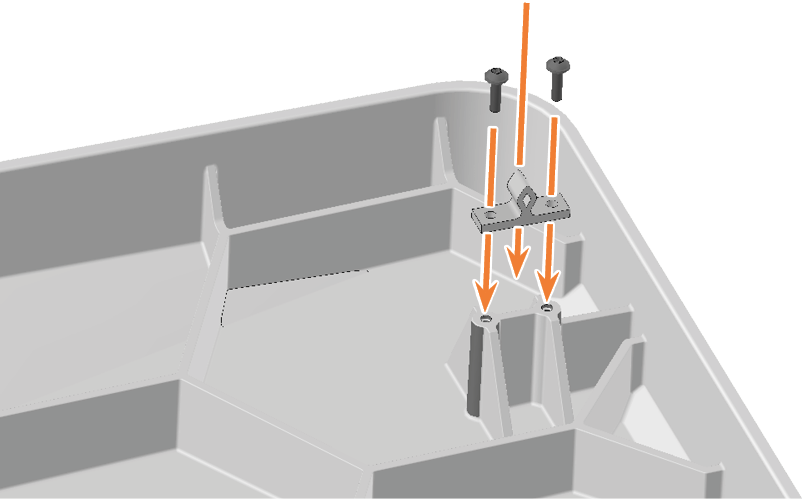

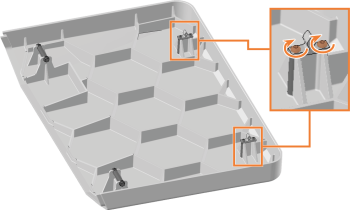

    1. Allentare le 2 viti e rimuovere le spine.

    2. Avvitare le spine di ricambio nella stessa posizione.

    5.

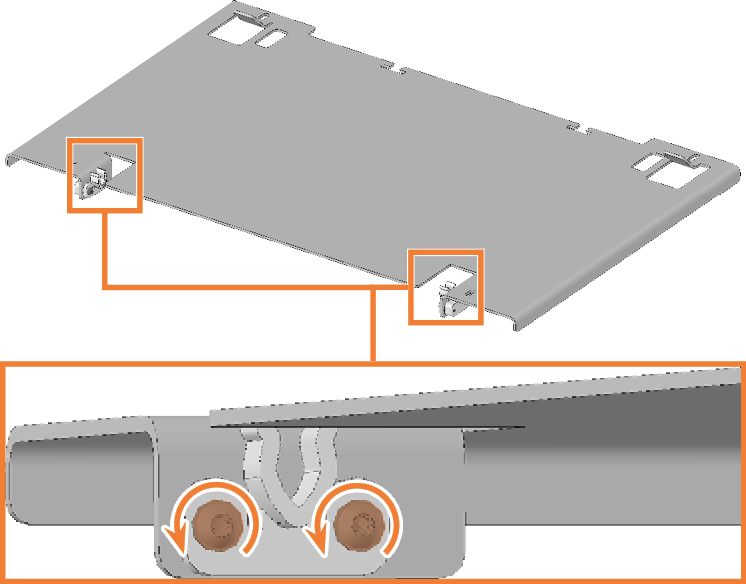

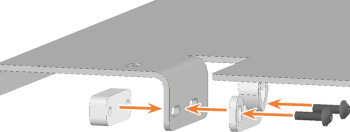

  5. Sostituire le prese dei blocchi di fissaggio danneggiati sulla copertura di sicurezza:

    1. Rimuovere le 2 viti e rimuovere le prese e i blocchi di tensionamento.

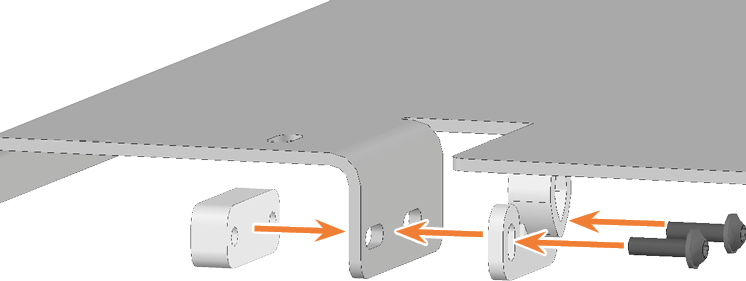

    2. Avvitare le prese di ricambio e i blocchi di tensionamento nella stessa posizione.

      Se necessario, utilizzare blocchi di tensionamento di ricambio.

    6.

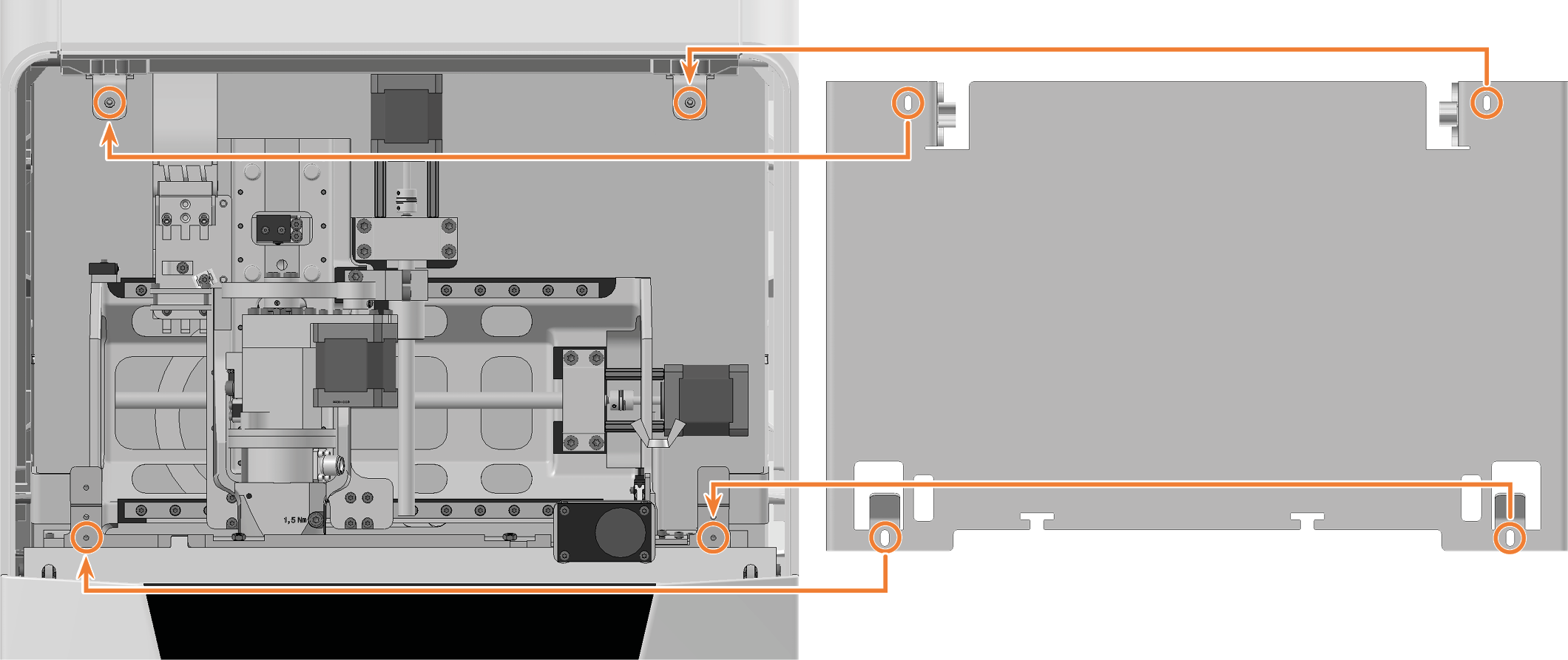

  6. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

  7. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.

    8.





  8. Installare il coperchio per assistenza superiore:

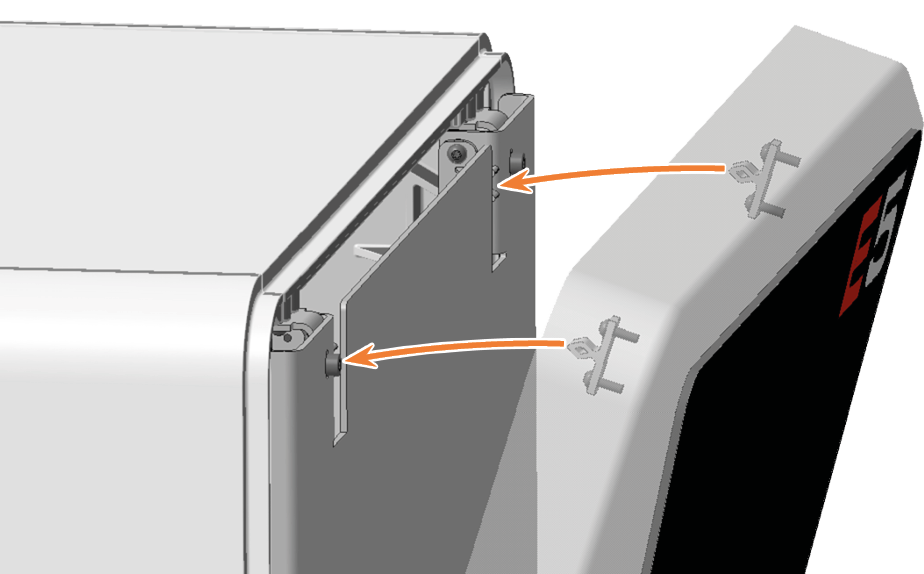

    1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

    2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.
