Si applica a: E5

Sostituzione degli inserti del magazzino utensili e dei relativi supporti

AVVISO

Danni alle macchine e agli utensili se non vengono rimossi tutti gli utensili

DentalCNC fora sempre tutti i magazzini utensili nel vano di lavoro.

Se un utensile rimane nel vano di lavoro, si verifica una collisione.

  • Alla sostituzione degli inserti, rimuovere sempre tutti gli utensili del vano di lavoro.

  • Sostituire sempre tutti gli inserti insieme.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

I nuovi inserti vengono consegnati senza i fori per gli utensili. I fori negli inserti devono essere praticati con la macchina.

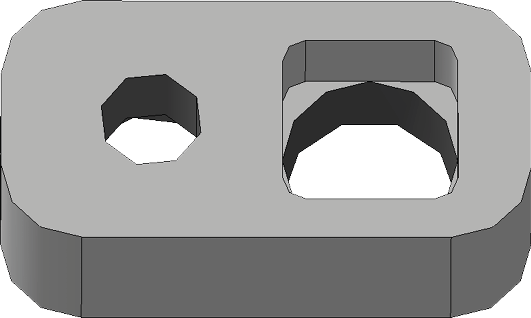

In caso di guasto, è possibile sostituire separatamente il supporto per gli inserti.

  1. Tenere a portata di mano:

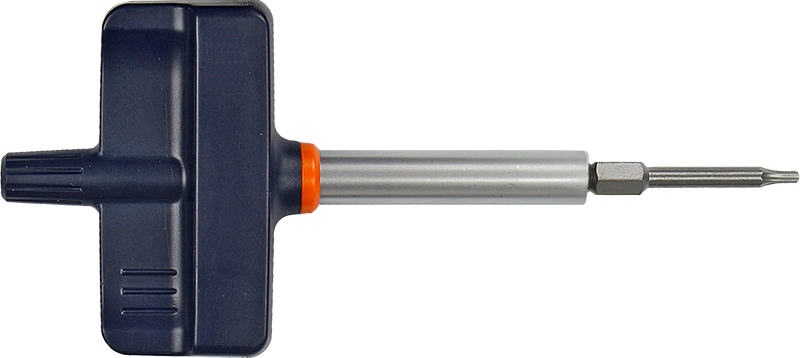

    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20



    • 1 x Punta per forare le posizioni degli utensili (2,8 mm)



      • Se si desidera sostituire gli inserti:

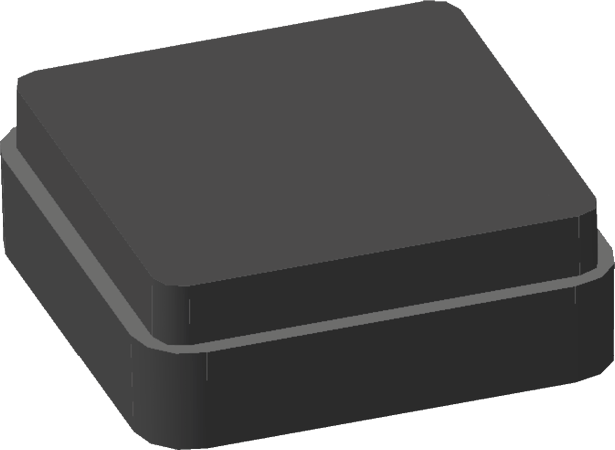

    • 1 x Inserto del magazzino utensili per 16 utensili



      • e

    • 1 x Inserto AirTool



      • Se si desidera sostituire almeno un supporto:

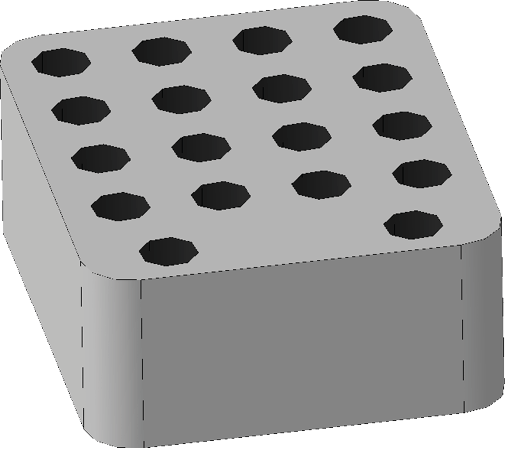

    • 1 x Portautensili per inserto del magazzino utensili



      • e / o

    • 1 x Portautensili per inserto AirTool



  2. Chiudere DentalCNC.

  3. Aprire lo sportello del vano di lavoro.

  4. Spegnere la macchina con l’interruttore di alimentazione principale.

  5. ATTENZIONE!Indossare i guanti.

  6. AVVISO! Rimuovere tutti gli utensili dal magazzino utensili e AirTool dall’inserto E1.

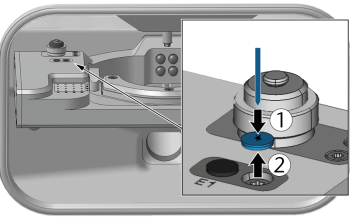

  7. Se la vite a destra dell'inserto E1 di AirTool è coperta da un cappuccio di protezione, rimuovere il cappuccio con un utensile appuntito.

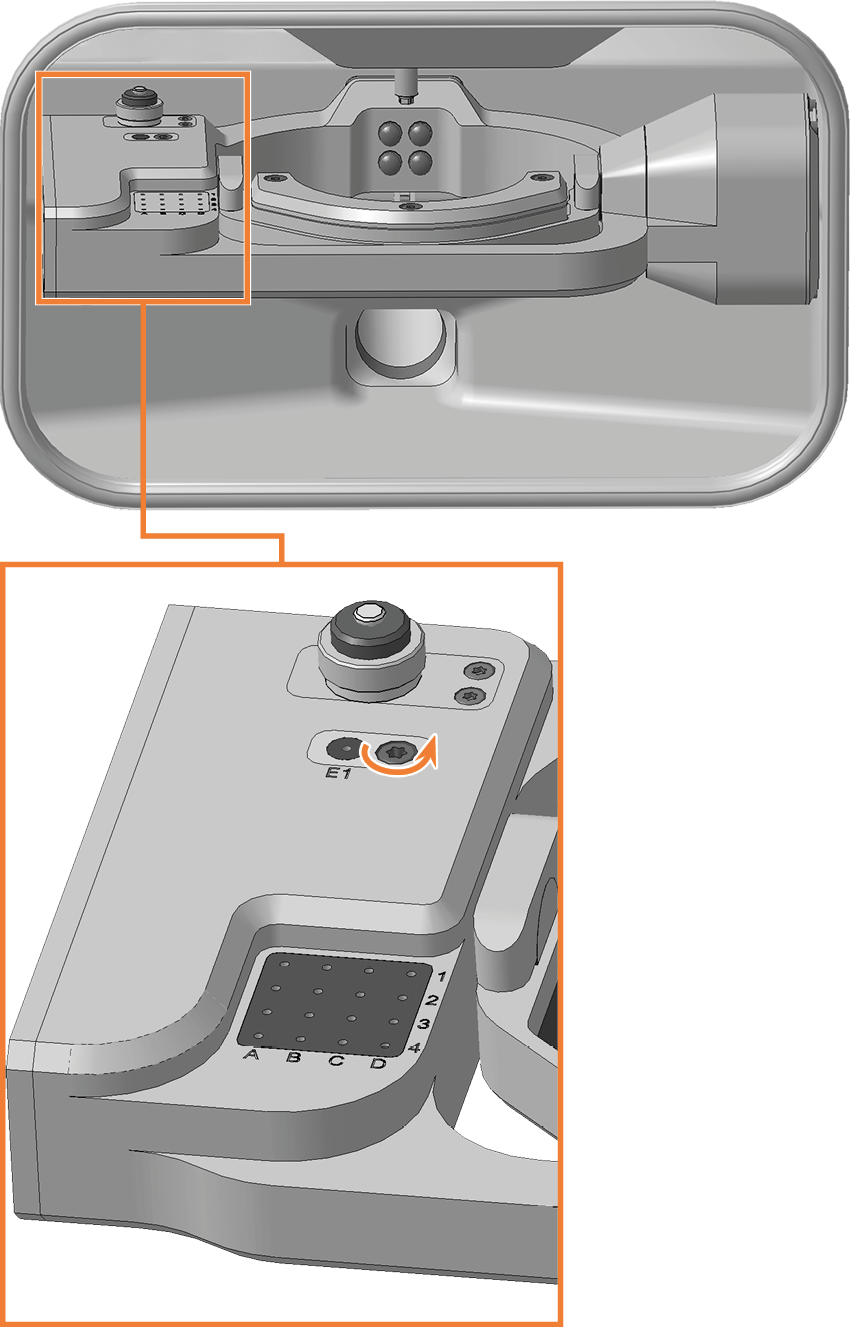

  8. Svitare la vite a destra dall’inserto AirTool E1.

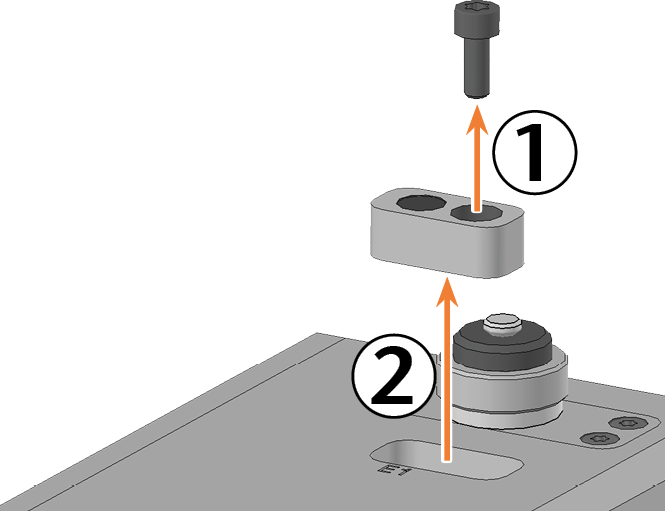

  9. Con un movimento verso l'alto, rimuovere il supporto tramite l’apertura.

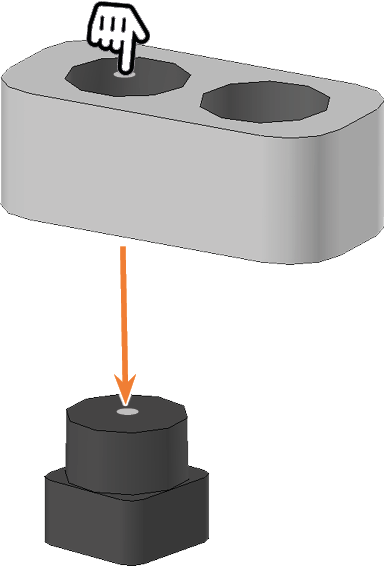

  10. Spingere l'inserto dal supporto.







  11. Accertarsi di avere a portata di mano i ricambi necessari.

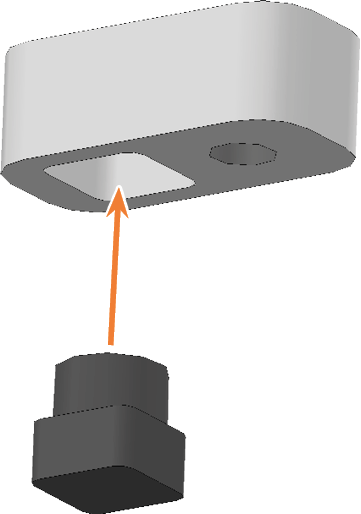

  12. Premere l'inserto AirToolnell'apertura rettangolare del supporto.

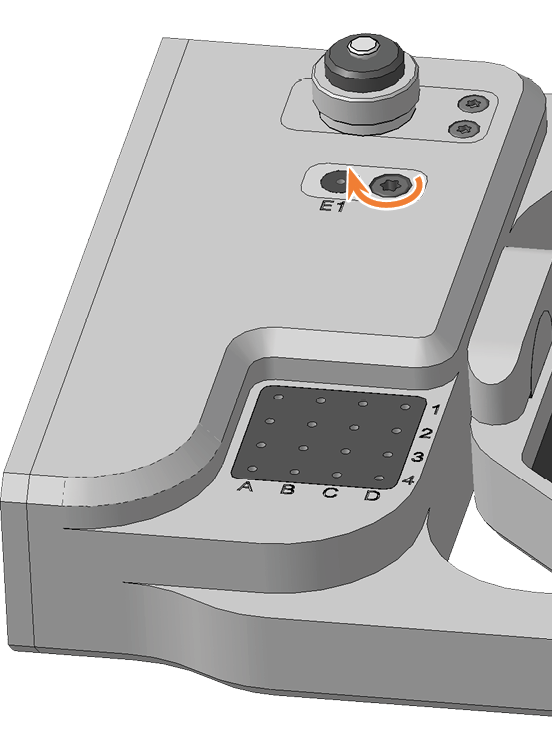

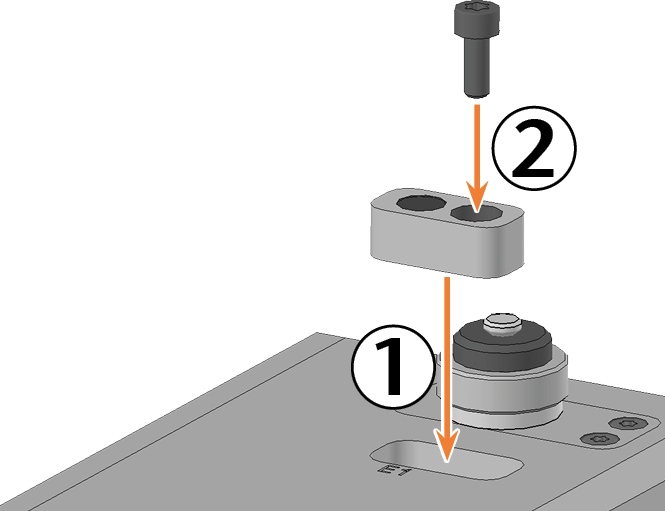

  13. Inserire il supporto nell'apertura e avvitarlo.

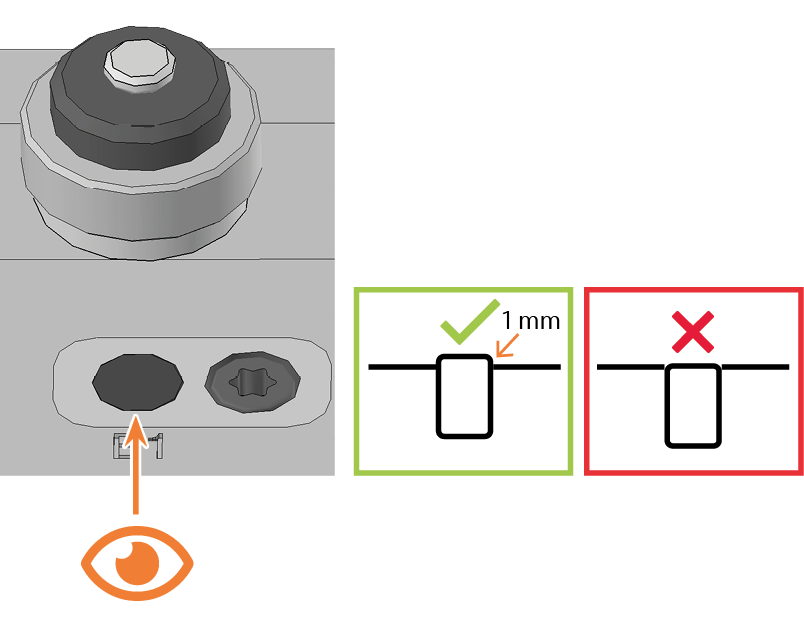

  14. La parte superiore dell’inserto AirTool si trova 1 mm al di sopra della superficie del modulo dell’asse A-B.

    In caso contrario, correggere la posizione dell’inserto o del supporto.

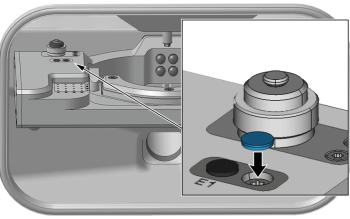

  15. Se l'apertura della vite accanto all'inserto AirTool è coperta da un cappuccio di protezione, coprire l'apertura della vite con un nuovo cappuccio di protezione.

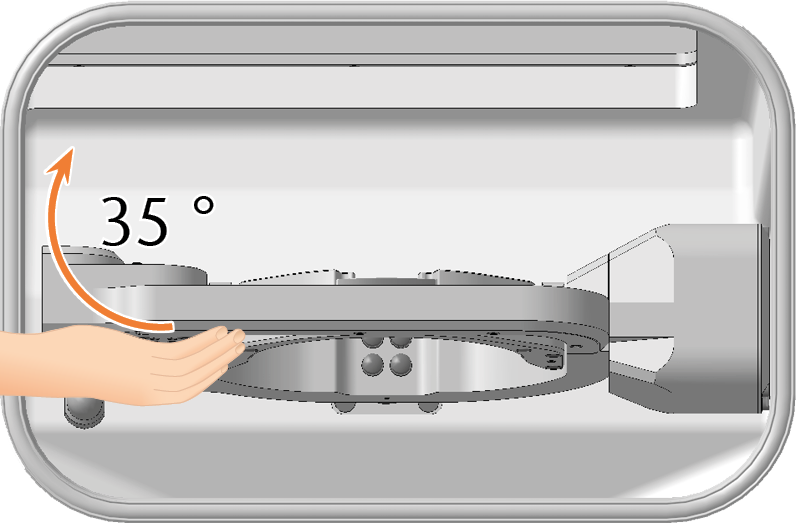

  16. Ruotare il modulo asse A-B di 35 ° in senso orario.

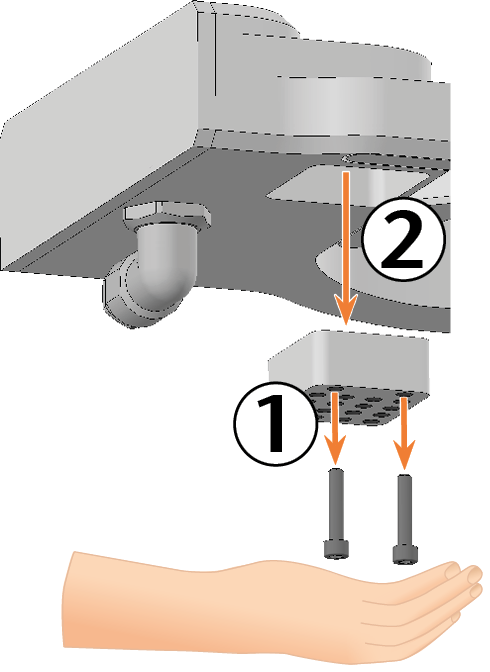

  17. Estrarre le 2 viti del supporto per l'inserto del magazzino utensili dalla parte inferiore sinistra del modulo asse A-B.

    • Il supporto per l’inserto del magazzino utensili e le viti scivolano nella mano.

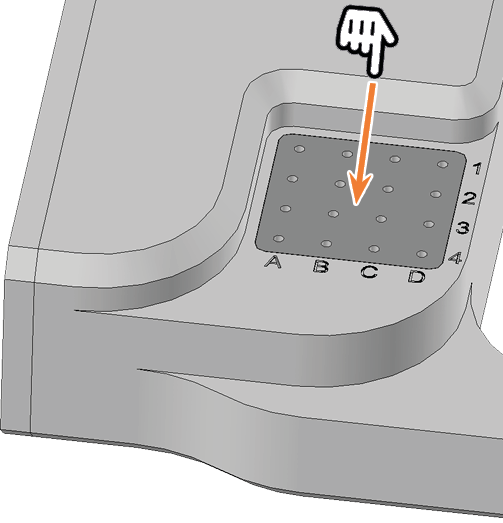

  18. Premere l'inserto del magazzino utensili verso il basso, attraverso l’apertura.

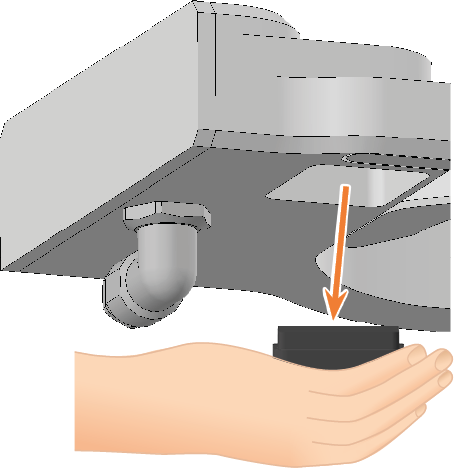

    • L'inserto del magazzino utensili scorre dall'apertura e giunge nella mano.





  19. Accertarsi di avere a portata di mano i ricambi necessari.

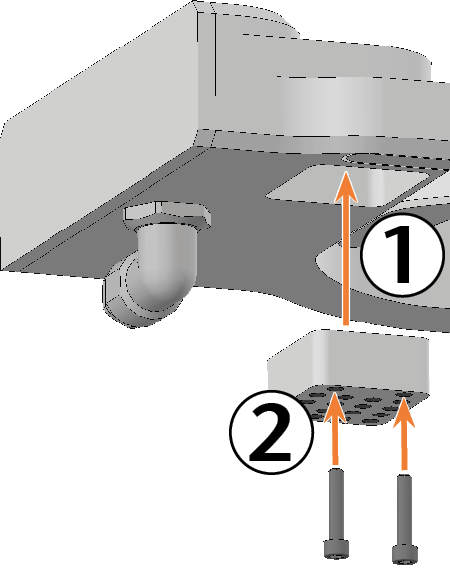

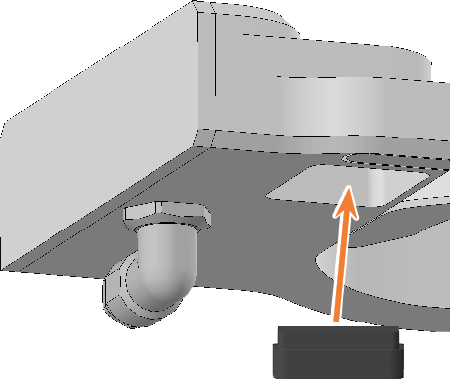

  20. Inserire l'inserto del magazzino utensili dal basso, nell'apertura, e serrarlo.

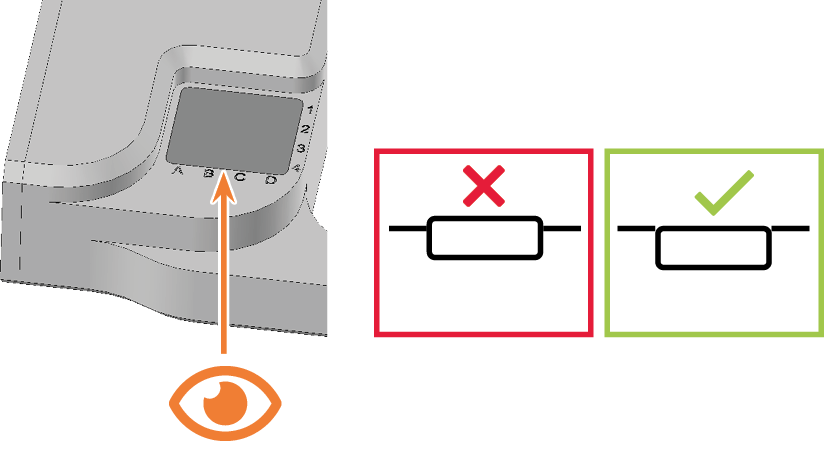

    Assicurarsi che la parte superiore l'inserto del magazzino utensili sia a filo con la superficie del modulo asse A-B.

    In caso contrario, correggere la posizione dell’inserto.





  21. Allineare il supporto in modo che i fori per le viti si trovino sul bordo anteriore dell'apertura. Inserire il supporto nell'apertura.

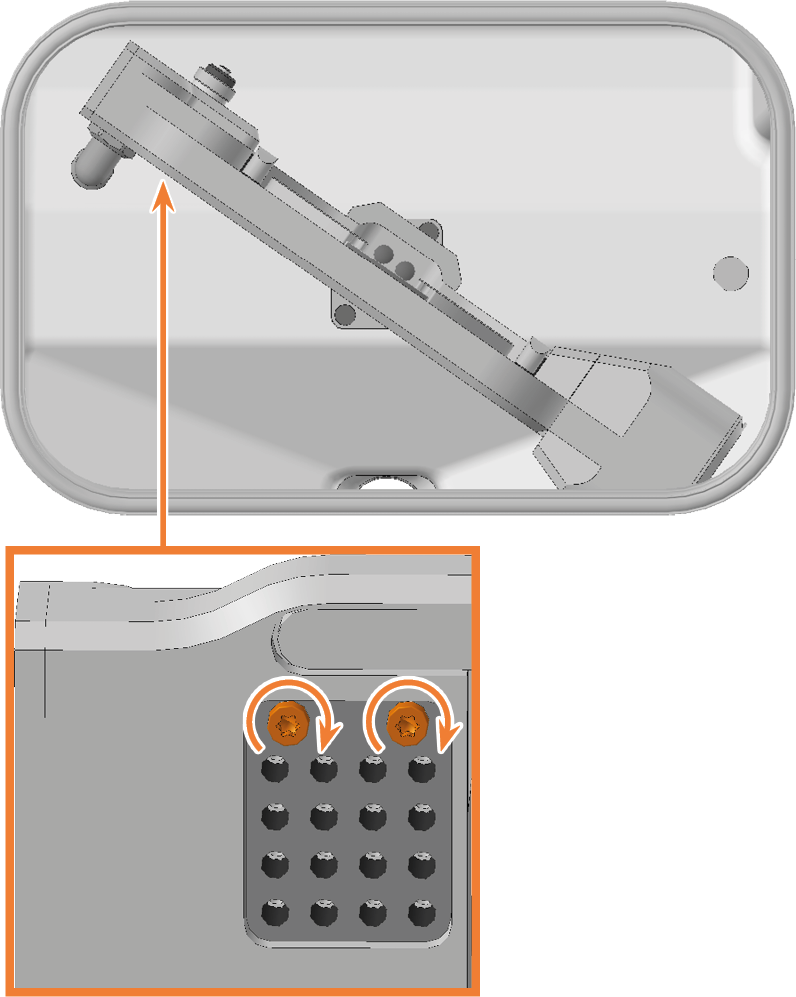

  22. Inserire le 2 viti nei fori per le viti nel supporto e avvitarlo saldamente.

    23.



  23. Chiudere lo sportello del vano di lavoro.

  24. Avviare DentalCNC.

  25. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

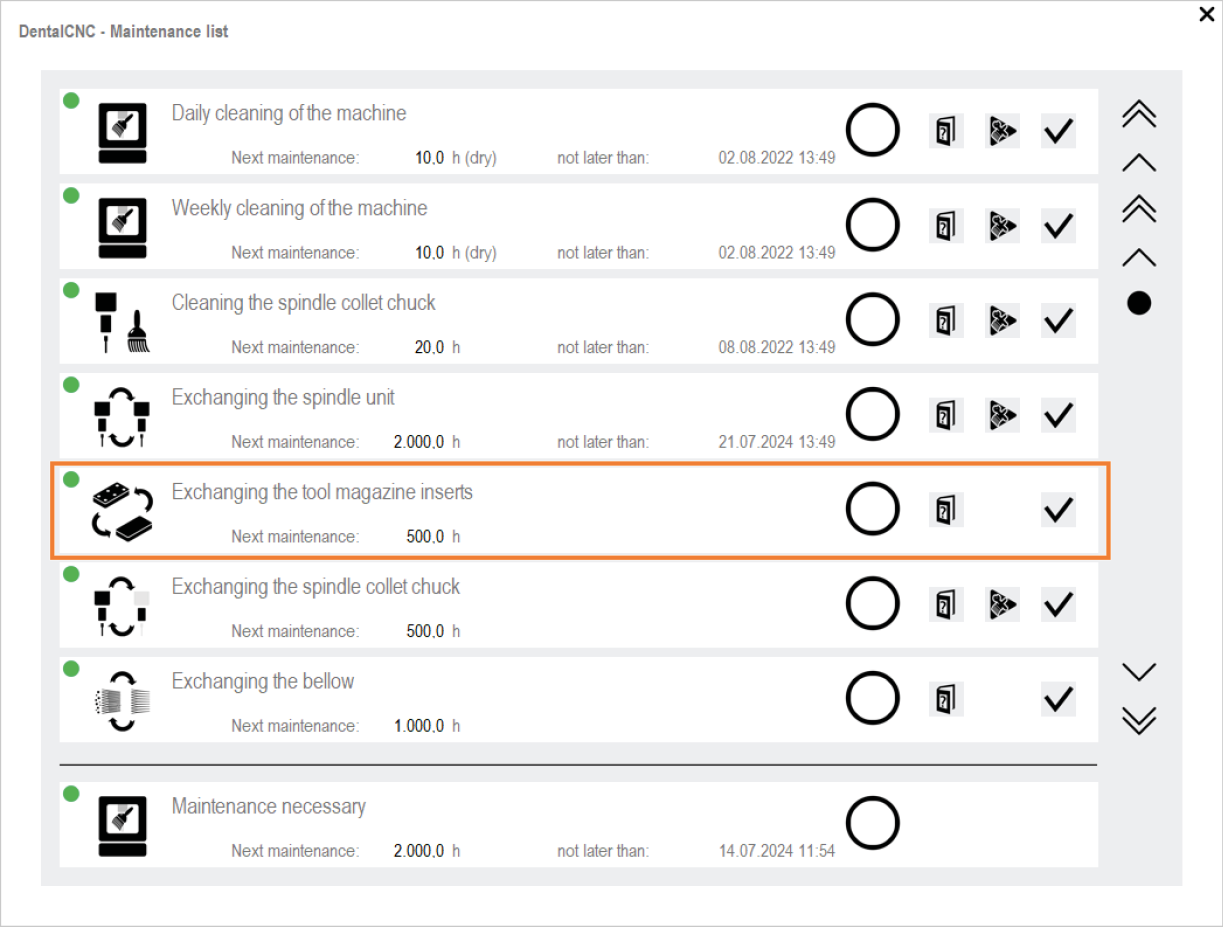

  26. Selezionare l’icona seguente della voce Sostituisci inserti del magazzino utensili:

  27. Seguire le istruzioni nella documentazione di DentalCNC e praticare i fori di posizionamento dell’utensile utilizzando la punta in dotazione.
