Sostituzione del portapezzi

1. Tenere a portata di mano:

   Portapezzi di ricambio

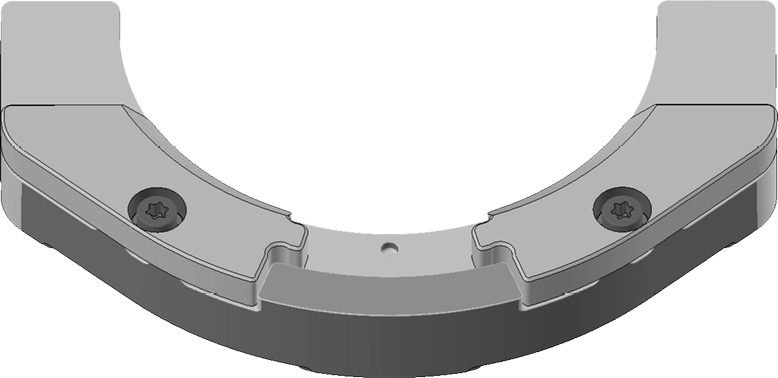

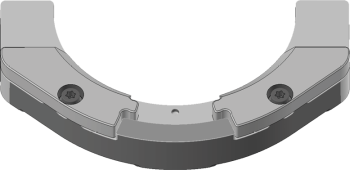

   Portapezzi standard - altre versioni possibili

   1 x Cacciavite dinamometrico 1,5 Nm con punta TX20





   1 x Utensile a punta (ad es. cacciavite) se le viti di fissaggio sono coperte da cappucci







2. Chiudere lo sportello del vano di lavoro.





3. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
4. Chiudere DentalCNC.

5. Aprire lo sportello del vano di lavoro.

6. Spegnere la macchina con l’interruttore di alimentazione principale.













7. ATTENZIONE!Indossare i guanti.

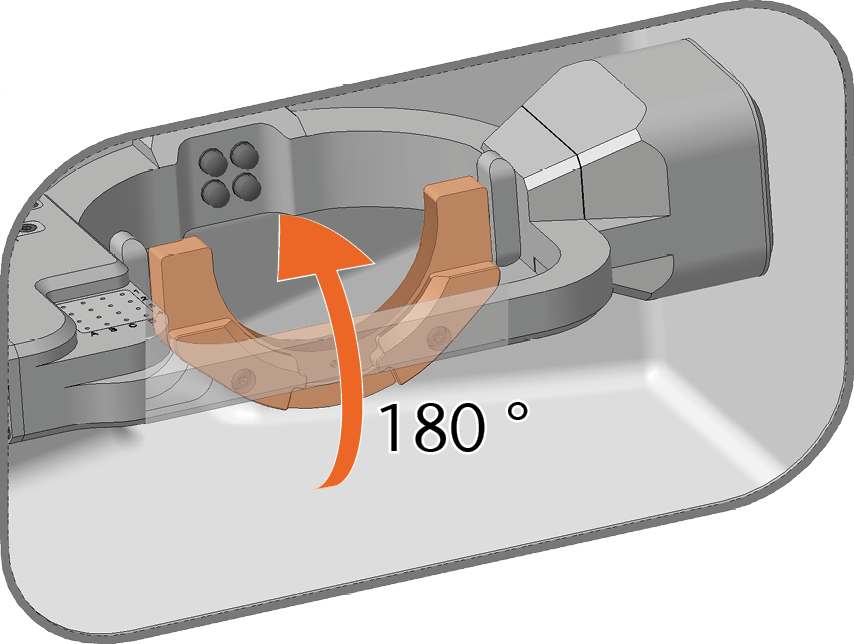

8. Ruotare delicatamente il portapezzi verso l'alto di 180 °.

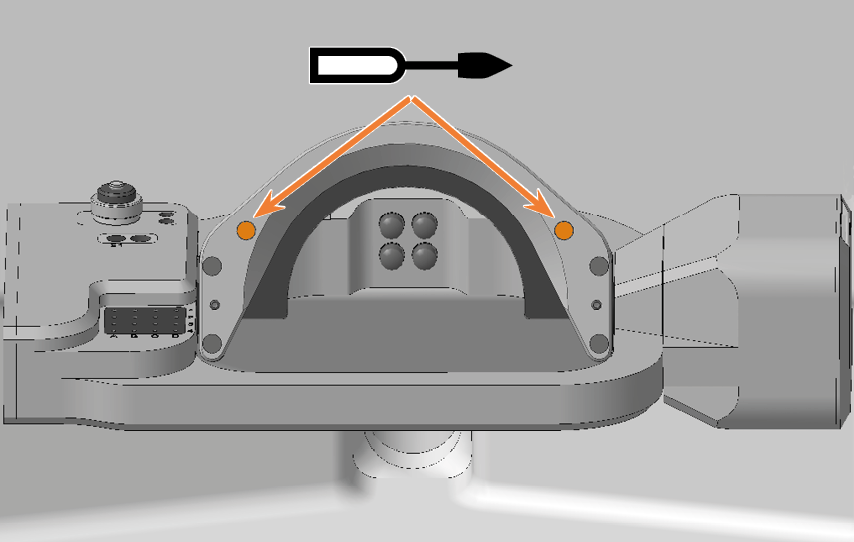

9. Se le 2 viti sul retro del portapezzi sono coperte da cappucci (contrassegnati in arancione):

1. Forare i cappucci di protezione con l'utensile a punta.

2. Estrarre i cappucci.

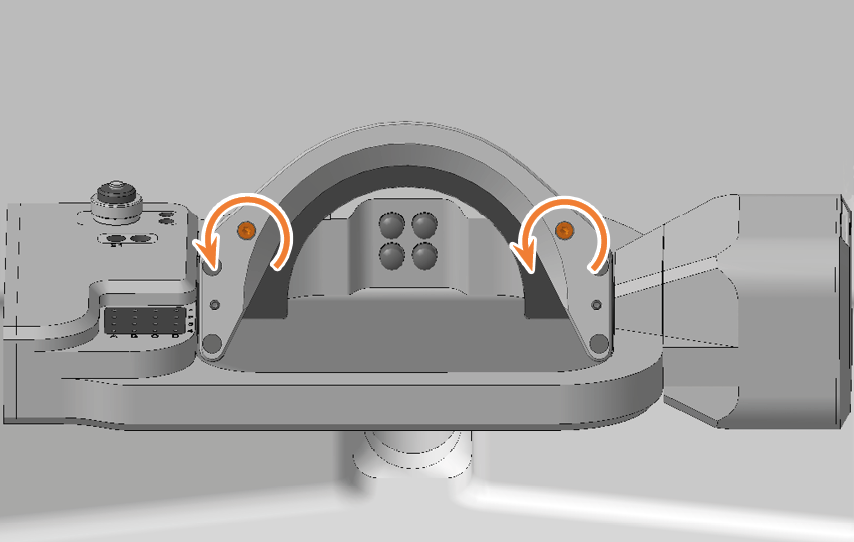

10. Estrarre le 2 viti sul retro del portapezzi.

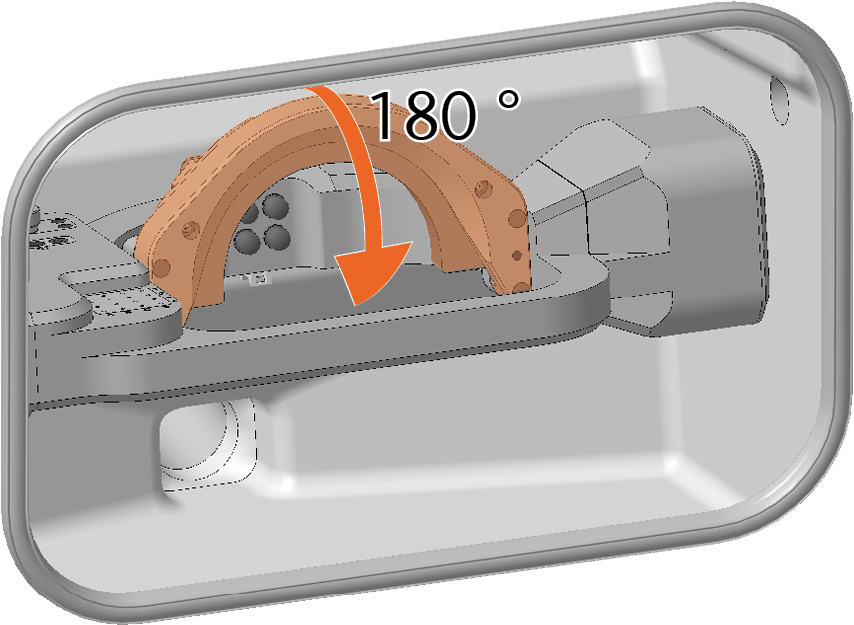

11. Tenere saldamente il portapezzi. Capovolgere delicatamente il portapezzi di 180 ° verso il basso.



    I cappucci di protezione (contrassegnati in arancione) sono montati solo su alcune macchine

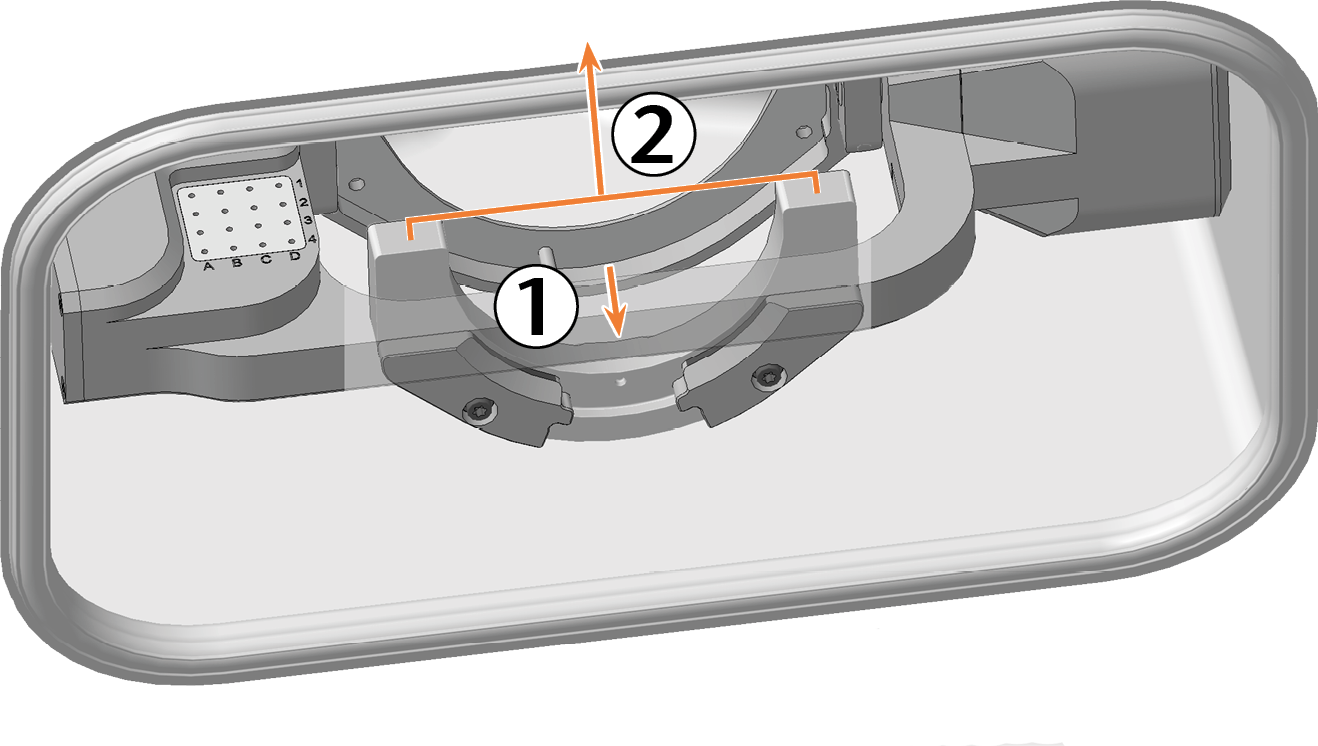

12. Tirare il portapezzi in avanti dalla spina di posizionamento e rimuoverlo verso l'alto dal vano di lavoro.

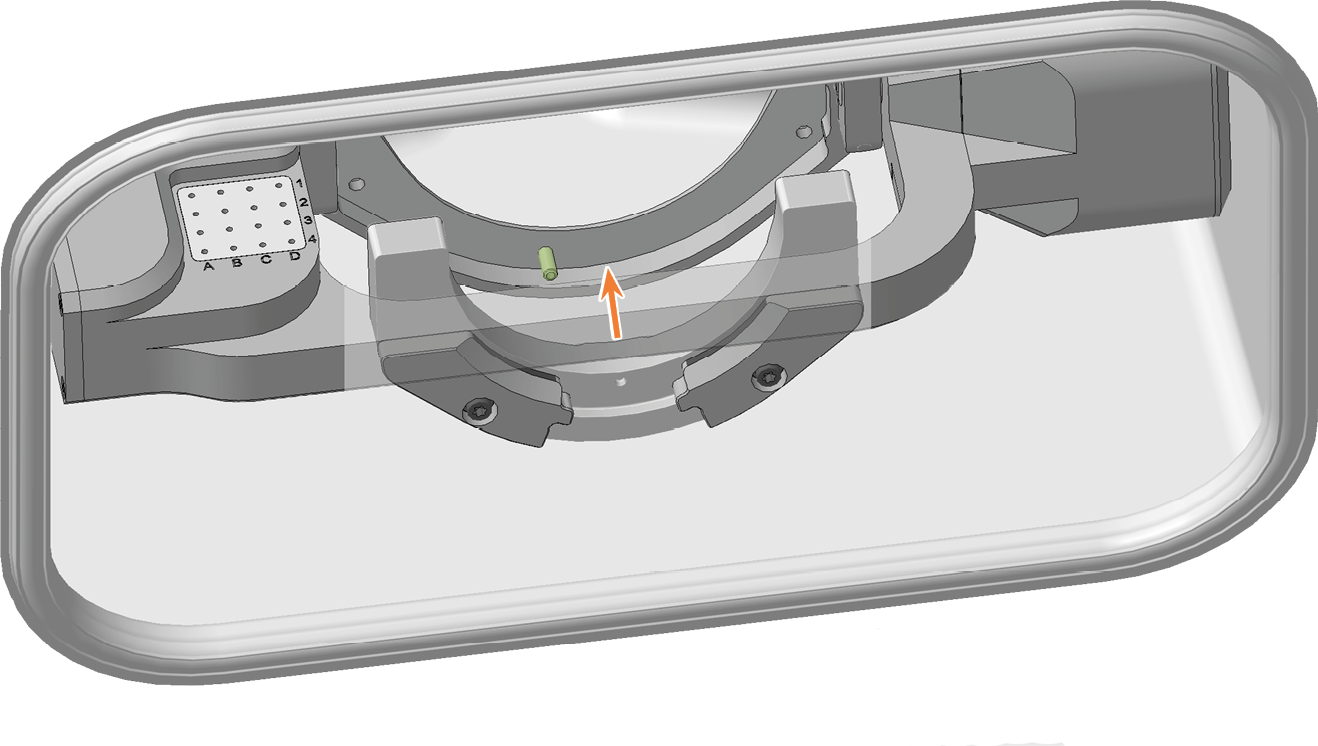

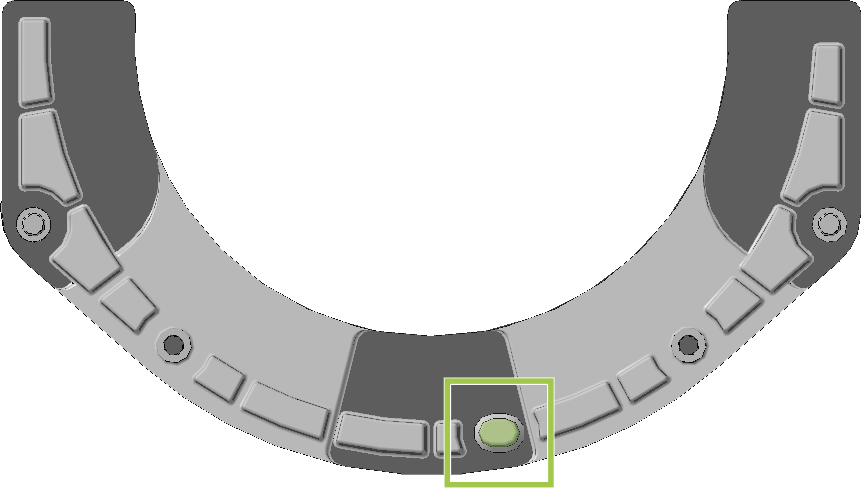

13. Sul retro del portapezzi è presente una perforazione per la spina di posizionamento.

    Spostare il portautensili di ricambio sulla spina di posizionamento.









14. Tenere saldamente il portapezzi. Ruotare delicatamente il portapezzi verso l'alto di 180 °.

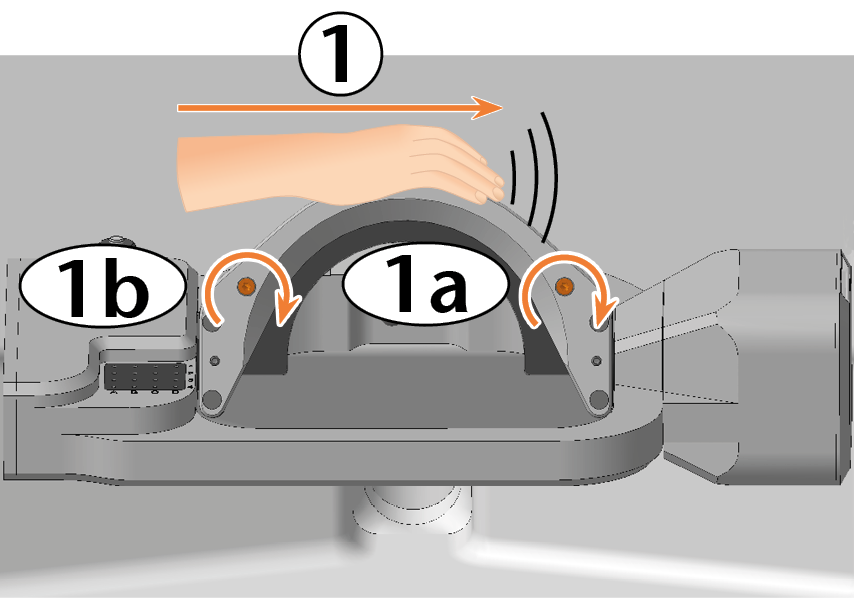

15. Avvitare saldamente il portapezzi:

    1. Avvitare le 2 viti sul retro del portapezzi senza stringerle.

    2. Premere il portapezzi verso destra e tenerlo in questa posizione.

    3. Avvitare la vite destra.

    4. Avvitare la vite sinistra.

16. Capovolgere delicatamente il portapezzi di 180 ° verso il basso.













AVVISO! Danneggiamento di utensili, pezzi grezzi e macchina in caso di errato posizionamento del portapezzi

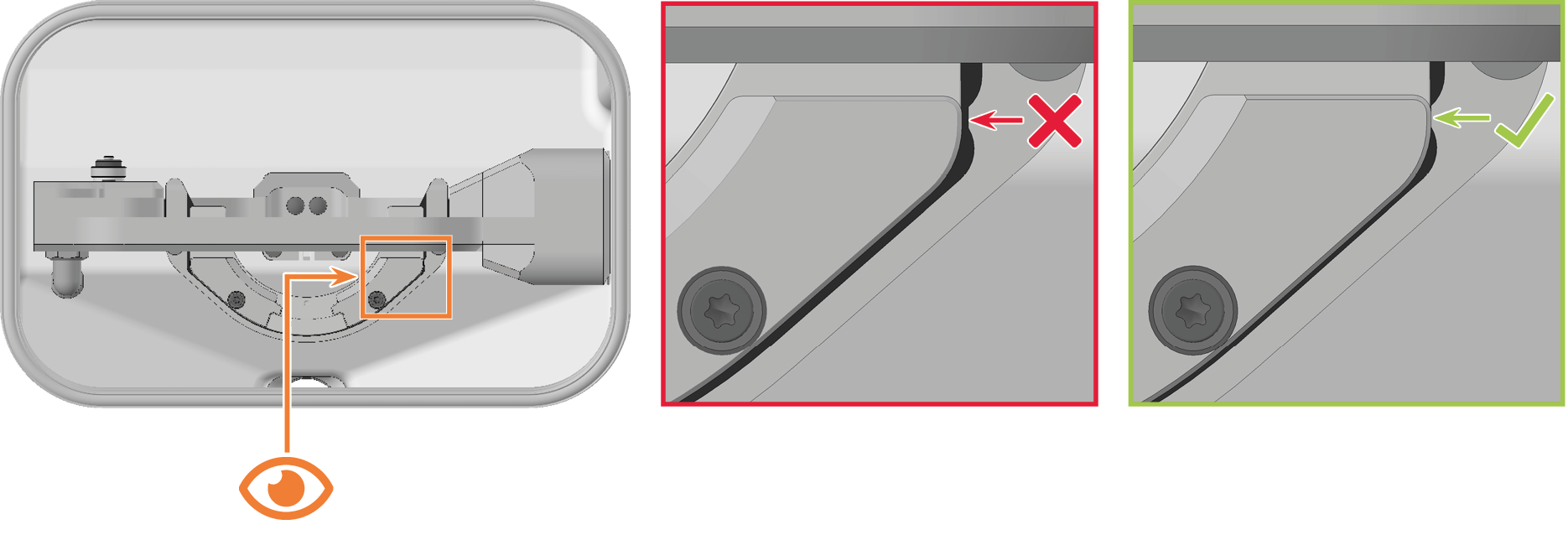

17. Verificare che il portapezzi sul lato destro aderisca alle superfici di contatto del supporto per portapezzi.





18. In caso contrario, correggere la posizione del portapezzi:

    1. Capovolgere delicatamente il portapezzi di 180 °.

    2. Allentare le 2 viti senza svitarle.

    3. Proseguire con il passaggio 14 ed effettuare i passaggi successivi.

19. Ruotare delicatamente il portapezzi verso l'alto di 180 °.





20. Lasciare scoperte le 2 viti sul retro del portapezzi.

21. Chiudere lo sportello del vano di lavoro.

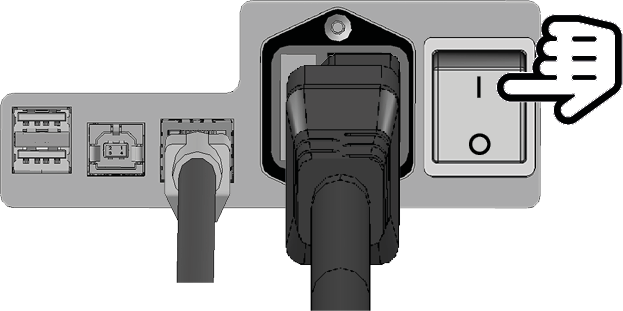

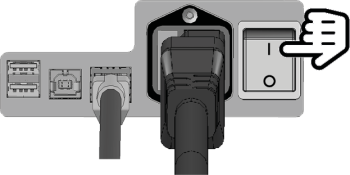

22. Accendere la macchina con l’interruttore di alimentazione principale.

23. Avviare DentalCNC.













24. Tarare la macchina con DentalCNC.

     Tarare la macchina con i campioni di taratura

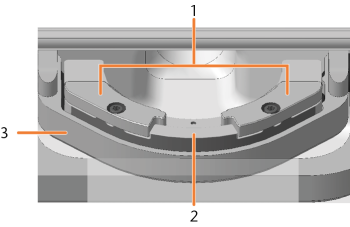

Rimozione e installazione dei dispositivi di tensionamento

È possibile svitare i dispositivi di tensionamento, ad esempio per pulirli.

• Tenere a portata di mano:

  1 x Cacciavite dinamometrico 1,5 Nm con punta TX20





Rimuovere il dispositivo di tensionamento

1. Chiudere lo sportello del vano di lavoro.





2. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

3. Aprire lo sportello del vano di lavoro.





4. ATTENZIONE!Indossare i guanti.

5. Rimuovere il pezzo grezzo dal portapezzi, se presente.

    Montaggio e rimozione dei pezzi grezzi

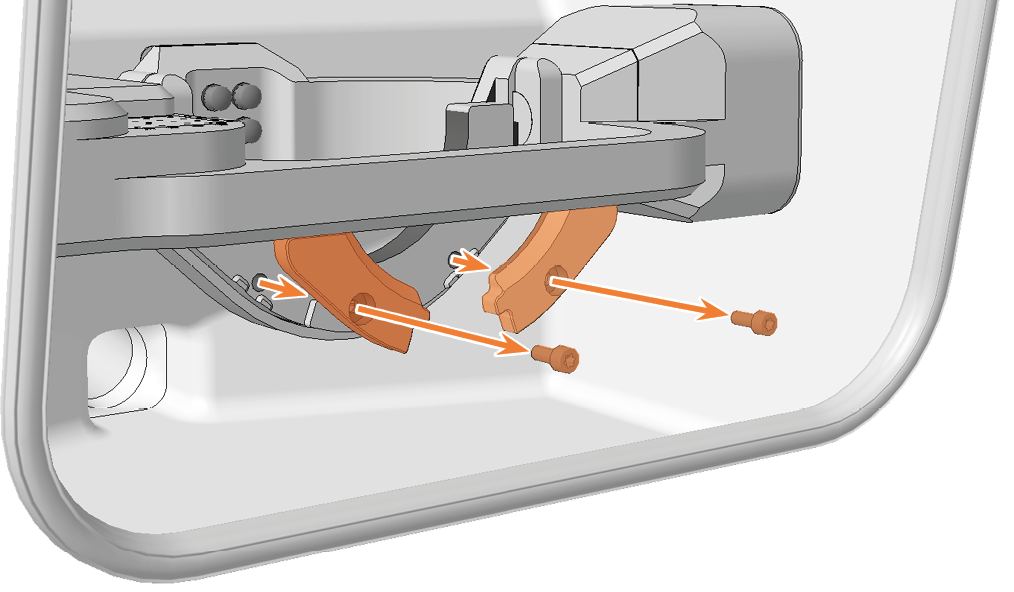

6. Svitare le 2 viti di fissaggio dai 2 dispositivi di tensionamento e rimuoverle.





7. Rimuovere i 2 dispositivi di tensionamento.

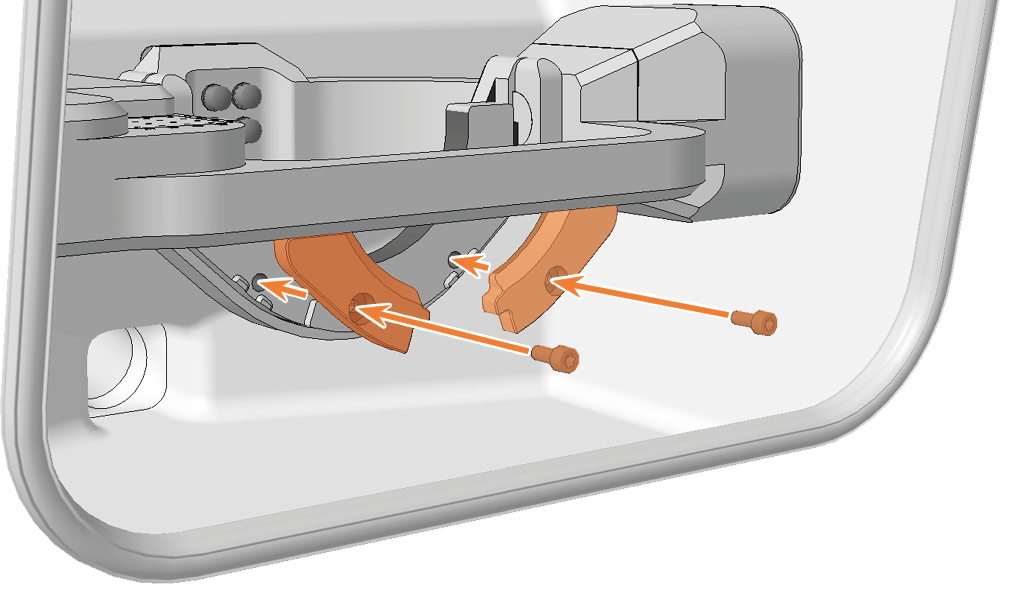

Installare i dispositivi di tensionamento

1. ATTENZIONE!Indossare i guanti.

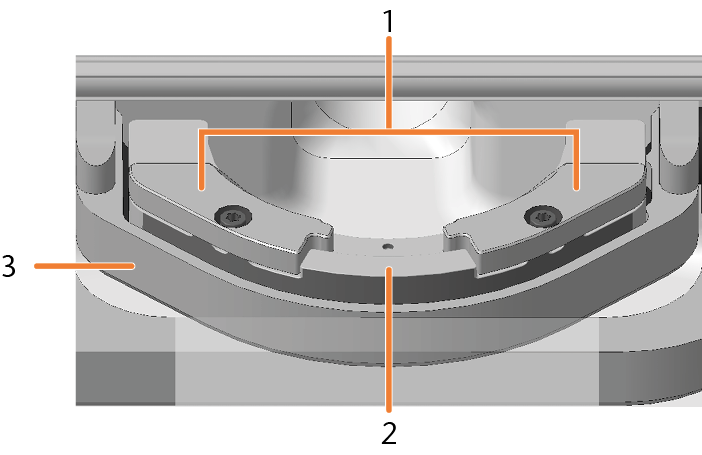

2. Posizionare i 2 dispositivi di tensionamento sul portapezzi. I fori per le vite nel portautensili e nei dispositivi di tensionamento devono sovrapporsi.

3. Inserire le 2 viti di fissaggio nei fori per le viti.

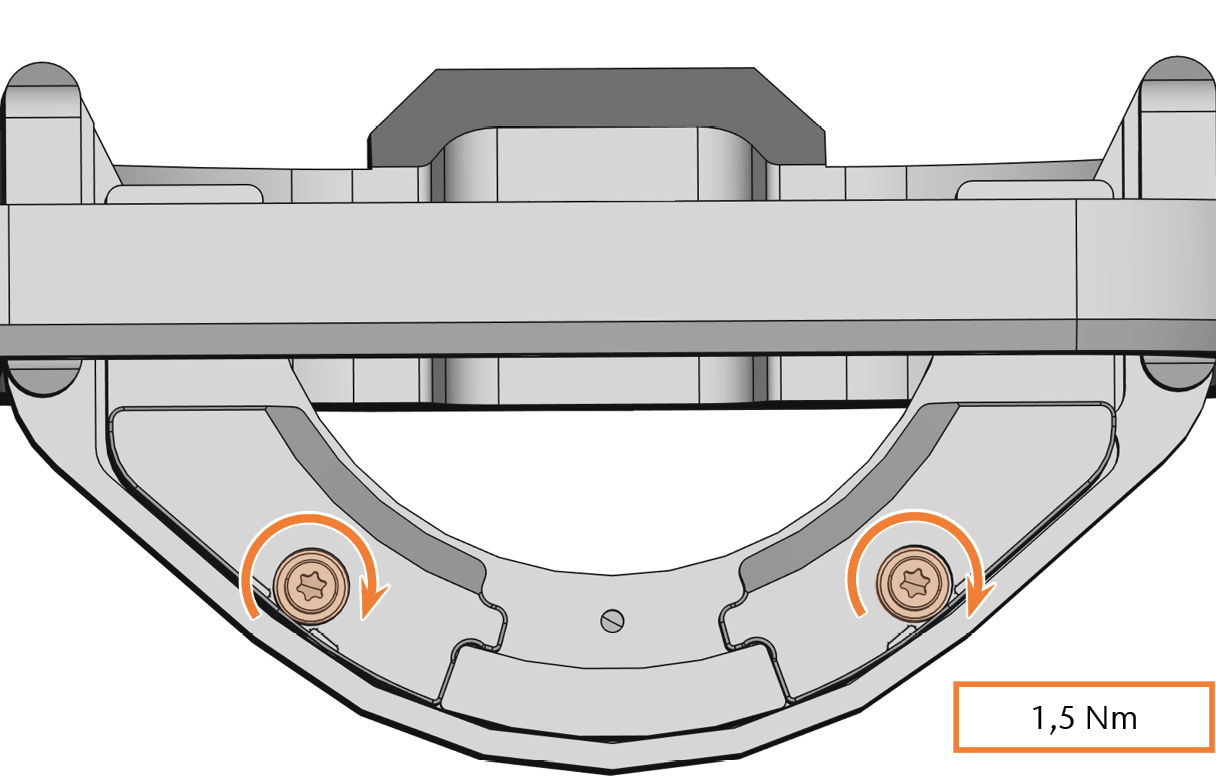

4. Utilizzare il cacciavite dinamometrico (1,5 Nm) e avvitare saldamente i 2 dispositivi di tensionamento con le 2 viti di fissaggio.
