Si applica a: E5

Sostituzione dei blocchi di fissaggio e blocchi di tensionamento del coperchio per assistenza inferiore

Se il coperchio per assistenza inferiore non è più in funzione, sostituire i blocchi di fissaggio e, se necessario, i blocchi di tensionamento.

    1. Tenere a portata di mano:

      • Cacciavite angolare TX10



      • Blocco di fissaggio di ricambio, quantità su richiesta, massimo 4

        Blocco separato: Presa a sinistra, connettore a destra

      • Blocchi di tensionamento di ricambio (facoltativa), quantità su richiesta, massimo 4

        Fori per viti contrassegnati in arancione

    2. Chiudere lo sportello del vano di lavoro.

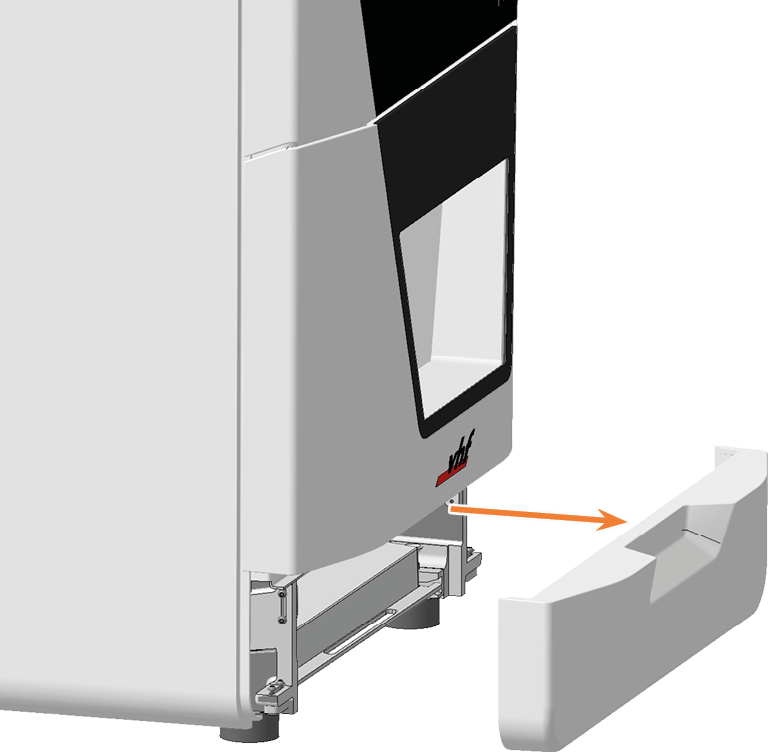

  1. Rimuovere il coperchio per assistenza inferiore:

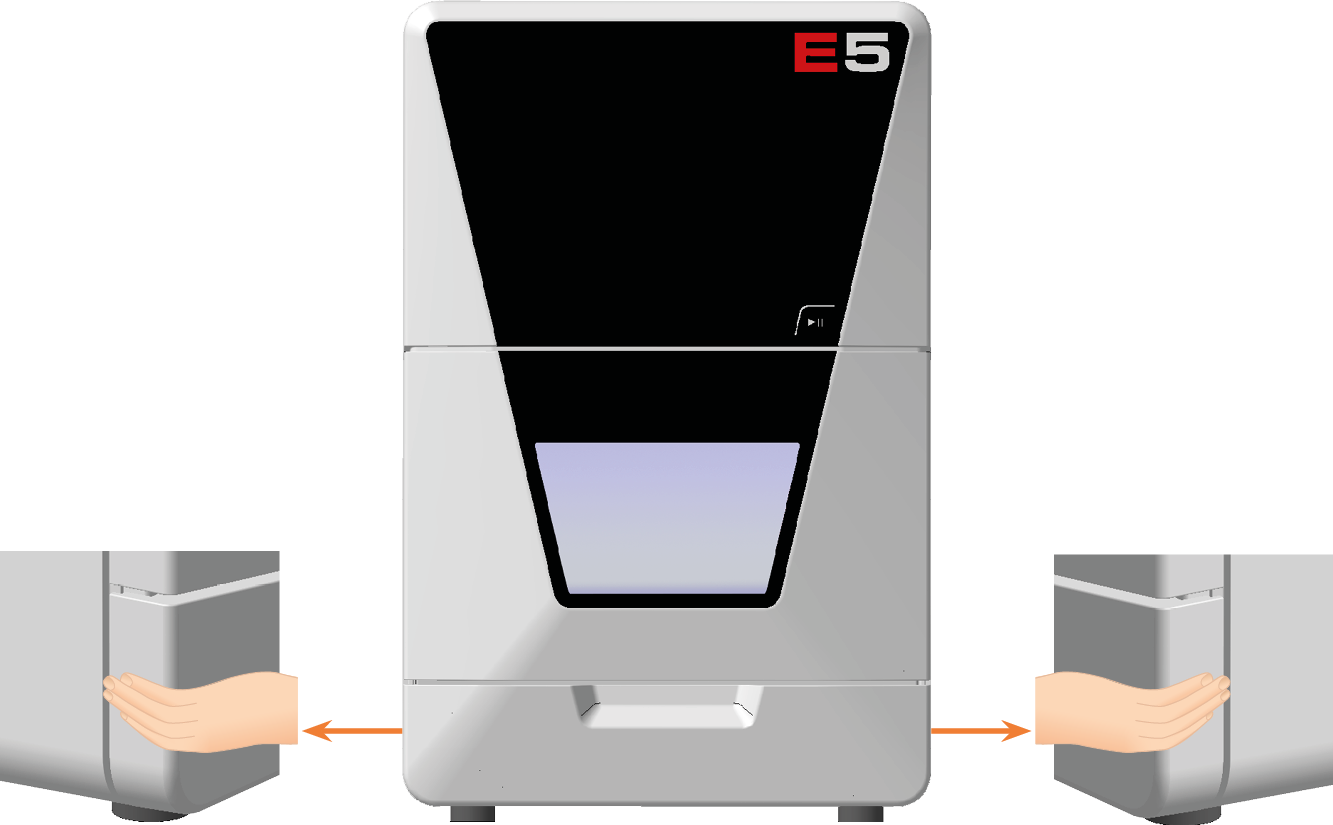

    1. Afferrare il lato sinistro e destro del coperchio.

    2. Tirare il coperchio in avanti.





  2. Sostituire le spine dei blocchi di fissaggio danneggiati sul coperchio per assistenza.

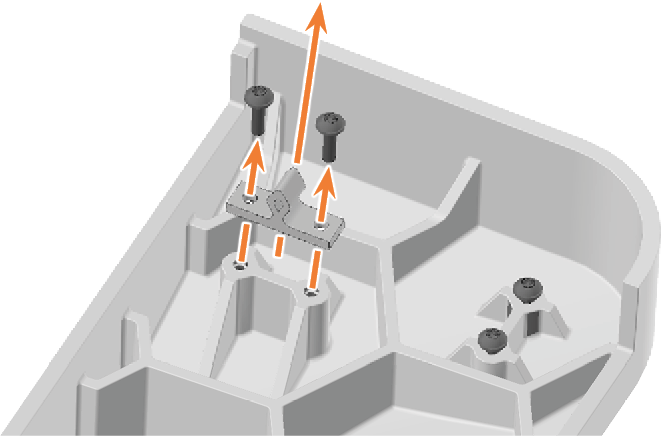

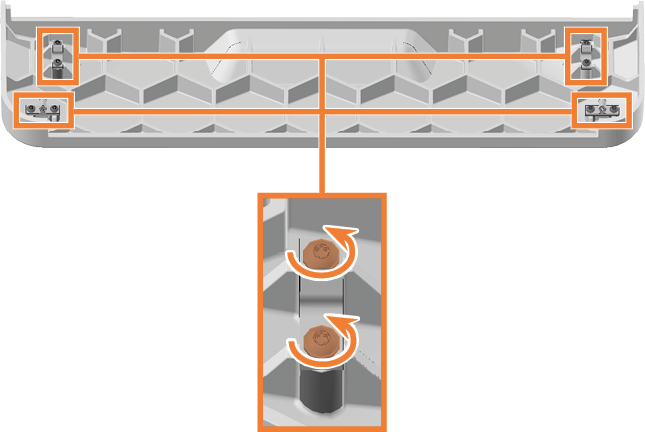

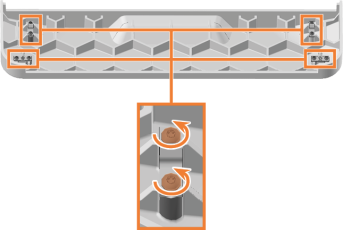

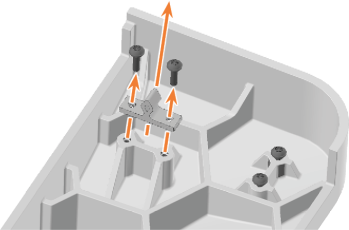

    1. Allentare le 2 viti e rimuovere le spine.

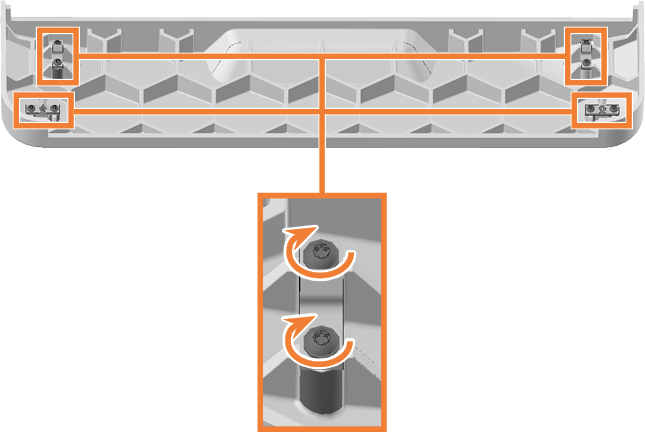

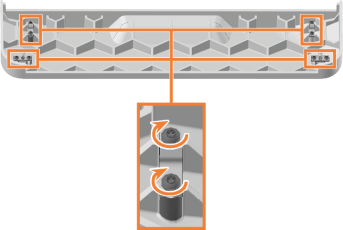

    2. Avvitare le spine di ricambio nella stessa posizione.

  3.

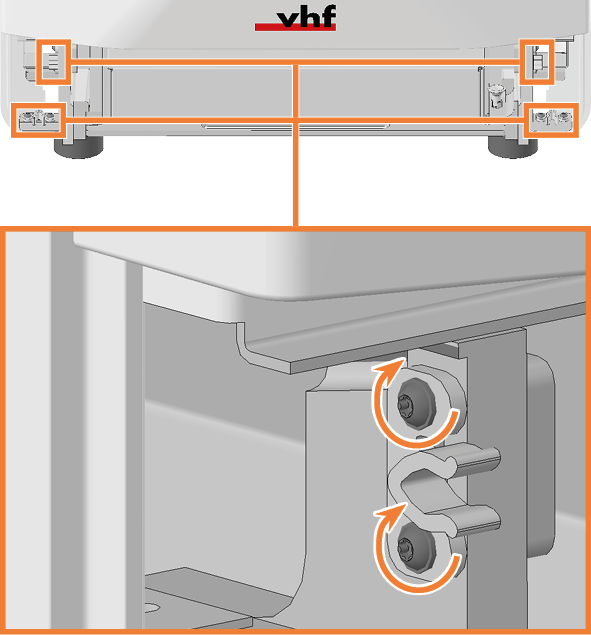

  4. Sostituire le prese dei blocchi di fissaggio danneggiati sulla carteratura della macchina:

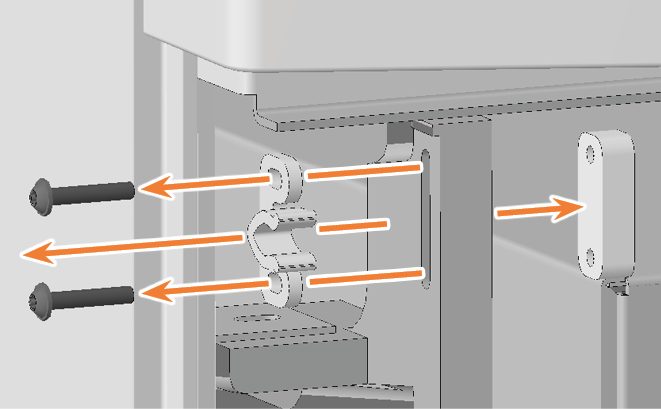

    1. Rimuovere le 2 viti e rimuovere le prese e i blocchi di tensionamento.

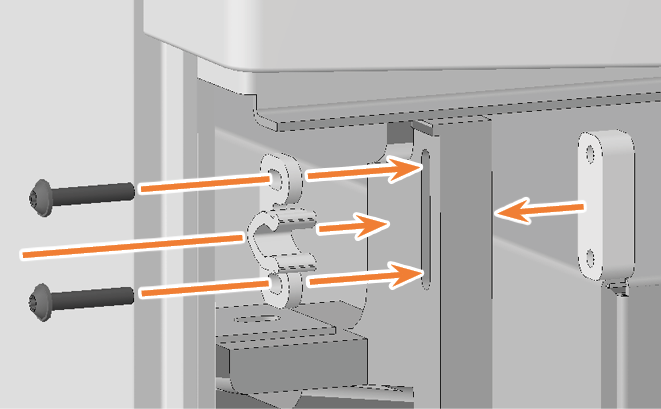

    2. Avvitare le prese di ricambio e i blocchi di tensionamento nella stessa posizione.

      Se necessario, utilizzare blocchi di tensionamento di ricambio.

  5.







  6. Installare il coperchio per assistenza inferiore:

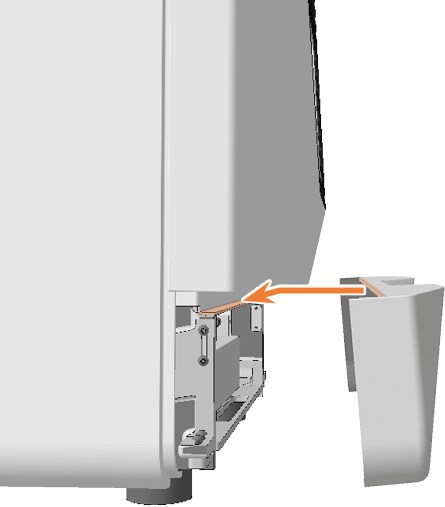

    1. Posizionare il bordo superiore del coperchio sulla barra di posizionamento al di sopra del vano del modulo di sistema.

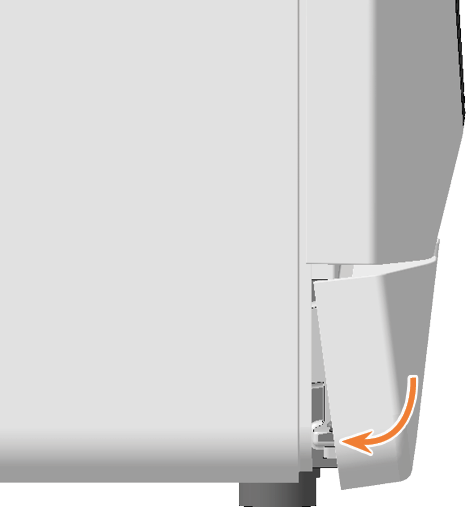

    2. Capovolgere la metà inferiore del coperchio verso la macchina.

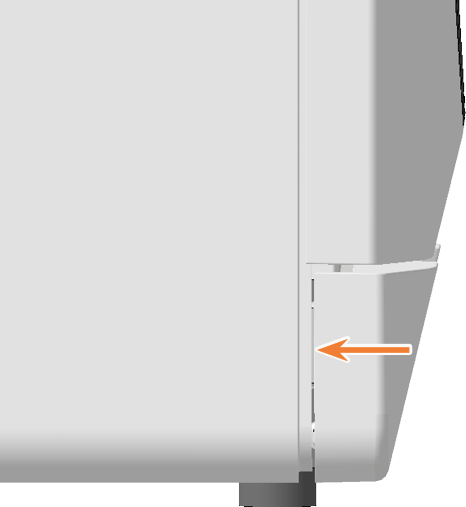

    3. Premere il coperchio fino a quando si innesta.
