Disimballaggio e posizionamento

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Scelta del luogo d’installazione

Il luogo di installazione deve essere conforme ai valori limite e ai requisiti del capitolo Dati tecnici.

Dati tecnici

Disimballare la macchina

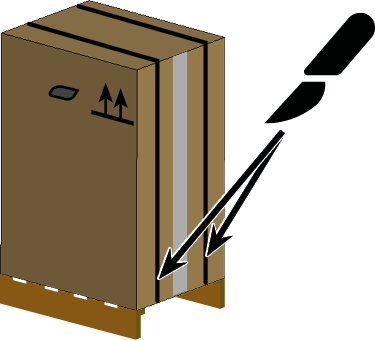

  1. Tagliare i nastri di reggiatura. Rimuovere i nastri di reggiatura.

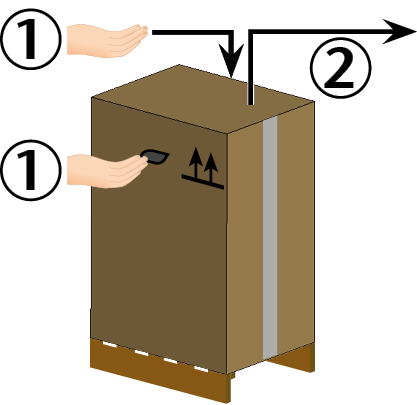

  2. Afferrare lo scatolone dalle maniglie incassate. Sollevare lo scatolone dal pallet.

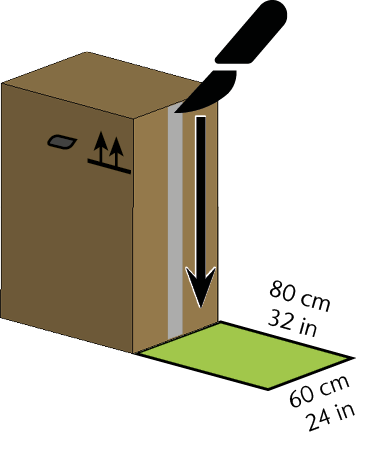

  3. Posizionare lo scatolone di trasporto su una superficie in grado di sostenere il peso.

    • Le frecce sull'etichetta della posizione di trasporto devono essere rivolte verso l'alto.

    • È necessario uno spazio libero di almeno 60 x 80 x 80 cm / 24 x 32 x 32 in (L/P/H) davanti allo scatolone.

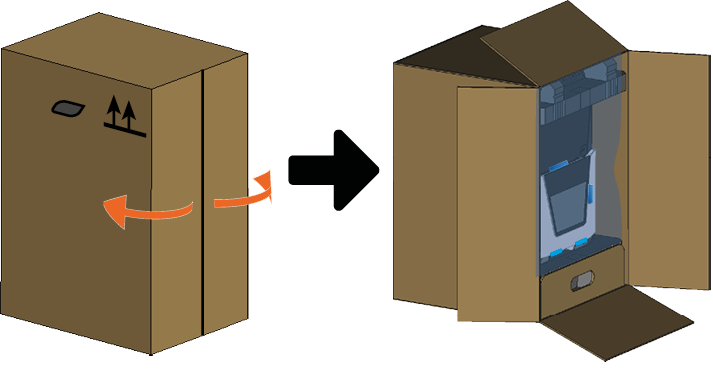

  4. Tagliare il nastro dello scatolone e aprirlo.

  5.





  6.

  7. AVVISO! Danneggiamento dell'alloggiamento dovuto alla trazione dello stesso

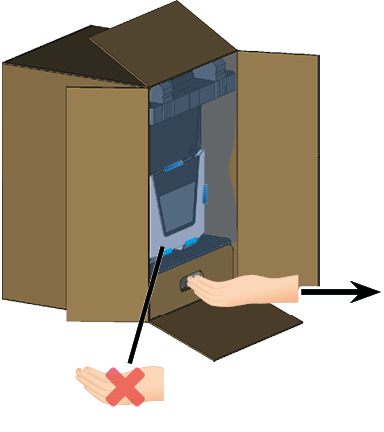

  8. La macchina poggia su un inserto separato. Afferrare l'inserto per la maniglia ed estrarre la macchina dallo scatolone.
  9. Tagliare la chiusura della copertura di protezione blu per il trasporto sulla parte anteriore della macchina.

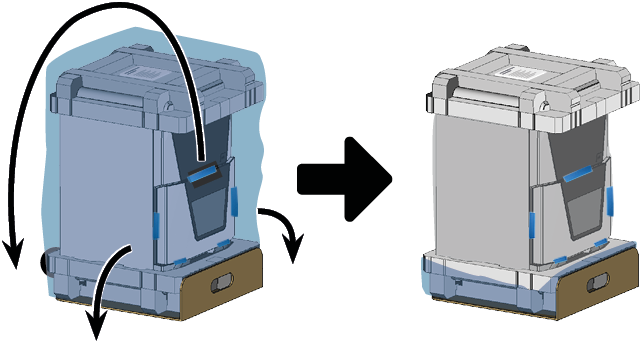

  10. Tirare la copertura di protezione per il trasporto all'indietro sopra la macchina. Premere la copertura di protezione per il trasporto su tutti i lati verso il basso fino a esporre il lato superiore del cuscinetto inferiore.

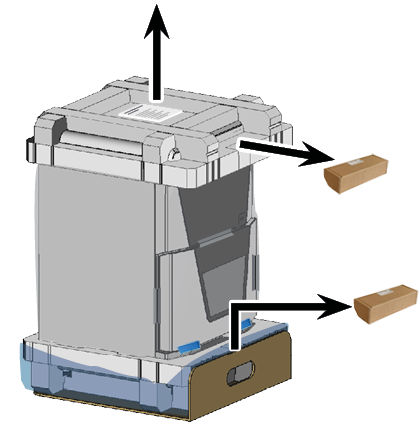

  11. Prendere le informazioni sulla sicurezza della macchina dal cuscinetto superiore.

  12. Estrarre lo scatolone degli accessori dal cuscinetto superiore e dal cuscinetto inferiore.

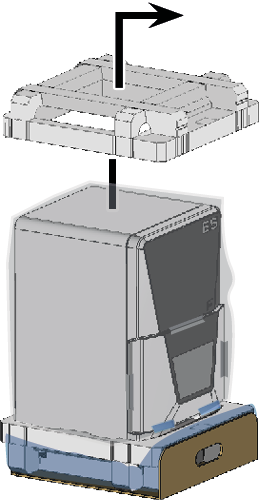

  13. Rimuovere il cuscinetto superiore dalla macchina.
  14.





  15.

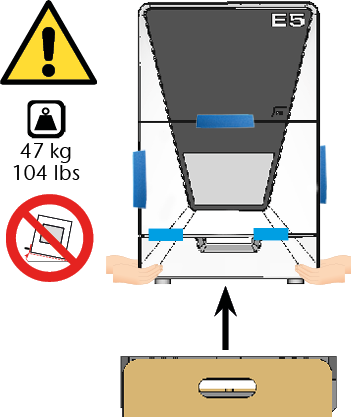

  16. Afferrare le maniglie incassate a sinistra e a destra nel cuscinetto inferiore.

    Far scorrere le mani sotto la macchina fino ad avere una presa salda sulle maniglie sul lato inferiore della macchina.





  17. Sollevare la macchina dal cuscinetto inferiore.

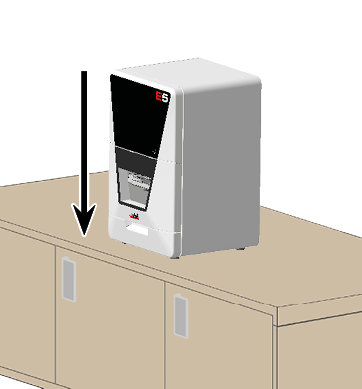

  18. Posizionarla su una superficie in grado di sostenerne il peso.

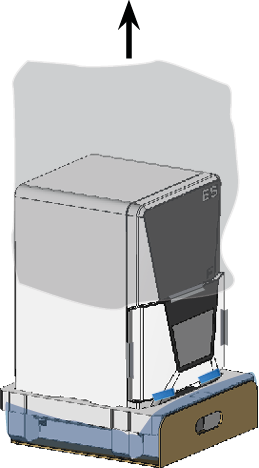

  19. Estrarre verso l'alto la copertura di protezione dell'involucro dalla macchina.







  20. Togliere i nastri adesivi sul lato sinistro e destro del coperchio per assistenza inferiore.

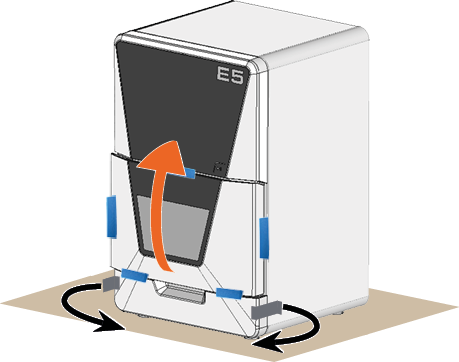

  21. Aprire lo sportello del vano di lavoro.

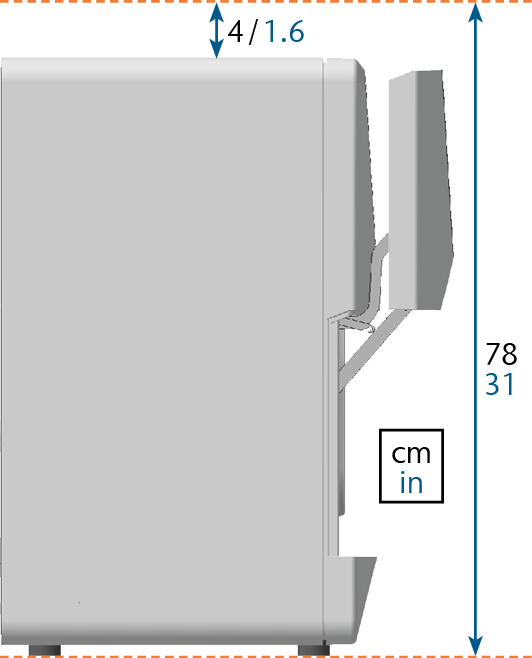

  22. AVVISO! Assicurarsi che le seguenti distanze di sicurezza siano sempre rispettate.

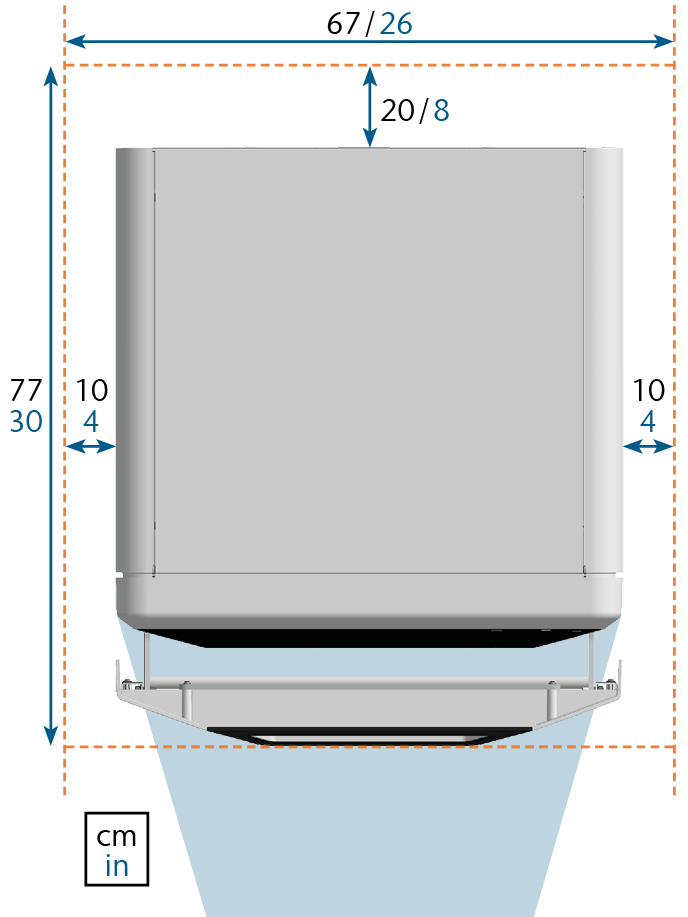

    Vista dall'alto

    Area blu: area di lavoro

    Vista laterale



  23. AVVISO! Danneggiamento del modulo dell'asse A-B e del mandrino a causa della rotazione del modulo dell'asse A-B

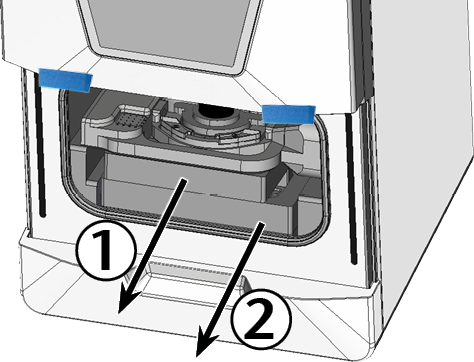

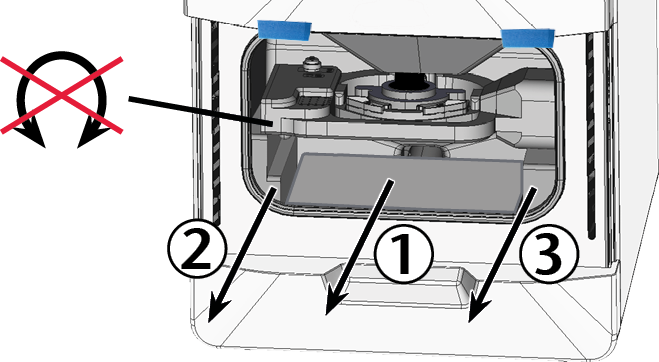

  24. Estrarre le 5 parti del fermo per il trasporto dal vano di lavoro senza ruotare il modulo dell'asse A-B:

    1. rimuovere le parti centrali con un movimento dall'alto verso il basso.

    2. Inclinare la parte sinistra verso l'interno e rimuoverla. Rimuovere la parte destra nello stesso modo.

  25.



    • Nel vano di lavoro rimane solo il fermo mandrino nel portapezzo grezzo con funzione di parte del fermo per il trasporto.

      Rimuovere il fermo mandrino durante la messa in servizio.

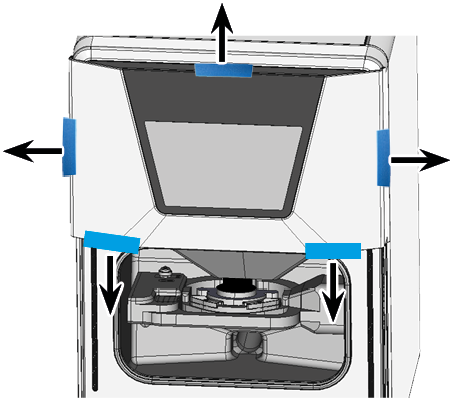

  26. Rimuovere i fermi dello sportello del vano di lavoro.

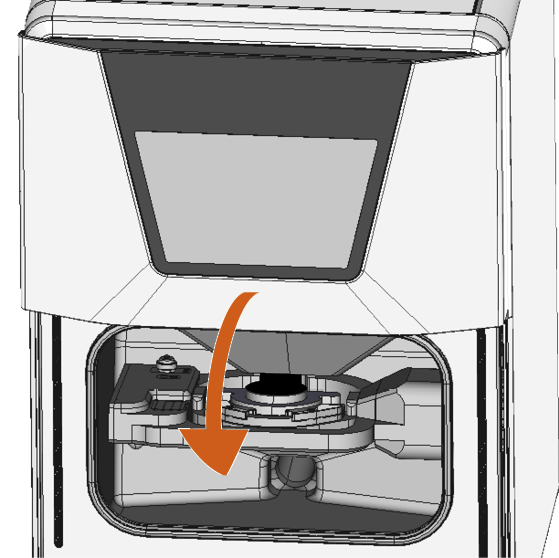

  27. Chiudere lo sportello del vano di lavoro.

    La messa in servizio è possibile solo con lo sportello del vano di lavoro chiuso.

  28.

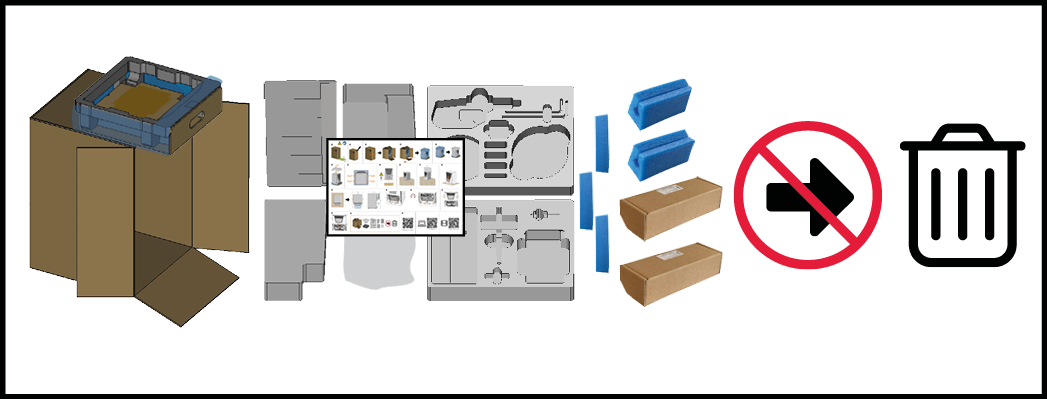

  29. conservare tutte le parti del fermo per il trasporto e il kit di imballaggio per eventuali spedizioni di assistenza.
