Si applica a: E4

Panoramica macchina

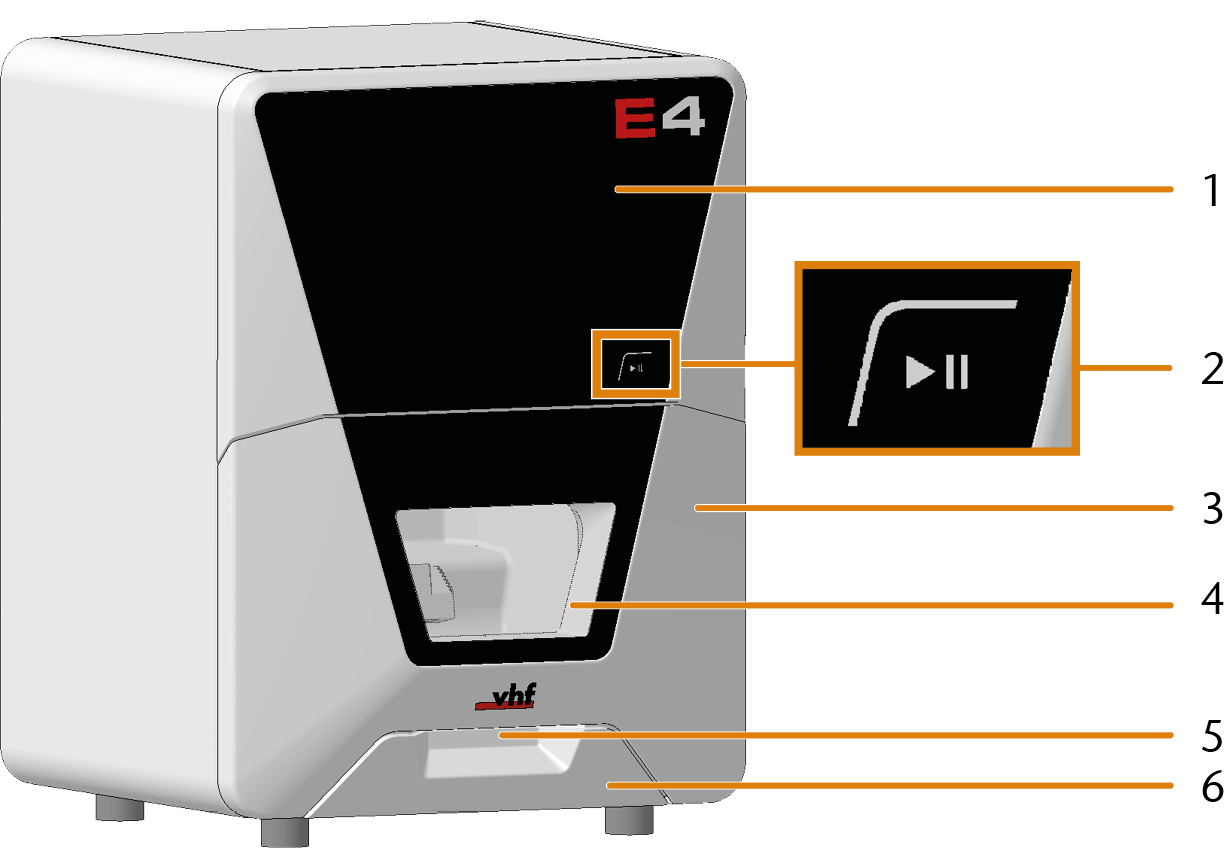

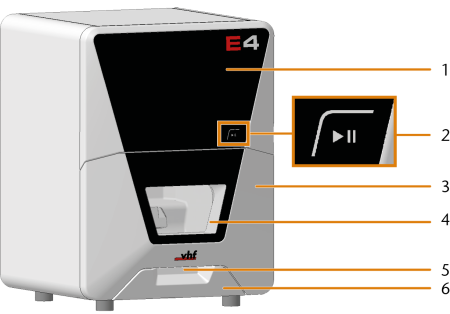

Lato anteriore della macchina

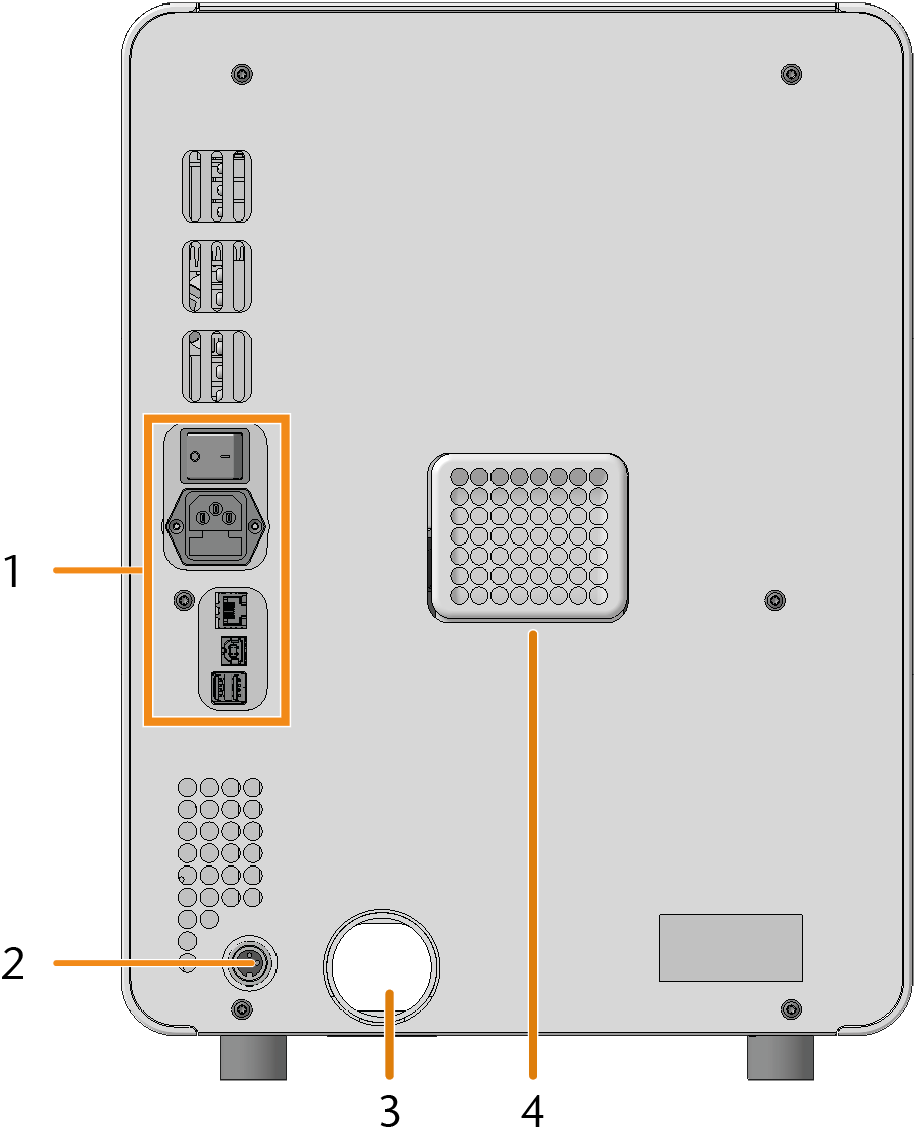

Lato posteriore della macchina

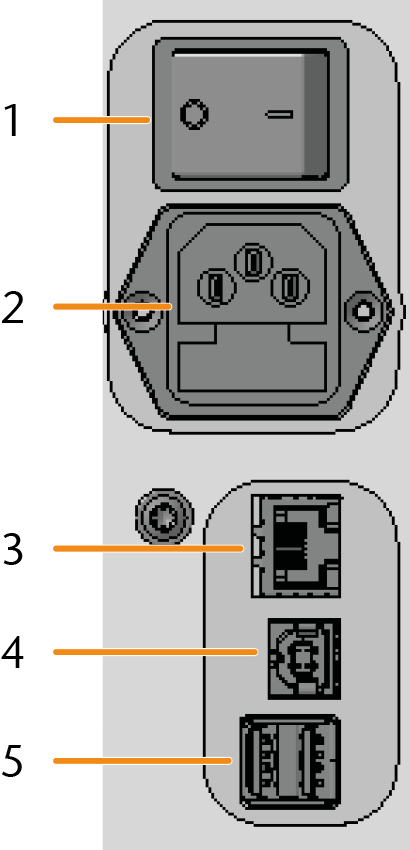

Pannello collegamenti

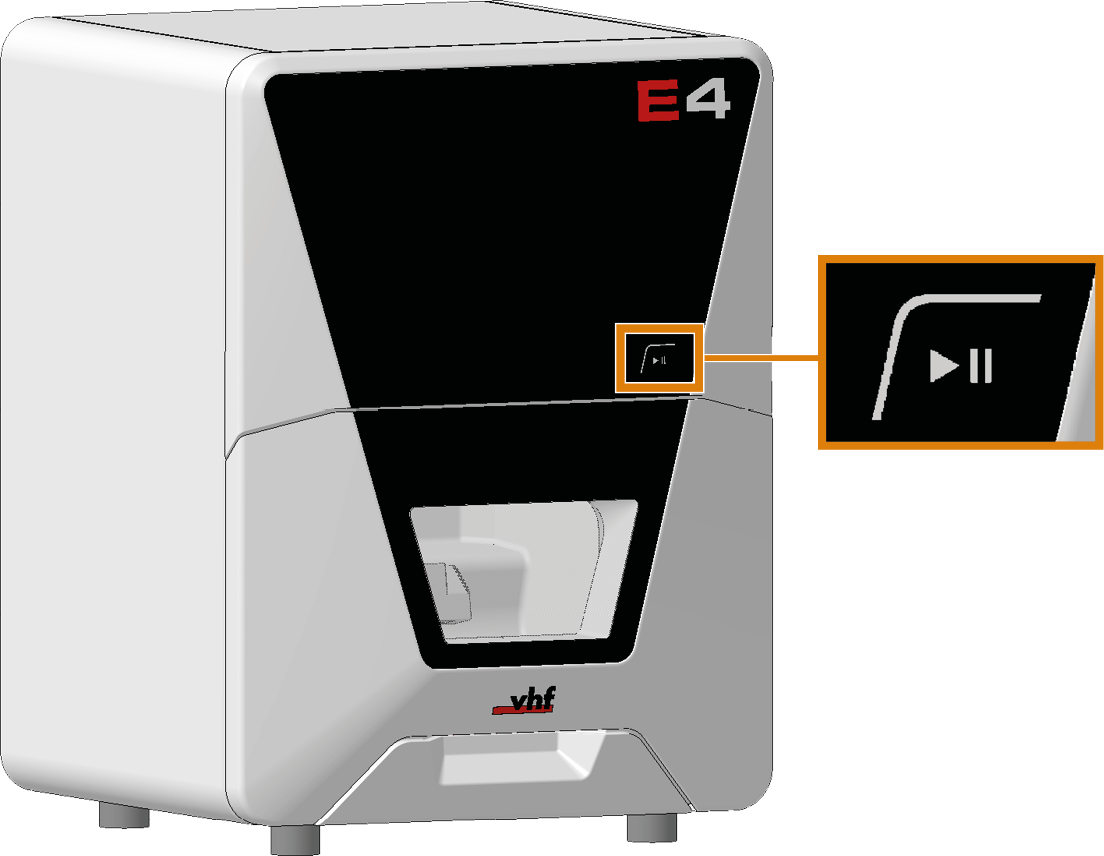

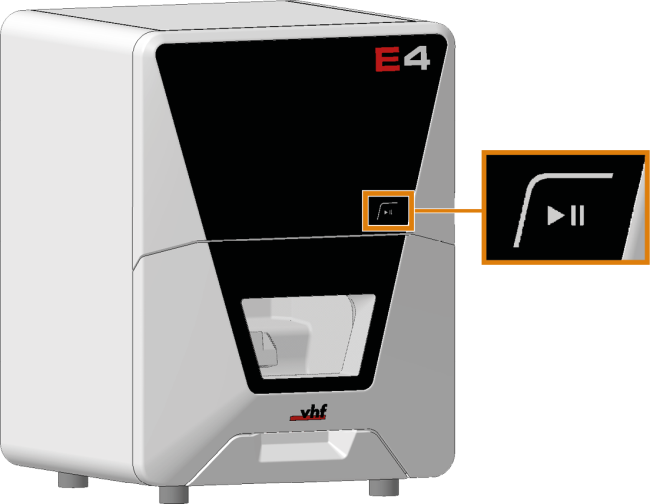

Tasto Start

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

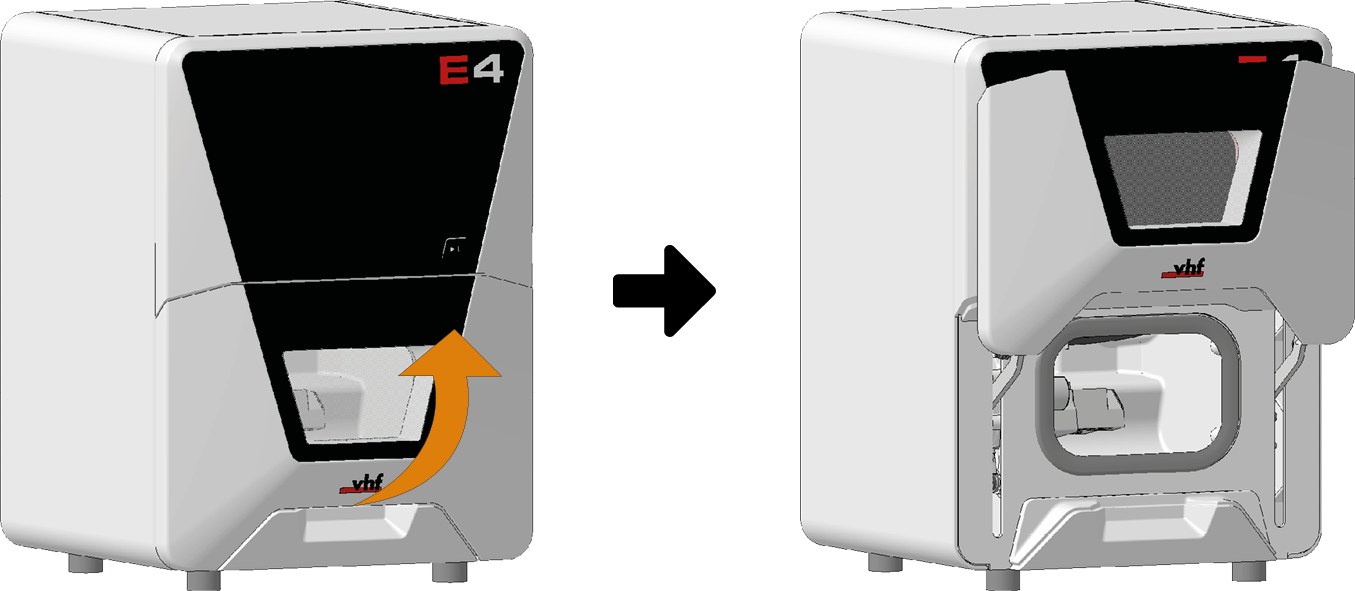

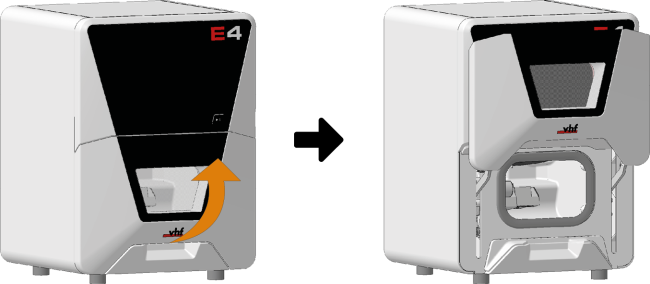

• Per aprire o chiudere lo sportello del vano di lavoro, tirarlo verso l’alto o spingerlo verso il basso con la mano. Utilizzare l’impugnatura rientrata dello sportello.

Leva per lo sblocco d’emergenza dello sportello del vano di lavoro

Sul lato inferiore della macchina è collocata, a destra, la leva per lo sblocco d’emergenza.

 Apertura di emergenza dello sportello del vano di lavoro

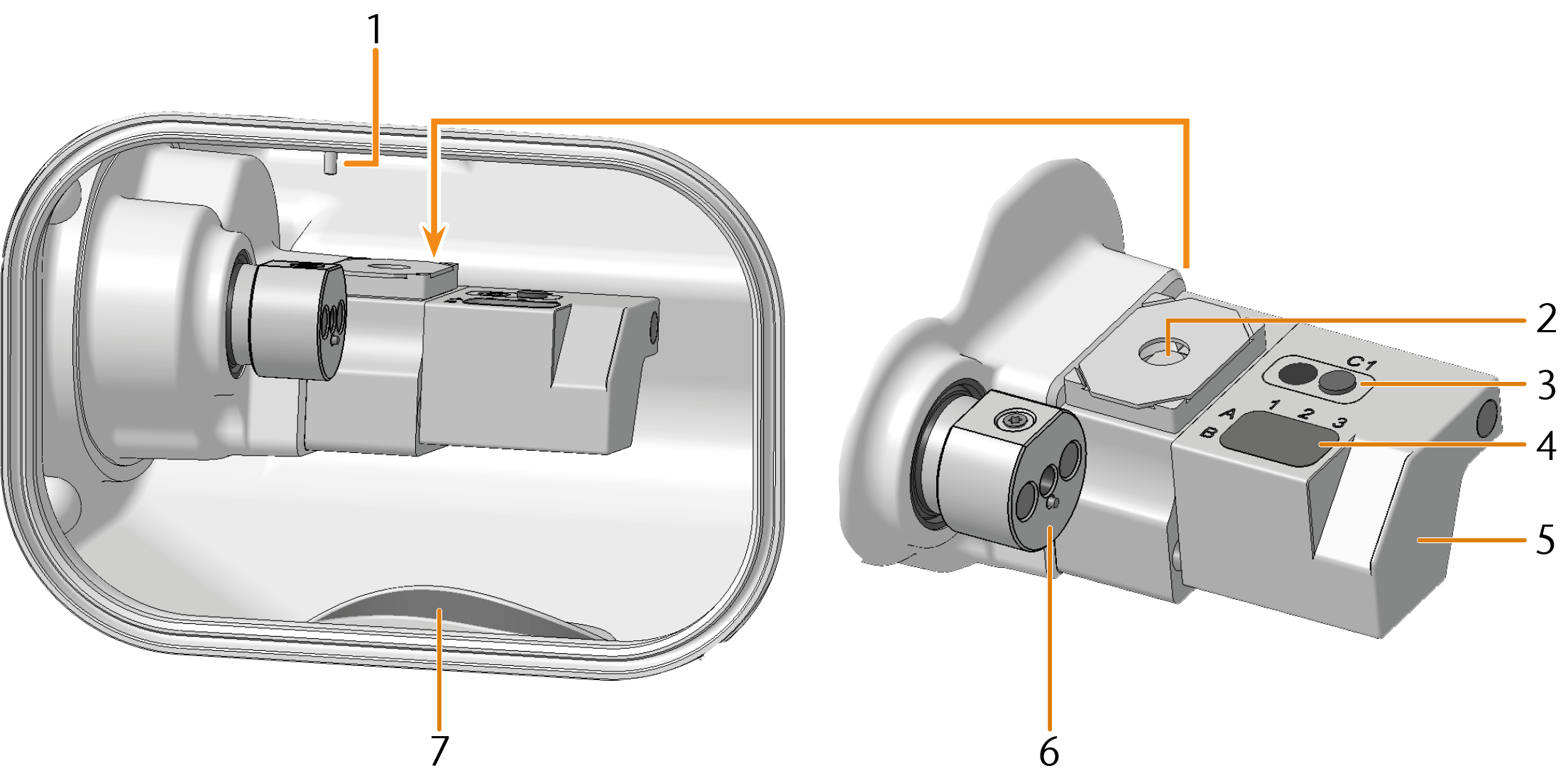

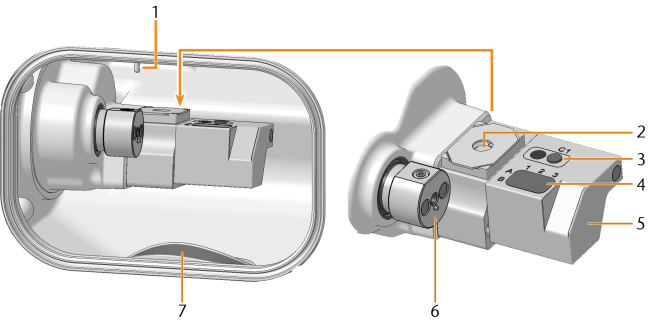

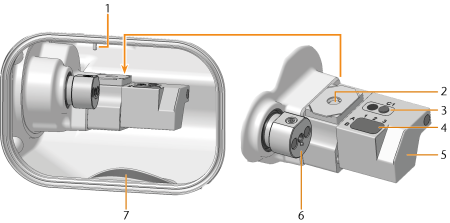

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.

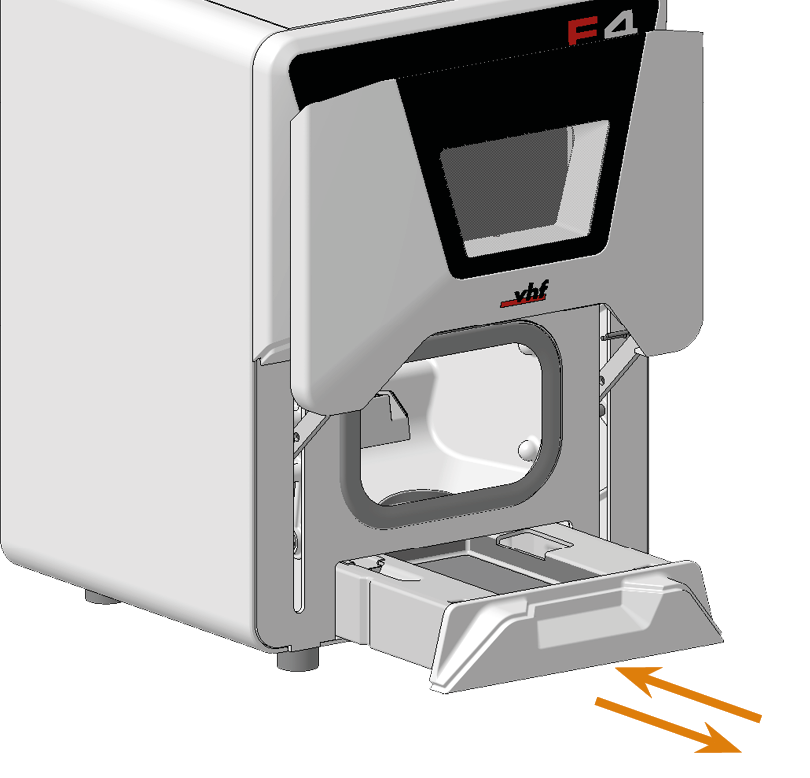

Recipiente del refrigerante e contenitore per lavorazione a secco

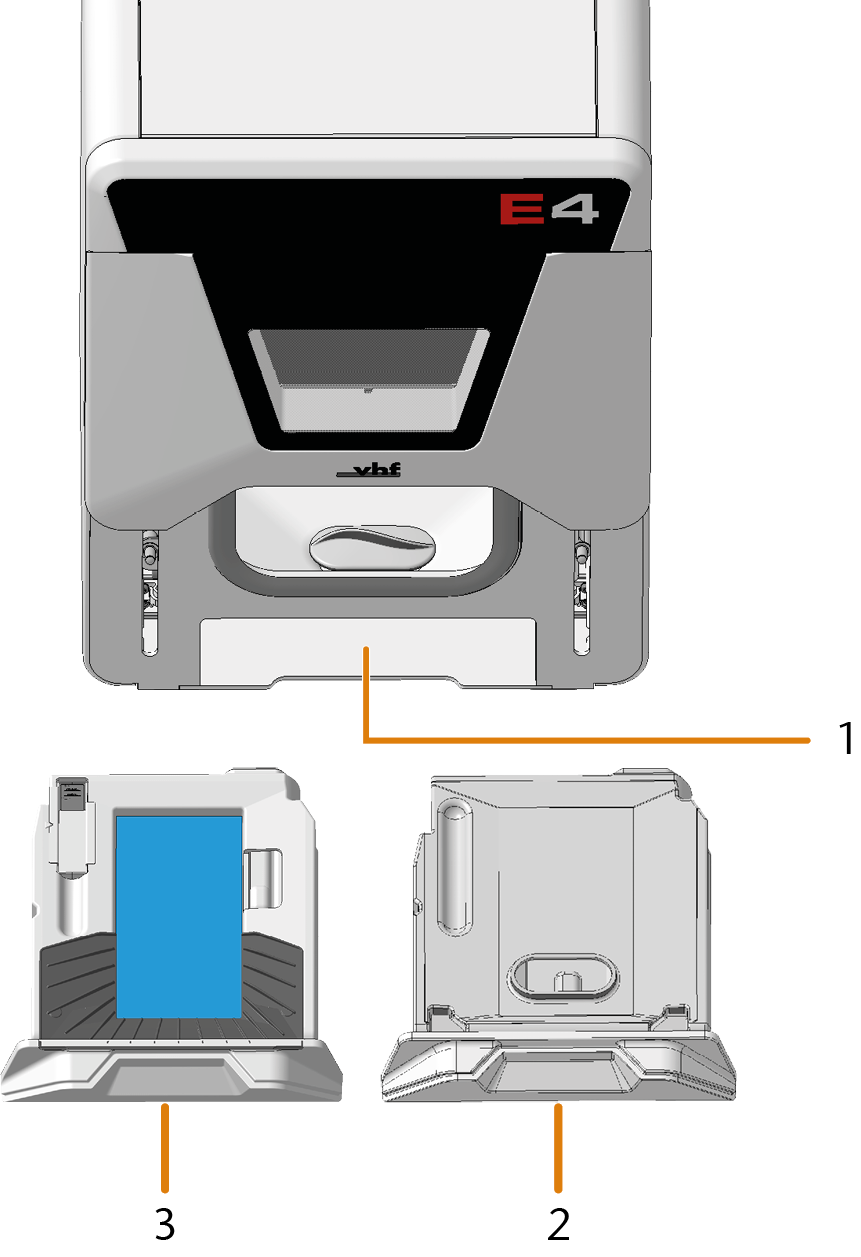

Il tuo E4 utilizza i seguenti contenitori intercambiabili:

• Recipiente del refrigerante per lavorazione a umido

• Contenitore per lavorazione a secco (accessorio opzionale Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina.)

È possibile richiedere un accessorio opzionale Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina. dal servizio clienti.

A seconda della modalità di lavorazione, il contenitore richiesto deve trovarsi nello scomparto sotto il vano di lavoro.

Senza un contenitore per lavorazione a secco, il sistema di estrazione dell’aria collegato non genera il livello di vuoto necessario nel vano di lavoro.

Assi

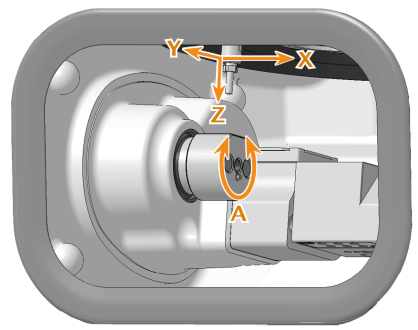

Questa macchina ha4 assi: 3 assi lineari e 1 asse rotante.

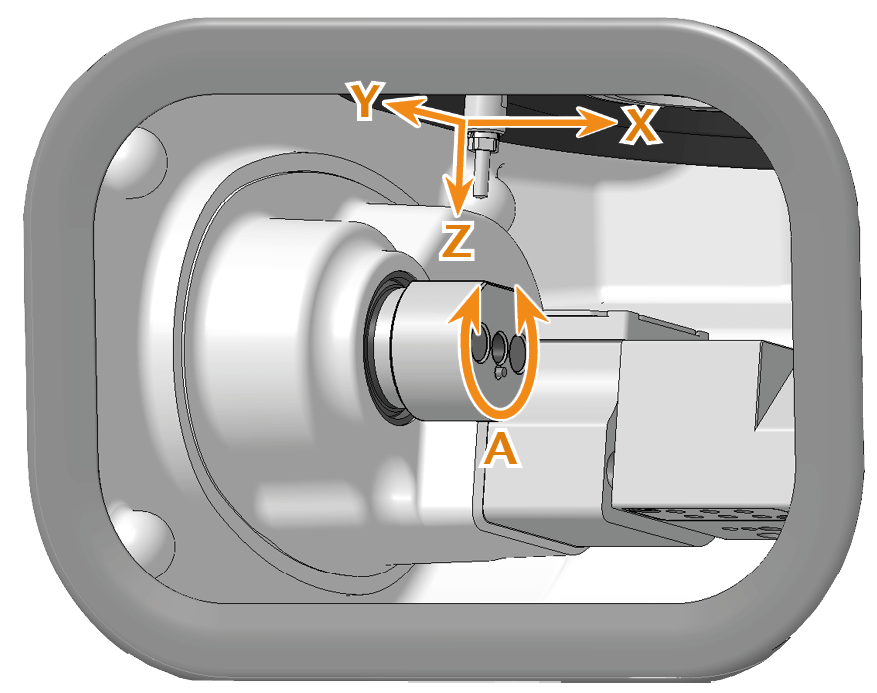

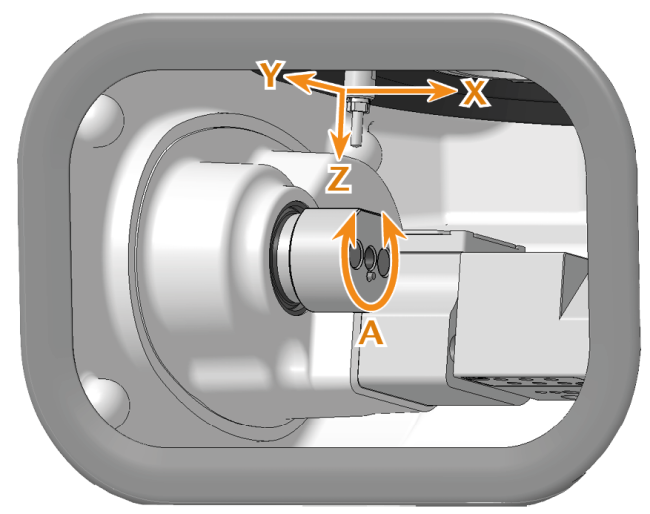

• Assi lineari X, Y, Z

  Il mandrino si muove lungo questi assi.

• Asse rotante A

  Il portapezzi ruota intorno a questo asse.

Targhetta di identificazione e numero di serie

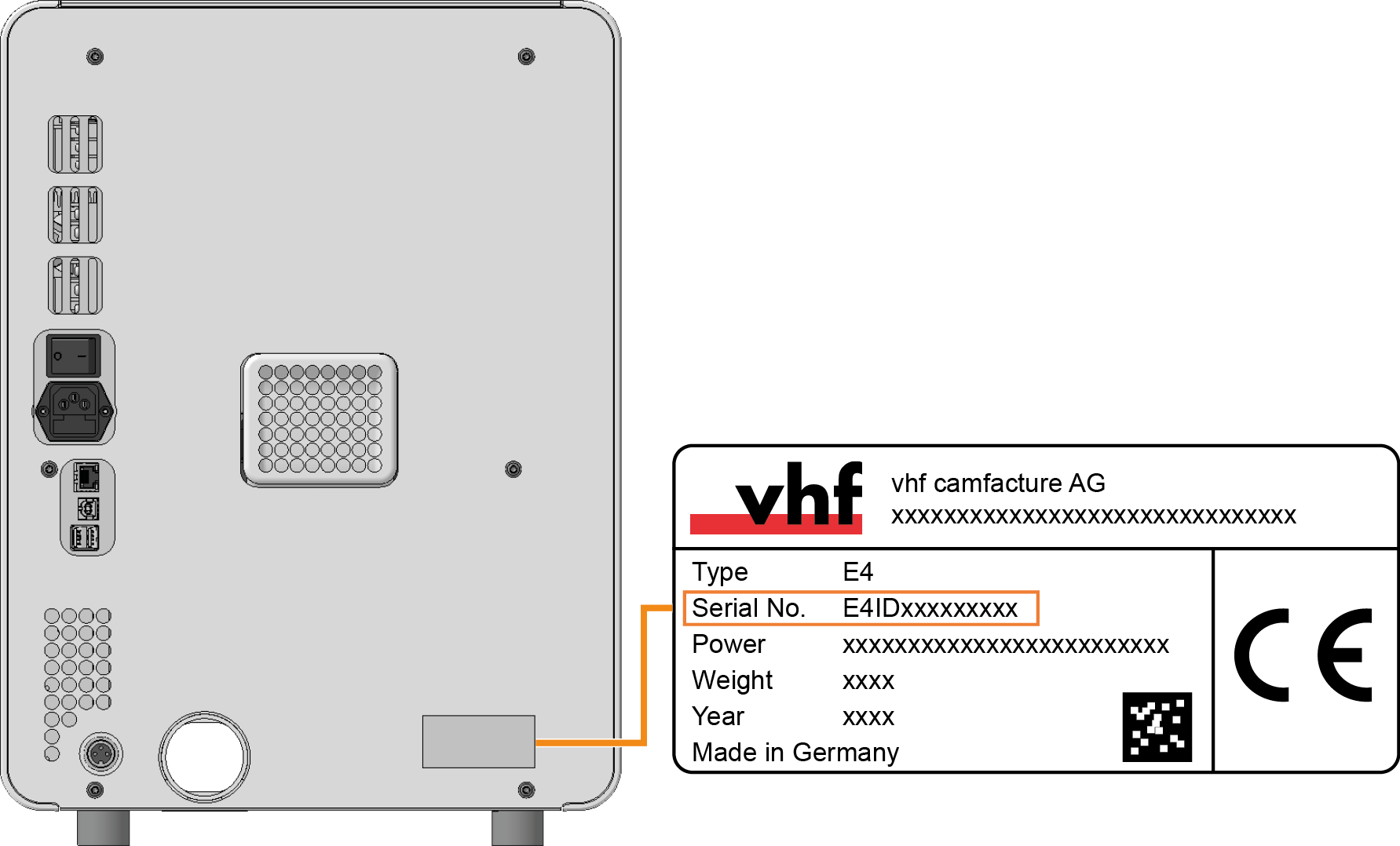

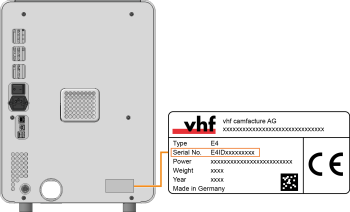

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui:
