Si applica a: E4

Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

È necessario sostituire il refrigerante nei seguenti casi:

  • L’intervallo di sostituzione nella tabella di manutenzione è stato superato.
  • Il refrigerante è sporco.
  • In caso di odori acri provenienti da un biofilm sul refrigerante.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

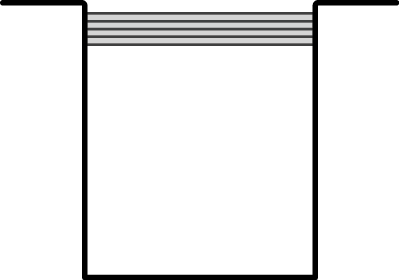

    • 1 x Recipiente di raccolta con filtro per i residui di lavorazione (filtro opzionale)

    • 1 x Detergente delicato (facoltativa)

    • 1 x Spazzola di pulizia

    • 1 x Filtro di ricambio (facoltativa)

  2. Se necessario, rimuovere l’acqua di condensa dal retro della macchina.

  3. Aprire lo sportello del vano di lavoro.

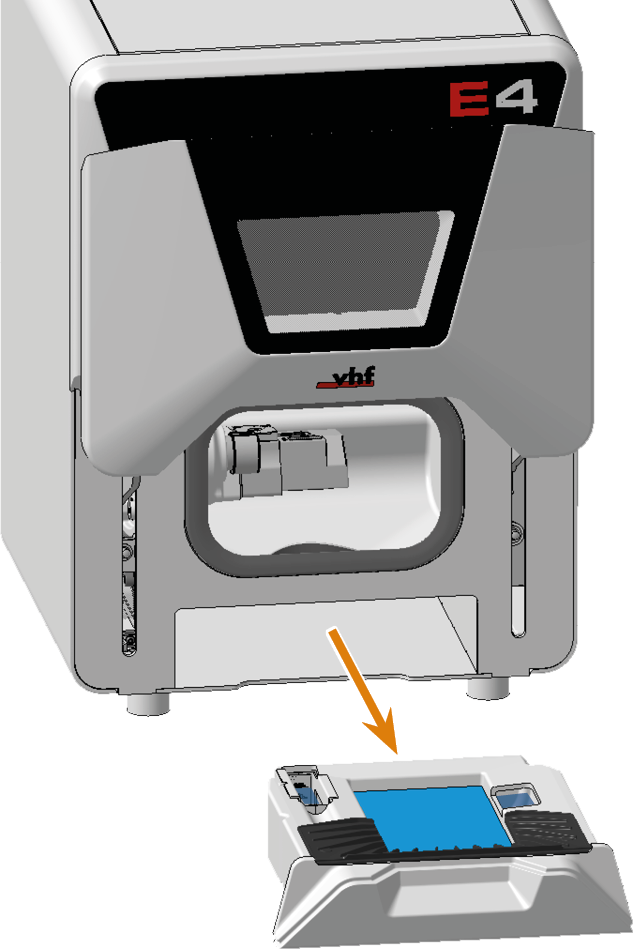

  4. Estrarre il recipiente del liquido di raffreddamento dalla macchina.

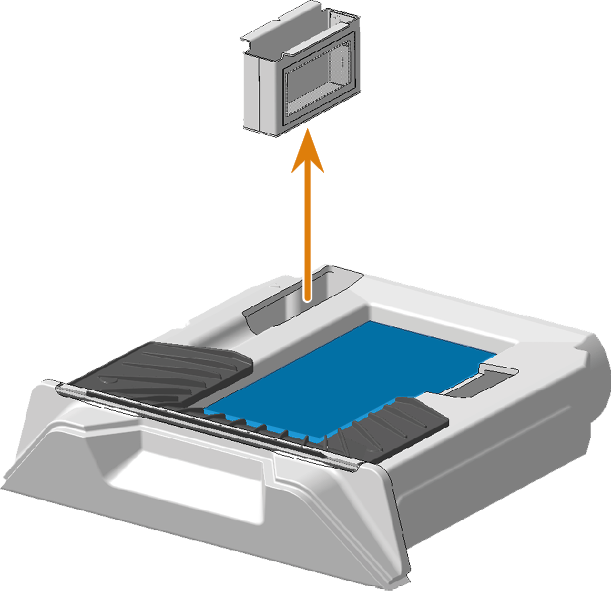

  5. Rimuovere il filtro a cestello dal recipiente del liquido di raffreddamento.

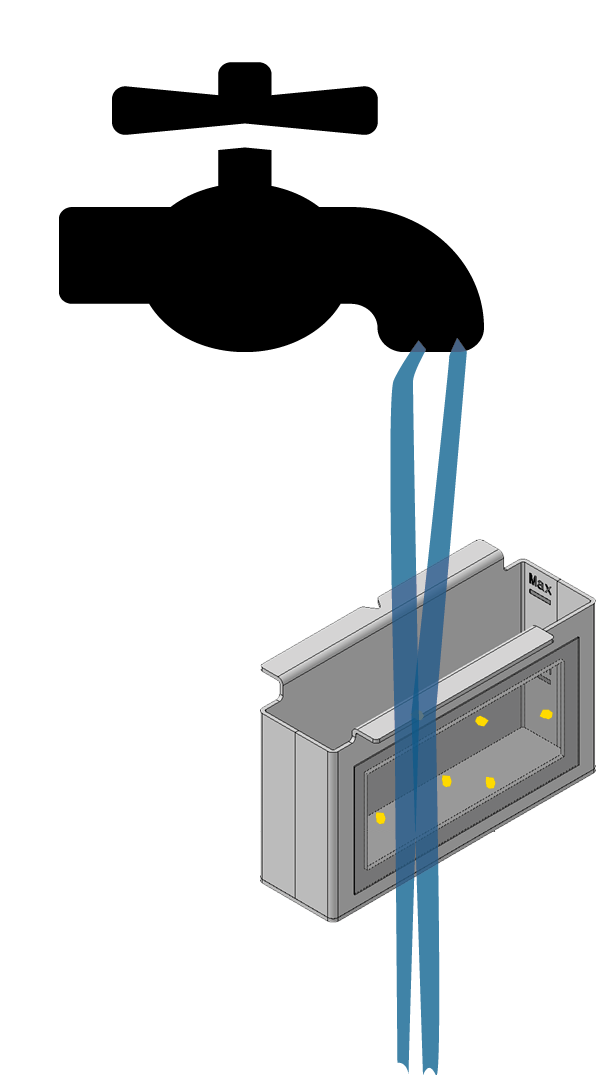

  6. Pulire il filtro a cestello sotto l'acqua corrente.

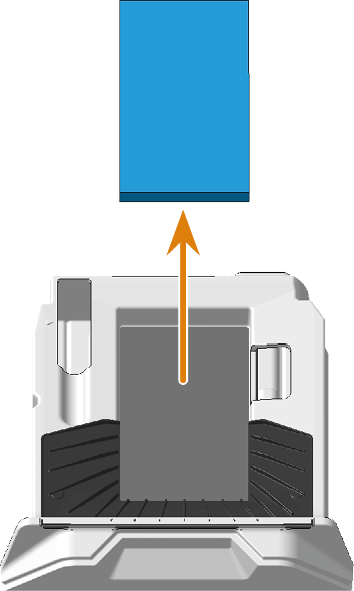

  7. Rimuovere il tappetino filtrante grossolano dal recipiente del liquido di raffreddamento.

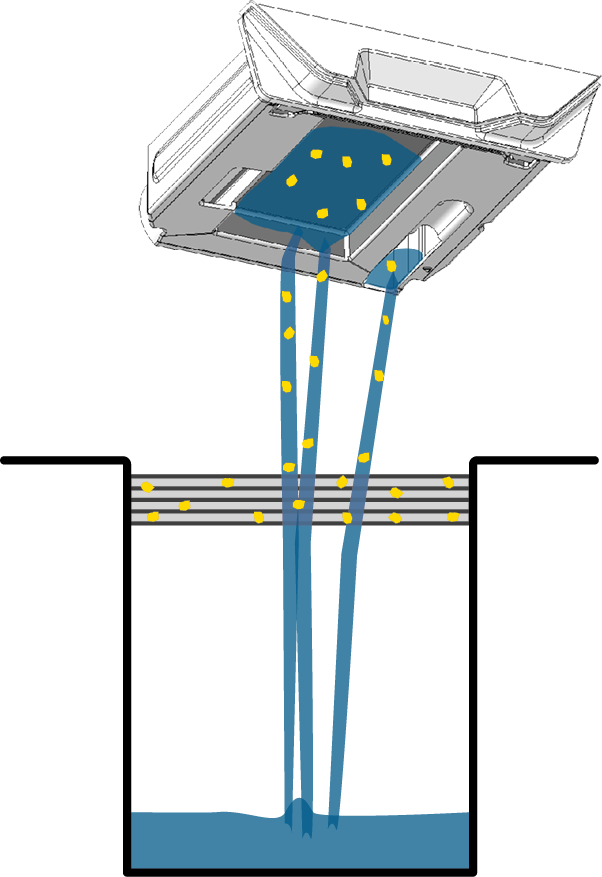

  8. Versare il refrigerante nel contenitore di raccolta.

    L'uso di un filtro nel recipiente di raccolta può semplificare lo smaltimento.

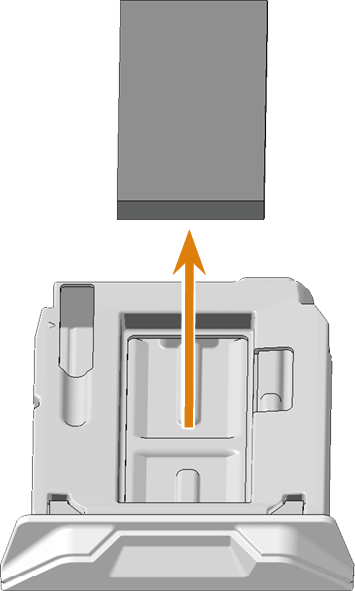

  9. Rimuovere il tappetino filtrante fine dal recipiente del liquido di raffreddamento.

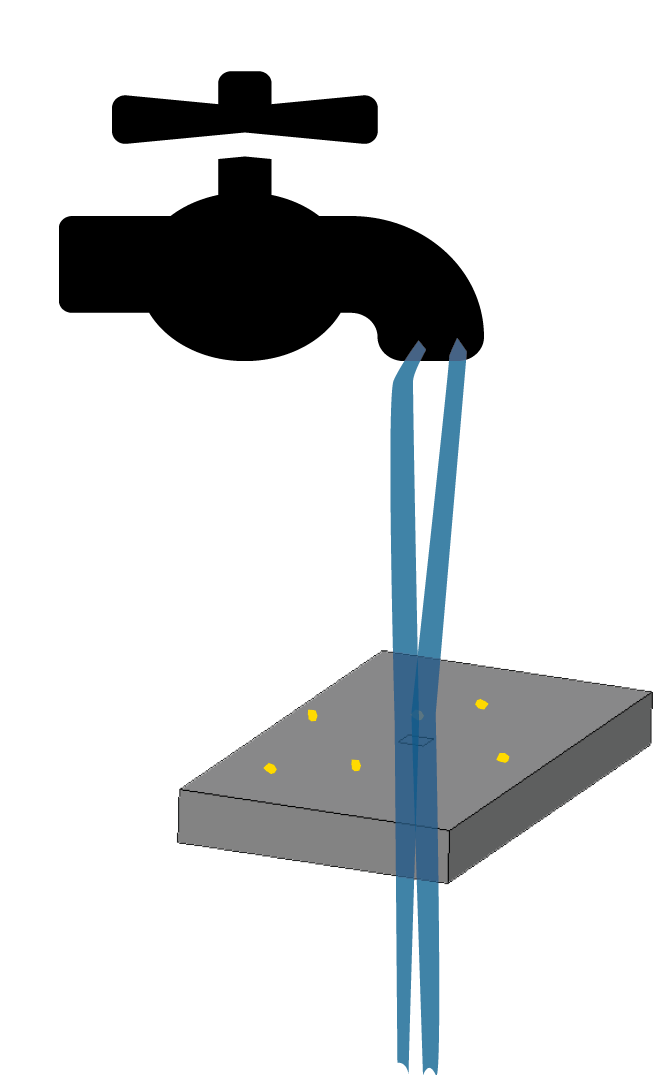

  10. Pulire entrambi i tappetini filtranti in acqua corrente.

    Se in questo modo non è possibile pulire i tappetini filtranti, tenere pronti i filtri di ricambio. Bagnare con acqua il tappetino filtrante fine.

    11.

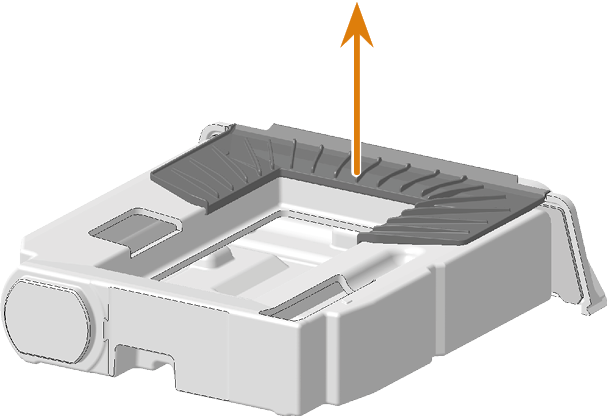

  11. Rimuovere il tappetino sul ritorno dal recipiente del liquido di raffreddamento e pulirlo con cura con la spazzola per la pulizia.

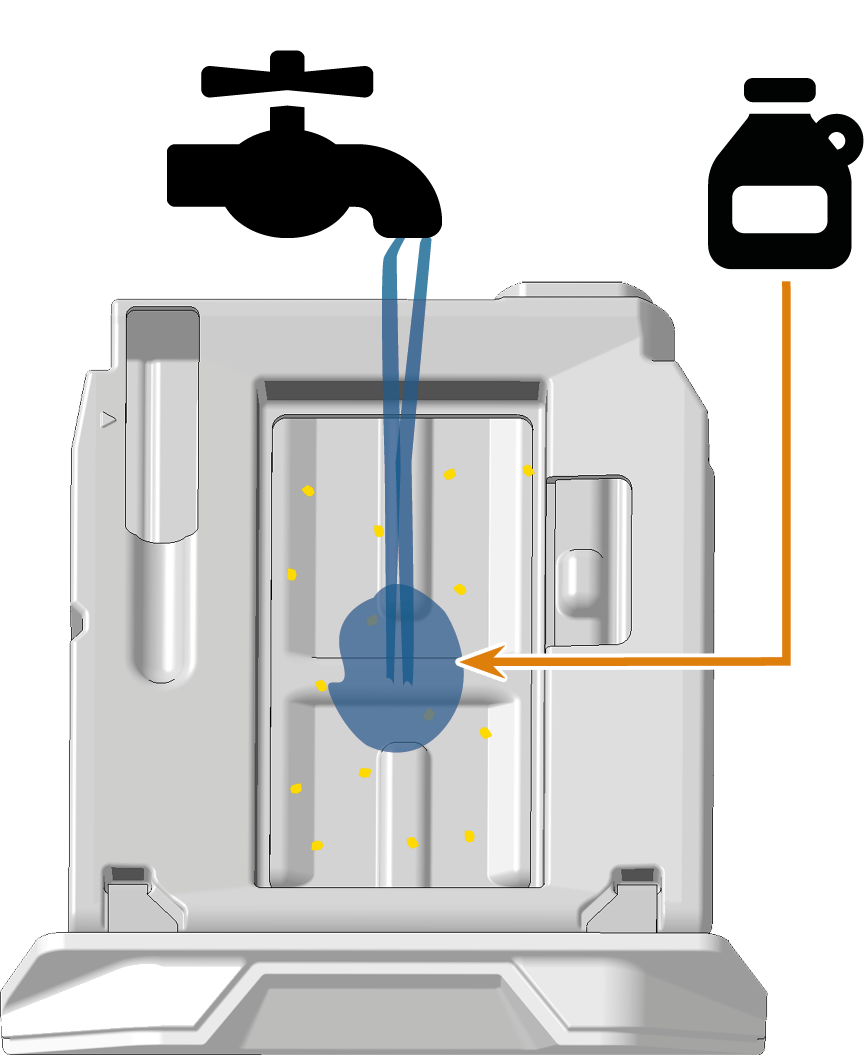

  12. Riempire d'acqua il recipiente del liquido di raffreddamento per la pulizia. Aggiungere un detergente delicato (opzionale).

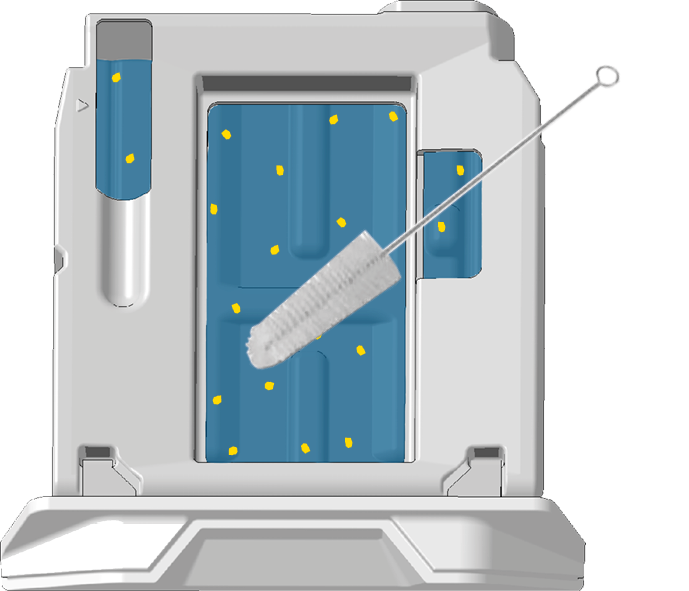

  13. Pulire a fondo il recipiente del liquido di raffreddamento con la spazzola per la pulizia.

    Versare l’acqua di pulizia nel recipiente di raccolta.

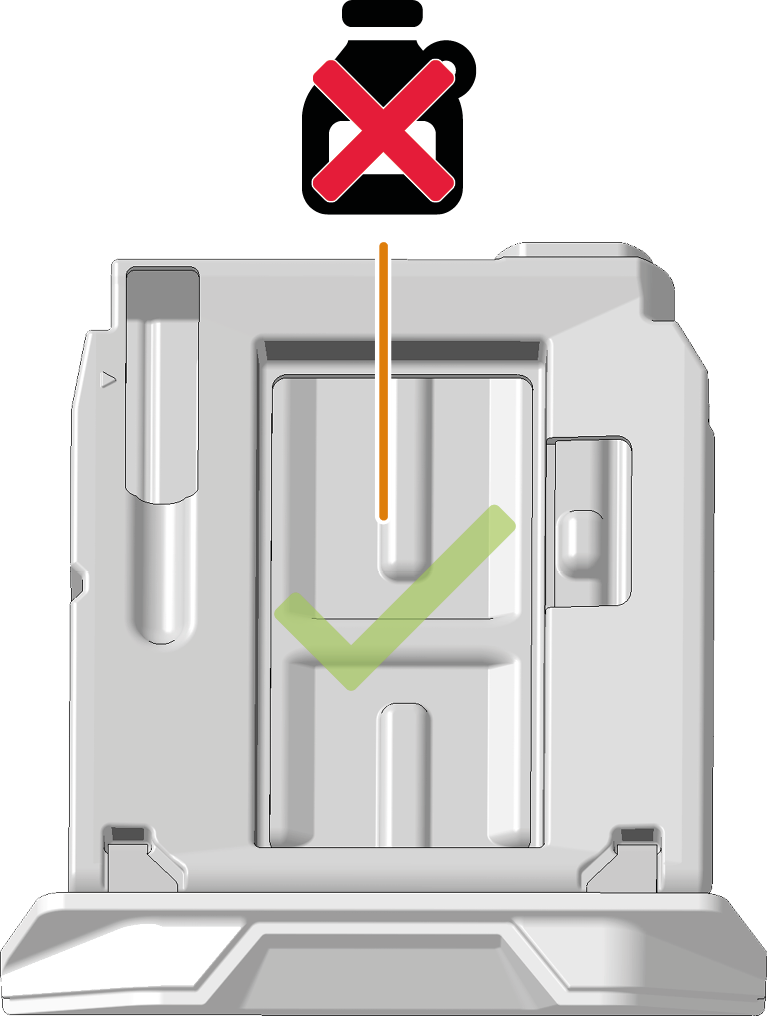

  14. Se è stato utilizzato un detergente, accertarsi che non vi siano residui nel recipiente del liquido di raffreddamento.

    • Il recipiente del liquido di raffreddamento è completamente privo di residui di liquido, di lavorazione e di pulizia.

      •









  15. Inserire il tappetino sulla linea di ritorno:

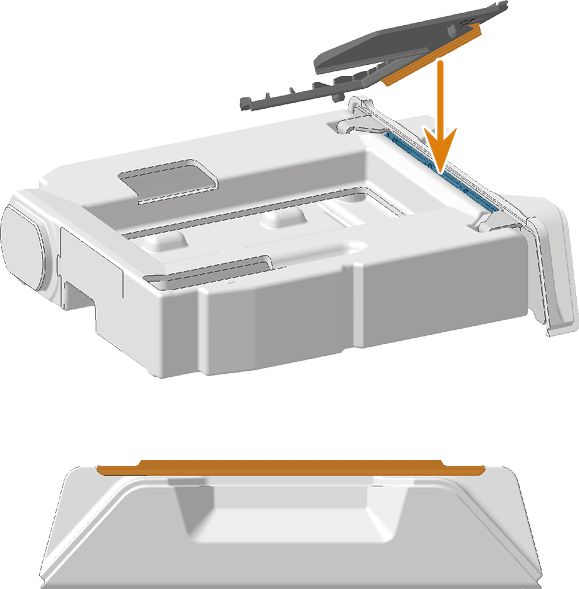

    1. Posizionare il labbro sul lato inferiore del tappetino sul ritorno nella scanalatura del recipiente del liquido di raffreddamento e premere con forza. Assicurarsi che poggi in modo uniforme sul recipiente del liquido di raffreddamento.

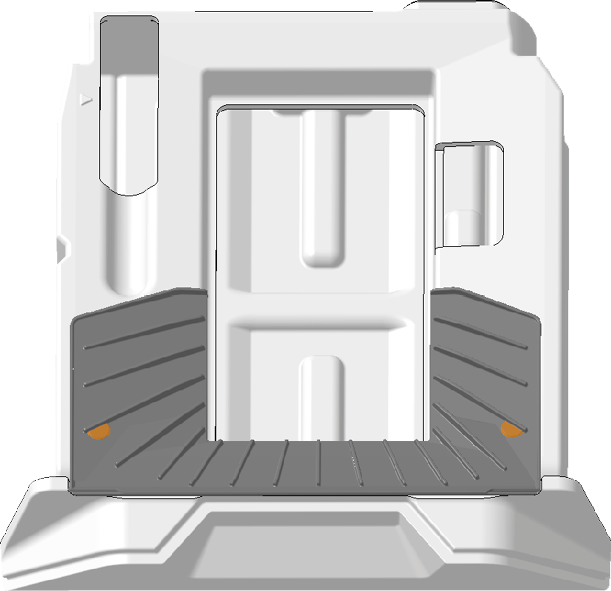

    2. Premere saldamente il tappetino sul ritorno in corrispondenza dei due contrassegni accanto all'apertura sul recipiente del liquido di raffreddamento

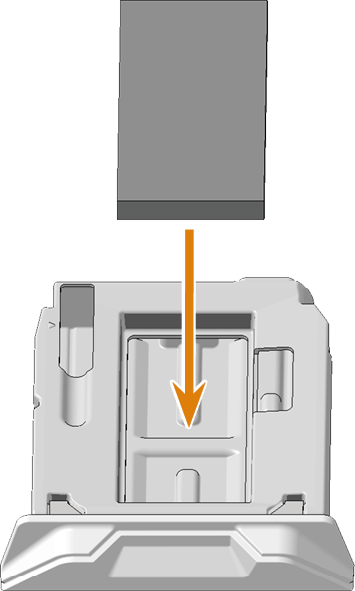

  16. Posizionare il tappetino filtrante fine nel recipiente del liquido di raffreddamento.

  17. Posizionare il tappetino filtrante grossolano nel recipiente del liquido di raffreddamento.

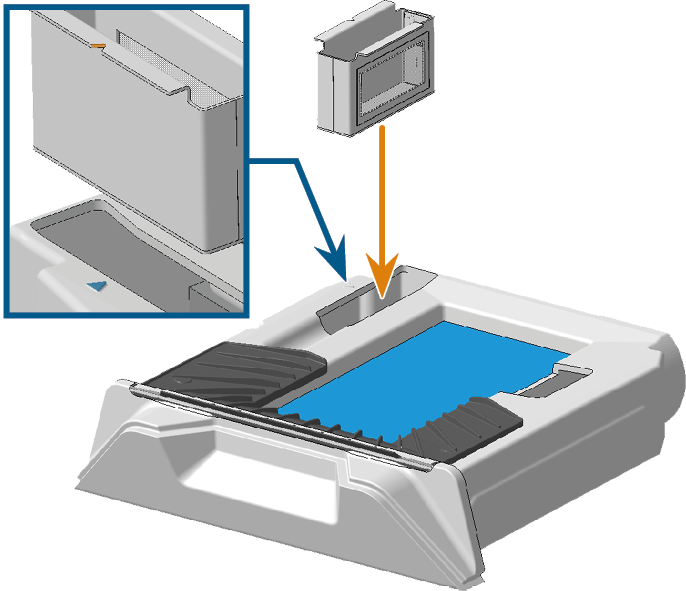

  18. Inserire il filtro a cestello. Assicurarsi che l'incavo del filtro a cestello sia rivolto verso il segno sul recipiente del liquido di raffreddamento.







  19. Riempire il recipiente del liquido di raffreddamento.

Rabboccare il liquido di raffreddamento

Qual è il prossimo passo?

Smaltire il liquido di raffreddamento:

Smaltimento del liquido di raffreddamento e dei residui di lavorazione
