Si applica a: E4

Sostituzione del tastatore di misura

Il tastatore di misura si trova nel vano di lavoro:

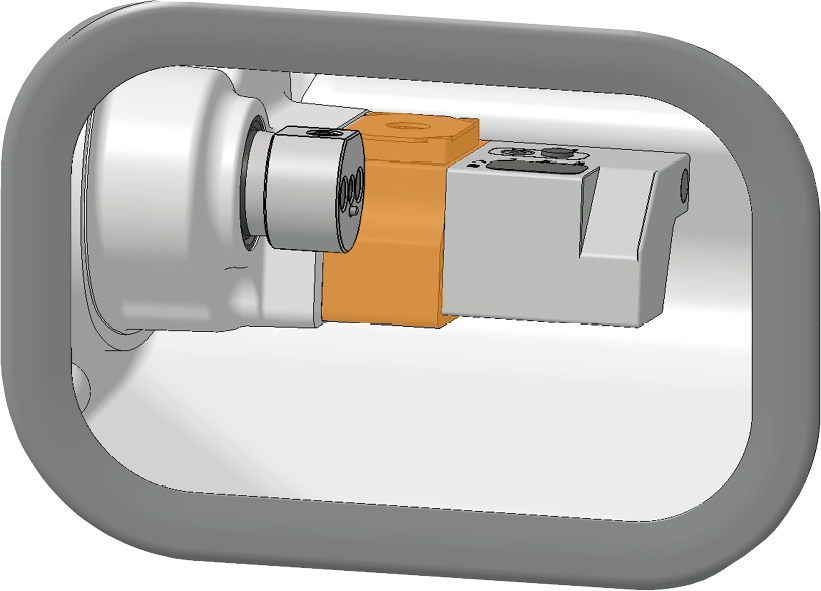

tastatore di misura nel vano di lavoro contrassegnato in arancione

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

    • 1 x Tastatore di misura di ricambio

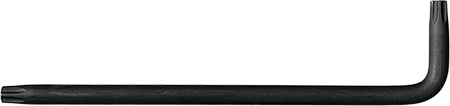

    • 1 x Cacciavite angolare TX20



    • 1 x Inserto per magazzino utensili



    • 1 x Inserto per AirTool



    • 3 x Cappuccio



  2. Aprire lo sportello del vano di lavoro.

  3. ATTENZIONE!Indossare i guanti.

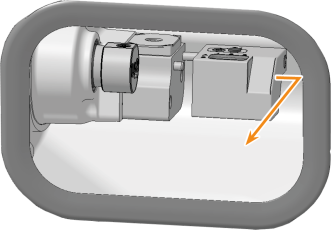

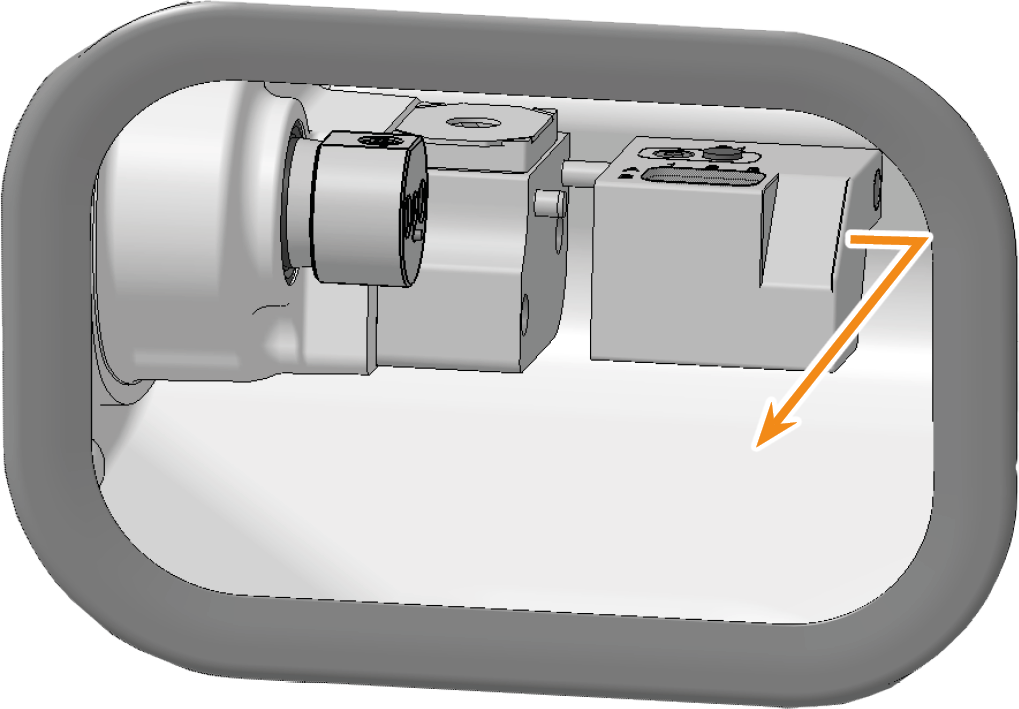

  4. Rimuovere il magazzino utensili.

  5. Chiudere DentalCNC.

    6.

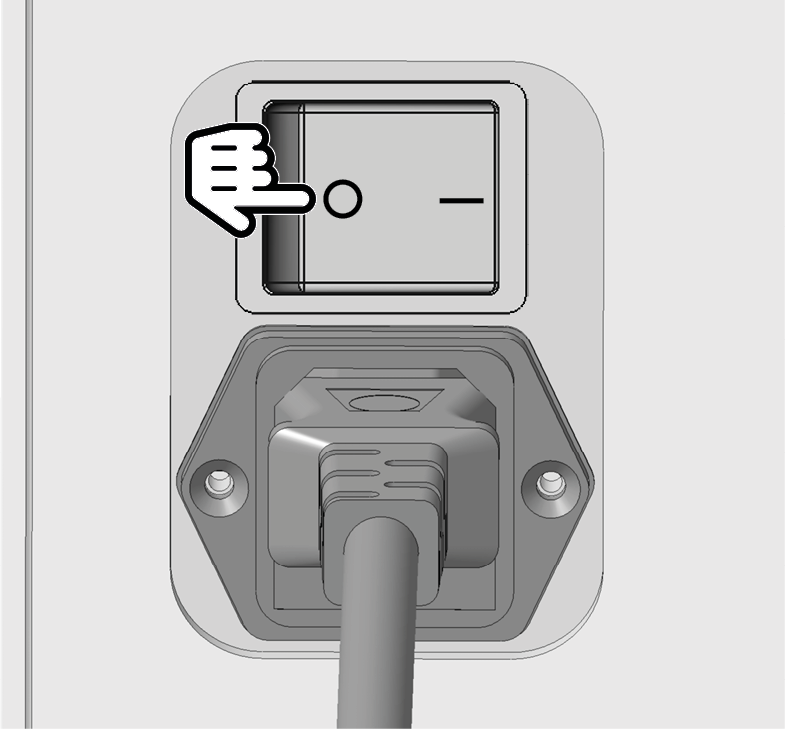

  6. Spegnere la macchina con l’interruttore di alimentazione principale.

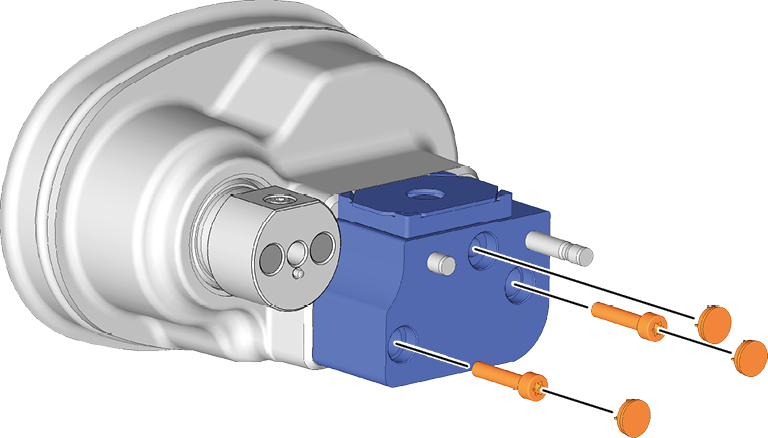

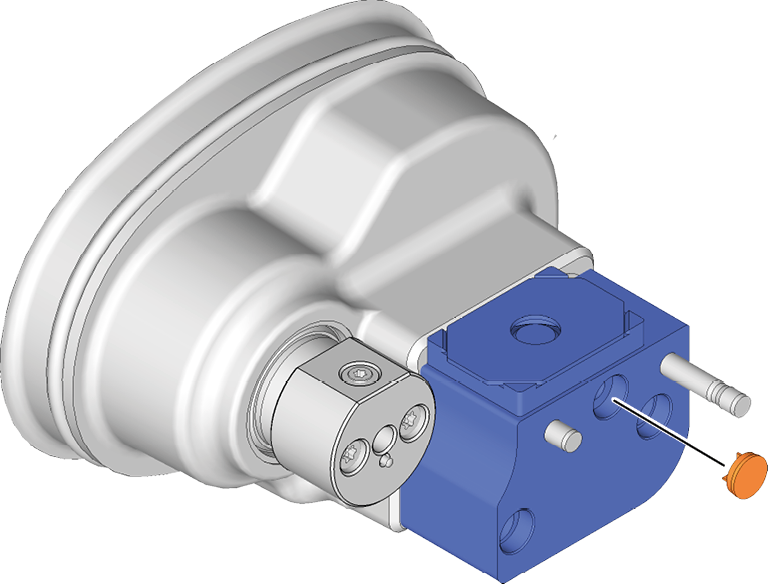

  7. Togliere i cappucci e le viti.

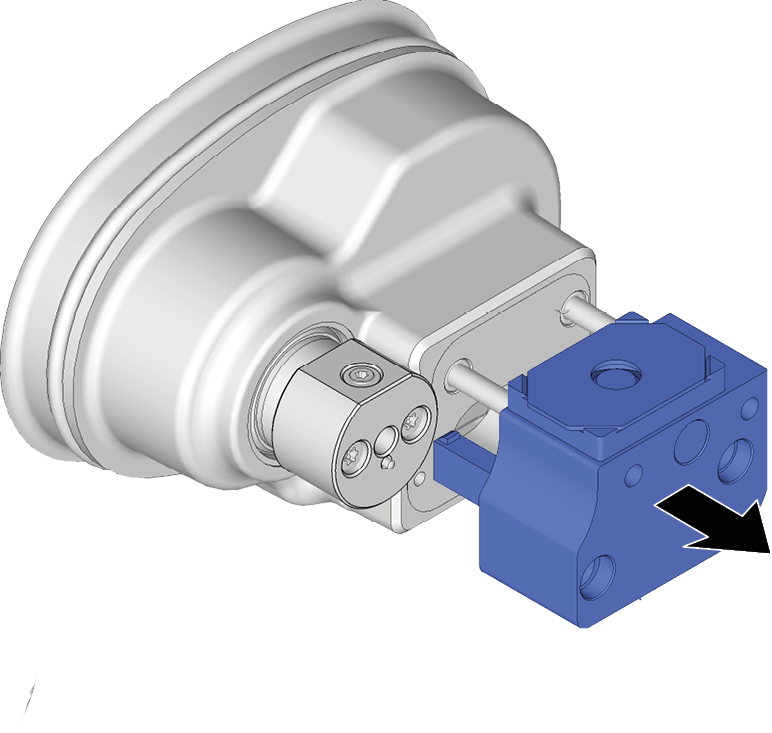

  8. Estrarre con cautela il tastatore di misura. Fare attenzione al cavo del tastatore di misura inserito.

    9.



  9. Se non si riesce più a staccare il tastatore di misura dal supporto:

    1. Rimuovere il cappuccio.

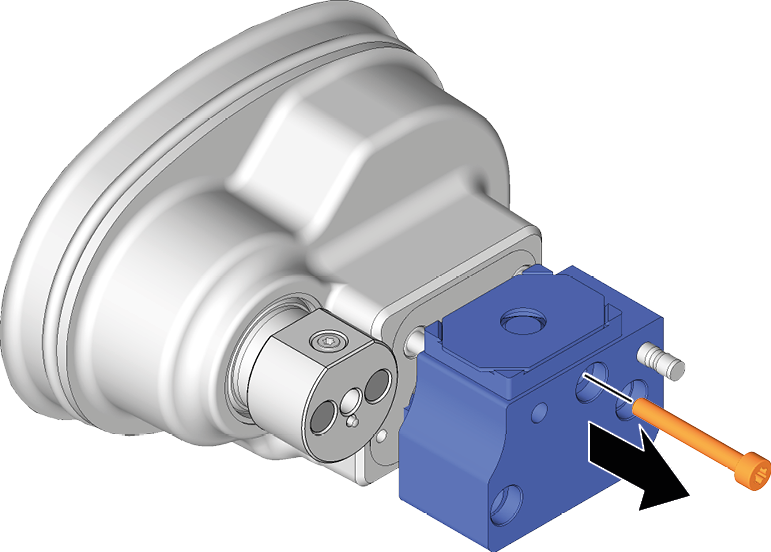

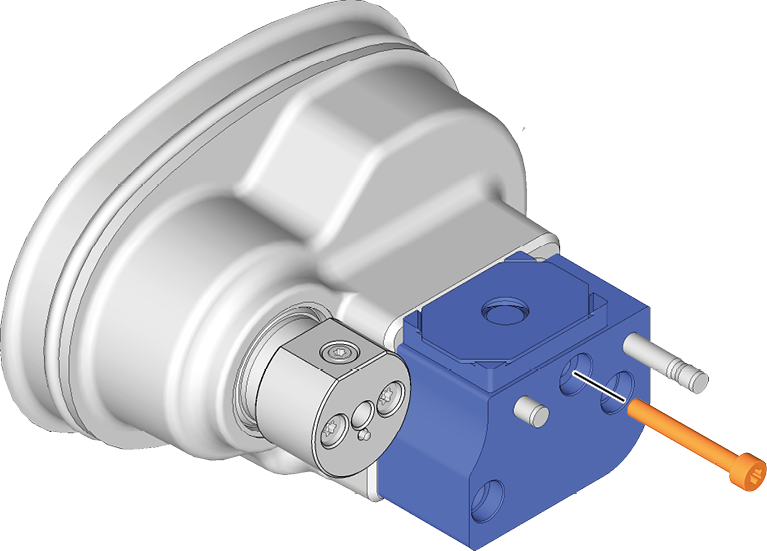

    2. Avvitate la vite a testa cilindrica M4 x 30 (in dotazione con la macchina).

      • Il tastatore di misura viene sbloccato.

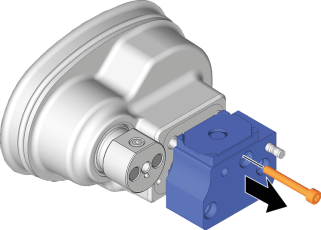

    3. Rimuovere la vite dal tastatore di misura.

    4. Estrarre con cautela il tastatore di misura. Fare attenzione al cavo del tastatore di misura inserito.

    10.

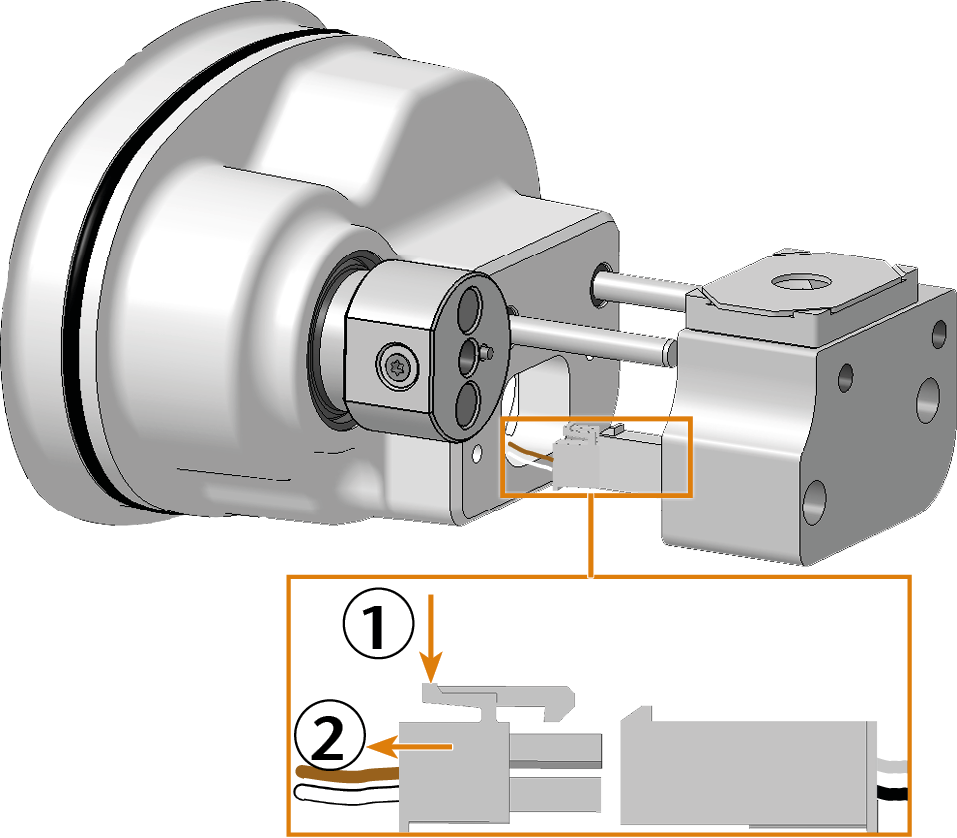

  10. Premere la staffa sul connettore del cavo del tastatore di misura e tirare il connettore estraendolo dalla presa.



  11. Rimuovere il tastatore di misura dal vano di lavoro.

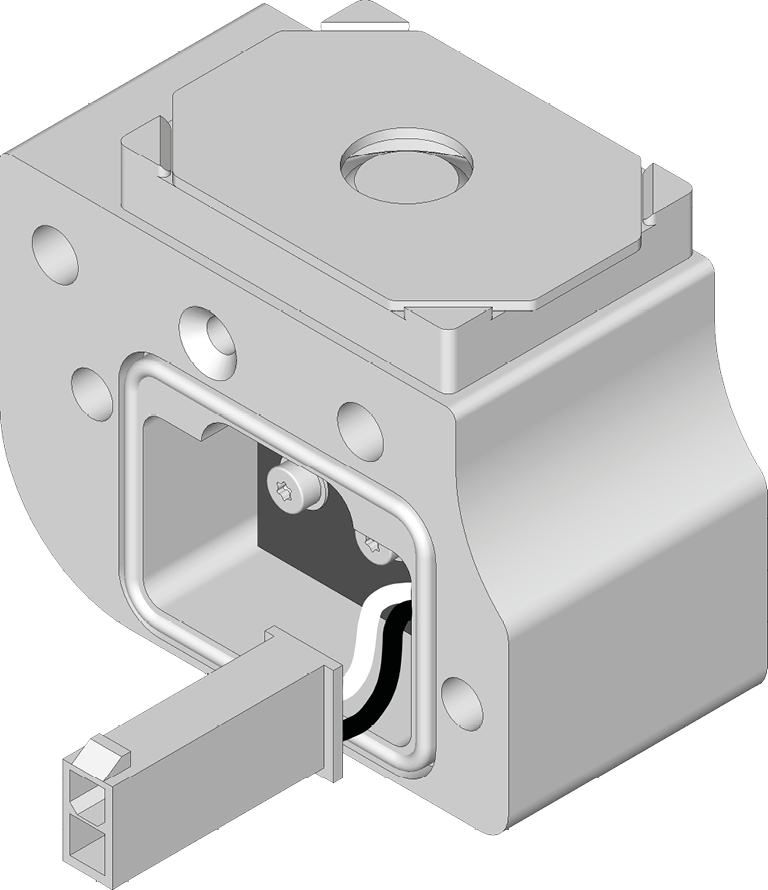

  12. Tenere a portata di mano il tastatore di misura di ricambio.

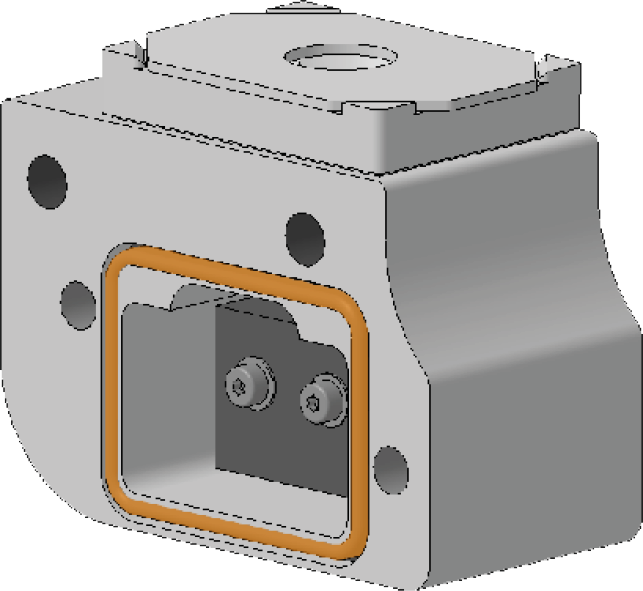

    Assicurarsi che la guarnizione (contrassegnata in arancione) sia inserita correttamente.

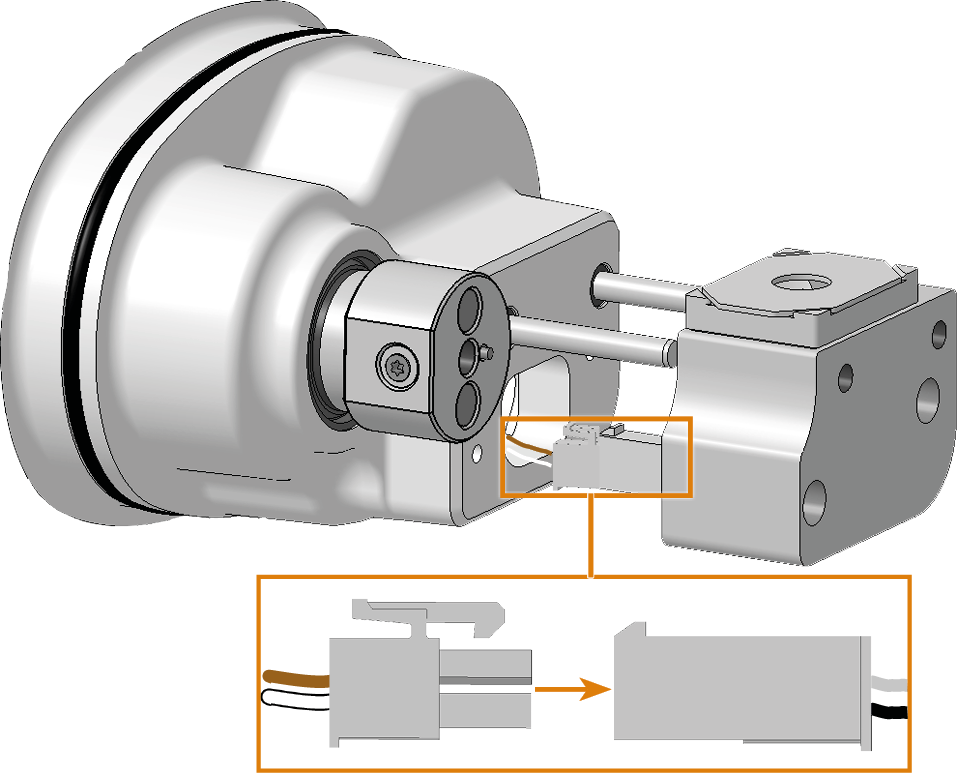

  13. Inserire il connettore del cavo del tastatore di misura nella presa del tastatore di misura.

    14.

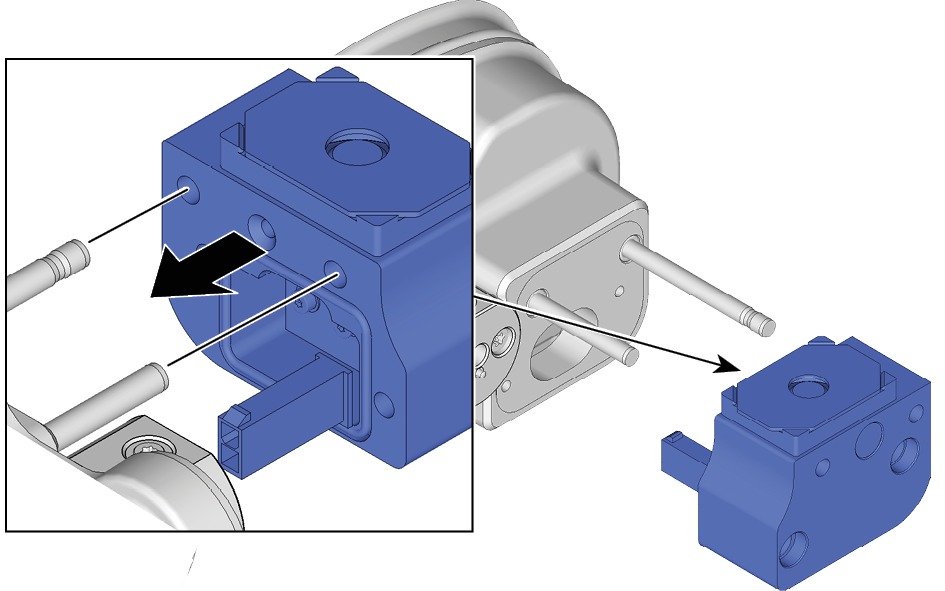

  14. Inserire il tastatore di misura sul supporto. Fare attenzione a non danneggiare il cavo del tastatore di misura.

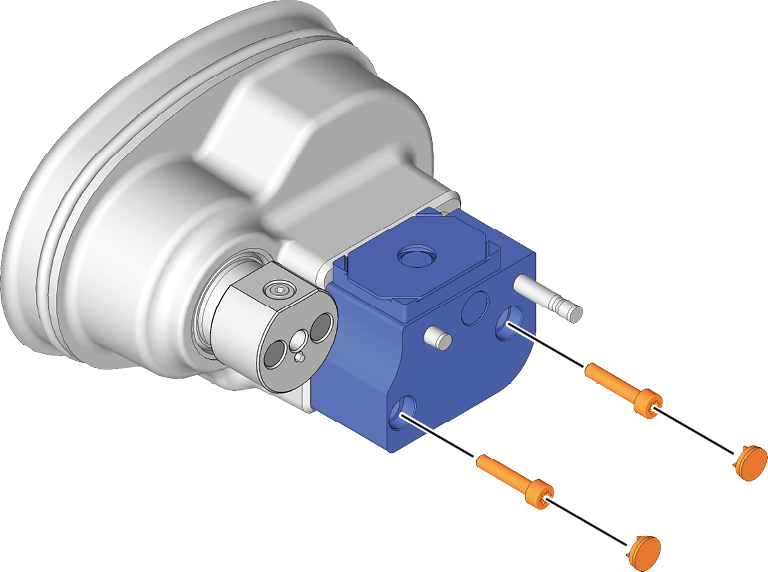

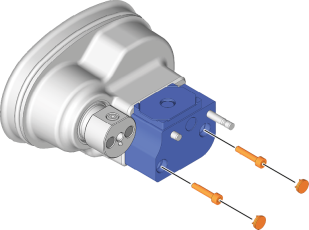

  15. Fissare il tastatore di misura con le viti e coprire le aperture con i cappucci.

    16.



  16. Sostituire l'inserto del magazzino utensili e l'inserto AirTool(inclusi nel tastatore di misura di ricambio).

    Sostituzione degli inserti del magazzino utensili e dei relativi supporti

  17. Chiudere lo sportello del vano di lavoro.

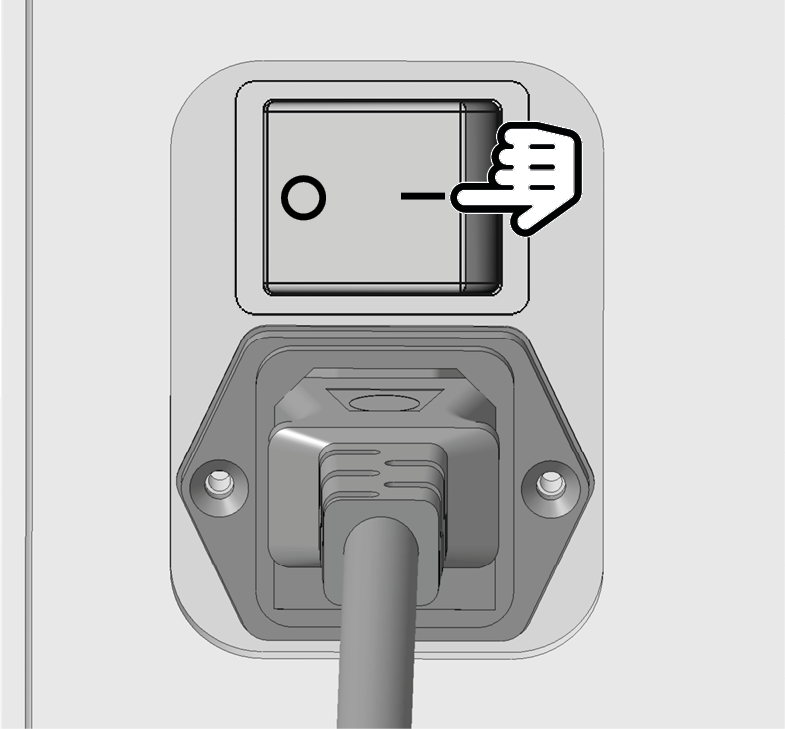

  18. Accendere la macchina con l’interruttore di alimentazione principale.

  19. Avviare DentalCNC.

    20.





  20. In DentalCNC , procedere nel modo seguente:
    1. Misurare il tastatore di misura
    2. Forare le posizioni degli utensili.
    3. Calibrare gli assi.
