Si applica a: E4

Allentare magazzino utensili bloccato



Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Se non è più possibile estrarre il magazzino utensili dal supporto:

  1. Tenere a portata di mano:

    • 1 x Vite cilindro M4 x 30

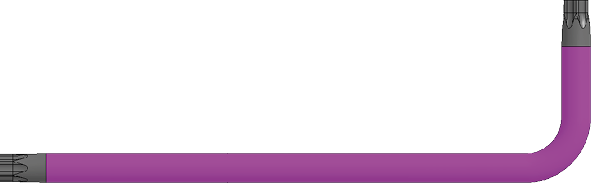

    • 1 x Cacciavite angolare TX 20

    • 1 x Cappuccio

  2. Aprire lo sportello del vano di lavoro.

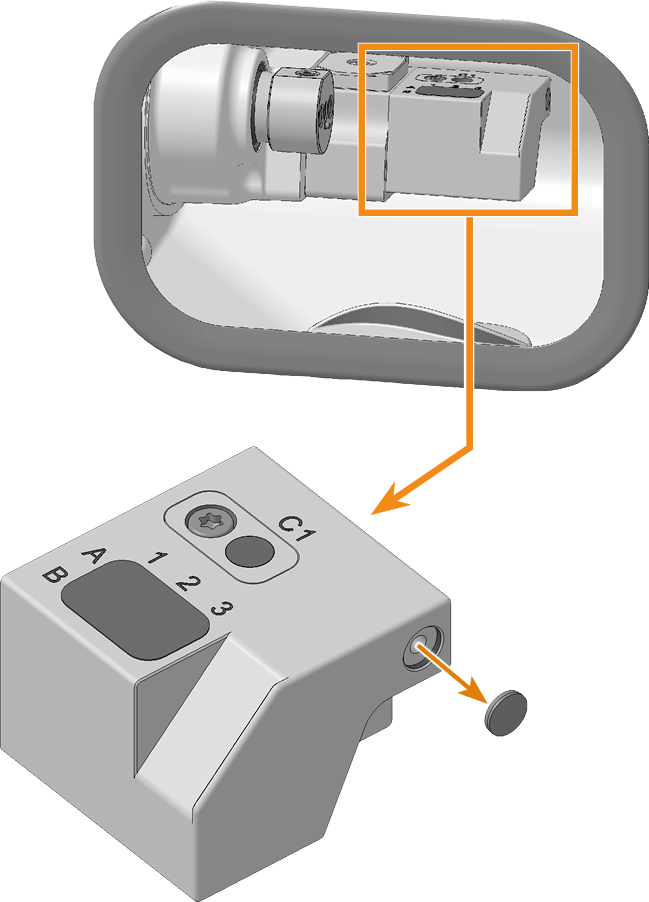

  3. Utilizzare l’utensile appuntito per rimuovere il cappuccio e tenerlo da parte, a portata di mano.





  4. Avvitare la vite della testa del cilindro con il cacciavite angolare.

    • Il magazzino utensili viene sbloccato.

  5. Tirare il magazzino utensili dal porta-utensili di fresatura.

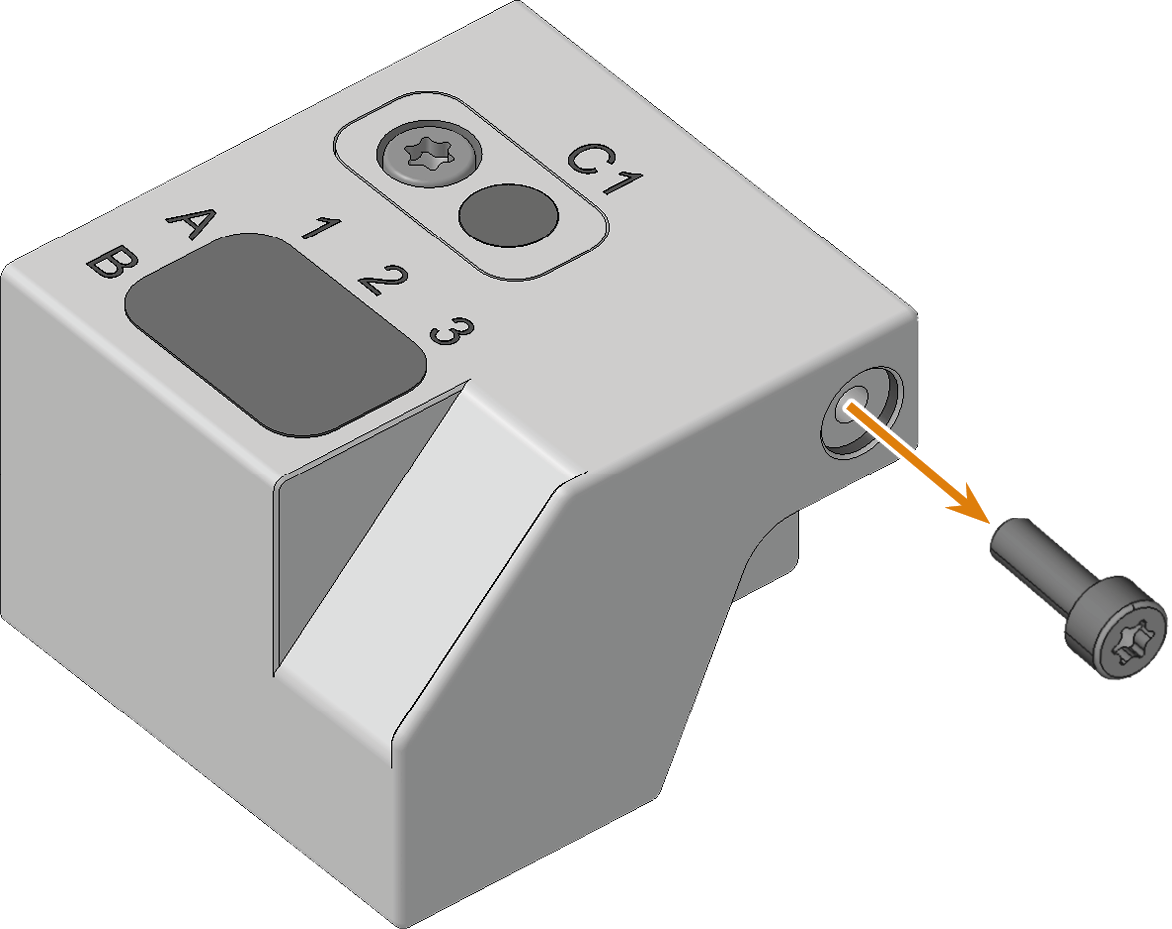

  6. Utilizzare il cacciavite angolare per allentare la vite della testa del cilindro e rimuoverla.

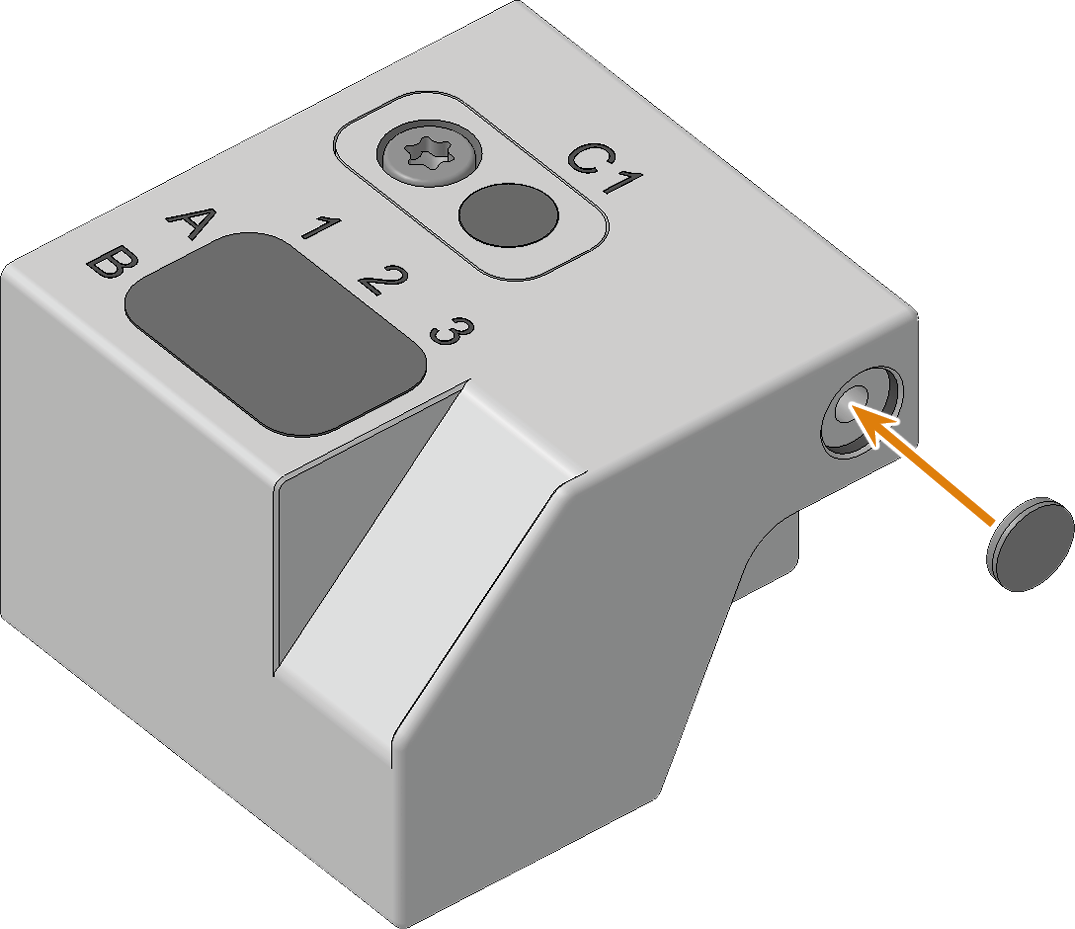

  7. Coprire l'apertura della vite con il cappuccio. Se il cappuccio è danneggiato, utilizzare un cappuccio di ricambio compreso nella dotazione (7,5 mm).





  8. Pulire e ingrassare il magazzino utensili e il relativo porta-utensili di fresatura come descritto nelle istruzioni per la pulizia settimanale della macchina.
