Si applica a: E4

Inserimento e sostituzione di utensili

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Il flusso di lavoro per la creazione del restauro è il seguente:

→

→

→

→

AVVISO

Danni al mandrino o alle posizioni utensili in caso di utensile non idoneo

Qualora si utilizzino utensili non idonei, essi potrebbero danneggiare la pinza di serraggio del mandrino e / o le posizioni degli utensili.

  • Utilizzare esclusivamente utensili con smusso di adeguate dimensioni sul codolo.

  • Applicare una ghiera di sicurezza secondo DIN 471-A3 come anello di riscontro.

    Questo non vale per AirTools.

  • Consultare le altre indicazioni nel capitolo Dati tecnici.

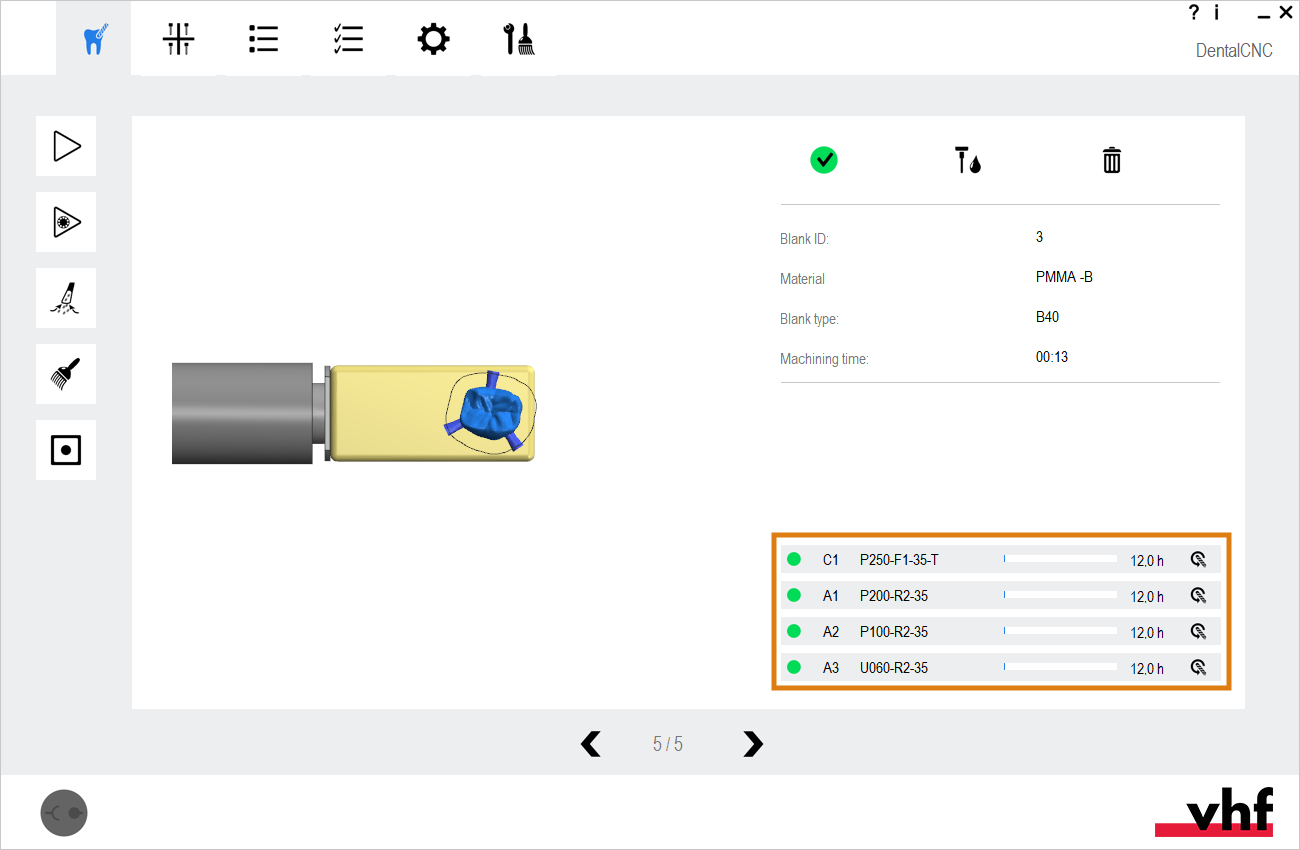

Per le diverse strategie di lavorazione durante un job, la macchina richiede utensili diversi.

Utensili vhf e codici di corrispondenza

Cambio di utensile automatico o manuale

Il cambio di utensile può essere eseguito automaticamente dal magazzino utensili o manualmente tramite la pinza di serraggio. Poiché è possibile configurare ogni posizione dell’utensile separatamente, si possono effettuare i campi manuali e automatici in parallelo.

Proprietà del cambio di utensile automatico

  • La macchina carica automaticamente gli utensili necessari durante la lavorazione dal magazzino.

  • Prima di iniziare il job, è necessario inserire tutti gli utensili necessari nel magazzino utensili.

  • Caso predefinito per tutte le posizioni dell’utensile in cui non è configurata alcun cambio manuale in DentalCNC.

Il cambio di utensile automatico non è possibile nei seguenti casi:

  • una posizione dell’utensile è talmente usurata da non essere più in grado di trattenere adeguatamente un utensile.

  • Si stanno impiegando utensili non adatti al magazzino utensili

Proprietà del cambio di utensile manuale

Inserimento degli utensili nel magazzino utensili

È possibile attrezzare il magazzino utensili della macchina in due modi:

  • Con l'inserimento manuale nel magazzino utensili Questo è il modo più veloce. Descritto di seguito.
  • Tramite il mandrino Si inserisce un utensile nella pinza di serraggio e il mandrino deposita l’utensile nel magazzino utensili. Questa opzione richiede più tempo, ma potrebbe essere più conveniente in alcuni casi. La procedura è descritta nella documentazione del software di produzione.

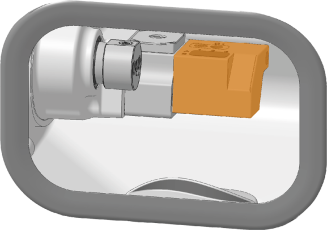

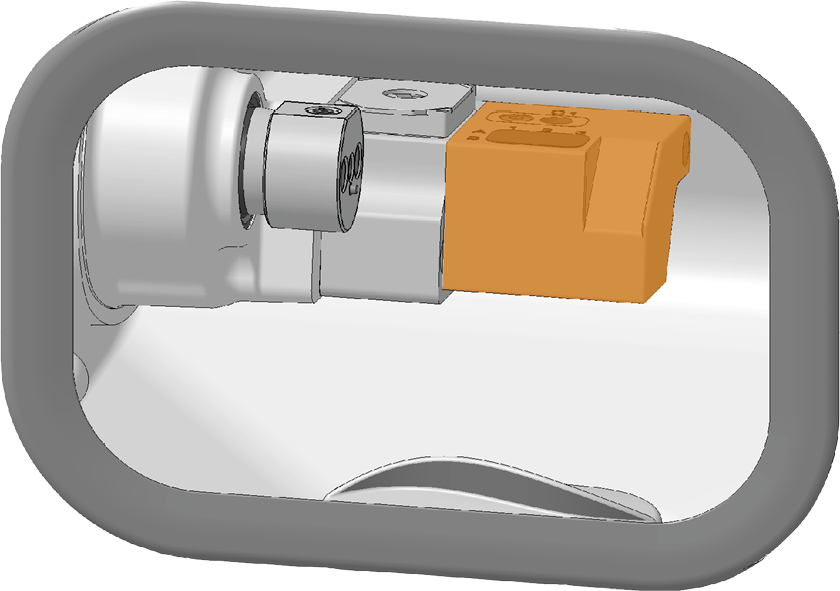

Magazzino utensili contrassegnato in arancione

È possibile inserire gli utensili manualmente come segue:

  1. ATTENZIONE!Indossare i guanti.

  2. Aprire lo sportello del vano di lavoro.

  3. Rimuovere il magazzino utensili dal vano di lavoro.

    Tirare verso destra dal porta-utensili di fresatura.

  4. AVVISO! Rimuovere eventuali utensili usurati o danneggiati dal magazzino utensili. DentalCNC mostra i valori della durata dell’utensile nella vista per la Gestione utensili.

    5.

  5. Inserire i nuovi utensili:

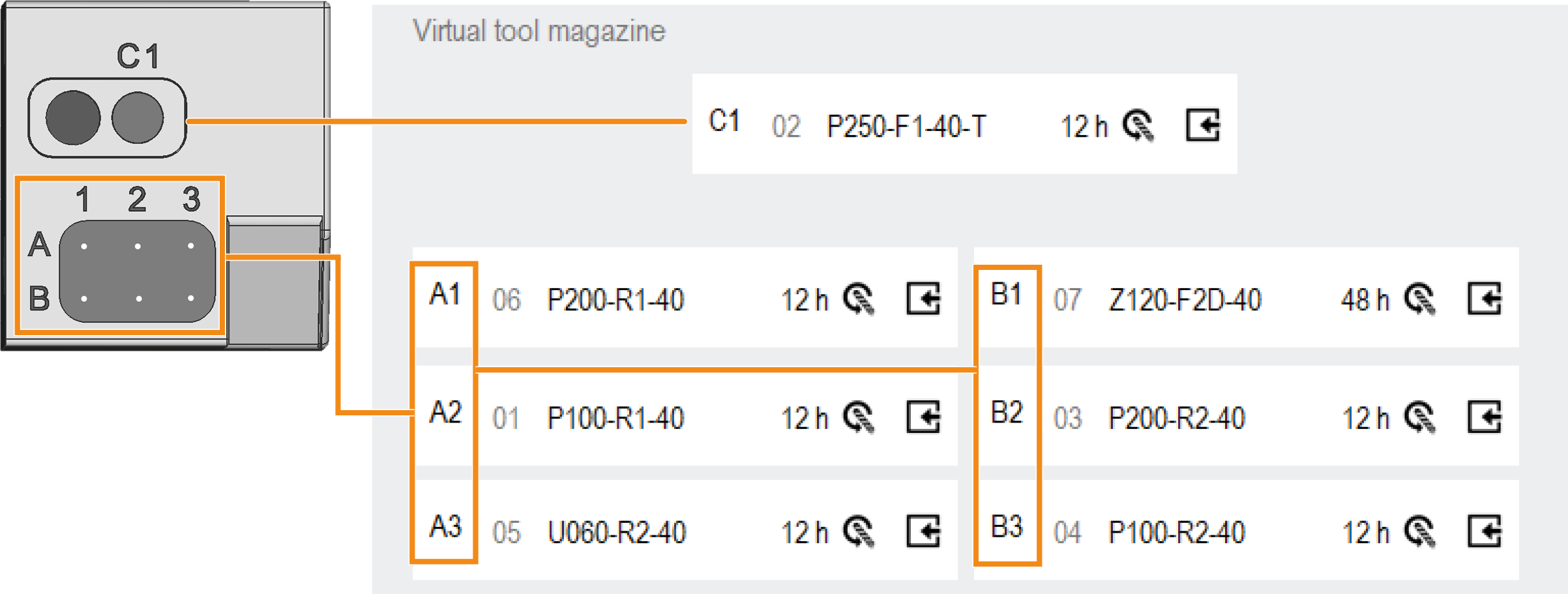

      6. AVVISO! Rotture utensili e risultati di lavorazione errati in caso di assegnazione utensile errata

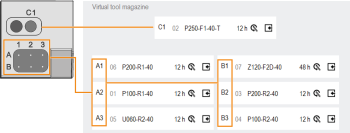

    • Assicurarsi che le posizioni degli utensili nel magazzino corrispondano alle posizioni in DentalCNC.

      •

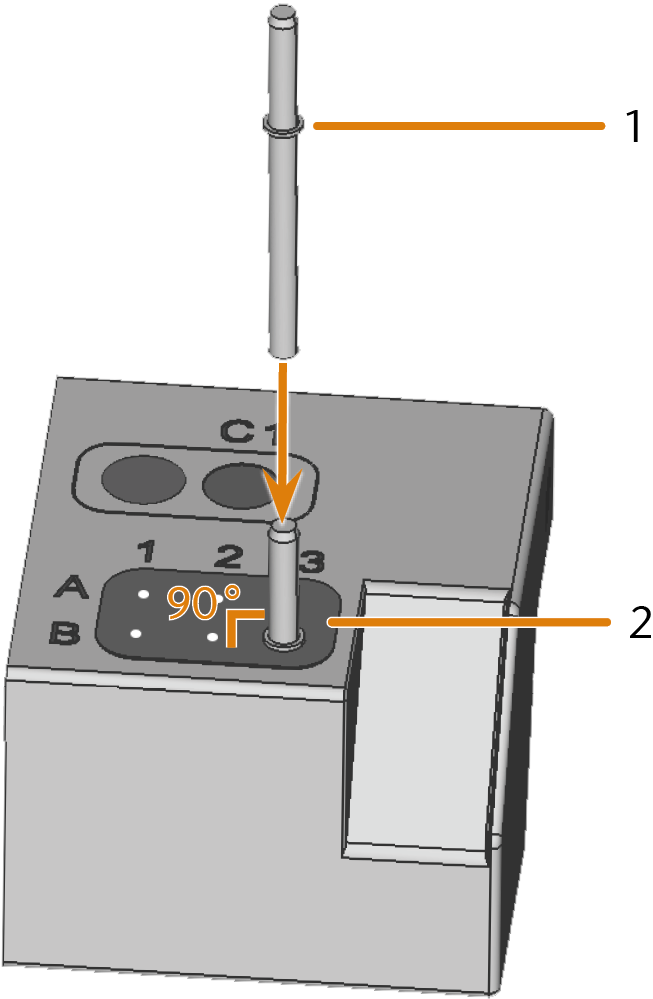

    • Inserire gli utensili direttamente nelle posizioni con il tagliente rivolto verso il basso. Continuare a spingere finché la ghiera non tocca l’inserto del magazzino utensili.

      • Gli imballaggi utensili di vhf consentono di collocare gli utensili.

      Utensili vhf e codici di corrispondenza



      1. Ghiera

      2. Inserto per magazzino utensili

      AVVISO! Risultati della lavorazione errati se non si utilizzano gli AirTool

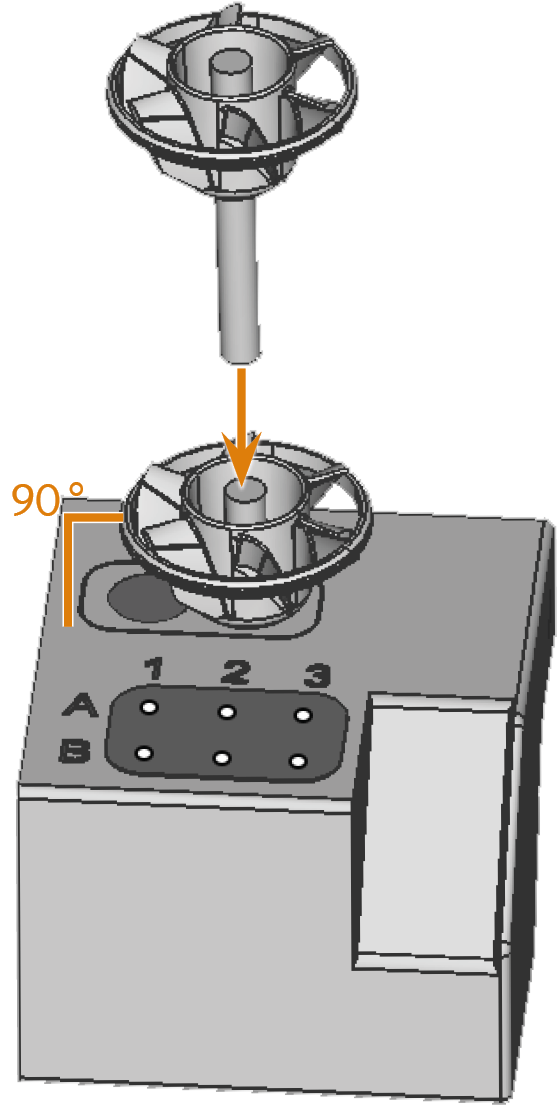

    • Inserire l’AirTool necessario nella posizione . Continuare a spingere finché il propulsore non tocca l’inserto del magazzino utensili.

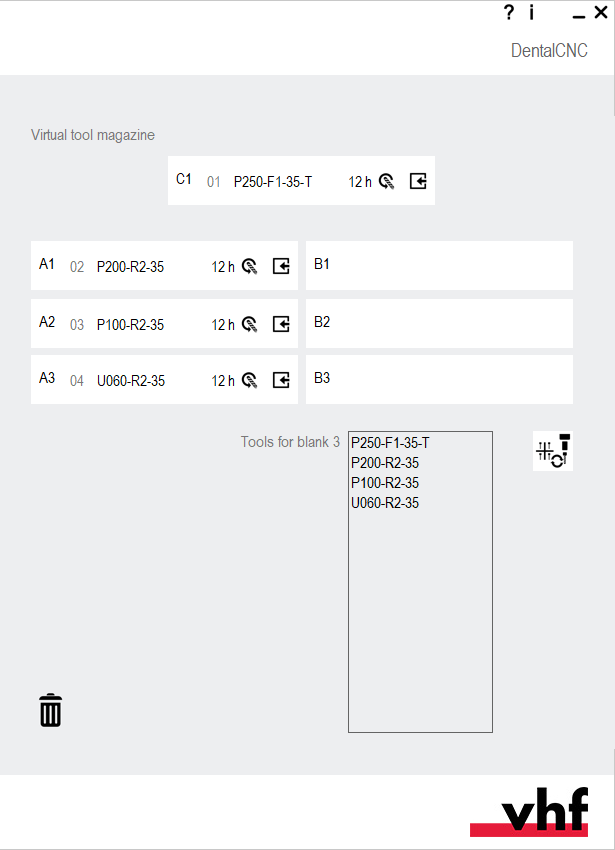

      DentalCNC mostra il codice di corrispondenza dell’utensile con il suffisso T nella posizione .

      •

  6. Se il nuovo utensile sostituisce un utensile precedente dello stesso tipo, reimpostare la durata utile in DentalCNC.

    Azzeramento della durata dell’utensile quando si sostituisce un utensile

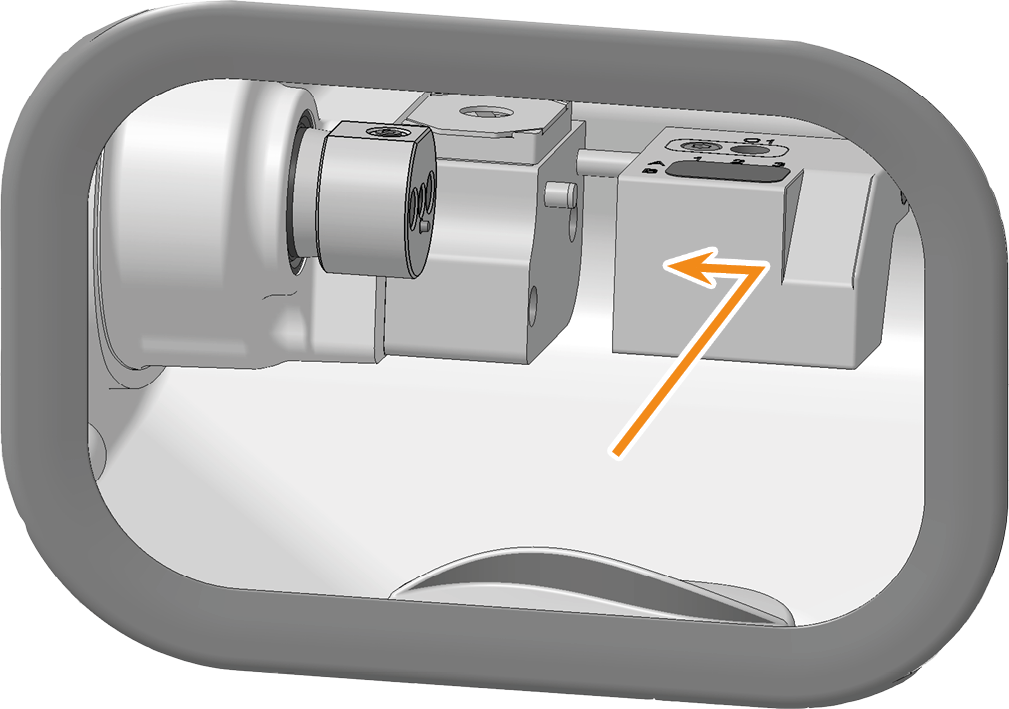

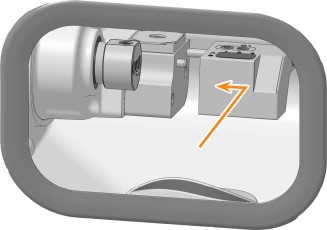

  7. Una volta inseriti tutti gli utensili necessari, posizionare il magazzino utensili sul porta-utensili di fresatura.



Rimozione degli utensili dal magazzino utensili

  1. ATTENZIONE!Indossare i guanti.

  2. Aprire lo sportello del vano di lavoro.

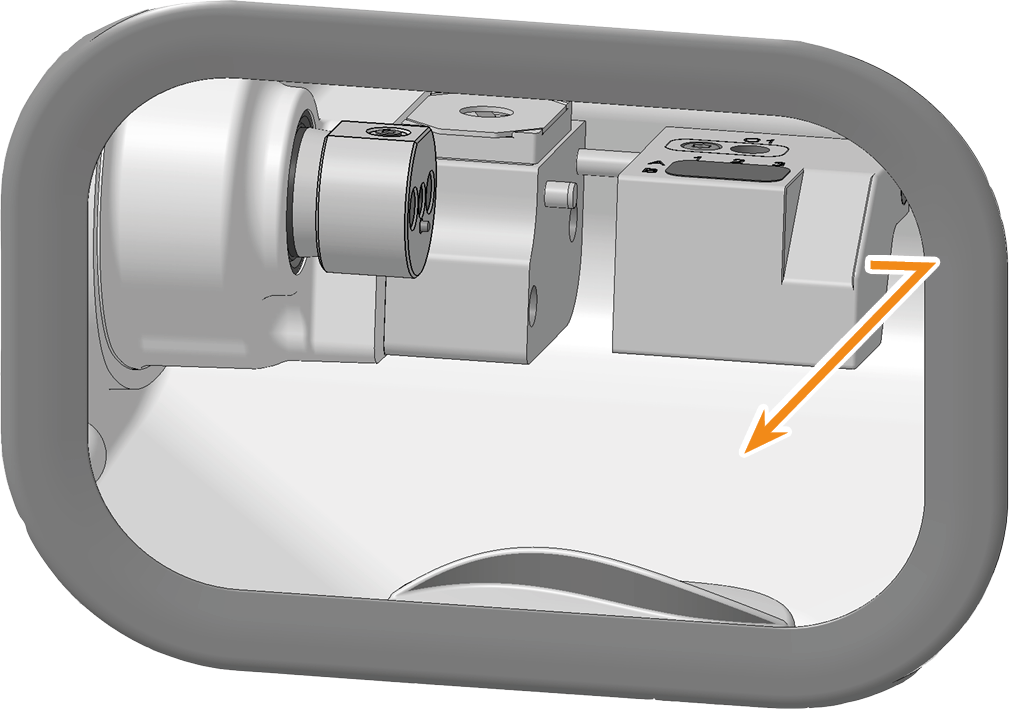

  3. Rimuovere il magazzino utensili dal vano di lavoro.

    Tirare verso destra dal porta-utensili di fresatura.

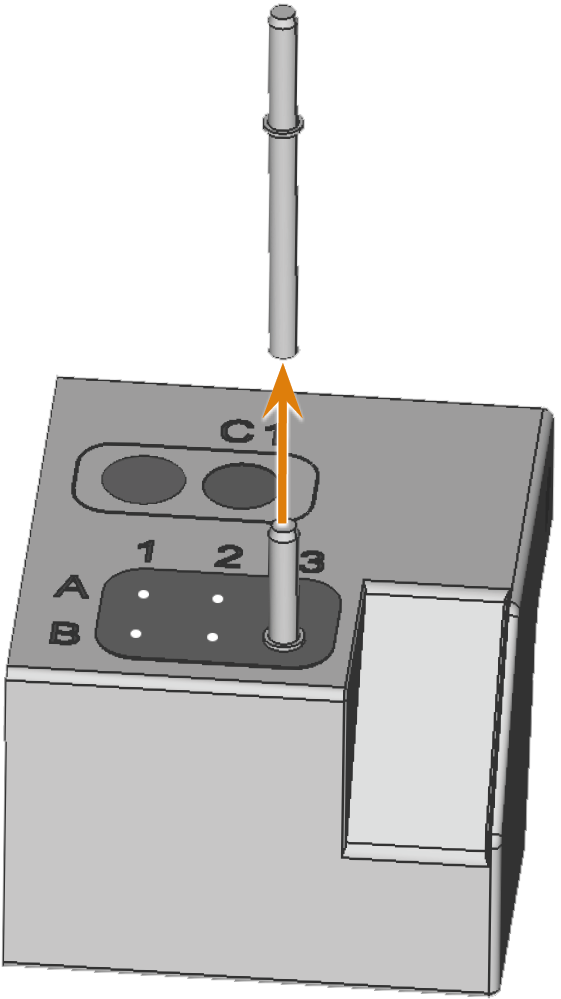

  4. Tirare verso l’alto l’utensile dal magazzino utensili.

  5. Se si ripone l’utensile tra le proprie scorte o non si utilizza più quel tipo di utensile, configurare DentalCNC corrispondentemente:



Aggiunta di utensili di backup

Se la durata dell’utensile scade durante la lavorazione, DentalCNC può caricare automaticamente un utensile di backup dal magazzino utensili per continuare la lavorazione.

  1. Posizionare gli utensili di backup nel magazzino utensili.

  2. Configurare gli utensili di backup in DentalCNC.

    Aggiunta di utensili di backup

Qual è il prossimo passo?

Una volta terminata la lavorazione a secco, avviare il job:

Avvio, interruzione, annullamento dei job

Se il job viene eseguito a umido, rabboccare liquido di raffreddamento:

Rabboccare il liquido di raffreddamento

Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento
