Si applica a: E4

Sostituzione degli inserti del magazzino utensili e dei relativi supporti

AVVISO

Danni alle macchine e agli utensili se non vengono rimossi tutti gli utensili

DentalCNC fora sempre tutti i magazzini utensili nel vano di lavoro.

Se un utensile rimane nel vano di lavoro, si verifica una collisione.

  • Alla sostituzione degli inserti, rimuovere sempre tutti gli utensili del vano di lavoro.

  • Sostituire sempre tutti gli inserti insieme.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

I nuovi inserti vengono consegnati senza i fori per gli utensili. I fori negli inserti devono essere praticati con la macchina.

In caso di guasto, è possibile sostituire separatamente il supporto per gli inserti.

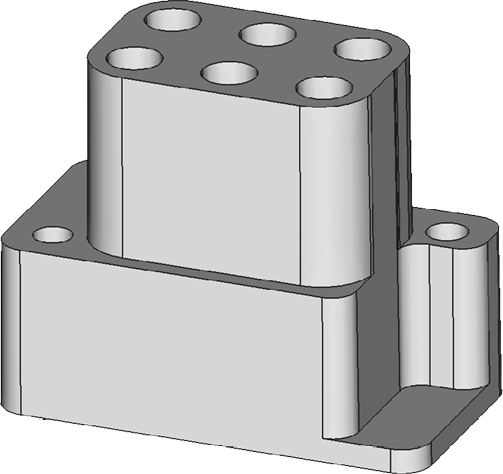

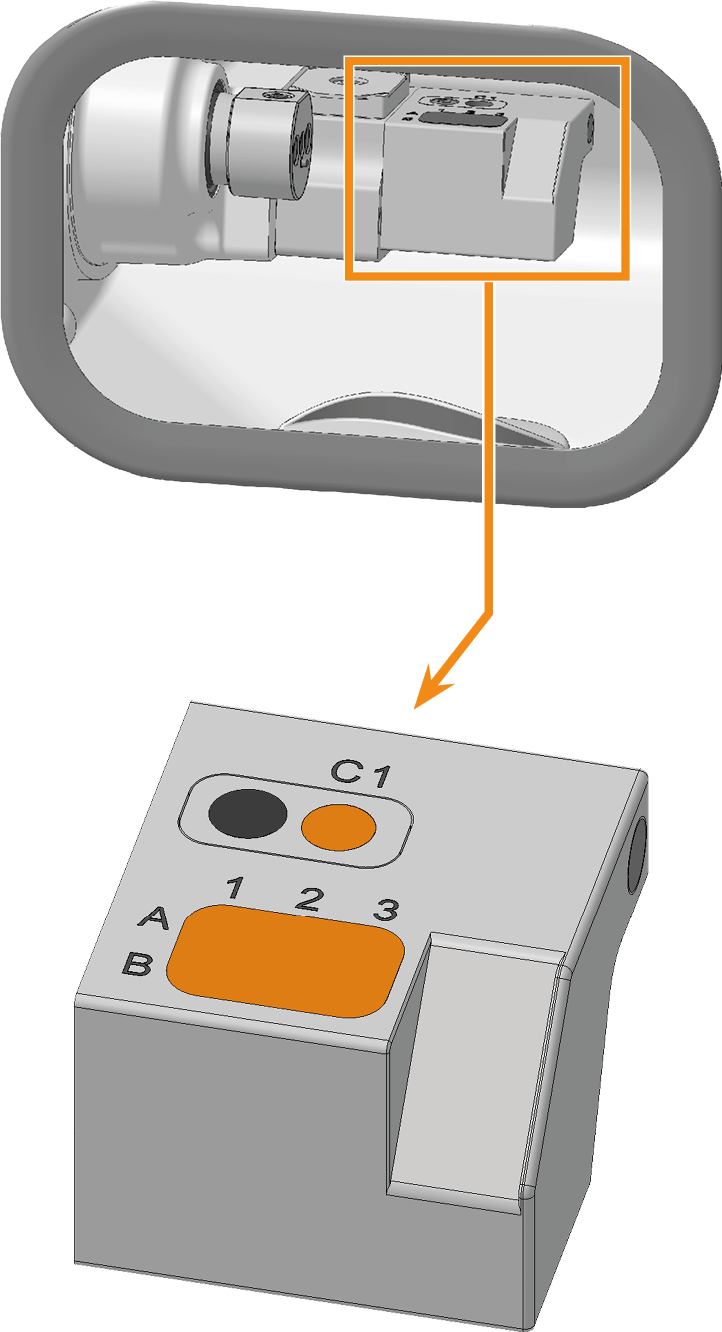

Inserto del magazzino utensili e inserto AirTool (contrassegnati in arancione)

  1. Tenere a portata di mano:

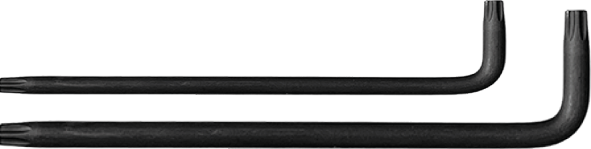

    • 1 x Cacciavite angolare TX10 e TX20



    • 1 x Punta per forare le posizioni degli utensili (2,8 mm)



      • Se si desidera sostituire gli inserti:

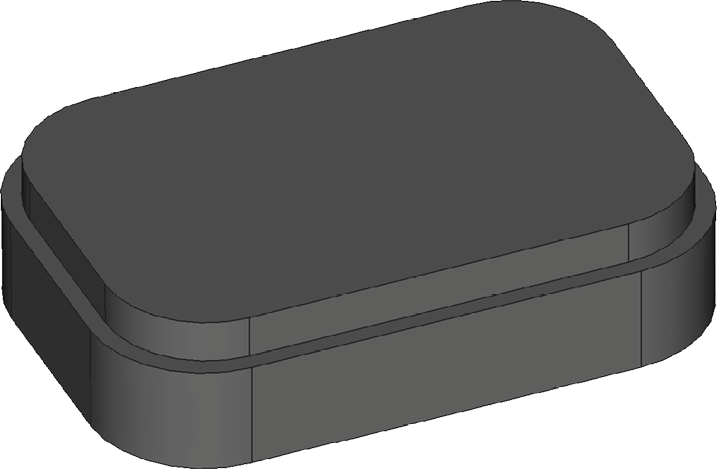

    • 1 x Inserto del magazzino utensili per 16 utensili

      1 x Inserto del magazzino utensili per 6 utensili



      • e

    • 1 x Inserto AirTool



      • Se si desidera sostituire almeno un supporto:

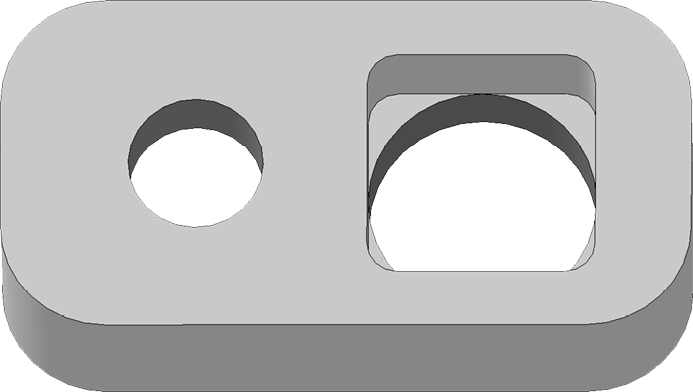

    • 1 x Portautensili per inserto del magazzino utensili



      • e / o

    • 1 x Portautensili per inserto AirTool



  2. Chiudere DentalCNC.

  3. Aprire lo sportello del vano di lavoro.

  4. Spegnere la macchina con l’interruttore di alimentazione principale.

  5. ATTENZIONE!Indossare i guanti.

  6. Tirare il magazzino utensili dal porta-utensili di fresatura.

  7. AVVISO! Rimuovere tutti gli utensili dal magazzino utensili e AirTool dall’inserto C1.

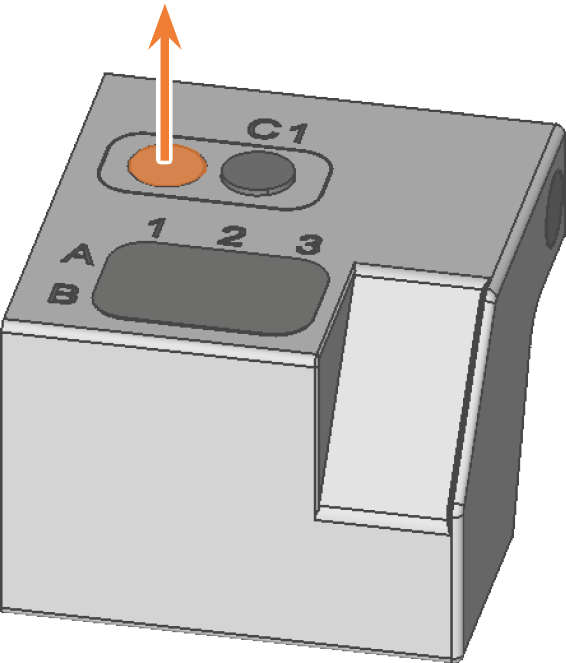

  8. Se la vite a sinistra dell'inserto C1 di AirTool è coperta da un cappuccio di protezione, rimuovere il cappuccio con un utensile appuntito.

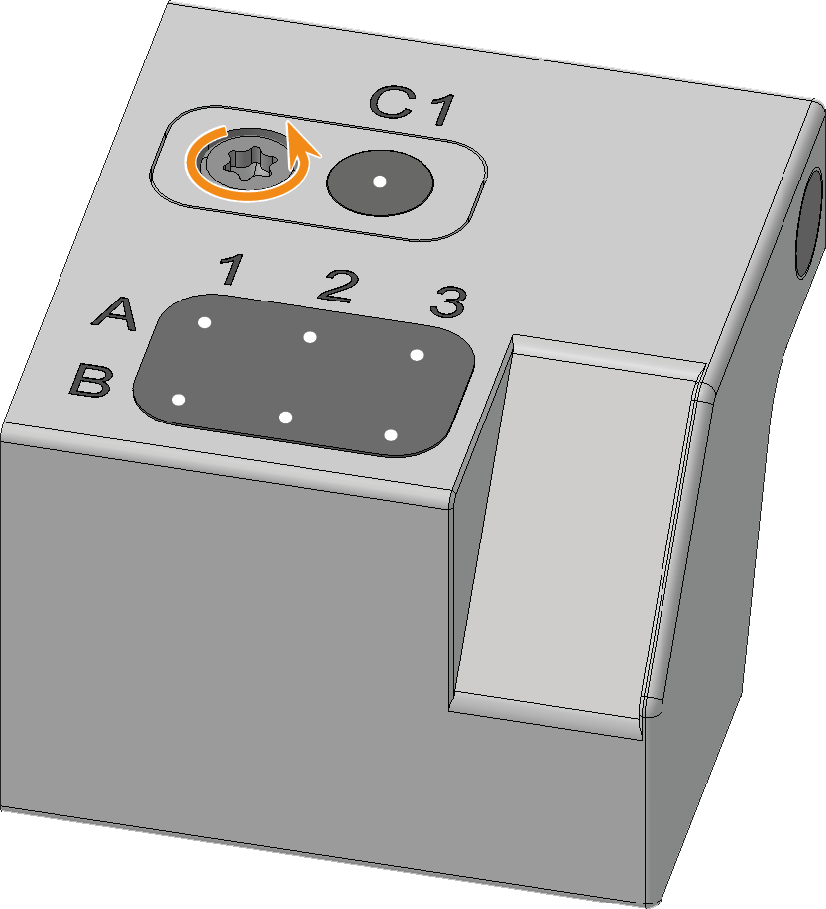

  9. Svitare la vite a sinistra dell'inserto C1 di AirTool.

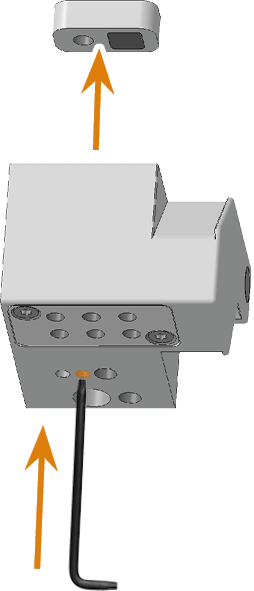

  10. Utilizzare la chiave ad angolo per spingere il supporto con l’inserto fuori dall’apertura dal basso.

  11. Spingere l'inserto dal supporto.







  12. Accertarsi di avere a portata di mano i ricambi necessari.

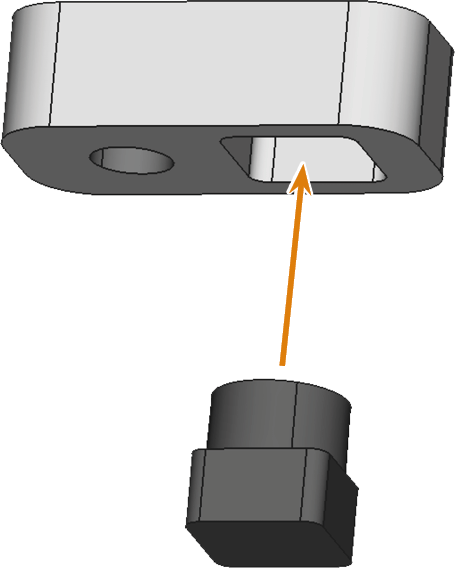

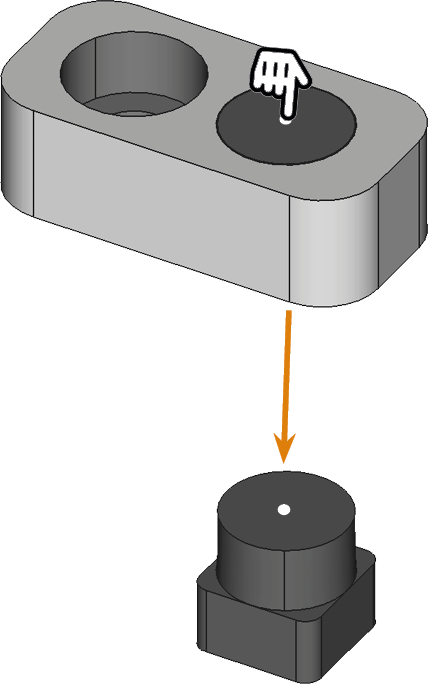

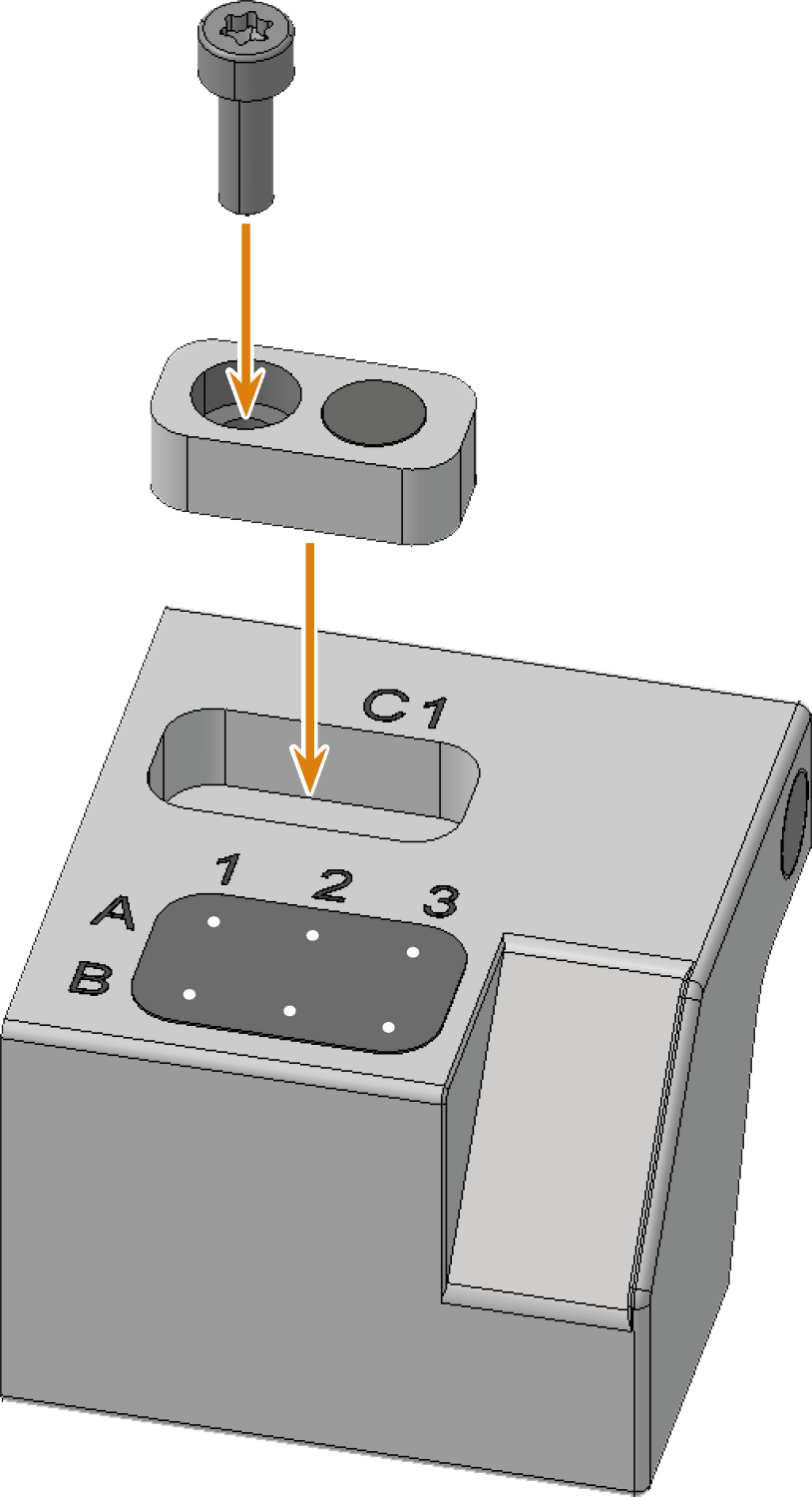

  13. Premere l'inserto AirToolnell'apertura rettangolare del supporto.

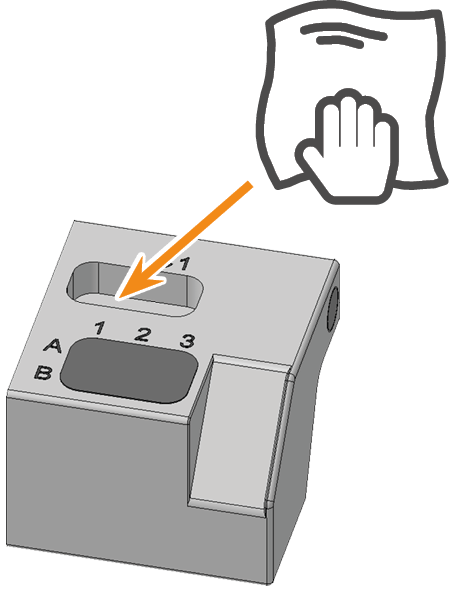

  14. Pulire l’apertura con un panno umido.

  15. Inserire il supporto nell'apertura e avvitarlo.

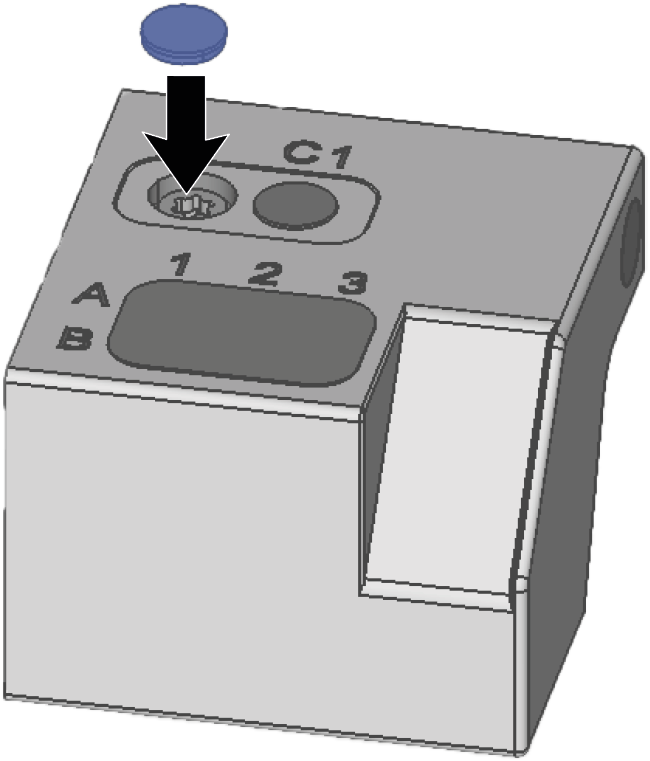

  16. Se l'apertura della vite accanto all'inserto AirTool è coperta da un cappuccio di protezione, coprire l'apertura della vite con un nuovo cappuccio di protezione.

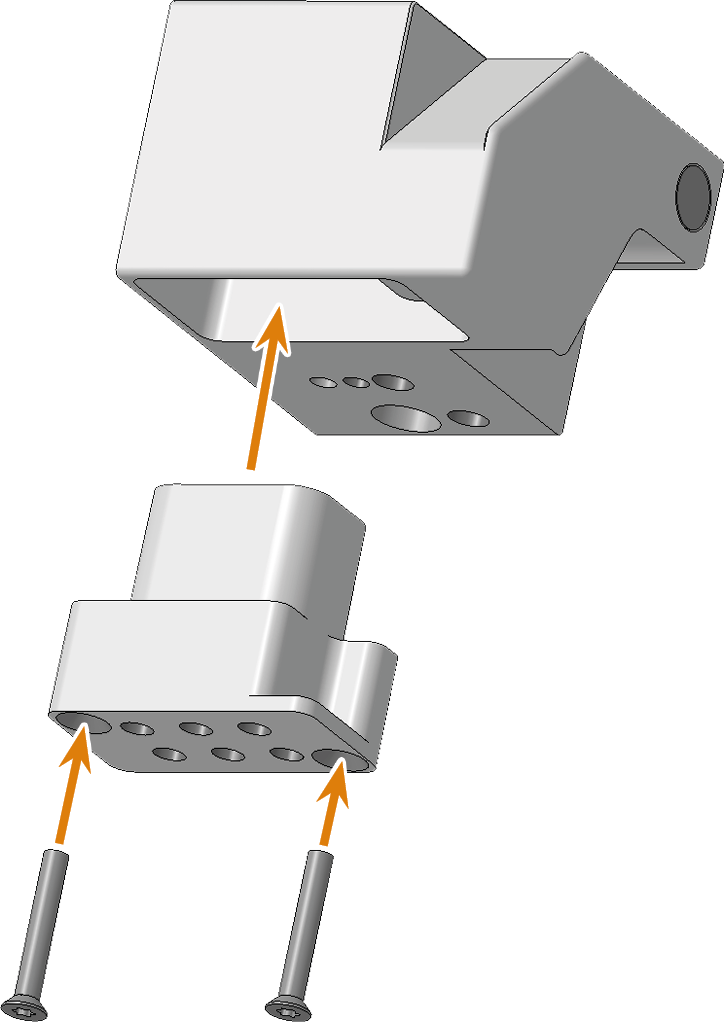

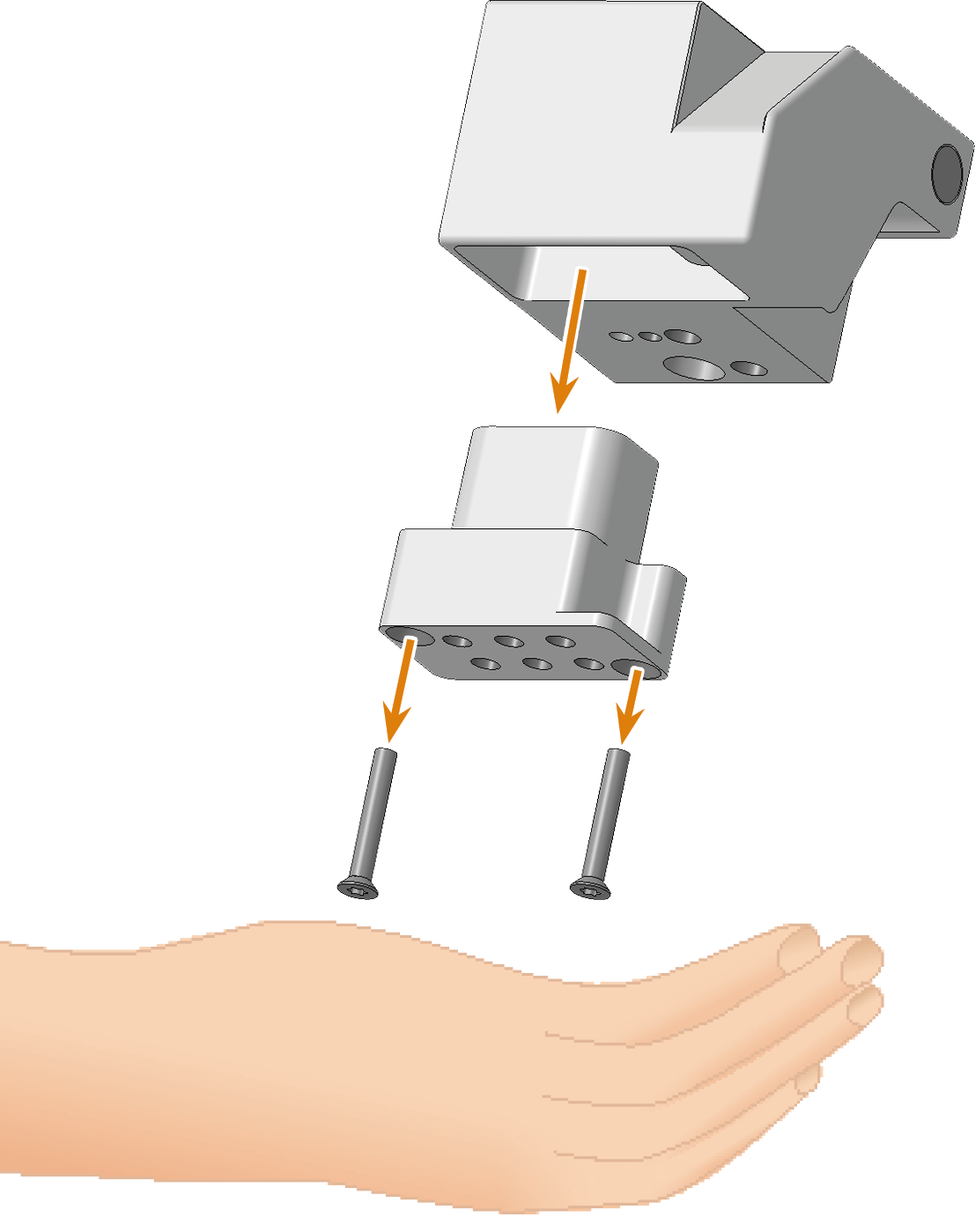

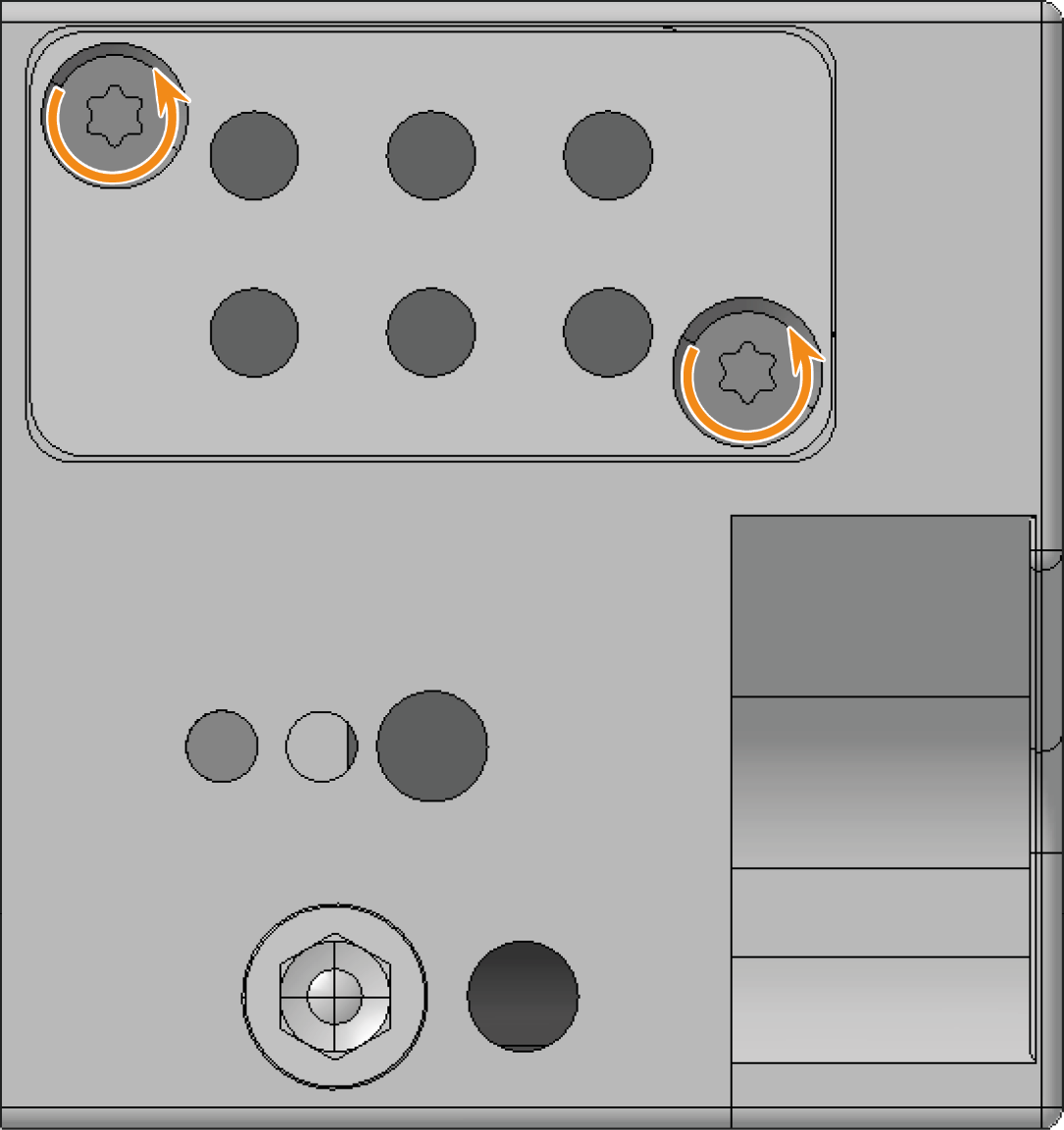

  17. Svitare le 2 viti del supporto dell'inserto del magazzino utensili sul lato inferiore del magazzino stesso.

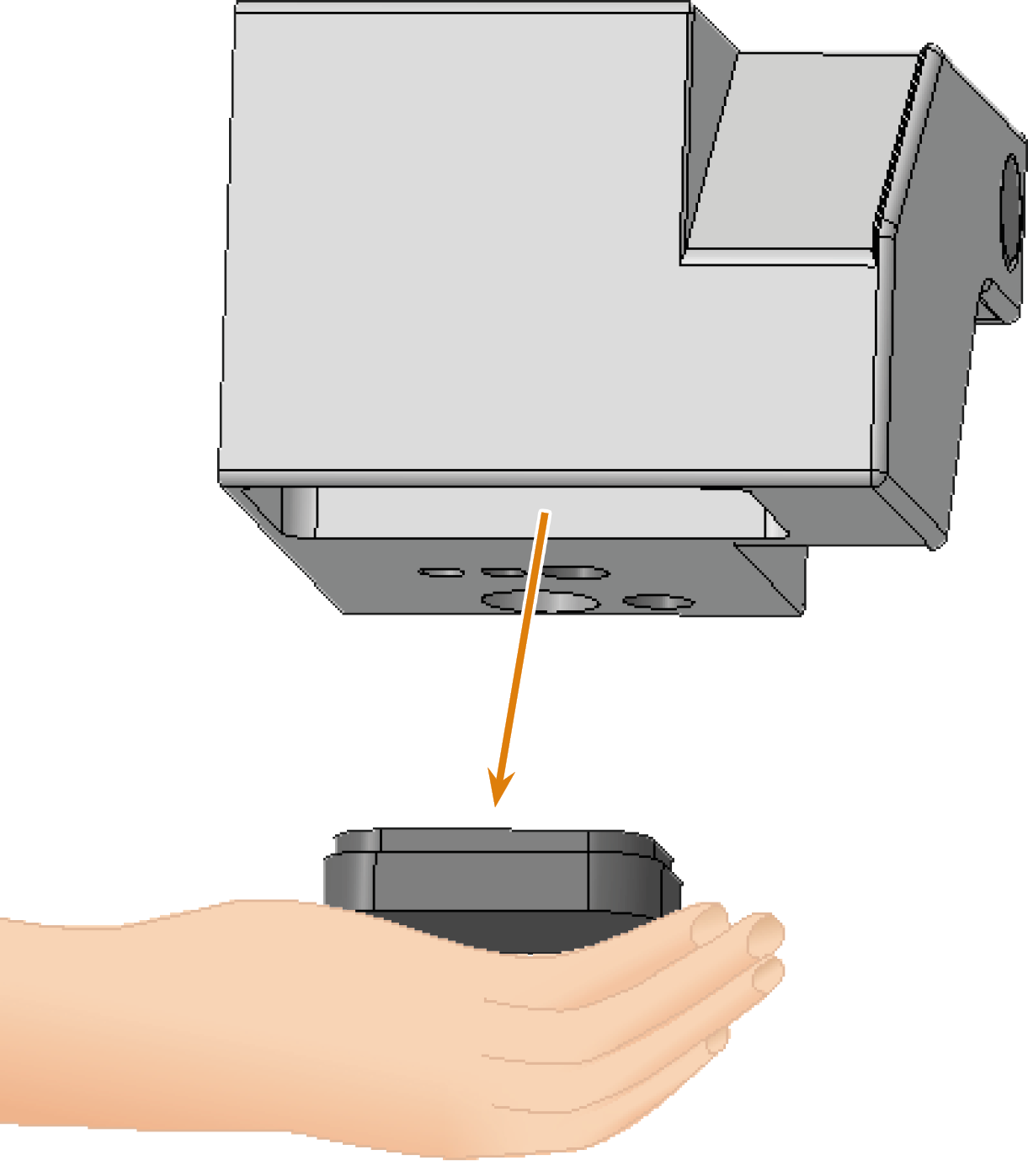

    • Il supporto per l’inserto del magazzino utensili e le viti scivolano nella mano.

  18. Premere l'inserto del magazzino utensili verso il basso, attraverso l’apertura.







    • L'inserto del magazzino utensili scorre dall'apertura e giunge nella mano.



  19. Accertarsi di avere a portata di mano i ricambi necessari.

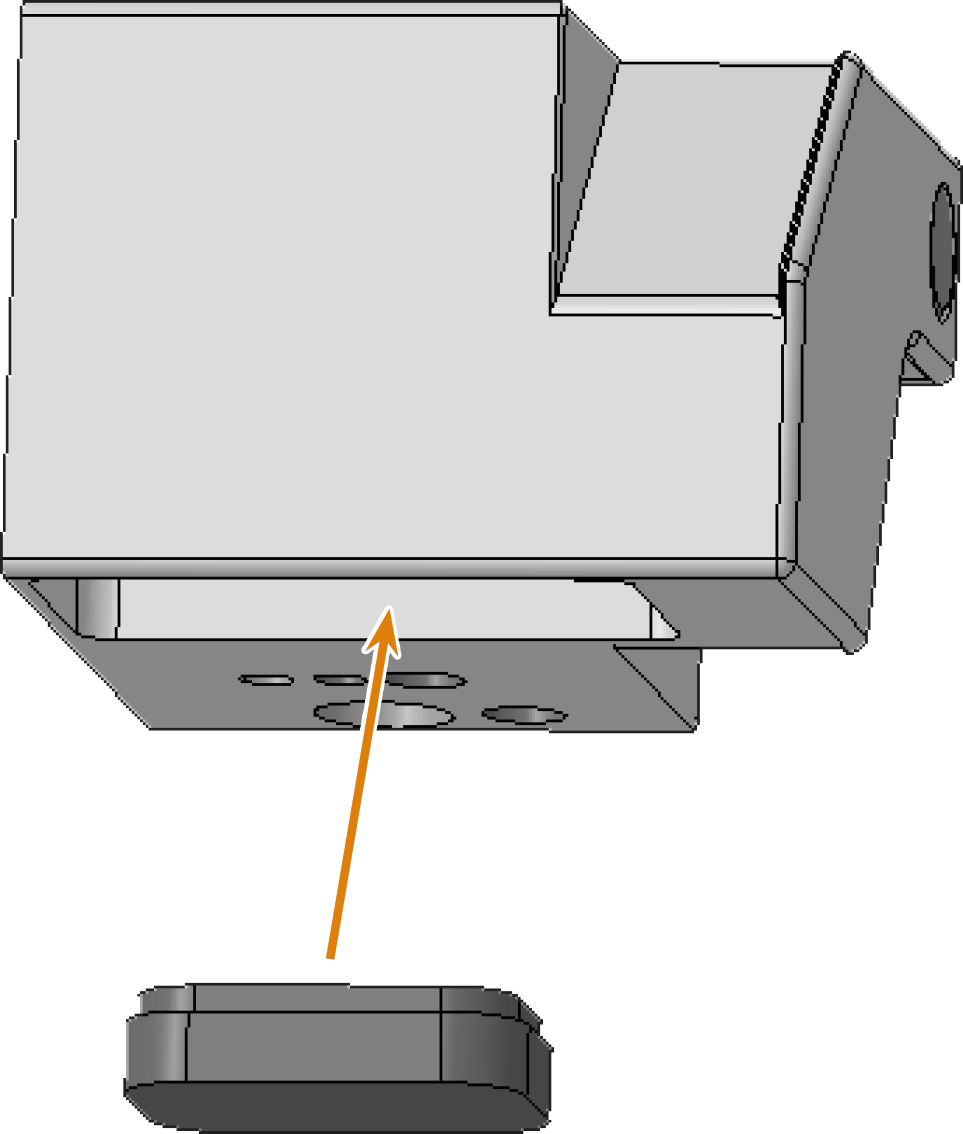

  20. Inserire l’inserto del magazzino utensili dal basso nell'apertura.

  21. Inserire il supporto per l’inserto del magazzino utensili nel magazzino utensili.

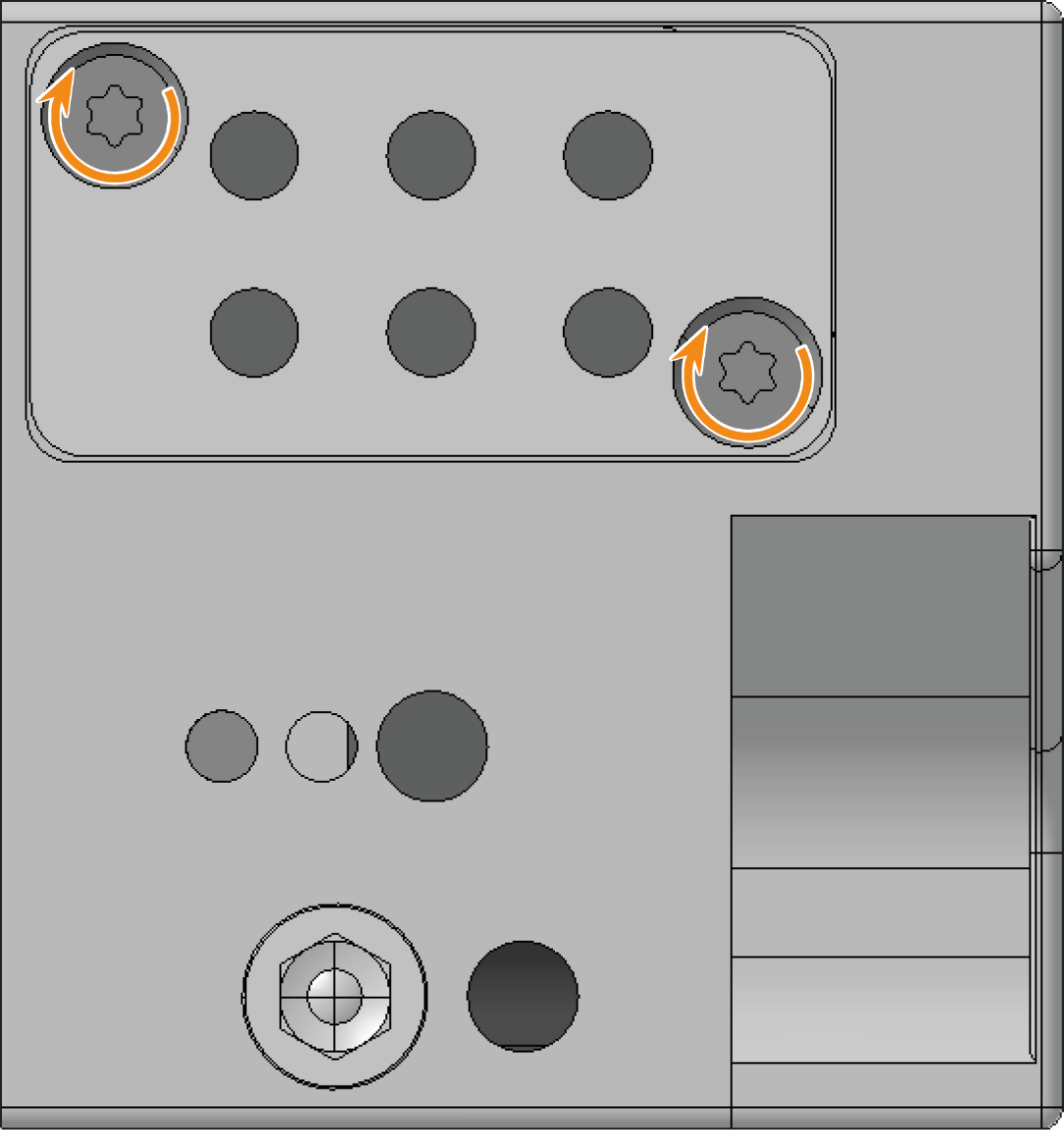

  22. Inserire le 2 viti nei fori per le viti nel supporto e avvitarlo saldamente.

  23. Collegare il magazzino utensili al porta-utensili di fresatura.

    24.







  24. Chiudere lo sportello del vano di lavoro.

  25. Accendere la macchina con l’interruttore di alimentazione principale.

  26. Avviare DentalCNC.

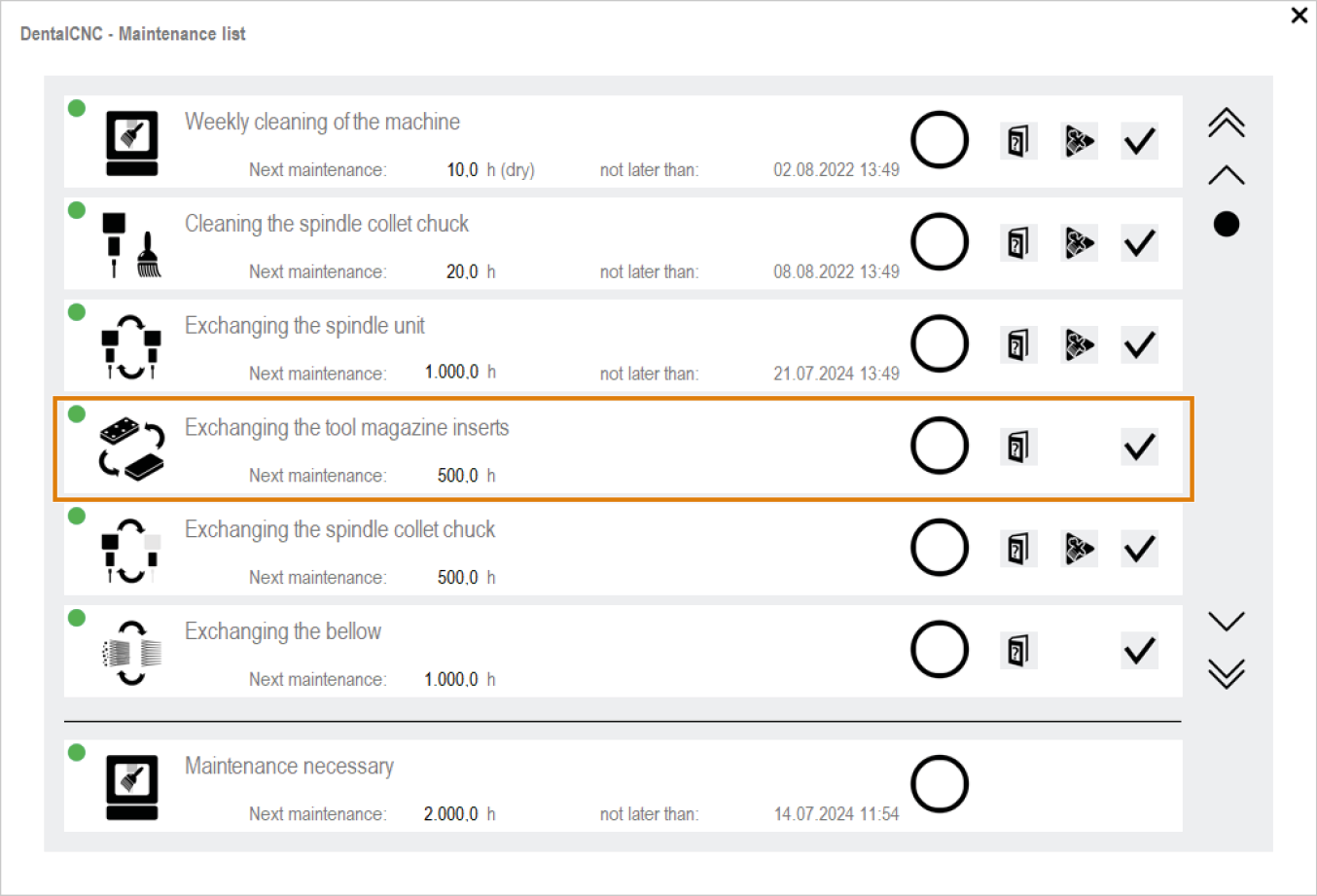

  27. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

  28. Selezionare l’icona seguente della voce Sostituisci inserti del magazzino utensili:

  29. Seguire le istruzioni nella documentazione di DentalCNC e praticare i fori di posizionamento dell’utensile utilizzando la punta in dotazione.
