S'applique à : E5

Vue d'ensemble de la machine

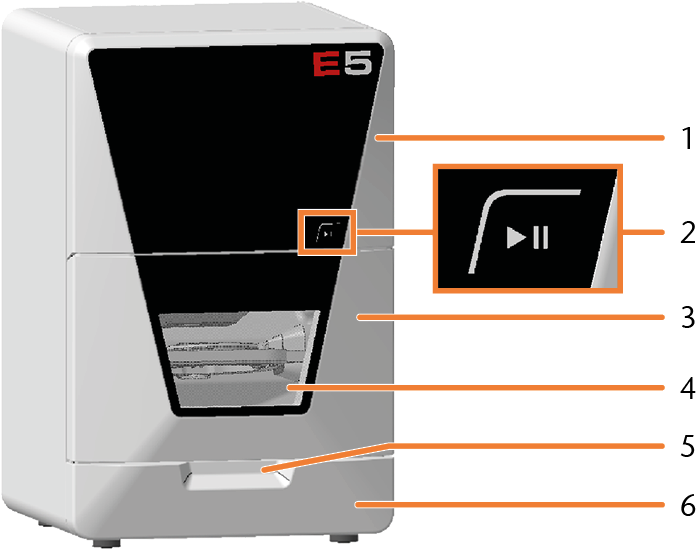

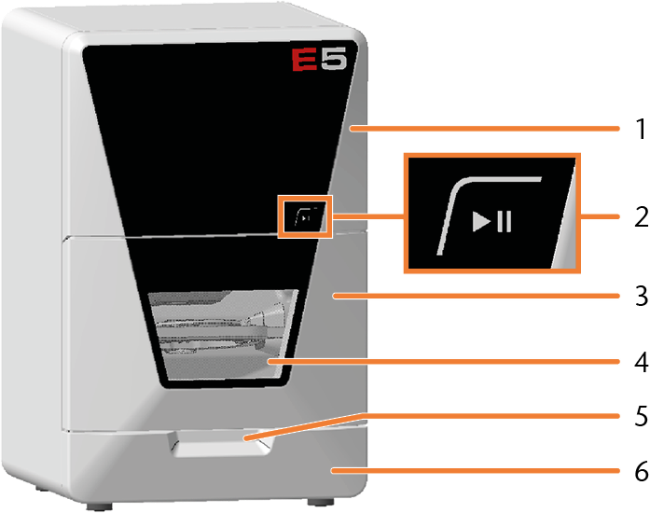

Côté avant de la machine

  1. Couverture de service supérieure pour l'accès à l'intérieur de la machine

  2. Touche de démarrage

    Touche de démarrage

  3. Porte de la chambre de travail

    Porte de la chambre de travail

  4. Fenêtre d’observation de la chambre de travail

    Nettoyer la machine

  5. Poignée encastrée de la porte de la chambre de travail

  6. Couverture de service inférieure pour l'accès à l'emplacement du module système

    Remplacer le module système

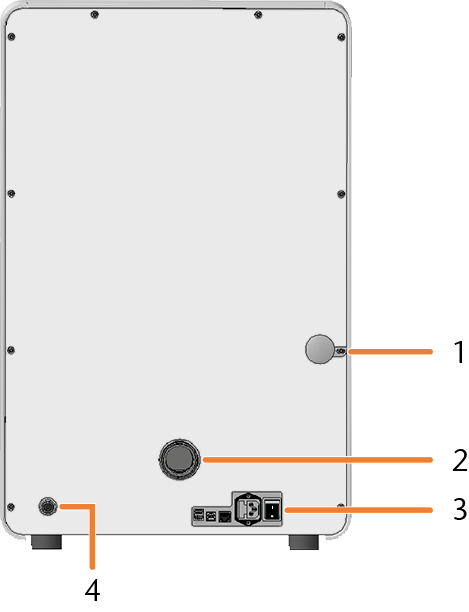

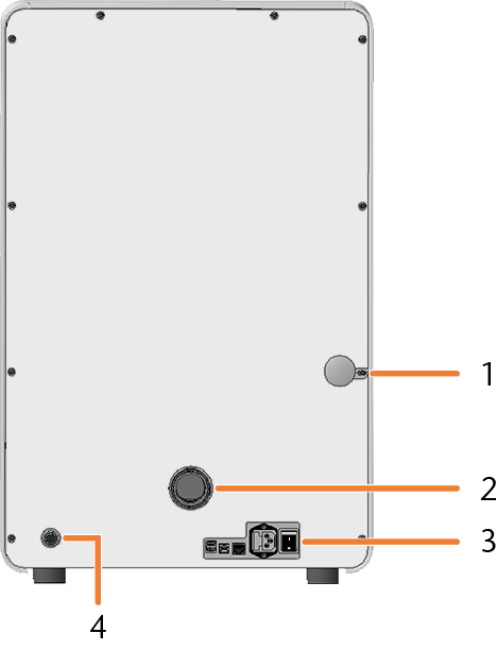

Côté arrière de la machine

  1. Mécanisme d'ouverture d'urgence pour la porte de la chambre de travail

    Ouverture d'urgence de la porte de la chambre de travail

  2. Raccord d'aspiration pour système d’extraction d’air

    Installer le système d'extraction d'air

  3. Panneau de connexion

    Panneau de connexion

  4. Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)

    Installer le système d'extraction d'air

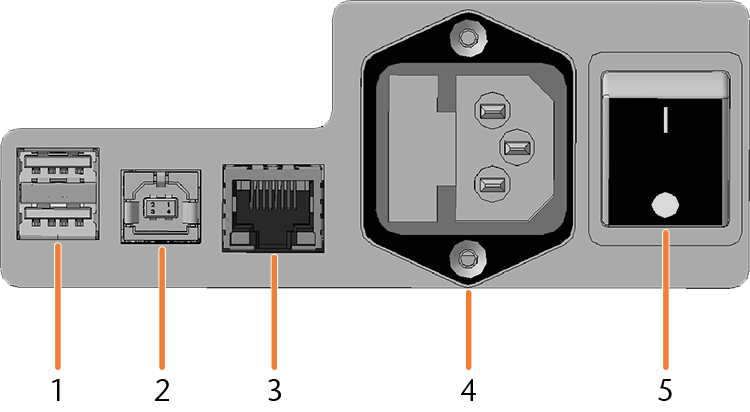

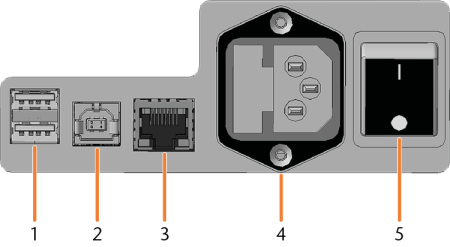

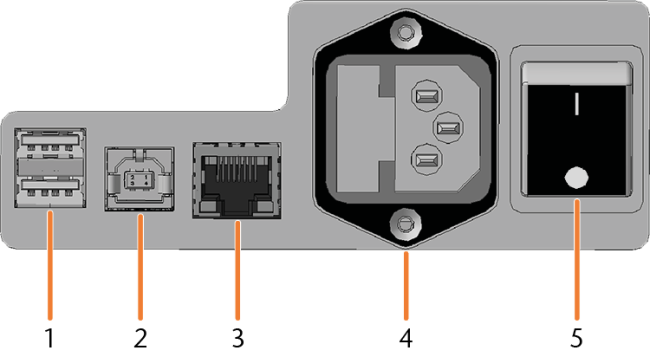

Panneau de connexion

  1. 2 x Connexion USB 2.0 Type A (pour les extensions futures)

  2. 1 x Connexion USB 2.0 Type B (pour les extensions futures)

  3. Port réseau (Ethernet RJ-45)

    Raccorder l’ordinateur FAO

  4. Raccordement électrique avec fusible en verre T 6,3 A L250 V

    Raccordement au secteur

    Remplacement du fusible principal

  5. Interrupteur principal

    Mise en service initiale

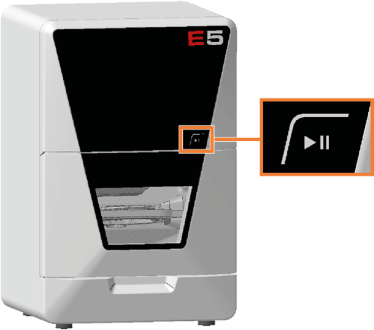

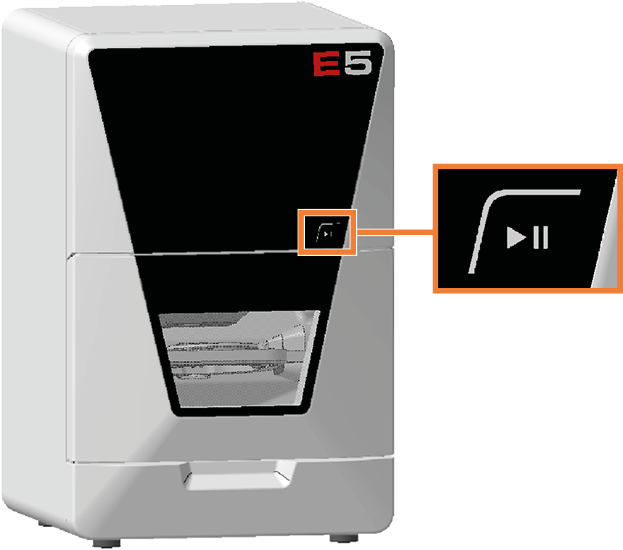

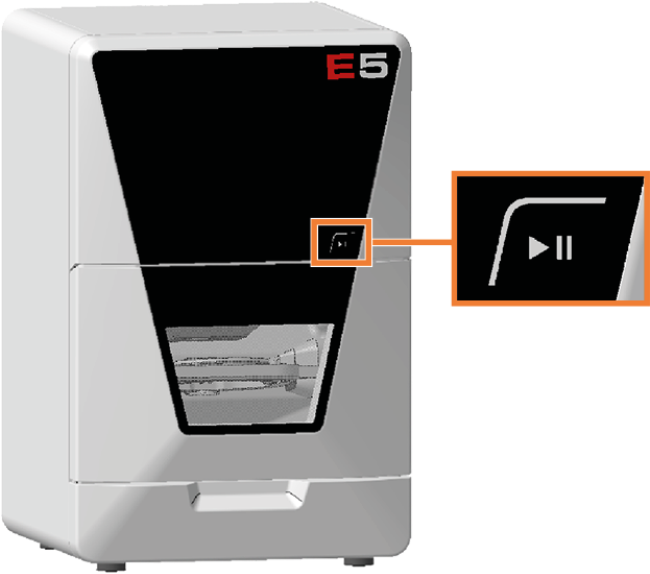

Touche de démarrage



La touche de démarrage permet de démarrer et d'interrompre une tâche.

  • Pour appuyer sur la touche de démarrage, mettez un doigt dessus.

Commencer les tâches

Interrompre et poursuivre l’usinage

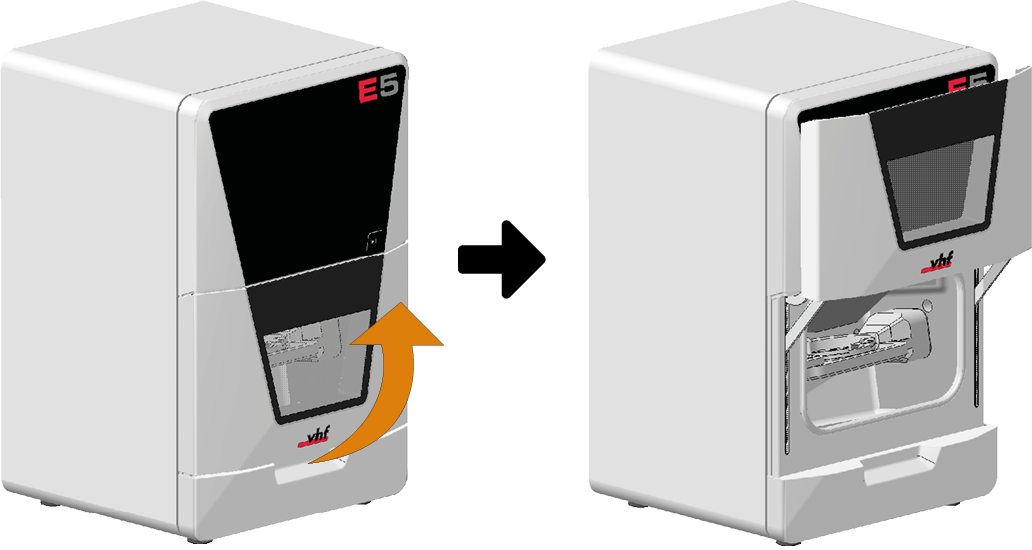

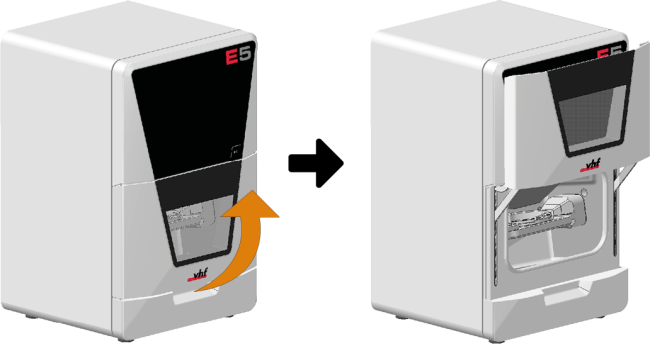

Porte de la chambre de travail

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

  • Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de préhension de la porte.

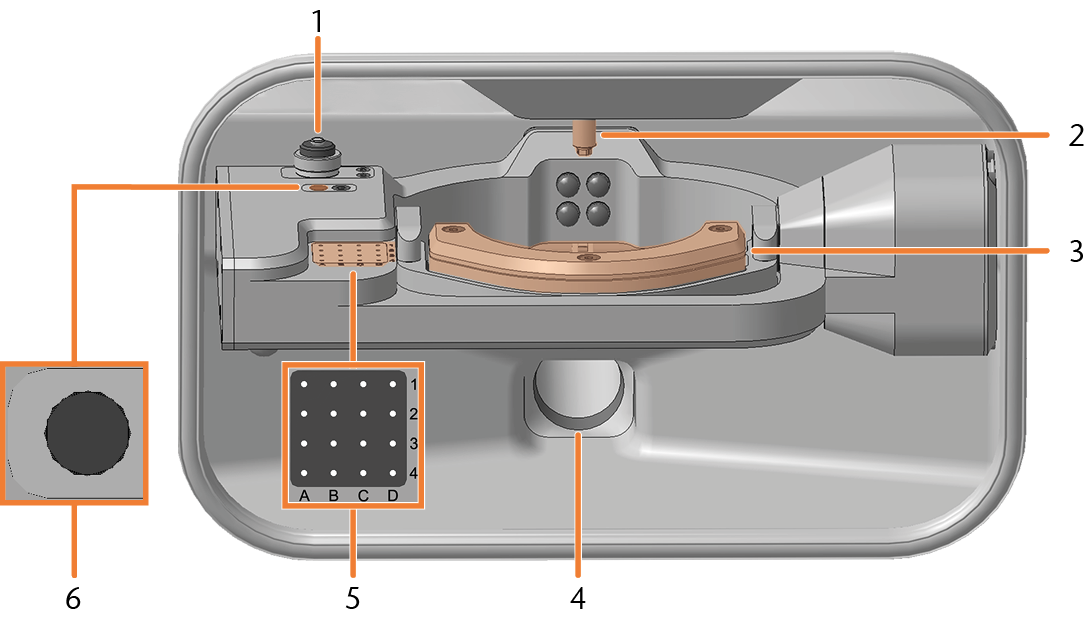

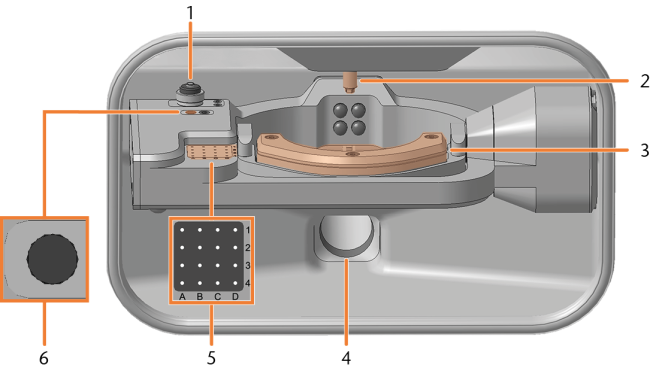

Chambre de travail

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.



  1. Palpeur de mesure

    Nettoyer la machine

  2. Broche avec pince de serrage pour ramasser les outils

    Insérer et remplacer des outils

  3. Support de pièces brutes

    Monter et retirer les pièces brutes

  4. Ouverture d'aspiration pour le système d'extraction d'air

    Installer le système d'extraction d'air

  5. Magasin d’outils

    Insérer et remplacer des outils

  6. Utilisation pour AirTool

    Insérer et remplacer des outils

Couleurs de l’éclairage de la chambre de travail

Couleur

État

Porte de la chambre de travail

Verte

La machine est prête.

déverrouillé

Blanc

La machine est prête.

déverrouillé

Bleu

La machine fonctionne.

verrouillé

Rouge

Un problème machine est survenu.

verrouillé

Axes / Module d'axe A-B

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

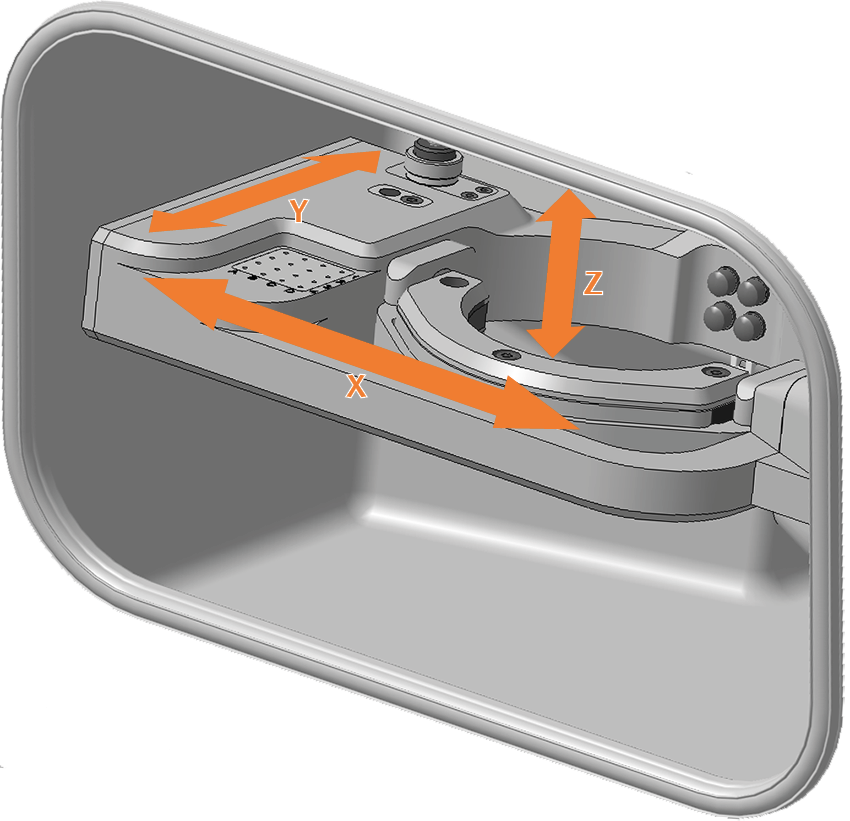

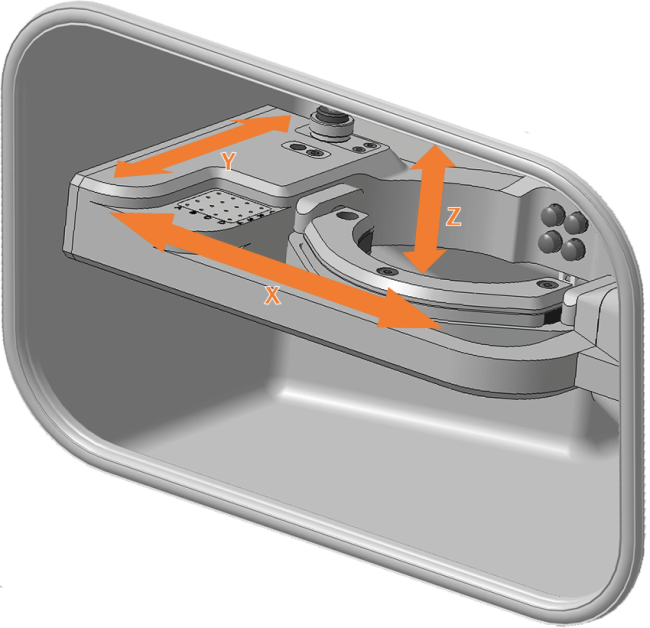

Axes linéaires

La broche se déplace le long de ces axes.

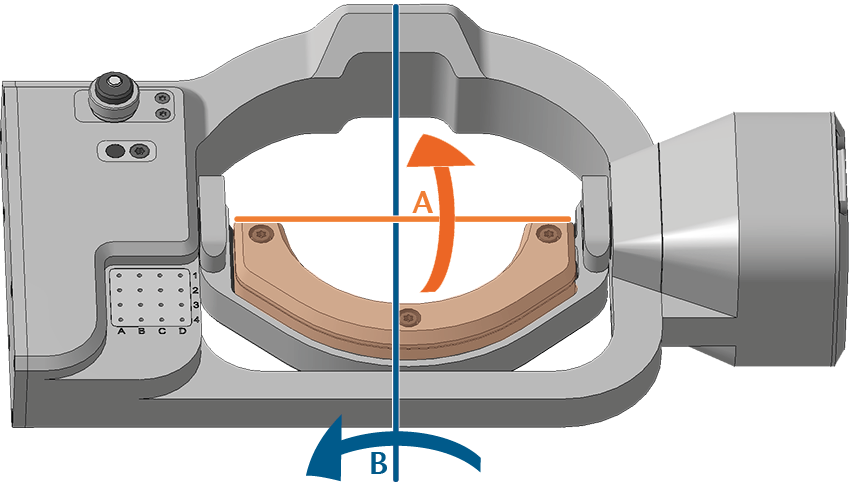

Axes de rotation

Le support de pièces brutes tourne selon ces axes.

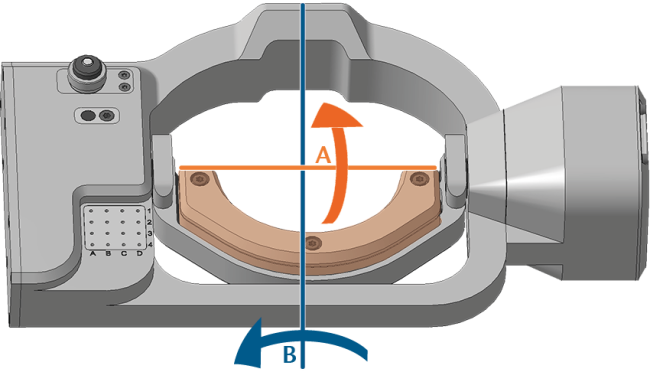

Module d'axe A-B avec désignation des axes A et B

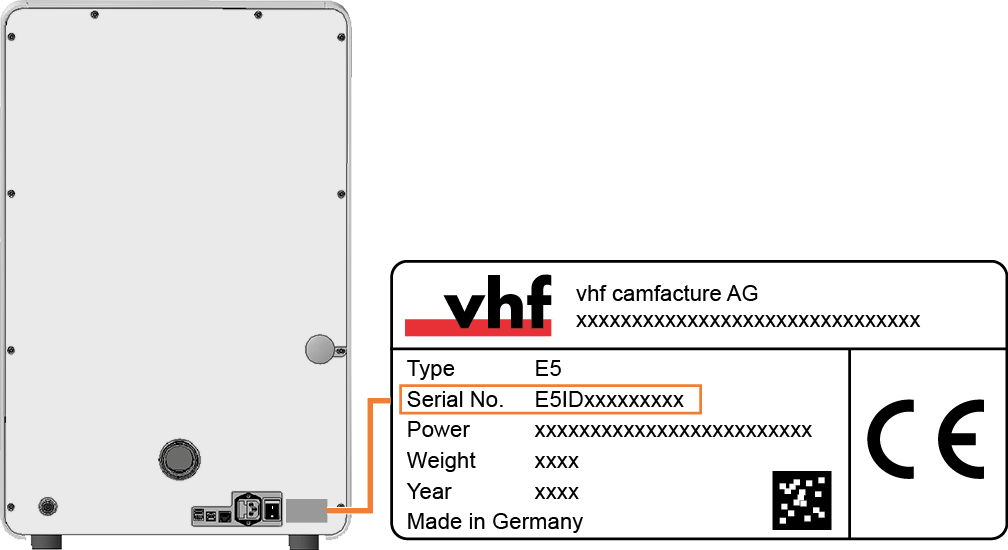

Plaque signalétique et numéro de série

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant :

Numéro de série sur la plaque d'identification (marqué en orange)
