Insérer et remplacer des outils
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité
Le flux de travail de création de restauration est le suivant :
→
→
→
AVIS
Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés
L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.
-
N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.
-
Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.
Ceci ne s'applique pas aux AirTools.
-
Consultez les autres paramètres du chapitre Caractéristiques techniques.
Pour les différentes stratégies d’usinage pendant une tâche, la machine a besoin d’outils différents.
-

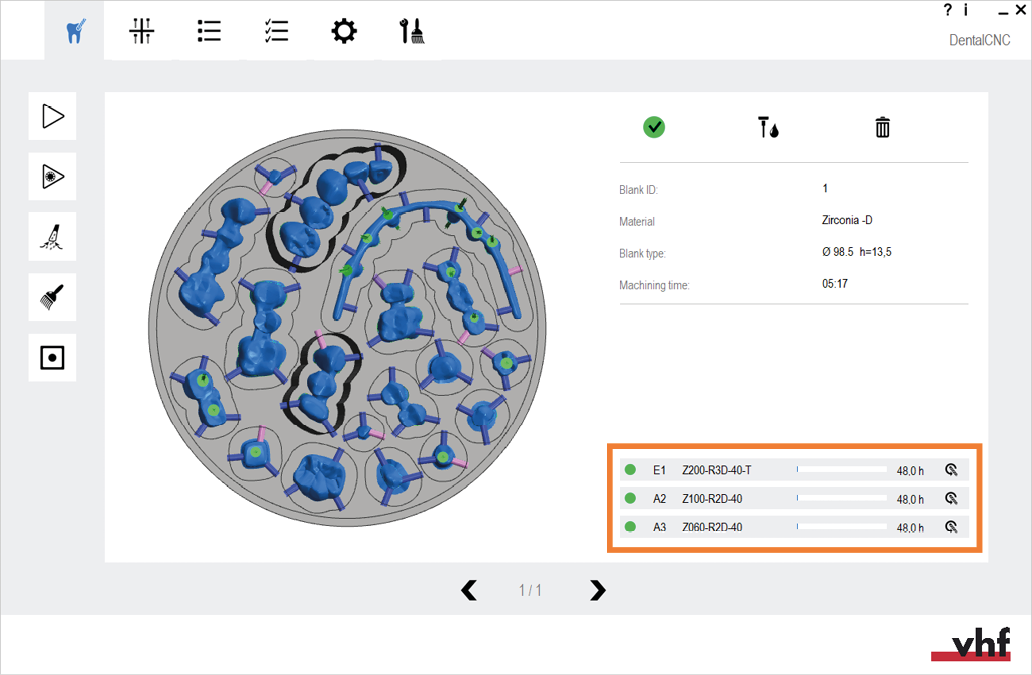

DentalCNC affiche les outils nécessaires à une tâche (marqués en orange) dans la vue Usinage.
-

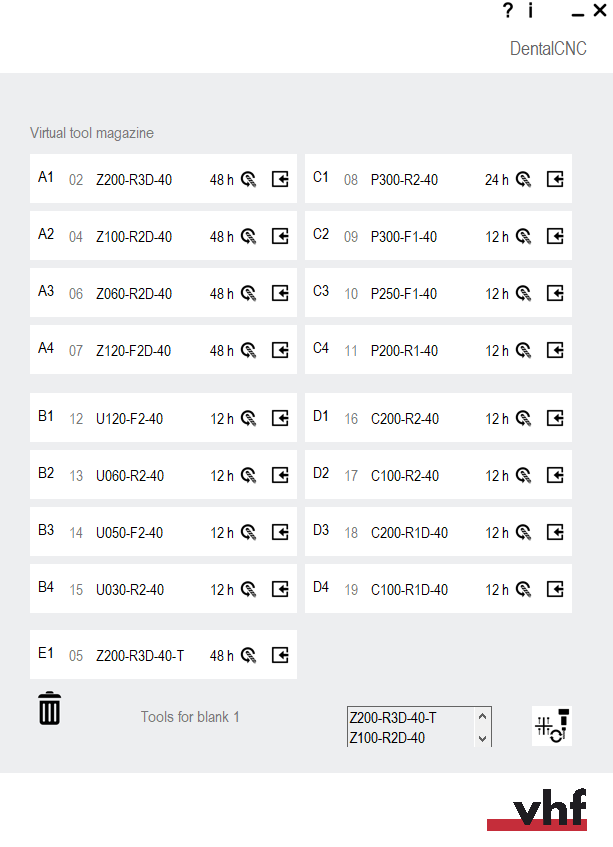

Vous affectez des outils à l’aide du magasin d’outils virtuel dans DentalCNC. Ajout/retrait d’outils et réinitialisation des valeurs de durée de vie des outils
Outils et codes de correspondance vhf
Changement d'outil automatique ou manuel
Le changement d’outil peut être effectué automatiquement via le magasin d’outils ou manuellement via la pince de serrage. Puisque vous pouvez configurer chaque position d’outils individuellement, les changements automatiques et manuels sont possibles en parallèle.
Propriétés du changement automatique d’outil
-
La machine charge automatiquement les outils nécessaires à partir du magasin pendant l’usinage.
-
Vous devez placer tous les outils nécessaires dans le magasin d’outils avant le début du travail.
-
Cas par défaut pour toutes les positions d’outils où aucun changement manuel n’est configuré dans DentalCNC.
Vous ne pouvez pas changer automatiquement d’outil dans les cas suivants :
-
Une position d'outil est usée et ne peut plus recevoir d'outils correctement.
-
Vous utilisez des outils qui ne s'insèrent pas dans le magasin d'outils.
Propriétés du changement d’outil manuel
-
Vous insérez manuellement les outils dans la pince de serrage de la broche pendant la tâche à la demande de DentalCNC.
-
Vous devez configurer ce changement d’outil manuel pour les différentes positions d’outils dans DentalCNC.
-
Décrit dans le guide DentalCNC.
Forcer un changement d'outil manuel pour certaines positions d'outil
Insérer des outils dans le magasin d'outils
Vous pouvez équiper le magasin d'outils de votre machine de deux façons :
- Par insertion manuelle dans le magasin d'outils : Il s'agit de la façon la plus rapide.
- Par l’intermédiaire de la broche : Vous insérez un outil dans la pince de serrage et la broche déposera l’outil dans le magasin d’outils. Cette option prend plus de temps, mais pourrait être plus pratique pour certains.

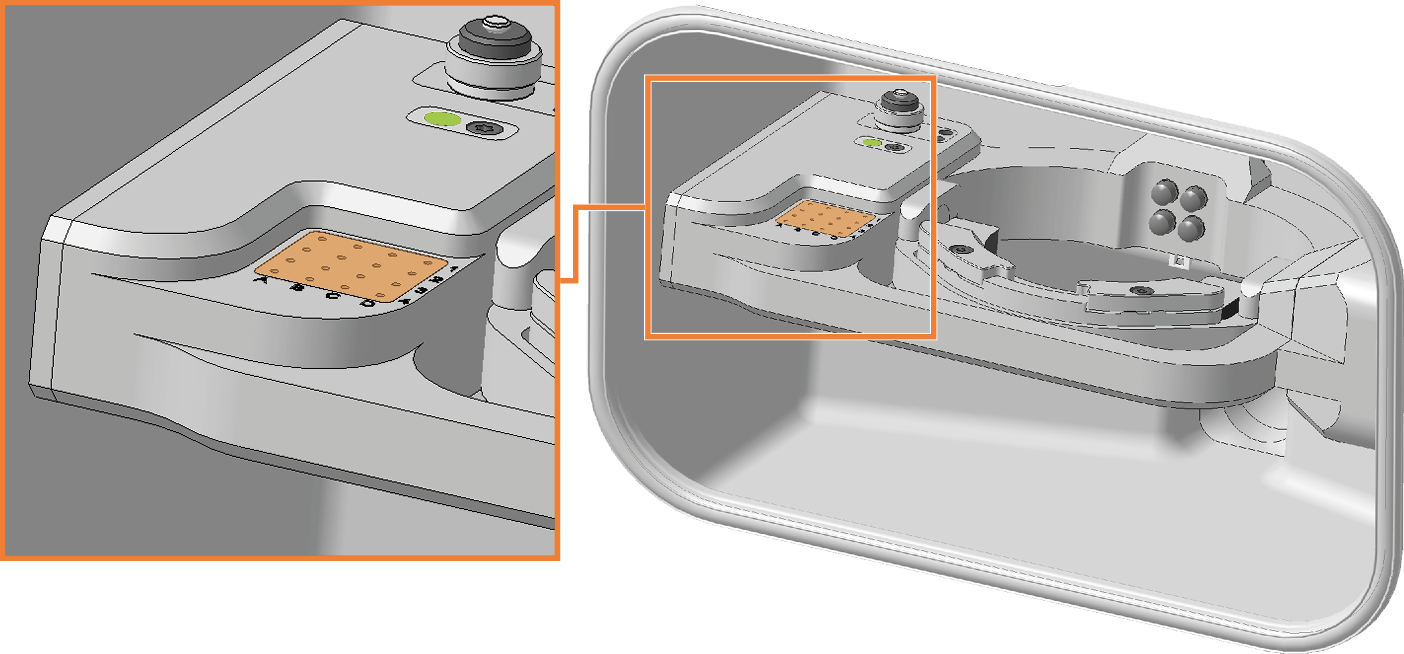

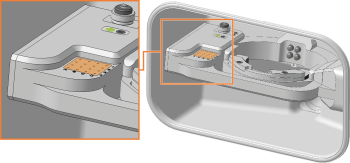

Magasin d’outils (marqué en orange) et utilisation pour AirTool (marqué en vert)
Vous insérez manuellement des outils comme suit :
-
ATTENTION !Portez des gants.
-
Ouvrez la porte de la chambre de travail.
-
AVIS ! Supprimez les outils usés ou endommagés du magasin d'outils, le cas échéant. DentalCNC affiche les durées de vie de l’outil dans la Vue de gestion des outils.
-

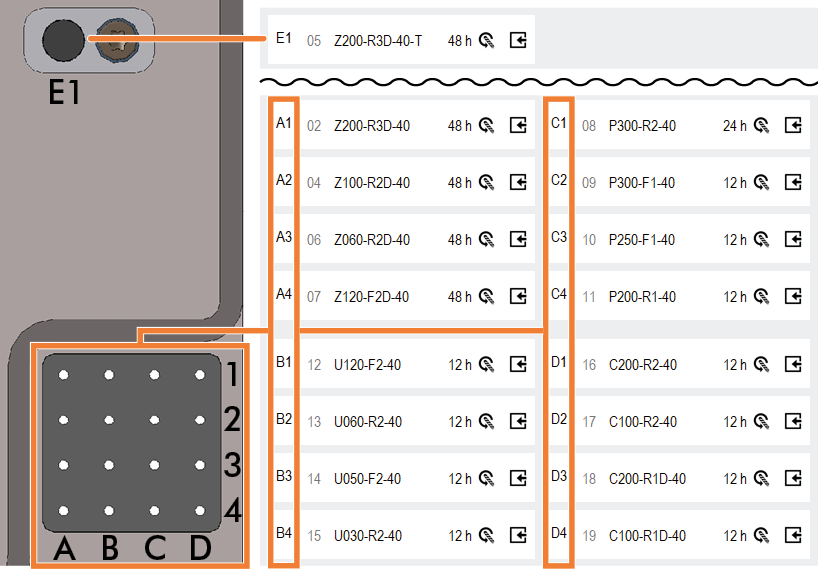

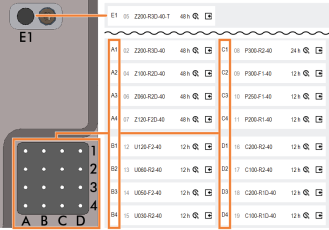

Veillez à ce que les positions des outils dans le magasin d'outils correspondent aux positions d'outils dans DentalCNC.
-

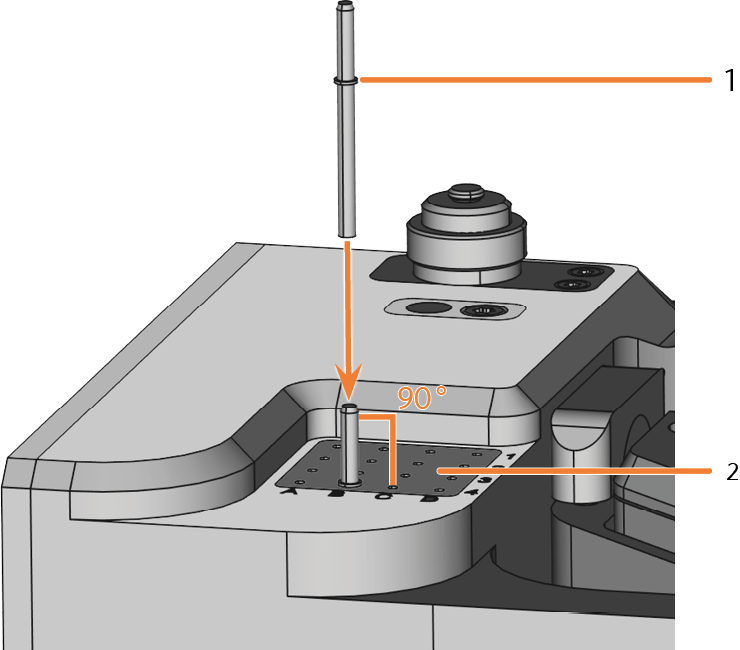

Insérez les outils directement dans les positions de l'outil avec l'arête de coupe dirigée vers le bas. Insérez-le jusqu'à ce que l'anneau touche l'insert du magasin d'outils.
-
Anneau
-
Insertion dans le magasin d'outils
-

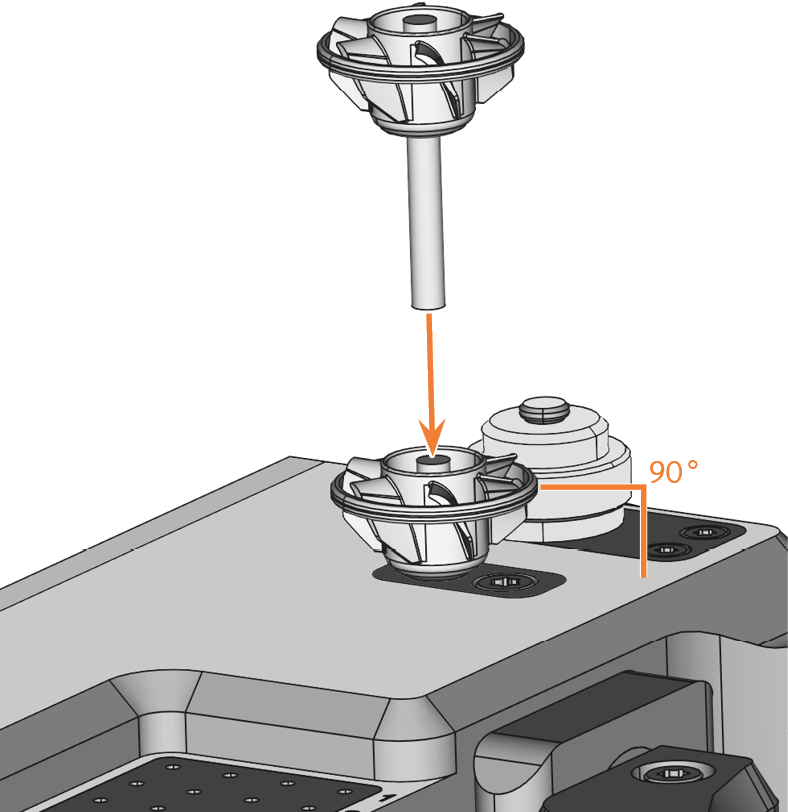

Placez l’AirTool nécessaire en position E1. Poussez-le jusqu'à ce que l'hélice touche l'insert du magasin d'outils.
DentalCNC affiche le code de correspondance de l'outil avec le suffixe -T sur la position E1.
-
Si le nouvel outil remplace un ancien outil du même type, réinitialisez la durée de vie de l'outil dans DentalCNC.
AVIS ! Ruptures d'outils et résultats d'usinage erronés en cas d'affectation incorrecte d'outils
Les emballages d’outils vhf vous aident à insérer les outils.
AVIS ! Résultats d'usinage incorrects en cas de non-utilisation de l’AirTools
Retirer les outils du magasin d'outils
-
ATTENTION !Portez des gants.
- Ouvrez la porte de la chambre de travail.
-

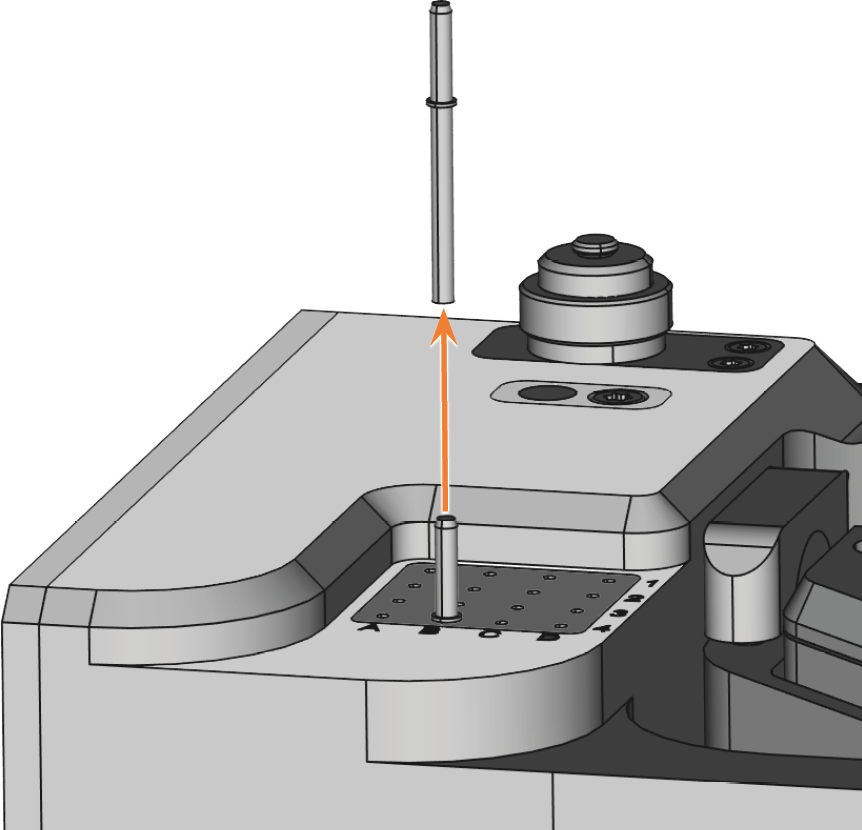

Faites glisser l’outil vers le haut à partir du magasin d’outils.
-
Si vous remettez l’outil en stock ou n’utilisez plus le type d’outil, configurez-le DentalCNC en conséquence.
-
Retour en stock : Déplacer les outils du magasin d'outils virtuel vers l'ATB virtuel
-
Aucune autre utilisation : Suppression des outils
-
Ajout d'outils de remplacement
Lorsque la durée de vie d’un outil est terminée pendant l’usinage, DentalCNC peut charger un outil de remplacement automatiquement à partir du magasin d’outils pour poursuivre l’usinage.
-
Placez des outils de remplacement dans le magasin d’outils.
-
Configurez les outils de remplacement dans DentalCNC.
Utiliser l’ATB
Vous pouvez conserver vos outils dans l'ATB (Administrated Tool Board) fourni.
Vous pouvez ranger vos outils grâce à l'ATB (Administrated Tool Board) fourni avec le kit de séchage.
-
Les positions 1 - 9 et 14 - 22 conviennent aux outils dentaires classiques avec bague de sécurité qui conviennent à votre machine.
-
Les positions 10 à 13 conviennent à 1 AirTool.
L'ATB virtuel dans DentalCNC représente la structure de l’ATB physique. Si vous attribuez clairement les outils physiques et virtuels, vous pouvez facilement suivre la durée de vie des outils dans DentalCNC.
ATB vide

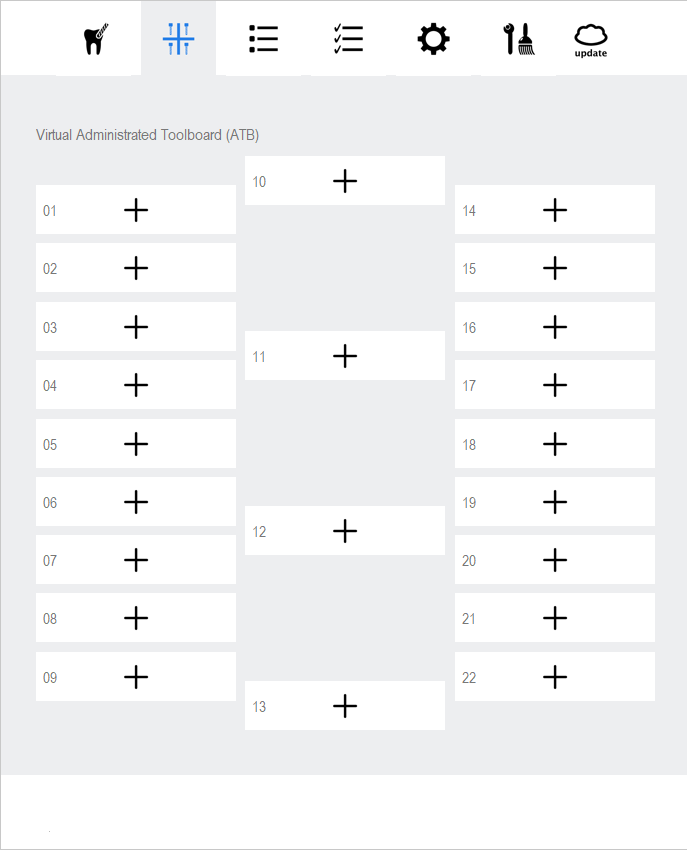

ATB virtuel vide dans DentalCNC

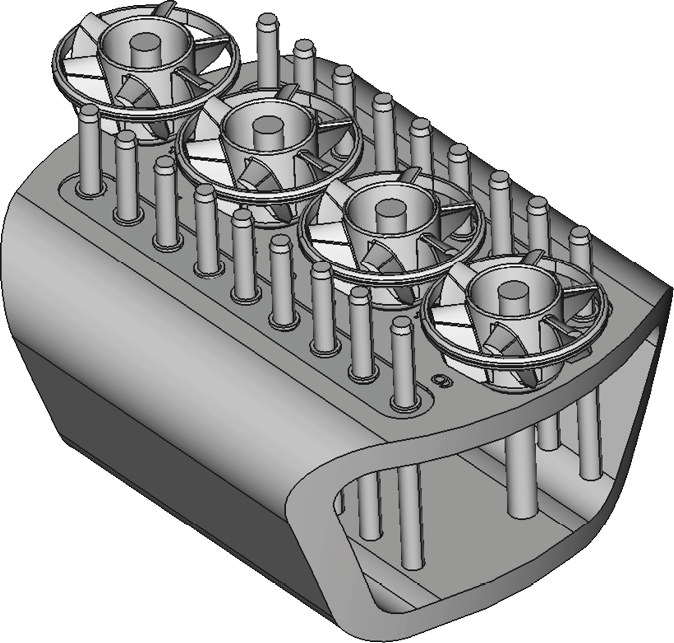

ATB équipé
