S'applique à : E5

Remplacer le module système

AVIS

Le remplacement du module système nécessite le service clientèle

La préparation du remplacement du module système et l'installation du module système de remplacement nécessitent une configuration du logiciel par le service clientèle. Sinon, votre machine ne sera pas opérationnelle.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Le module système contient les composants suivants :

  • Alimentation électrique

  • Unité de commande

  • Panneau de connexion

En cas de défaillance de l'un de ces composants, remplacez complètement le module.

Insérez le module dans la baie du module système.

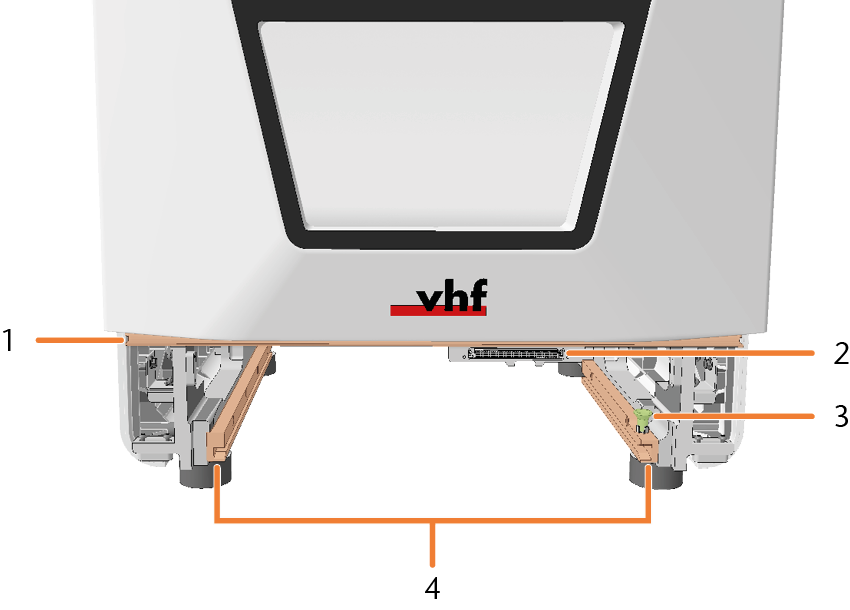

Baie du module système vide

  1. Barre de positionnement pour couverture de service inférieure

  2. Emplacement du module système

  3. Boulon de verrouillage*

  4. Rails de guidage

*Remplacez également le boulon de verrouillage si nécessaire. Remplacer le boulon de verrouillage du module système

  1. Contactez le service à la clientèle.

    • Le service clientèle prépare le remplacement du module système.

  2. Ayez à portée de main :

    1 x Module système de remplacement

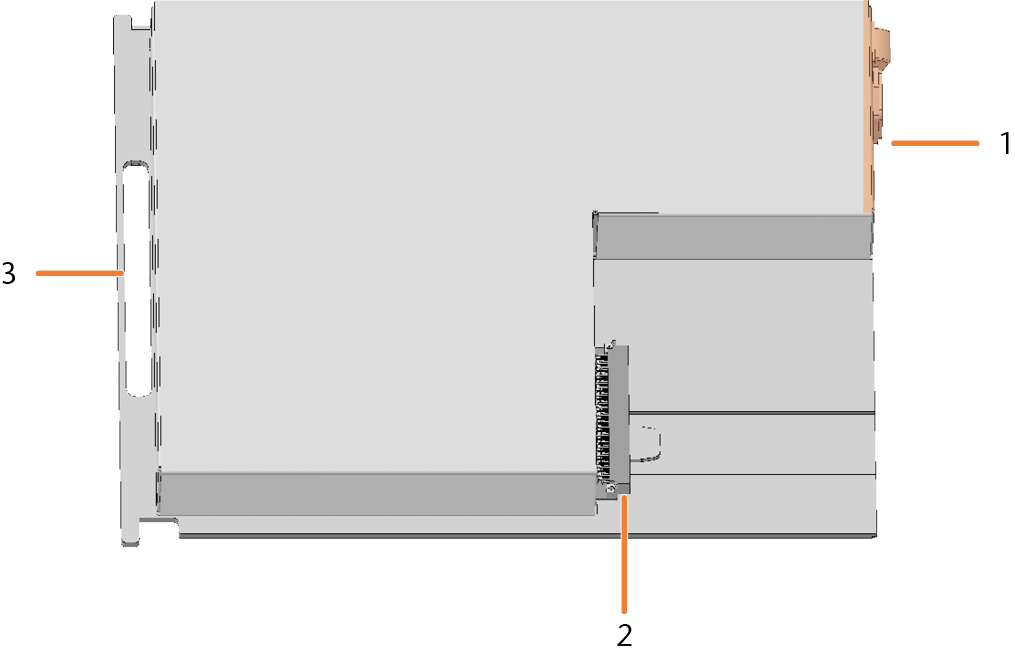

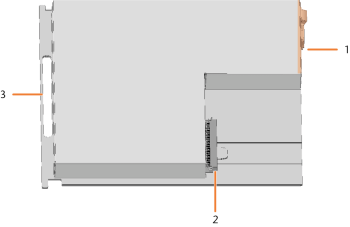

    1. Panneau de connexion

    2. Fiche pour l'insertion dans l'emplacement du module système

    3. Poignée

  3. Quittez DentalCNC.

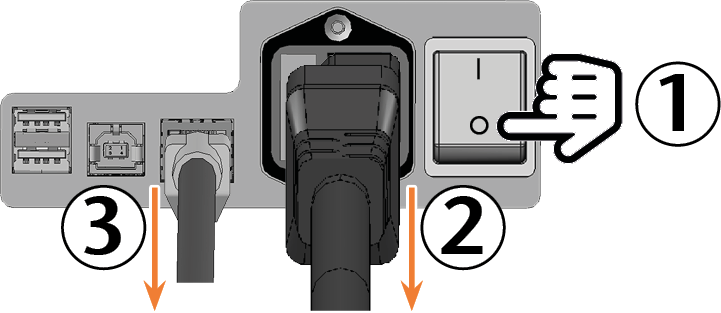

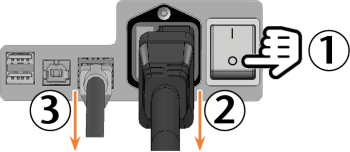

  4. DANGER !Éteignez la machine via l’interrupteur principal.

    5. AVIS ! Endommagement des câbles et du module système si les câbles restent branchés dans le module

  5. Débranchez le câble d'alimentation et le câble réseau.

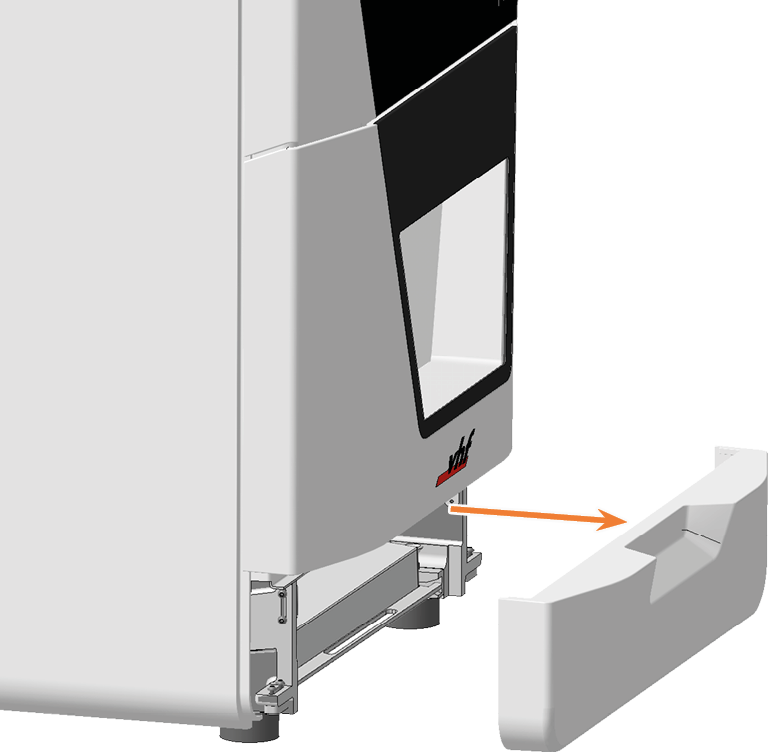

  6. Retirez la couverture de service inférieure :

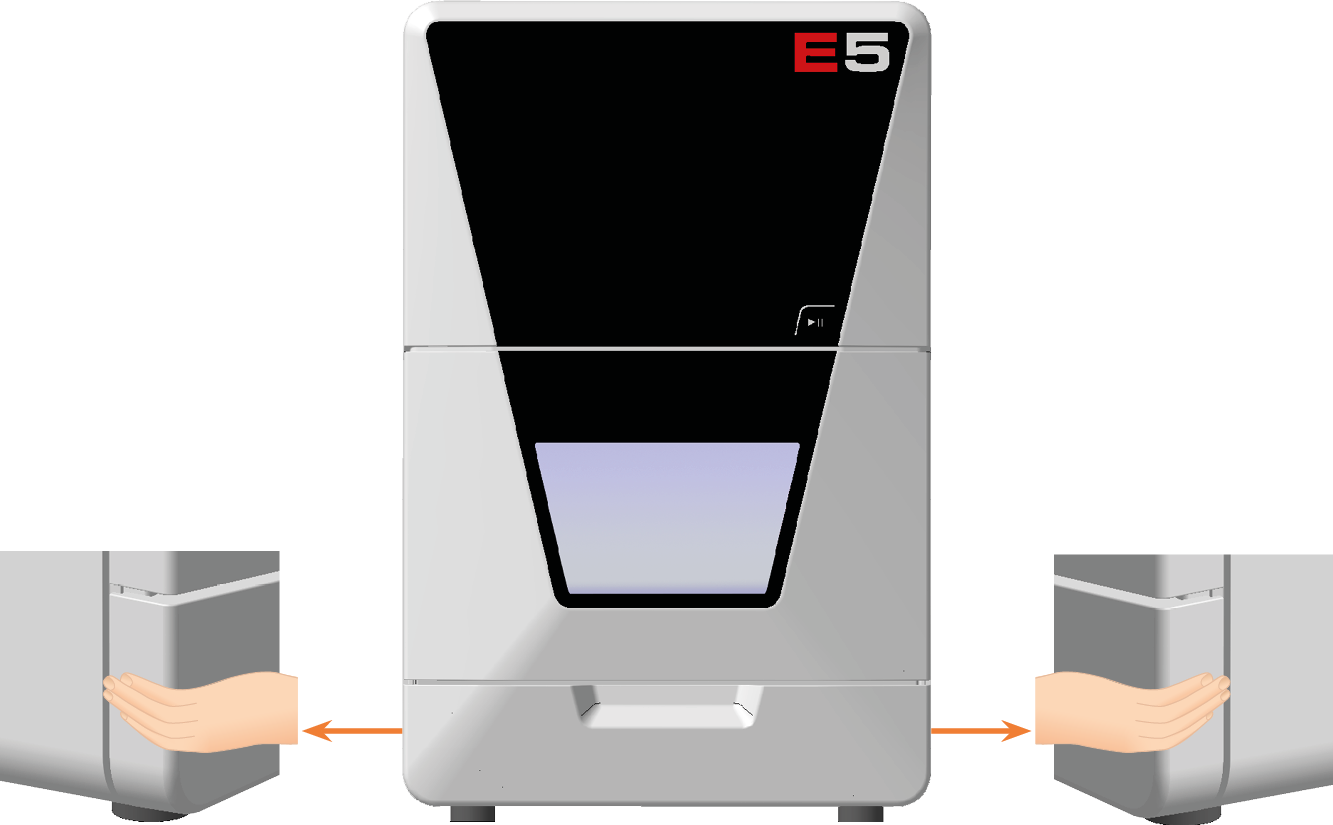

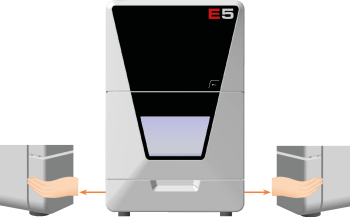

    1. Saisissez les côtés gauche et droit de la couverture.

    2. Tirez la couverture vers l'avant.

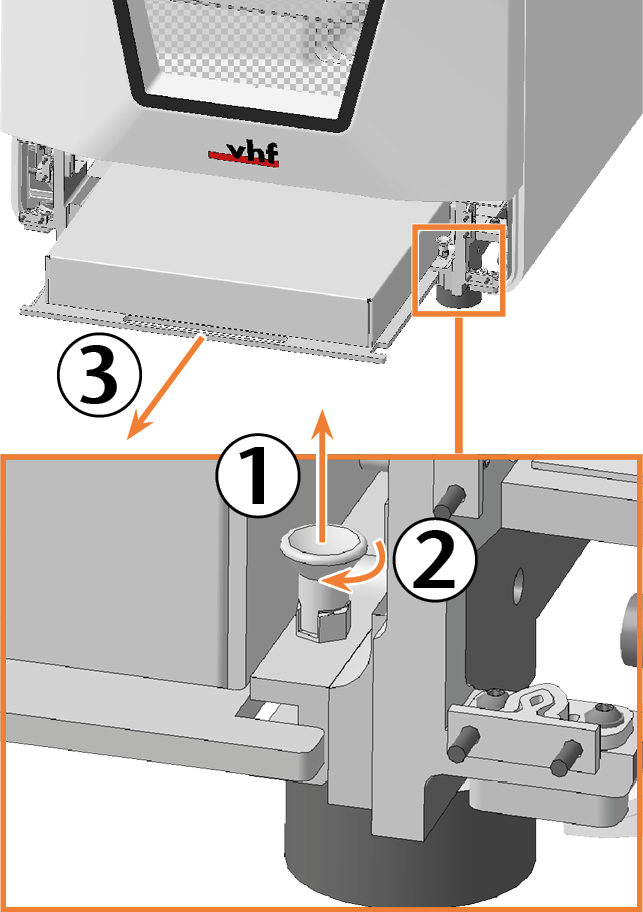

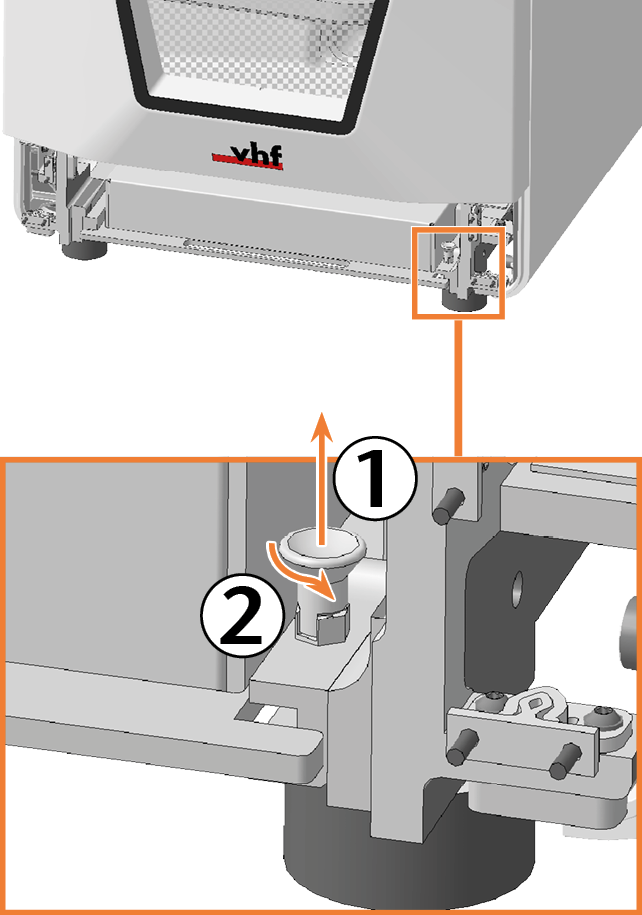

  7. Tirez le boulon de verrouillage vers le haut et tournez-le dans le sens horaire.

    • Le boulon de verrouillage reste en place. La baie du module système est déverrouillée.

  8. Tirez la poignée du module système vers l'avant pour le sortir de la baie.

    9.

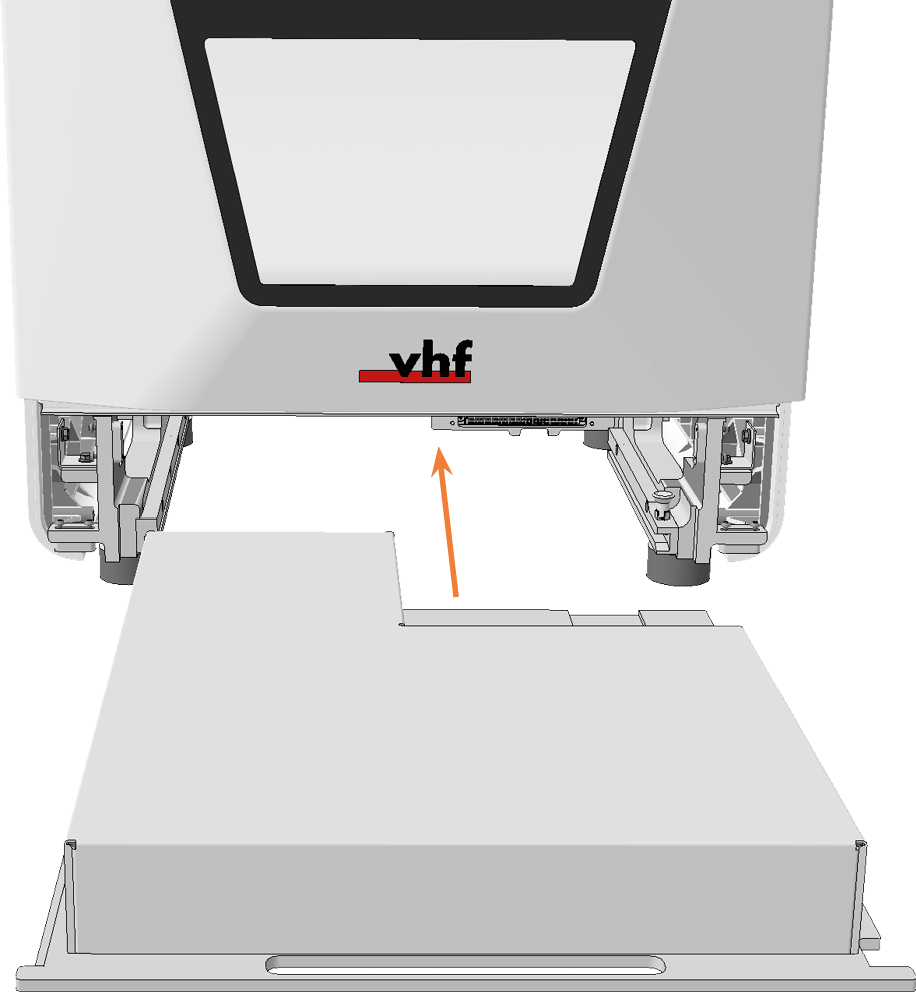

  9. Insérez le module système de remplacement dans la baie du module système avec le connecteur situé sur le côté arrière droit.

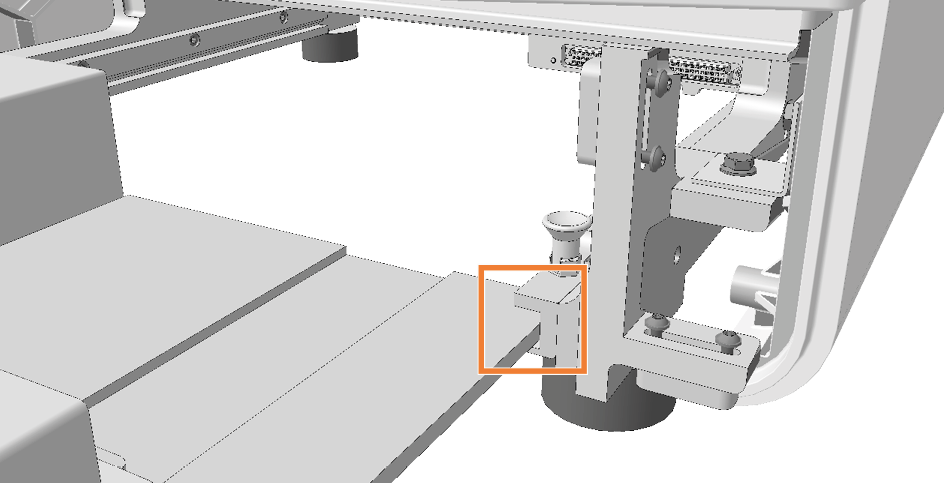

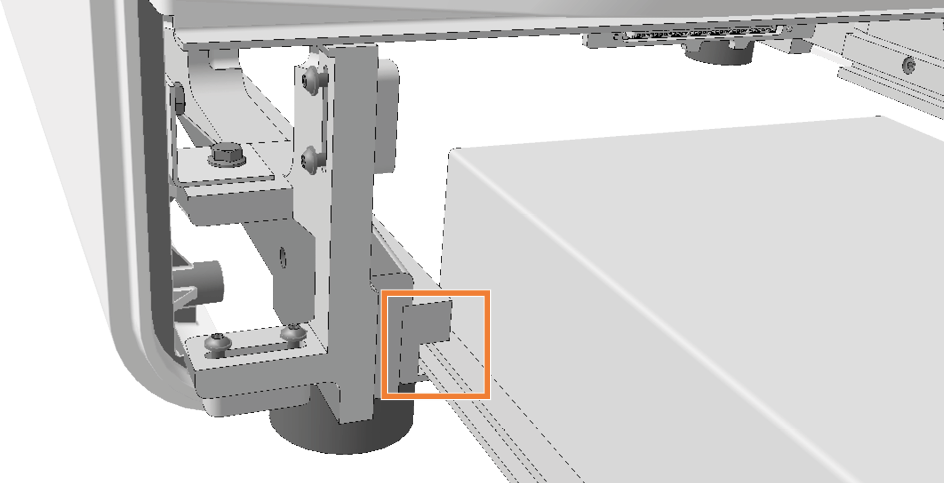

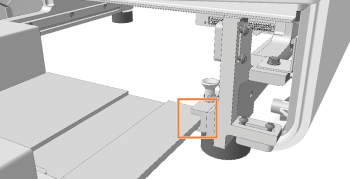

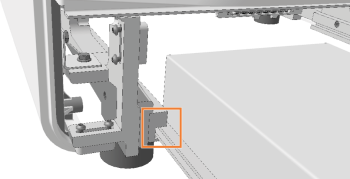

    Pour ce faire, insérez la plaque inférieure du module système dans les rails de guidage gauche et droit.







    • Vous devez sentir la fiche glisser dans l'emplacement du module système.

  10. Tournez le boulon de verrouillage dans le sens antihoraire.

    • Le boulon de verrouillage glisse vers le bas. La baie du module système est verrouillée.



  11. Installez la couverture de service inférieure :

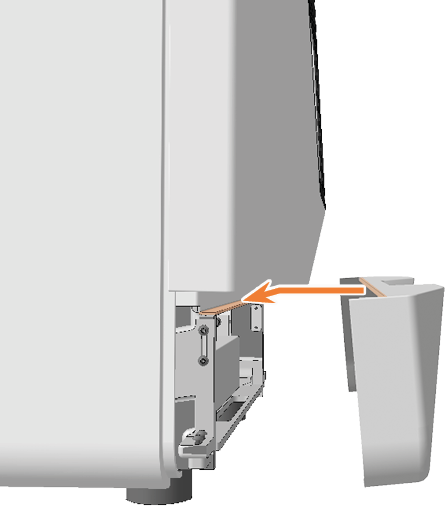

    1. Placez le bord supérieur de la couverture sur la barre de positionnement au-dessus de la baie du module système.

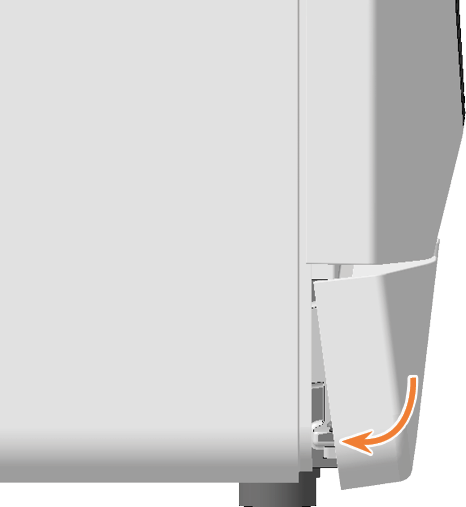

    2. Inclinez la moitié inférieure de la couverture vers la machine.

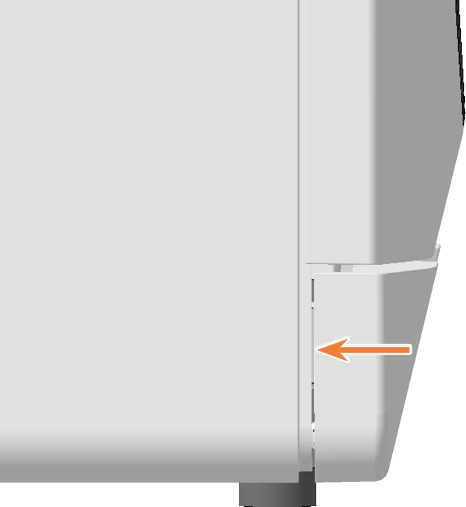

    3. Appuyez sur la couverture jusqu'à ce qu'elle soit bien fixée.

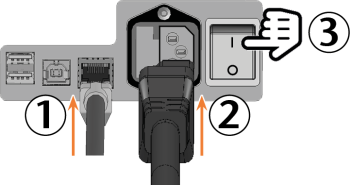

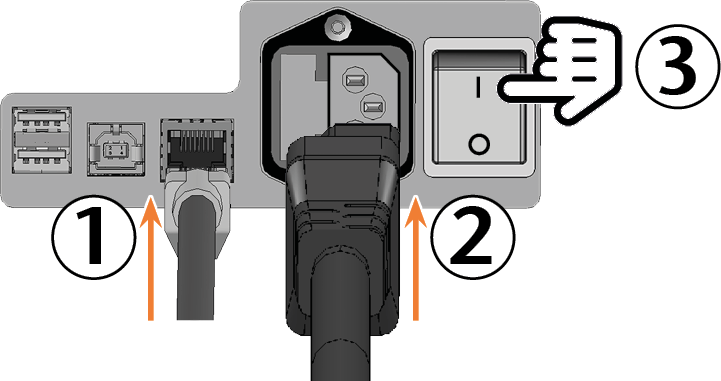

  12. Connectez les câbles Ethernet et d'alimentation.

  13. Allumez la machine via l’interrupteur principal.

  14. Lancez DentalCNC





  15. Contactez le service à la clientèle.

    • Le service clientèle installe le module système.
