Monter et retirer les pièces brutes
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité
Le flux de travail de création de restauration est le suivant :
→
→
→
AVIS
Dommages aux outils et aux pièces brutes et résultats d’usinage incorrects dus à la mauvaise fixation
Si les pièces brutes bougent ou vibrent pendant l’usinage, le résultat peut être inutilisable. Des vis trop serrées peuvent endommager les pièces brutes.
-
Serrez les vis des dispositifs de serrage au couple indiqué.
Pièces brutes appropriées
La machine peut traiter les pièces brutes suivantes :

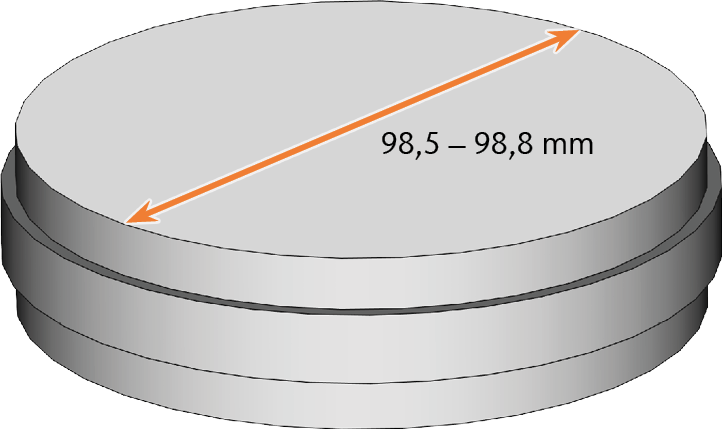

Disques avec un diamètre de 98,5 mm à 98,8 mm

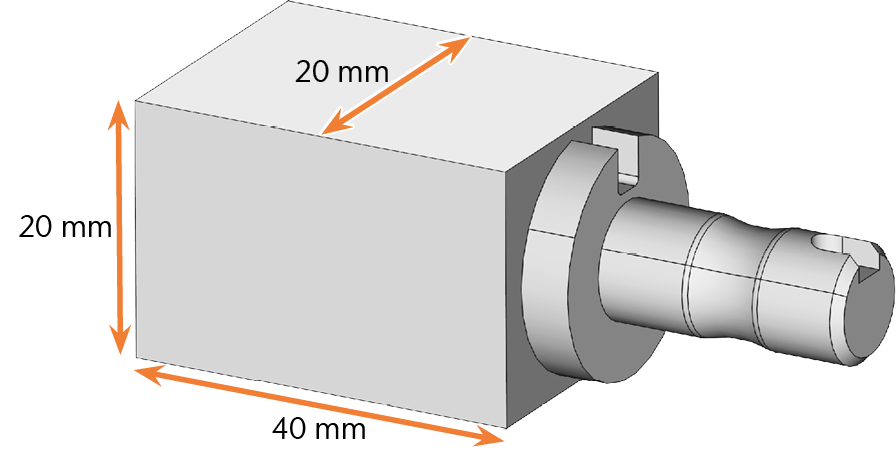

Blocs, taille maximale : 40 x 20 x 20 mm (L/T/H)*
Vous pouvez obtenir de l'équipement supplémentaire
Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine. auprès du service à la clientèle.

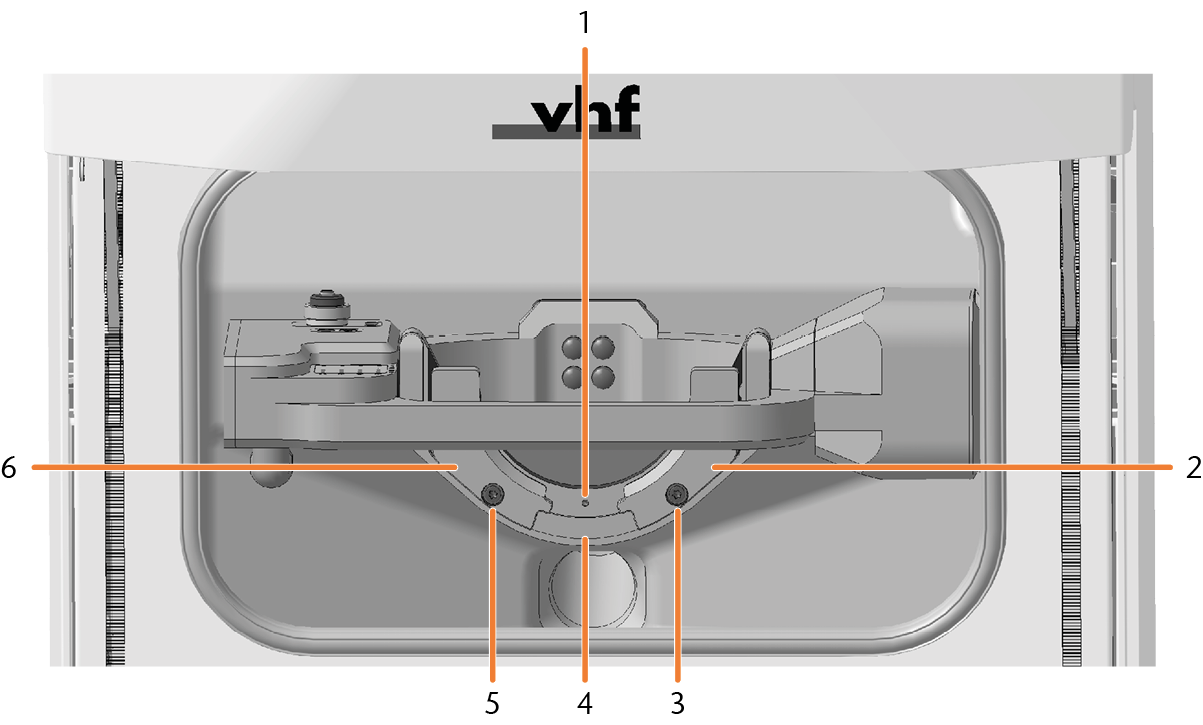

Aperçu du porte-pièce et des dispositifs de serrage standard
-
Marquage pour remonter les disques en toute sécurité
-
Dispositif de serrage droit
-
Vis de fixation pour dispositif de serrage droit
-
Support de pièces brutes
-
Vis de fixation pour dispositif de serrage gauche
-
Dispositif de serrage gauche
Comment monter les différents types de pièces brutes

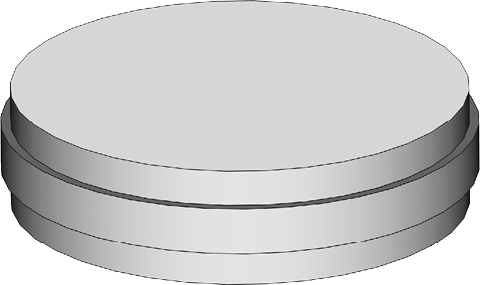

Disques

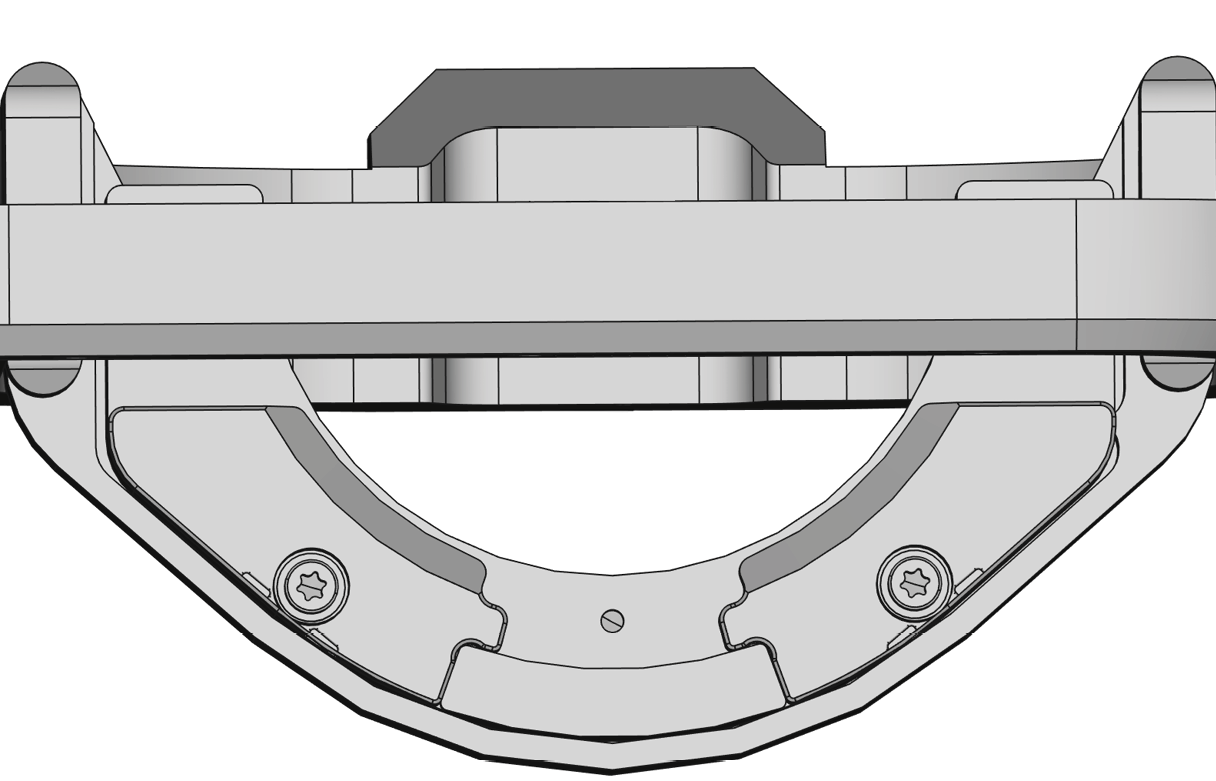

Support de pièces brutes

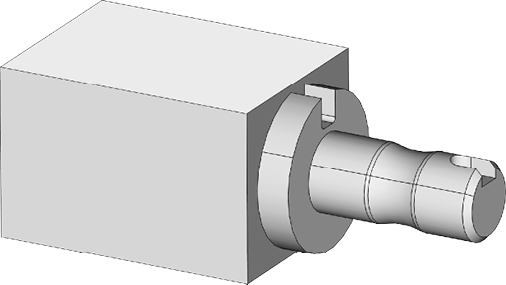

Blocs

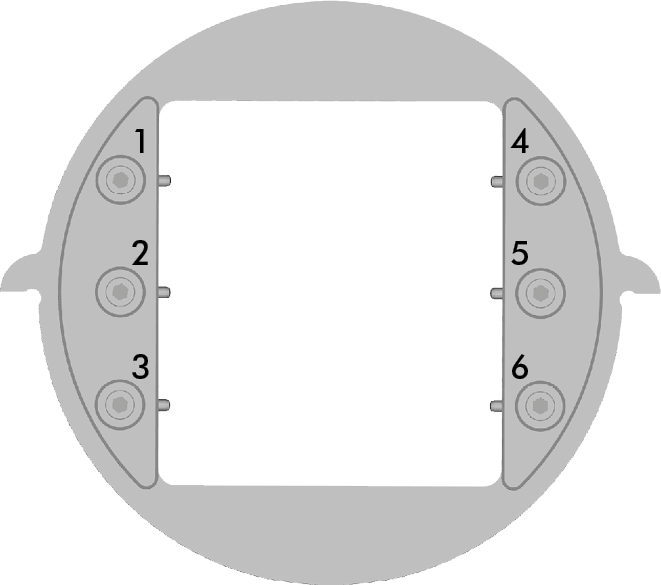

Porte-bloc
Support de pièces brutes
Et ensuite ?
Si vous souhaitez monter des disques :
Montage des disques dans la chambre de travail
Si vous souhaitez monter des blocs :
Monter les blocs et les porte-bloc dans la chambre de travail
