S'applique à : E5

Connexion de la machine

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Les étapes d’installation jusqu’au fonctionnement sont les suivantes :

→

→

→

Schéma d'installation de la machine

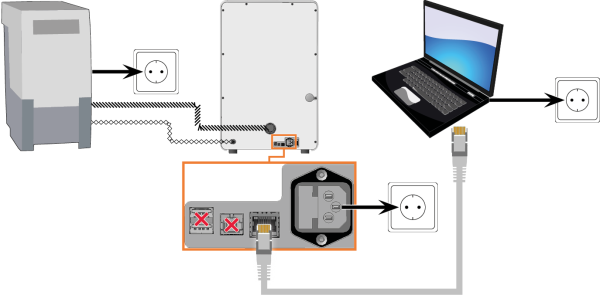

Connexion directe de la machine à l'ordinateur FAO

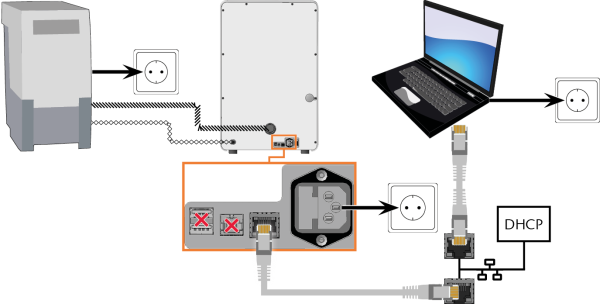

Connexion de la machine à l'ordinateur FAO via un réseau local

Unité d'aspiration

Raccordement électrique

Tuyau d'aspiration

Câble de données des unités d'aspiration supportées (facultatif)

Câble réseau Ethernet

Raccorder l’ordinateur FAO

Connectez l'ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. via un câble réseau Ethernet.

Pour éviter les erreurs de connexion, nous vous recommandons vivement d’utiliser le câble USB ou Ethernet fourni avec la machine. Les pièces de rechange d'origine sont disponibles auprès du service à la clientèle.

Établir une connexion Ethernet

Vous pouvez connecter la machine soit directement à votre ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC., soit via le réseau local. Pour intégrer la machine dans votre réseau, vous aurez besoin de l'aide de votre spécialiste informatique.

  1. Branchez le câble Ethernet fourni dans le port réseau sur le panneau de connexion de la machine.

  2. Pour une connexion directe, branchez l'autre extrémité du câble Ethernet dans le port réseau de l'ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC..

  3. Pour une connexion via votre réseau, branchez l'autre extrémité du câble Ethernet dans un port du réseau local (p. ex. hub, switch, prise réseau).

Mise en service initiale

Exigences minimales pour le câble Ethernet

  • Classe de performance : CAT-6
  • Paire torsadée blindée/écrantée (S/FTP)
  • Longueur maximale de 55 m (env. 180 pi)
  • Qualité supérieure

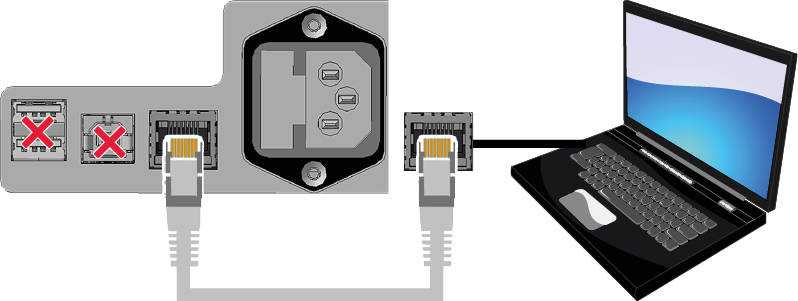

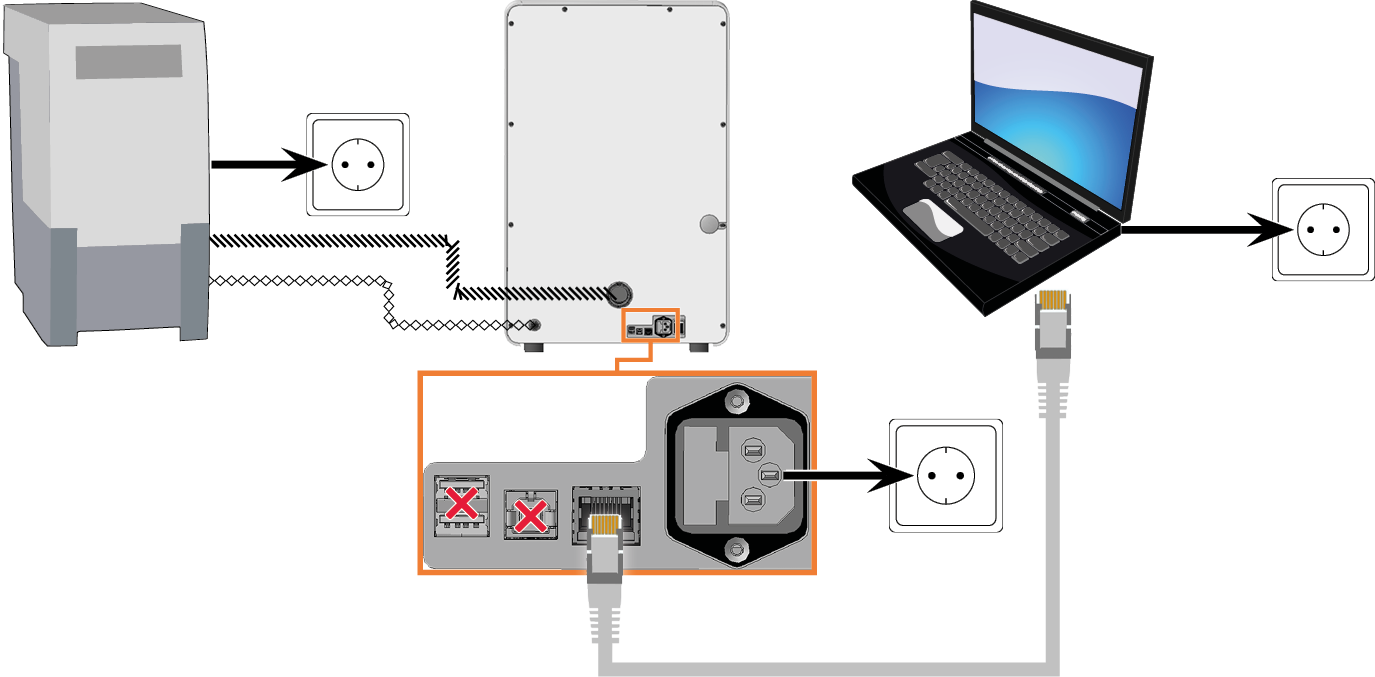

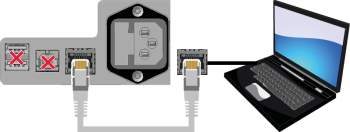

Schéma de connexion directe

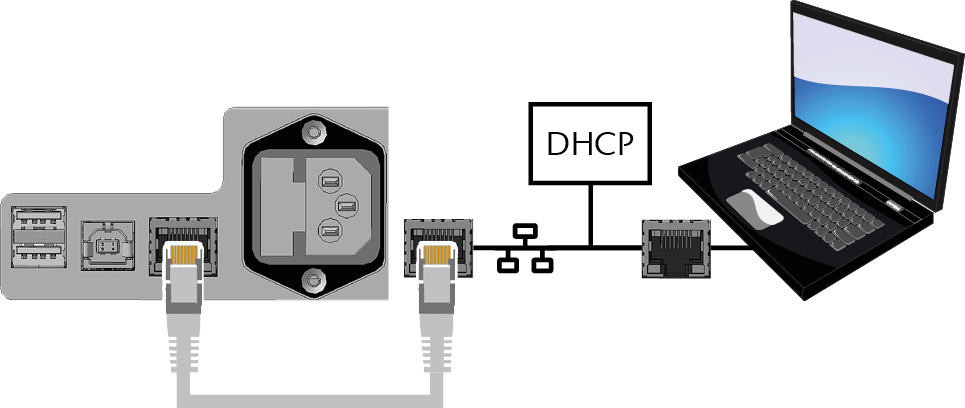

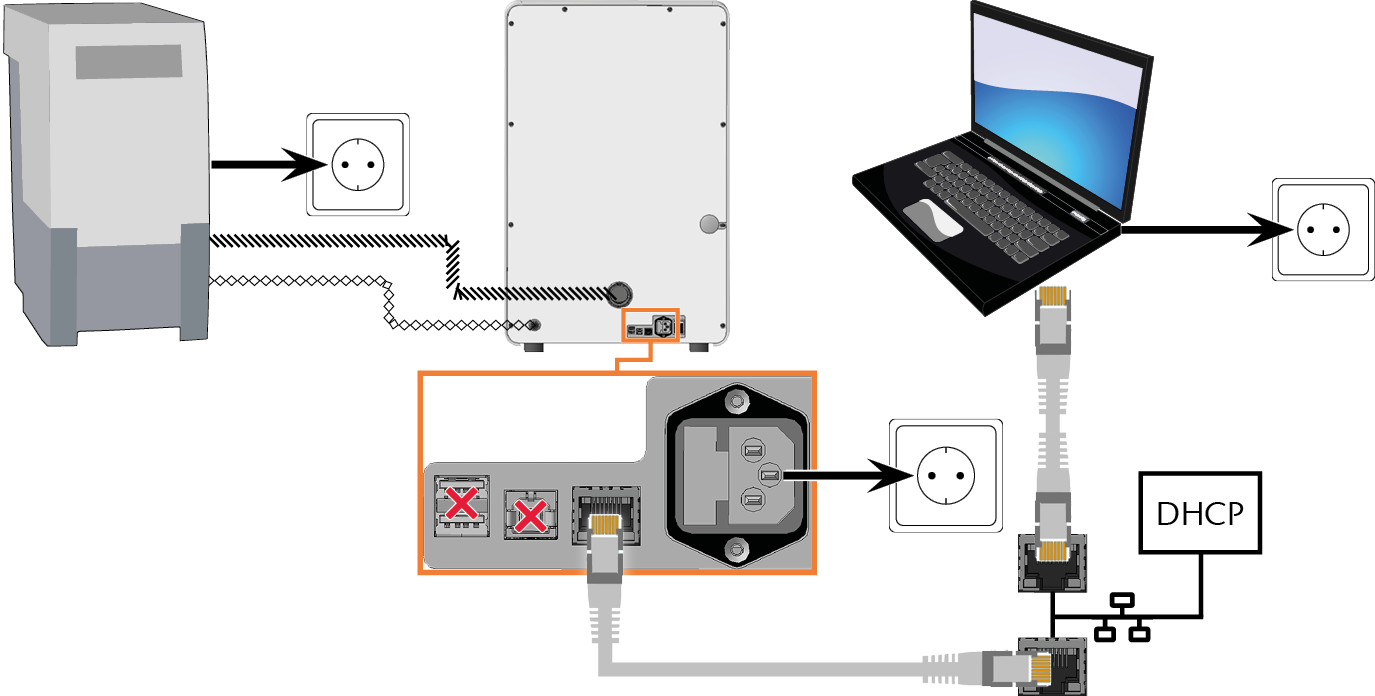

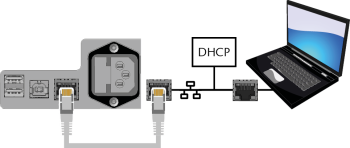

Schéma de connexion via un réseau

Installer le système d'extraction d'air

  • AVERTISSEMENT !Utilisez toujours un système d’extraction d’air conforme aux exigences du chapitre Caractéristiques techniques.

Composante Source Requis ? Préalable

Dispositif d’aspiration, tuyau inclus

Service à la clientèle, revendeurs spécialisés

Oui

–

Unité de commutation

Service à la clientèle*

Non

Câble de données non utilisé

Câble de données des unités d'aspiration supportées

Fabricant de l'unité d'aspiration

Non

Dispositif d'aspiration pris en charge ; unité de commutation non utilisée

Connexion tuyau

Service à la clientèle

Si le tuyau d'aspiration ne convient pas

–

*L'unité de commutation n'est pas disponible dans toutes les régions du monde.

Installer le dispositif d'aspiration

Vous pouvez installer le dispositif d’aspiration comme suit :

  1. Lisez la documentation relative au dispositif d’aspiration. Respectez à tout moment les consignes d'utilisation et de sécurité.

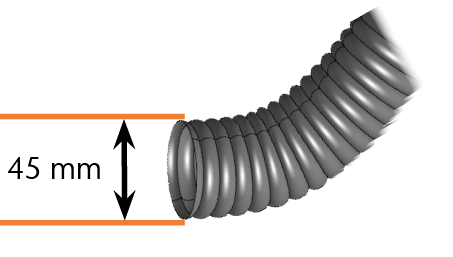

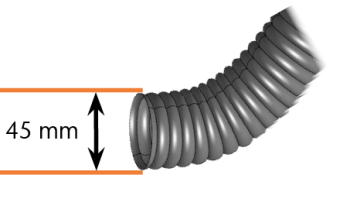

  2. Vérifiez si la connexion du tuyau d’aspiration a un diamètre extérieur de 45 mm.



  3. Si le diamètre est différent, ajustez le tuyau ou l’adaptateur de tuyau fourni avec le dispositif d’aspiration.

    Autre solution : Utilisez le raccord tuyau en option de vhf.

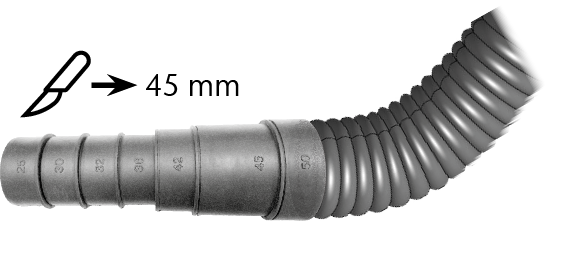

    Exemple : Tuyau d’aspiration avec adaptateur de tuyau

    ou

    Hose connection

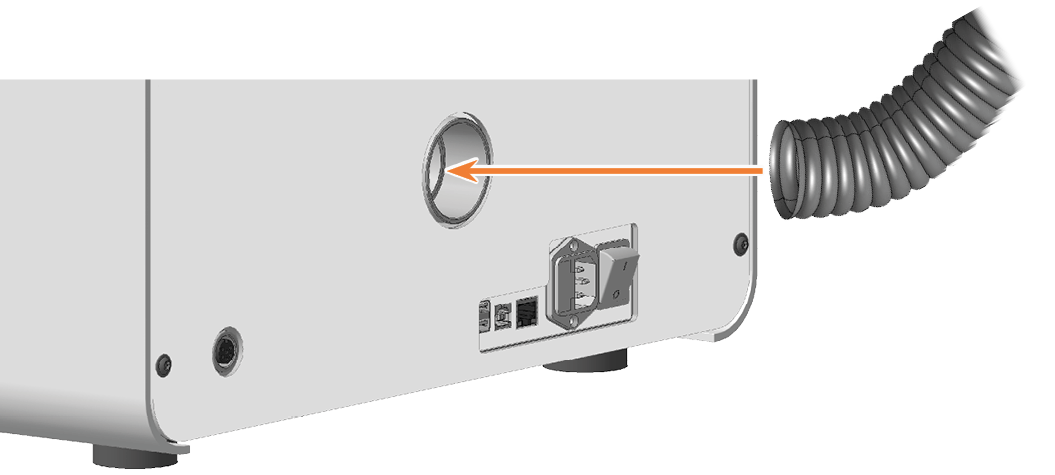

  4. Introduisez le tuyau d’aspiration dans l’ouverture du dispositif d’aspiration sur la machine. Assurez-vous que le tuyau d'aspiration est correctement installé.

    5. ou

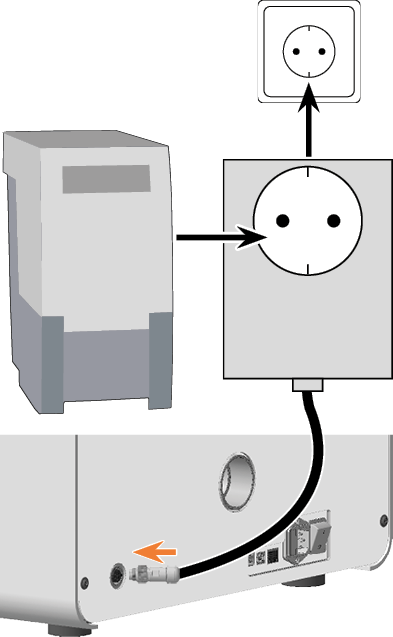

  5. Si vous voulez que la machine allume et éteigne automatiquement l'unité d'aspiration, choisissez l'une des options suivantes :

    ou

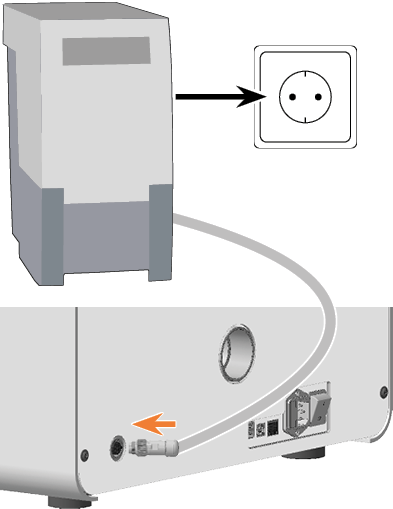

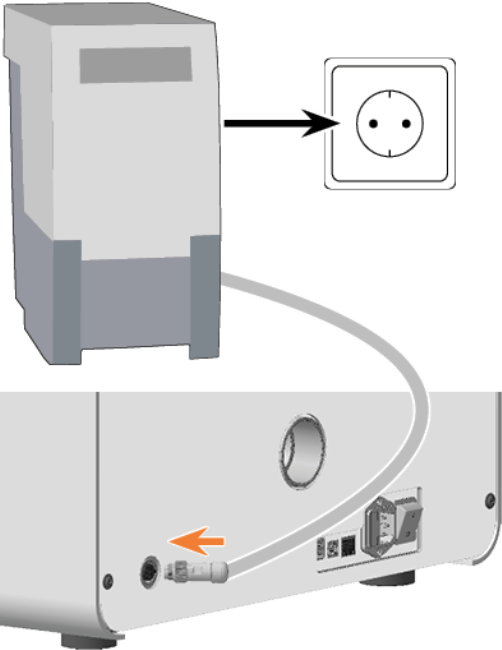

      • Raccordez un câble de données fourni par le fabricant du dispositif d’aspiration au port de données du dispositif d’aspiration de la machine.



  6. Poursuivez l'installation de l'unité d'aspiration comme décrite dans la documentation de l'unité.

Si vous ne pouvez pas connecter le tuyau d’aspiration du dispositif d’aspiration directement à la machine, installez le raccord tuyau comme suit :

  1. Procurez-vous le raccord tuyau auprès du service à la clientèle.
  2. Tournez le filetage du raccord tuyau dans le sens inverse des aiguilles d’une montre jusqu’à ce que le raccord soit complètement ouvert.

    3. Si le filetage se détache du raccord tuyau, placez-le à nouveau sur le raccord et tournez-le une fois dans le sens des aiguilles d’une montre pour qu’il soit vissé à nouveau sur le raccord.

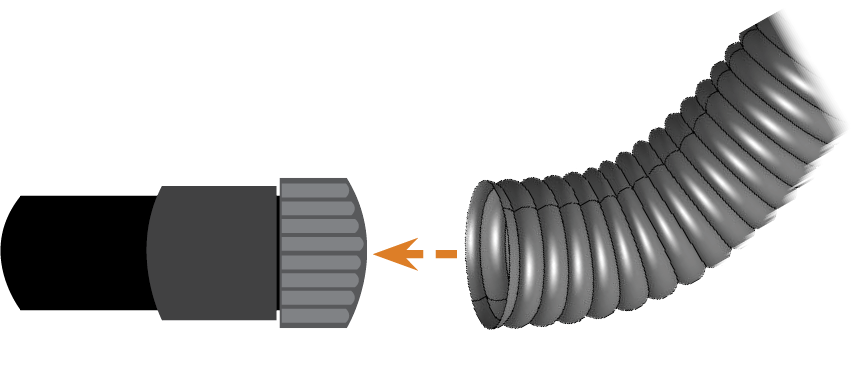

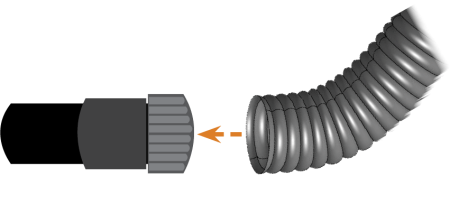

  3. Insérez complètement le tuyau d’aspiration du dispositif d’aspiration dans le raccord tuyau sur le côté du filetage.

    4.

  4. Tournez le filetage du raccord tuyau dans le sens des aiguilles d’une montre aussi loin que possible.
  5. Insérez le raccord tuyau dans l’ouverture du système d’extraction d’air de la machine. Assurez-vous qu’il soit fermement raccordé.

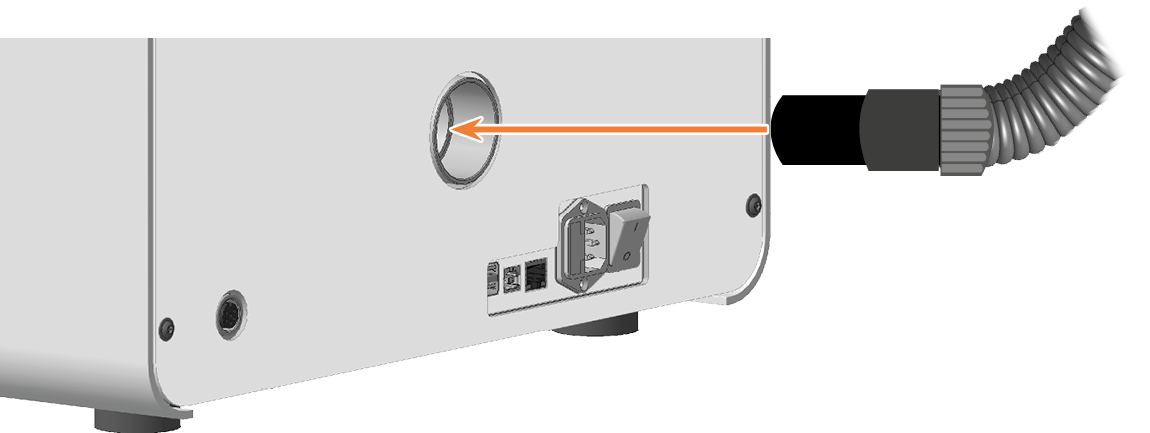

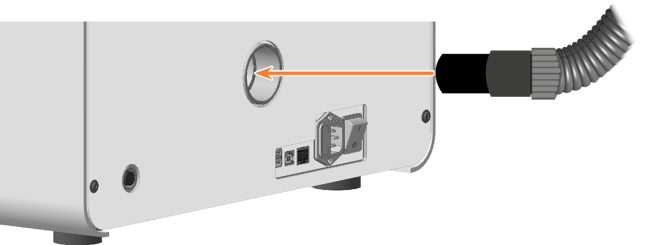

Introduire le raccord de tuyau dans l'ouverture pour le système d’extraction d’air

Raccordement au secteur

La machine a besoin d’une alimentation électrique continue pour fonctionner correctement.

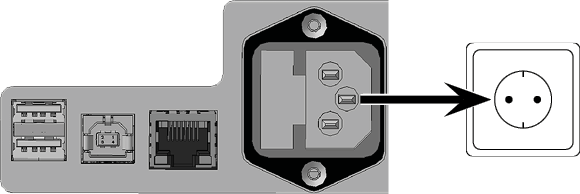

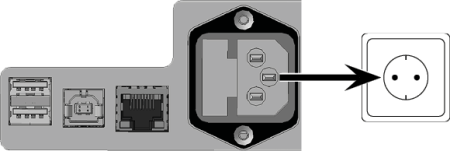

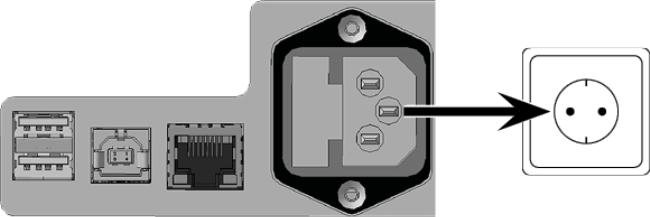

  1. Branchez le câble d'alimentation livré dans la prise d'alimentation du panneau de branchement de la machine.

  2. AVIS ! Pour éviter les interruptions de tâches, installez une alimentation sans coupure (UPS), type online / VFI (IEC 62040-3, classe 1) en cas de coupures de courant régulières ou de variations fréquentes de la tension du réseau.

  3. Insérez la fiche du câble dans une prise protégée par un dispositif de courant résiduel/disjoncteur de fuite de terre.



Et ensuite ?

Mise en service initiale
