Se aplica a: E5

Comprobación del volumen de suministro

Los pasos de instalación hasta la puesta en marcha son los siguientes:

→

→

→

  • Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.

Máquina, cables, herramientas

1

2

3

Herramientas

4

5

6

Herramientas dentales

7





Utensilios de mantenimiento

8

9

10

11

12

13

Piezas de repuesto

14

15

16

17

18

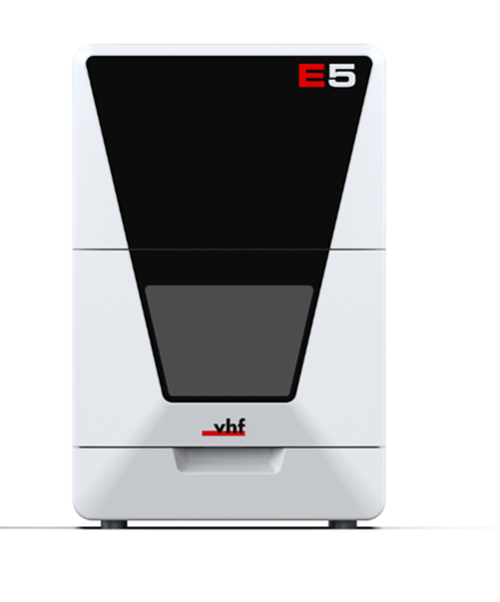

  1. 1 x Máquina E5

  2. 1 x Cable de red Ethernet

  3. 1 x Cable de alimentación

  4. 1 x Destornillador de torque 1,5 Nm con punta TX20

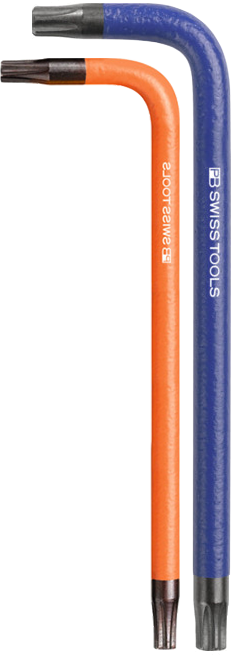

  5. 2 x Destornillador de ángulo

    • 1 × TX10 (naranja)

    • 1 × TX25 (azul)

  6. 1 x Llave inglesa de 5,5 mm para retirar una herramienta rota

  7. 1 x ATB para el almacenamiento de herramientas

  8. 1 x Kit de mantenimiento de husillo

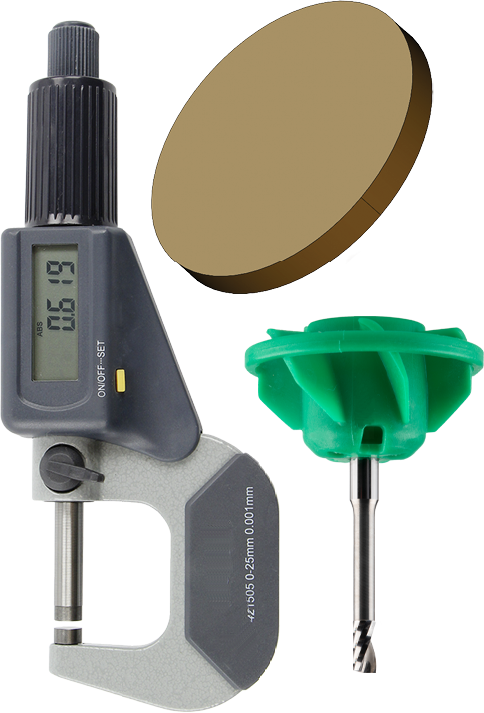

  9. 1 x Kit de calibrado:

    • 1 x Micrómetro

    • 3 x Pieza en bruto de calibración

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (a partir de abril de 2024)

  10. 1 x Brocha de limpieza para el portapiezas

  11. 1 x Paño de microfibra

  12. 1 x Broca para posiciones de herramientas (2,8 mm)

  13. 2 x Tornillo de recambio para el portapiezas

  14. 4 × Tapa para tornillos de fijación del módulo del eje A-B

  15. 6 × tapas para portapiezas

  16. 1 x Inserto para la AirTool

  17. 1 x Inserto del almacén de herramientas

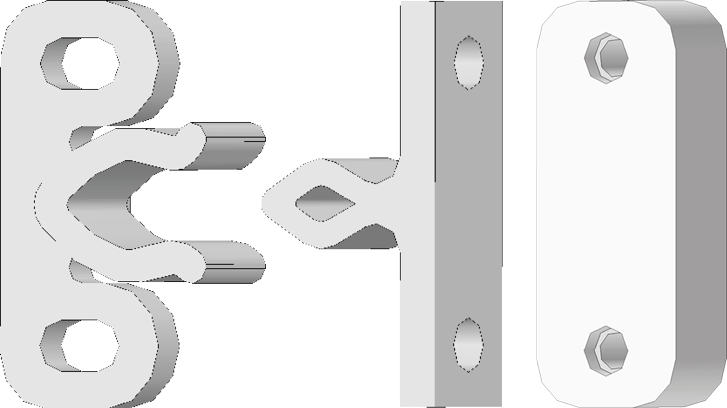

  18. Fijaciones para la cubierta de servicio superior e inferior

    • 4 × conector de barra de fijación

    • 4 × casquillo de barra de fijación

    • 4 x Bloque de sujeción

    Sustituir las barras de fijación y los bloques de sujeción de la cubierta de servicio superior

    Sustituir las barras de fijación y los bloques de sujeción de la cubierta de servicio inferior

Sin imagen:

  • 1 x Hoja adjunta para desempaquetar y montar la máquina

  • Seguro de transporte

    • 3 x Inserto de espuma

    • 2 x Caja de accesorios

    • 1 x Seguro del husillo

  • Juego de embalajes

    • 1 x Caja de transporte con base de fondo incluida

    • 1 × Almohadilla superior e inferior

    • 5 × Tope para la puerta de la cámara de trabajo

    • 1 x Capó protector de transporte

    • 1 x Capó protector de la carcasa

    • 2 × fleje con hebillas incluidas

    • 4 × cantonera
