Se aplica a: E5

Sustituir las barras de fijación y los bloques de sujeción de la cubierta de servicio inferior

Si la cubierta de servicio inferior está suelta, cambie las barras de fijación y, en caso necesario, los bloques de sujeción.

1. Tenga a mano:

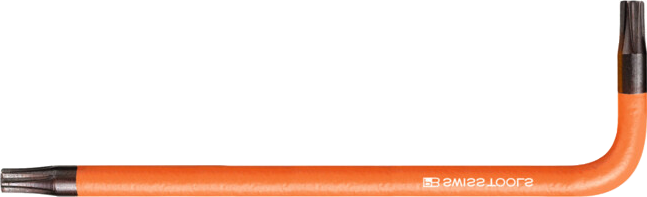

   Llave Allen TX10





   Barras de fijación de repuesto, cantidad según las necesidades, máximo 4

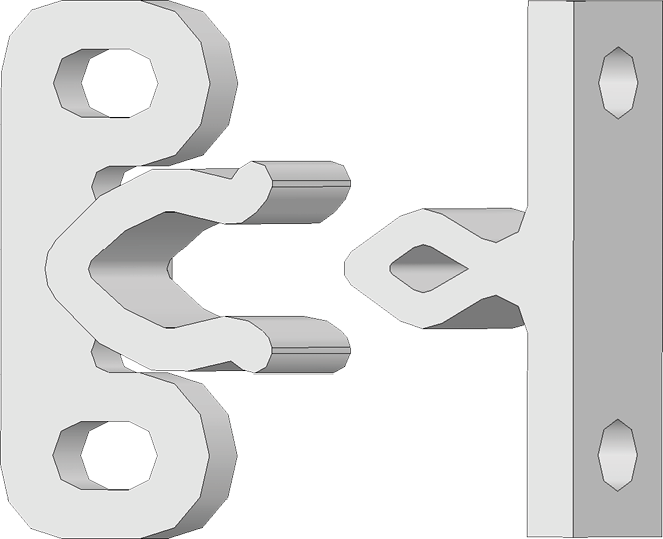

   Barra dividida: casquillo a la izquierda, conector a la derecha

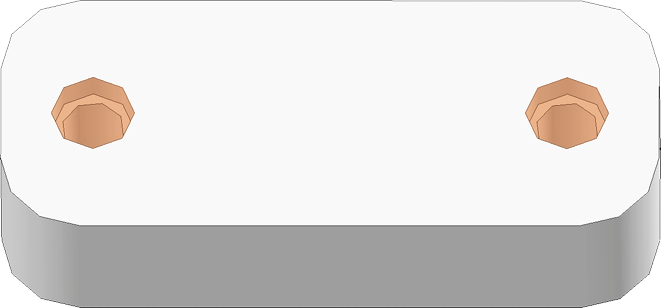

   Bloques de sujeción de repuesto (opcional), cantidad según las necesidades, máximo 4



   Orificios para tornillos marcados en naranja

2. Cierre la puerta de la cámara de trabajo.

1. Retire la cubierta de servicio inferior:

1. Agarre los lados izquierdo y derecho de la cubierta.

2. Tire de la cubierta hacia adelante.









2. Sustituya los conectores de las barras de fijación dañadas en la cubierta de servicio:

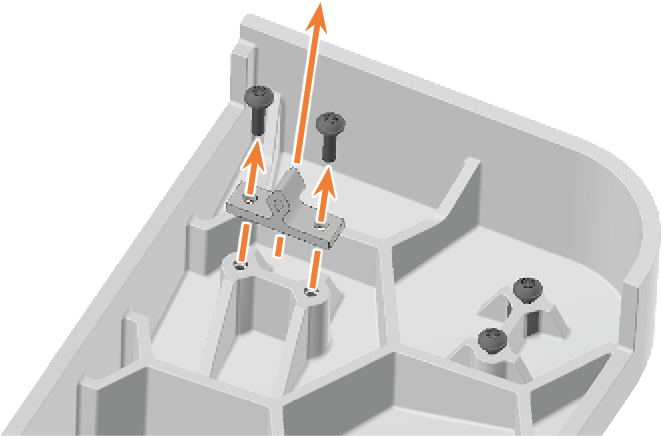

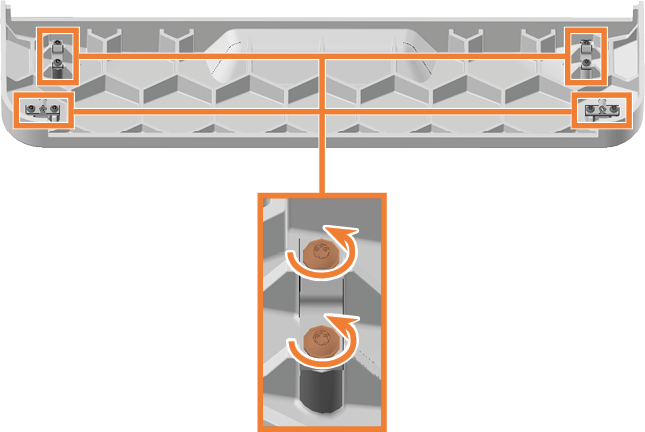

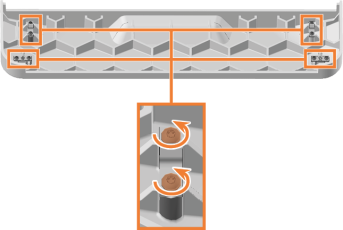

   1. Desenrosque los 2 tornillos y retire los conectores.

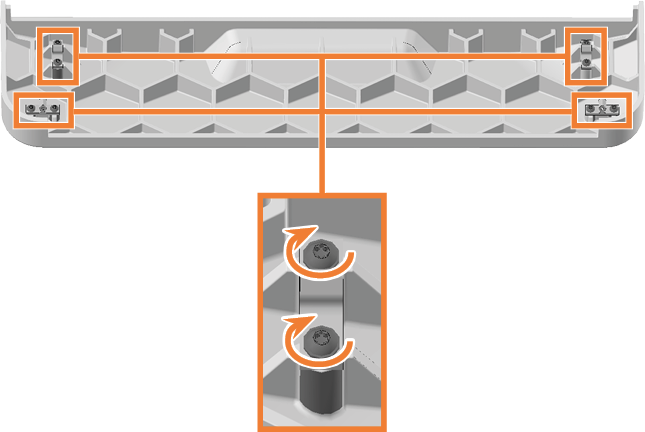

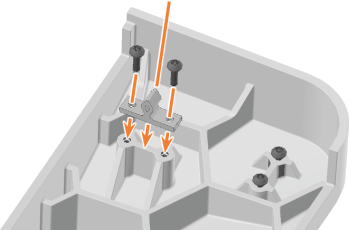

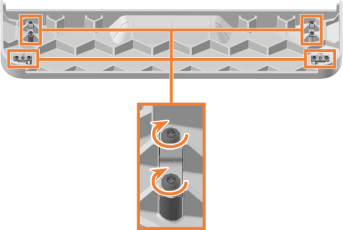

   2. Enrosque los conectores de repuesto en la misma posición.

















3. Sustituya los casquillos de las barras de fijación dañadas en la carcasa de la máquina:

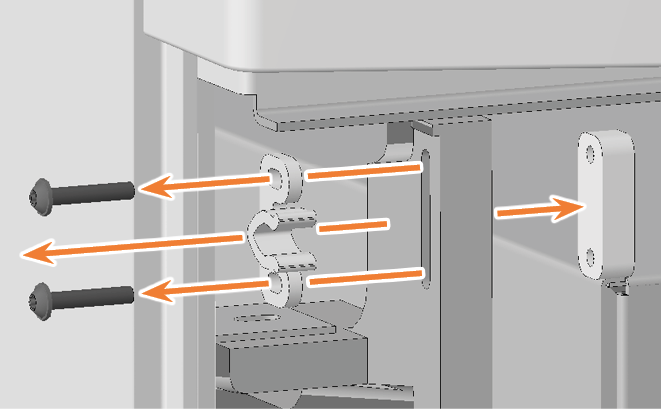

   1. Desenrosque los 2 tornillos y retire los casquillos y los bloques de sujeción.

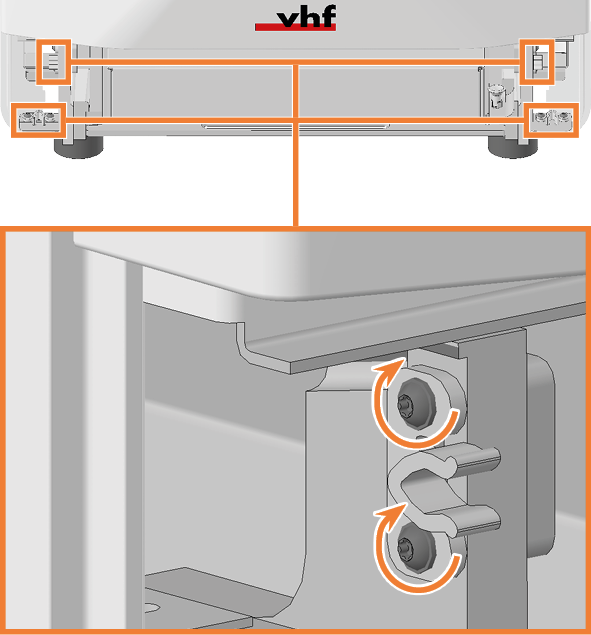

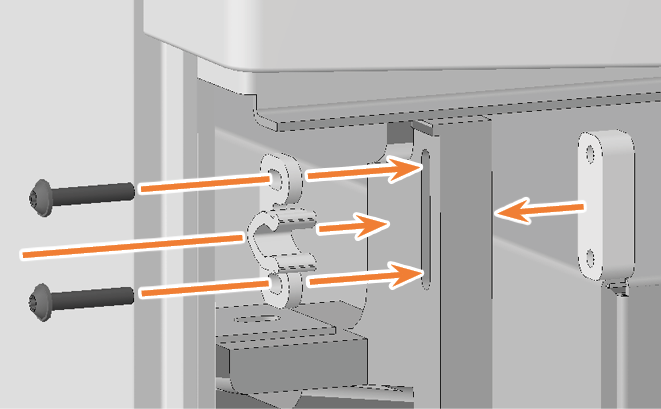

   2. Enrosque los casquillos de repuesto y los bloques de sujeción en la misma posición.

      Utilice bloques de sujeción de repuesto en caso necesario.

















4. Instale la cubierta de servicio inferior:

1. Coloque el borde superior de la cubierta en la barra de posicionamiento por encima del pozo del módulo del sistema.

2. Incline la mitad inferior de la cubierta hacia la máquina.

3. Presione la cubierta hasta que encaje en su lugar.
