Se aplica a: E5

Sustituir los insertos de almacén de herramientas y los soportes correspondientes

AVISO

Daños en las máquinas y herramientas si no se retiran todas las herramientas

DentalCNC taladra siempre agujeros en todos los almacenes de herramientas de la cámara de trabajo.

Si una herramienta permanece en la cámara de trabajo, se produce una colisión.

  • Cuando cambie los insertos, retire siempre todas las herramientas de la cámara de trabajo.

  • Sustituya siempre todos los insertos al mismo tiempo.

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

Los insertos nuevos se suministran sin orificios para las herramientas. Los orificios deben taladrarse con la máquina en los insertos.

En caso de avería, puede cambiar los soportes para los insertos por separado.

  1. Tenga a mano:

    • 1 x Destornillador de torque de 1,5 Nm con broca TX20



    • 1 x Broca para posiciones de herramientas (2,8 mm)



      • Si desea cambiar los insertos:

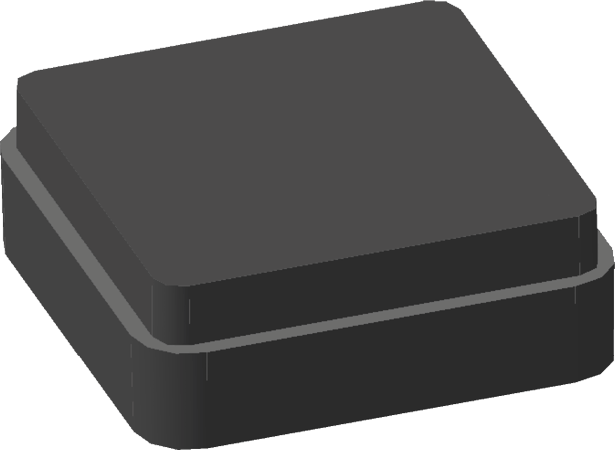

    • 1 x Inserto de almacén de herramientas para 16



      • y

    • 1 x Inserto AirTool

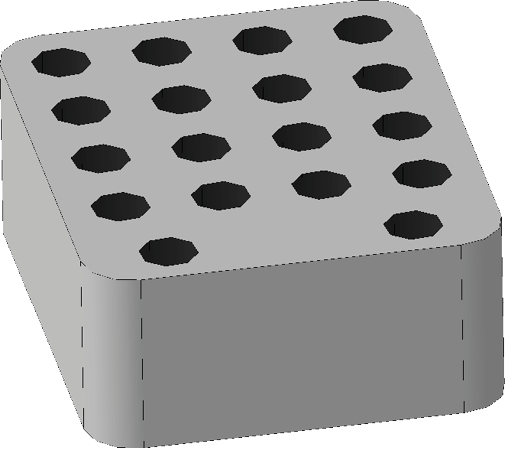

      • Si desea cambiar al menos uno de los soportes:

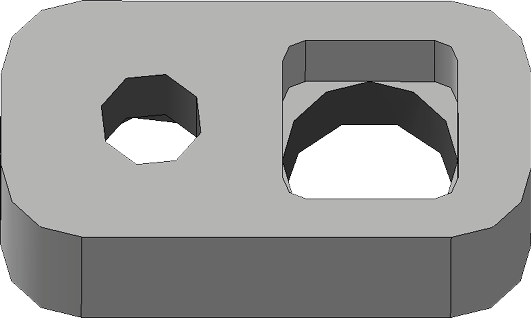

    • 1 x Soporte para inserto de almacén de herramientas



      • y/o

    • 1 x Soporte para inserto AirTool



  2. Cierre DentalCNC.

  3. Abra la puerta de la cámara de trabajo.

  4. Apague la máquina mediante el interruptor principal.

  5. ¡PRECAUCIÓN!Utilice guantes.

  6. ¡AVISO! Retire todas las herramientas del almacén de herramientas y AirTool del inserto E1.

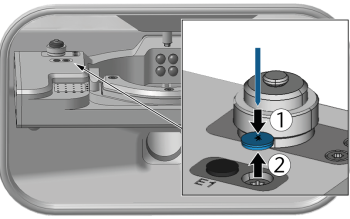

  7. Si el tornillo situado a la derecha del inserto AirTool E1 está cubierto con una tapa, retírela con una herramienta puntiaguda.

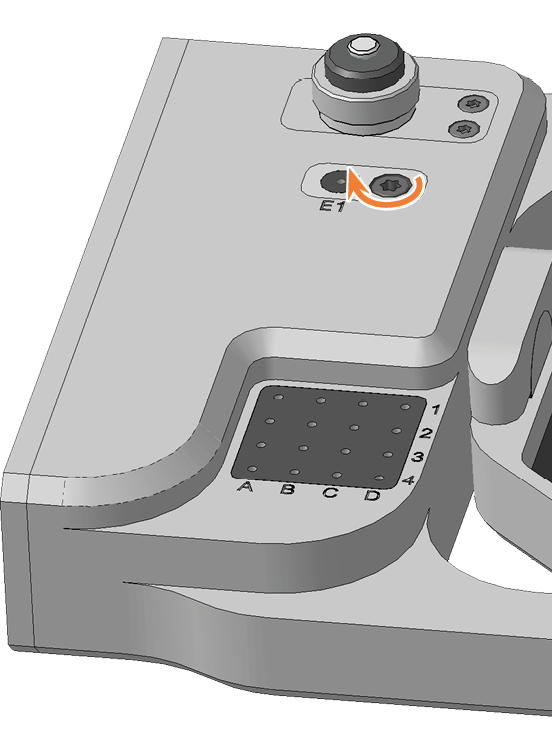

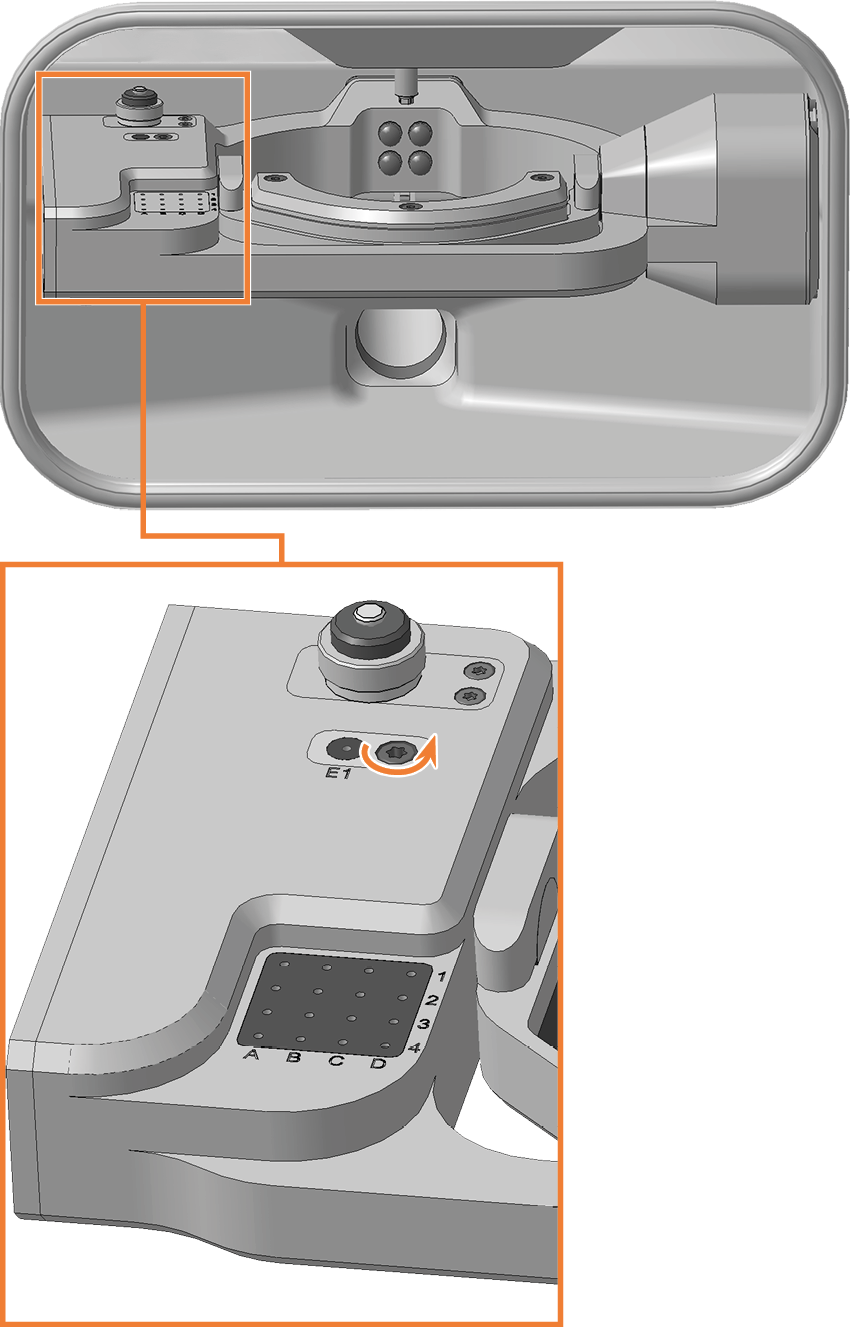

  8. Desenrosque el tornillo situado a la derecha del inserto E1 de AirTool.

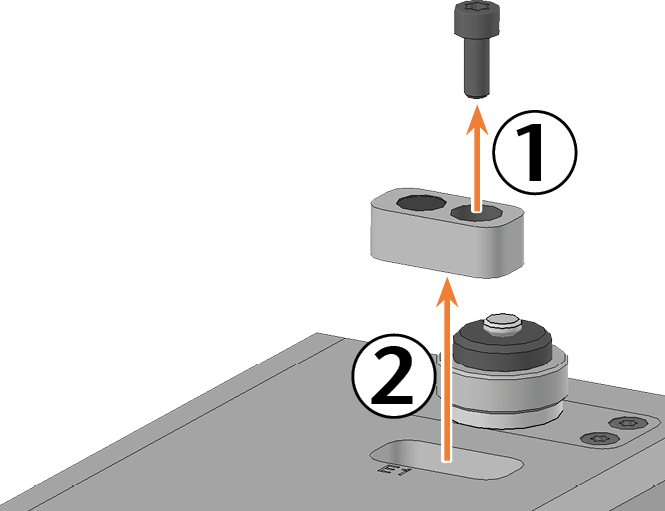

  9. Tire del soporte con el inserto hacia arriba para sacarlo de la abertura.

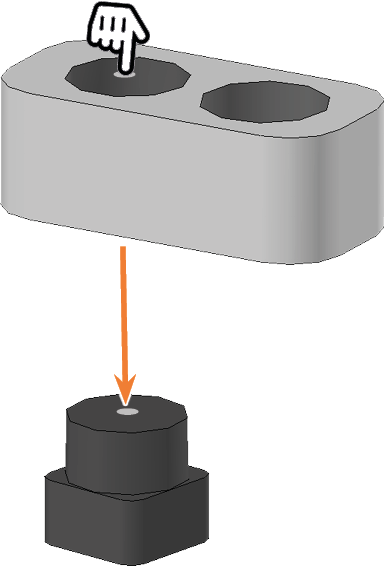

  10. Presione el inserto para retirarlo del soporte.







  11. Tome las piezas de repuesto necesarias.

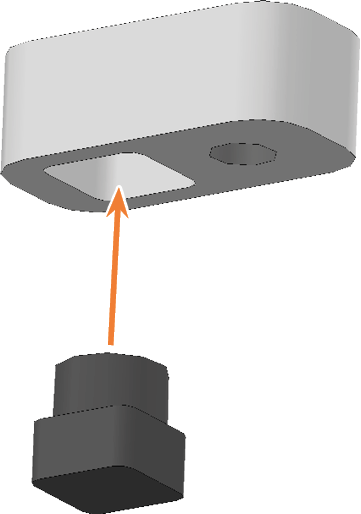

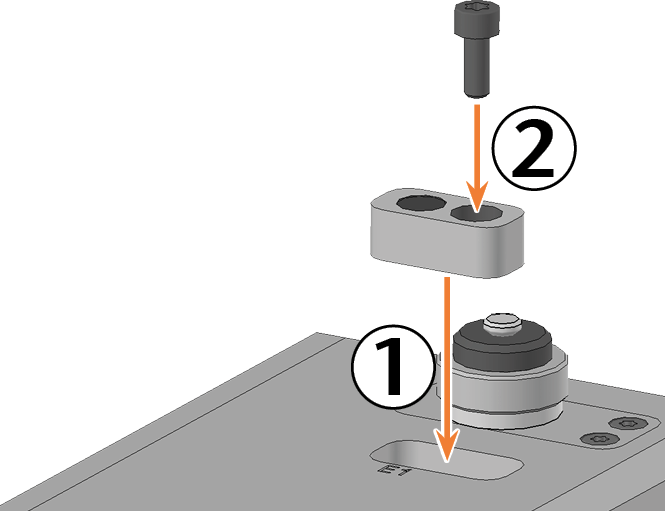

  12. Presione el inserto de AirTool para introducirlo en la abertura rectangular del soporte.

  13. Inserte el soporte en la abertura y enrósquelo firmemente.

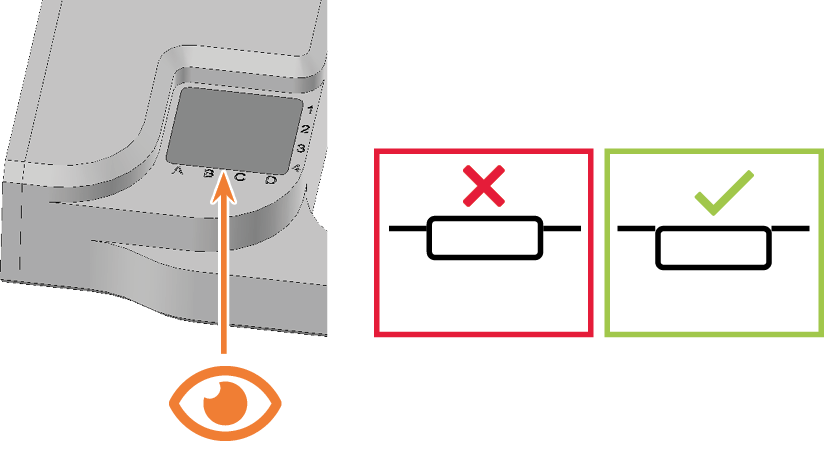

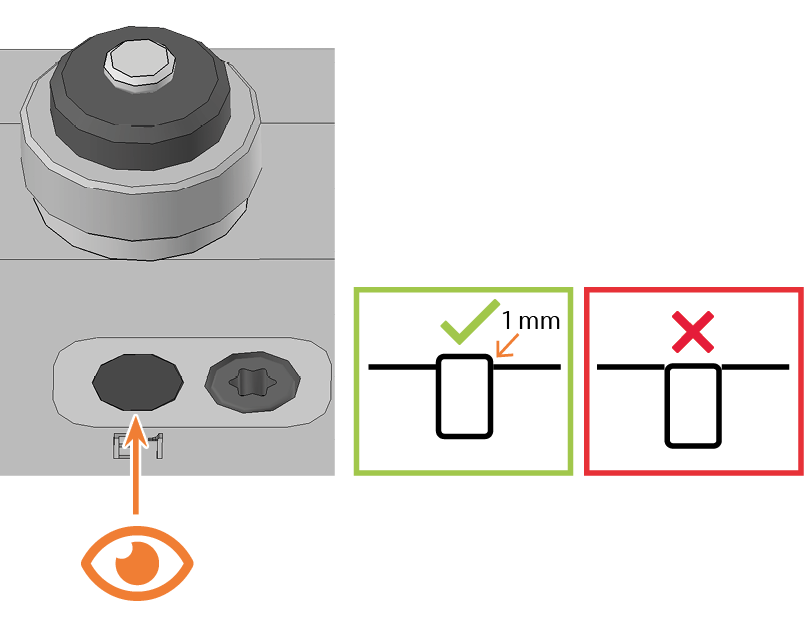

  14. La parte superior del inserto de AirTool está 1 mm por encima de la superficie del módulo del eje A-B.

    Si no es así, corrija la posición del inserto o del soporte.

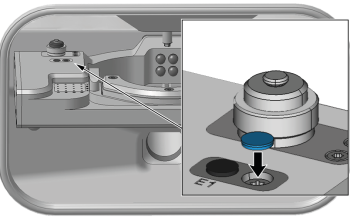

  15. Si el orificio del tornillo situado junto al inserto AirToolestaba cubierto con una tapa, cubra el orificio del tornillo con una tapa nueva.

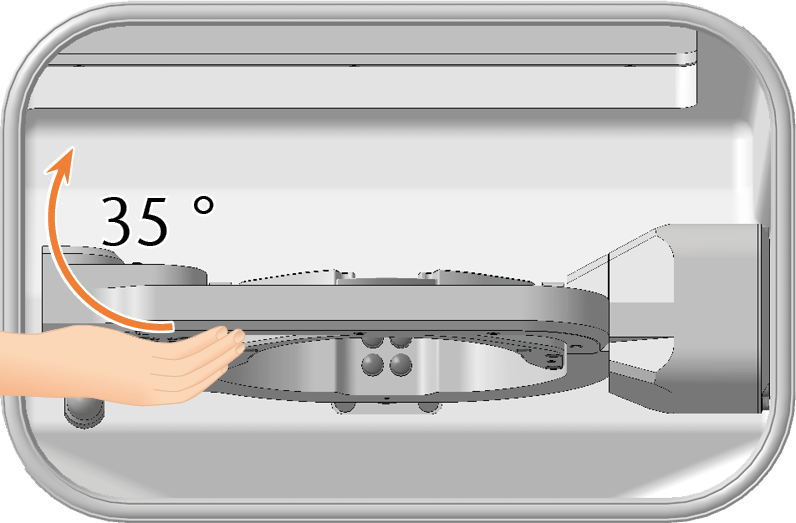

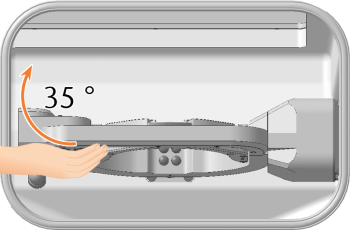

  16. Gire el módulo del eje A-B 35° en el sentido de las agujas del reloj.

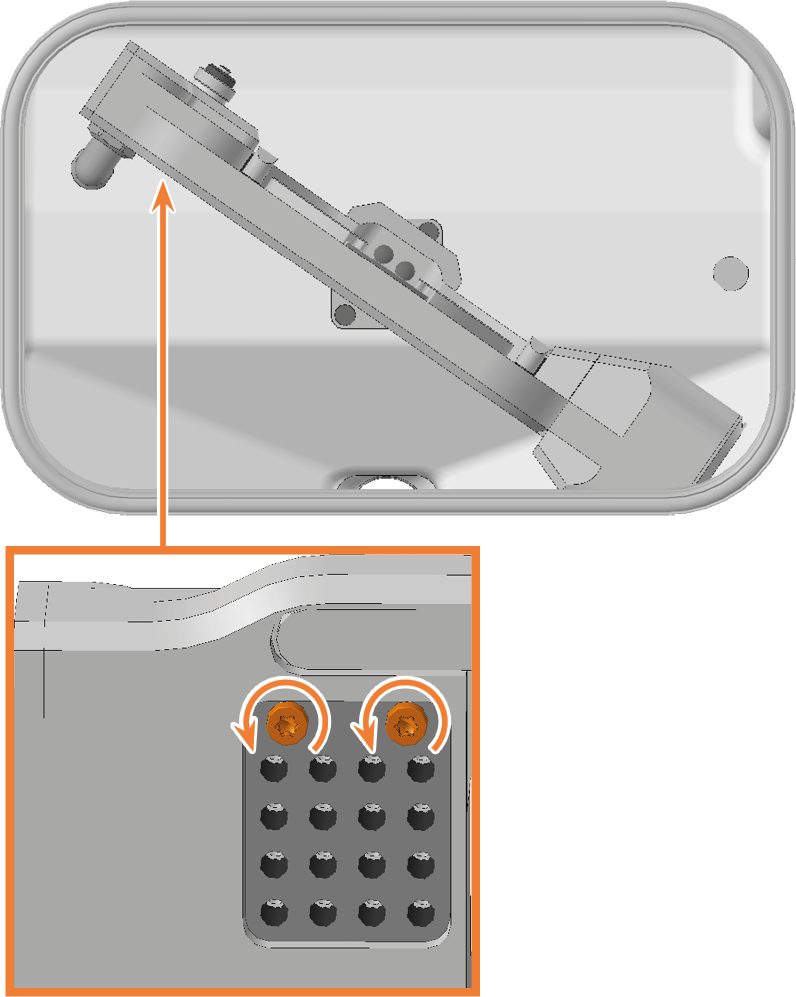

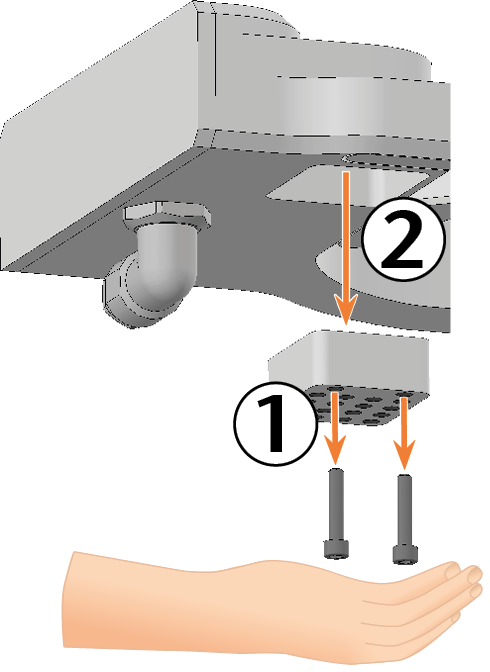

  17. Desenrosque los 2 tornillos del soporte del inserto de almacén de herramientas en la parte inferior izquierda del módulo de eje A-B.

    • El soporte para el inserto de almacén de herramientas y los tornillos se deslizan en la mano.

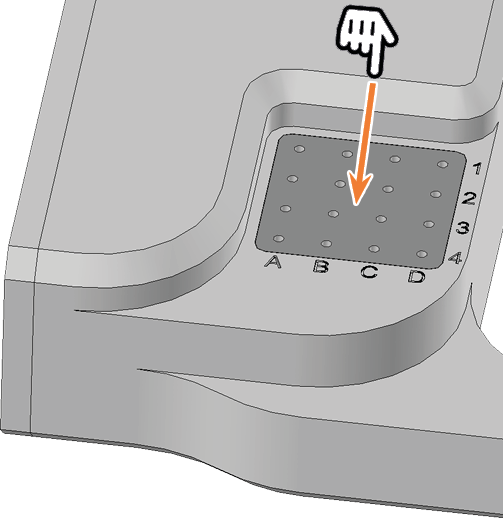

  18. Empuje el inserto de almacén de herramientas hacia abajo para sacarlo de la abertura.

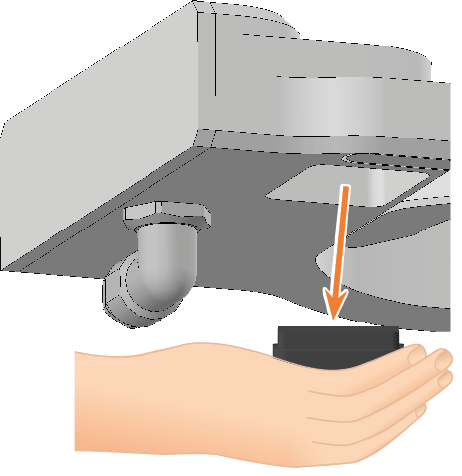

    • El inserto de almacén de herramientas se deslizará en su mano.





  19. Tome las piezas de repuesto necesarias.

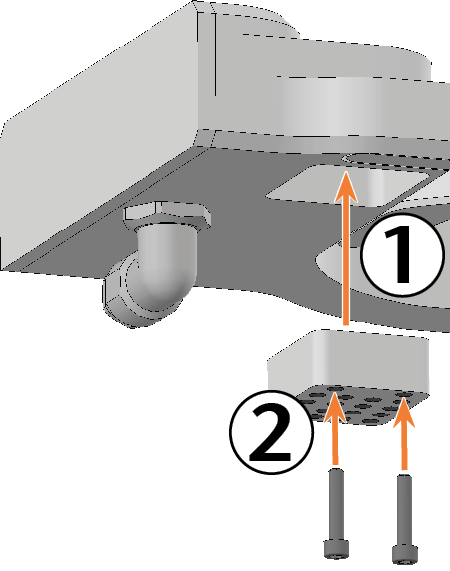

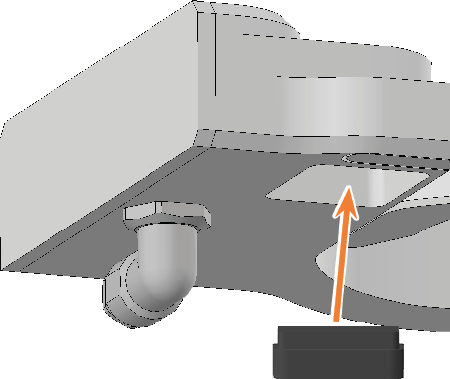

  20. Introduzca el inserto de almacén de herramientas en la abertura y apriételo.

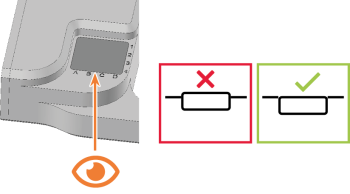

    Asegúrese de que la parte superior del inserto de almacén de herramientas esté alineada con la parte superior del módulo de eje A-B.

    Si no es así, corrija la posición del inserto.





  21. Alinee el soporte de manera que los orificios de los tornillos se sitúen en el borde delantero de la abertura. Introduzca el soporte en la abertura.

  22. Introduzca los 2 tornillos en los orificios de tornillo del soporte y atorníllelos.

    23.



  23. Cierre la puerta de la cámara de trabajo.

  24. Inicie DentalCNC.

  25. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

  26. Seleccione el icono siguiente de la entrada Cambiar insertos de almacén de herramientas:

  27. Siga las instrucciones en la documentación de DentalCNC y taladre las posiciones de herramienta utilizando la broca proporcionada.
