Se aplica a: E5

Sustituir las barras de fijación y los bloques de sujeción de la cubierta de servicio superior

Si la cubierta de servicio superior está suelta, cambie las barras de fijación y, en caso necesario, los bloques de sujeción.

    1. Tenga a mano:

      • Llave Allen TX10



      • Barras de fijación de repuesto, cantidad según las necesidades, máximo 2

        Barra dividida: casquillo a la izquierda, conector a la derecha

      • Bloques de sujeción de repuesto (opcional), cantidad según las necesidades, máximo 2

        Orificios para tornillos marcados en naranja

    2. Cierre la puerta de la cámara de trabajo.

    3. Cierre DentalCNC.

    4. Apague la máquina mediante el interruptor principal.







  1. Retire la cubierta de servicio superior:

    1. Agarre el hueco de los lados izquierdo y derecho de la cubierta.

    2. Levante la cubierta de los soportes.





  2. Desenrosque los 4 tornillos que fijan la cubierta de seguridad con el destornillador dinamométrico de 1,5 Nm.

  3. Retire la cubierta de seguridad.





  4. Sustituya los conectores de las barras de fijación dañadas en la cubierta de servicio:

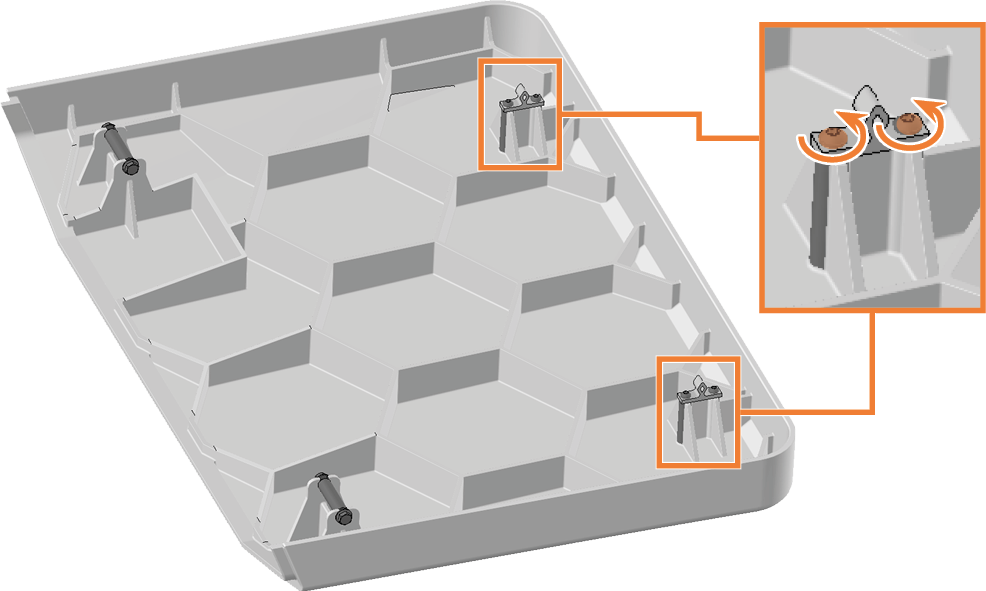

    1. Desenrosque los 2 tornillos y retire los conectores.

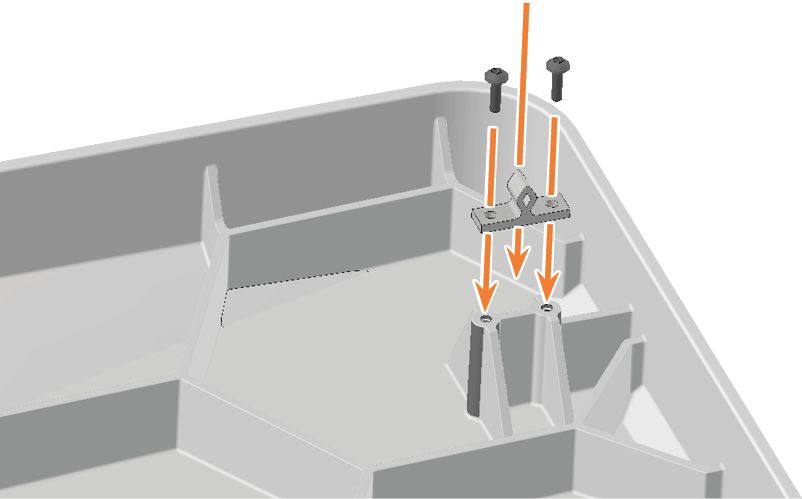

    2. Enrosque los conectores de repuesto en la misma posición.

    5.

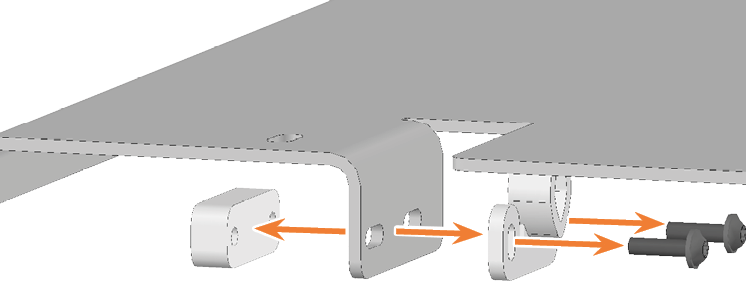

  5. Sustituya los casquillos de las barras de fijación dañadas en la cubierta de seguridad:

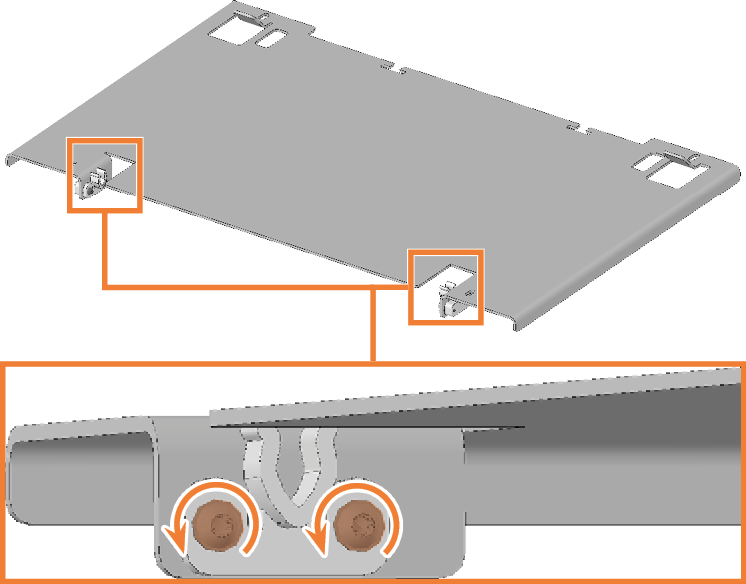

    1. Desenrosque los 2 tornillos y retire los casquillos y los bloques de sujeción.

    2. Enrosque los casquillos de repuesto y los bloques de sujeción en la misma posición.

      Utilice bloques de sujeción de repuesto en caso necesario.

    6.







  6. Coloque la tapa de seguridad de manera que los 4 orificios de tornillo estén por encima de los 4 orificios de tornillo de la carcasa de la máquina.

  7. Enrosque la tapa de seguridad en la carcasa de la máquina con el destornillador dinamométrico de 1,5 Nm.

    8.





  8. Coloque la cubierta de servicio superior:

    1. Inserte los pernos (marcado en naranja) de la cubierta de servicio en los soportes (marcados en verde) de la cubierta de seguridad.

    2. Incline la cubierta de servicio hacia la máquina hasta que encaje en su sitio.
