适用于： E4

检查交货内容

安装操作步骤如下：

→

→

→

  • 打开机器包装并确保您已收到以下物品：

机器和电缆

1

2

3

4

5



车针

6

7

8

9

10

11

维护器具

12

13

14

15

16

17

18

19

20





备件

21

22

23

24

25

26

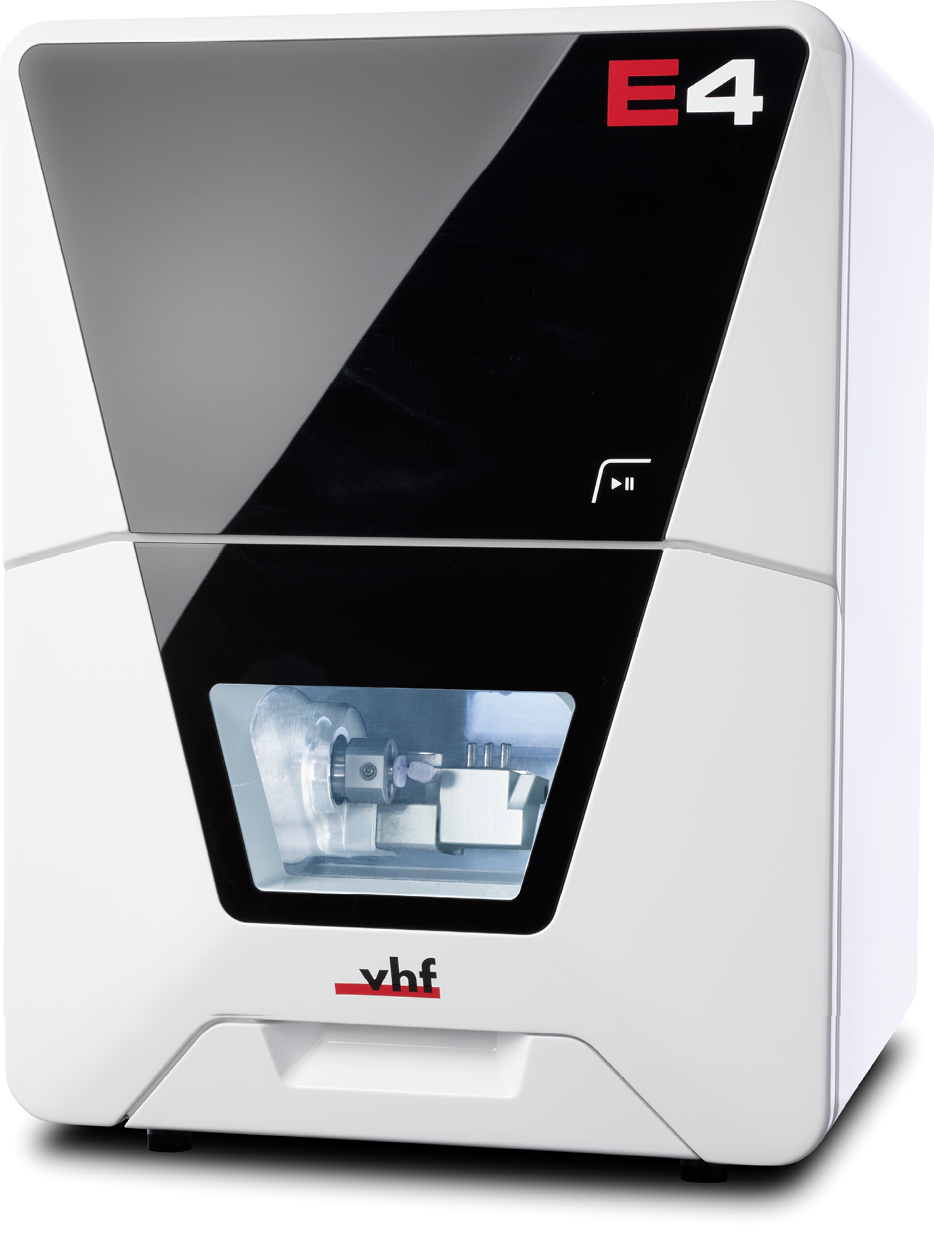

  1. 1 x 机器 E4

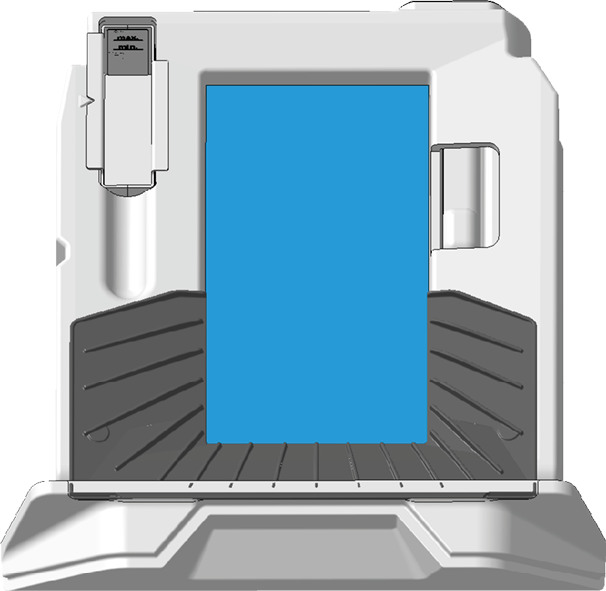

  2. 1 x 冷却液容器

  3. 1 x 排出口插件

  4. 1 x 以太网线

  5. 1 x 电源线

  6. 1 x 扭力螺丝刀 1.5 Nm

  7. 1 x TX10 钻头

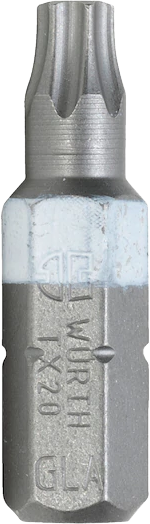

  8. 1 x TX20 钻头

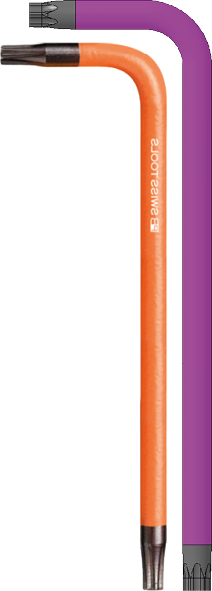

  9. 2 x 偏置螺丝刀

    • 1 x TX10

    • 1 x TX20

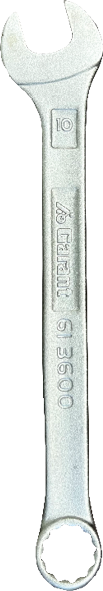

  10. 1 x 扳手 10 mm

  11. 1 x 5.5 mm 扳手，用于取出损坏的刀具

  12. 1 x 主轴维护套件

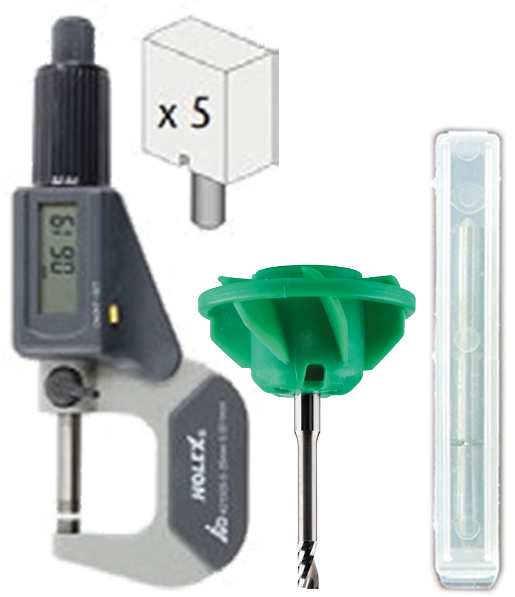

  13. 1 x 校准套件：

    • 1 x 螺旋测微计

    • 5 x 校准坯料盘

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T（自 2024 年 4 月起）

  14. 1 x 坯体固定器的清洁刷

  15. 1 x 超细纤维布

  16. 1 x 钻孔刀头位置的钻头（2.8 毫米）

  17. 1 x 齿间刷，用于清洁喷嘴片

  18. 3 x 用于清洁冷却液系统的装有 Tec Powder 的袋子（每袋 50 克）

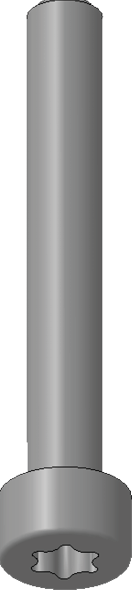

  19. 1 x M4 圆柱头螺钉，用于松开固定刀库

  20. 1 x 清洁刷，用于清洁冷却液容器

  21. 2 x 用于 AirTool 的插件

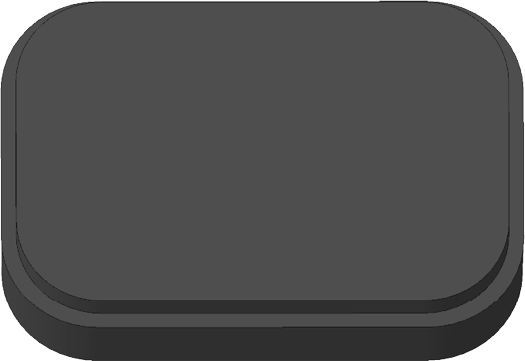

  22. 2 x 刀库刀片

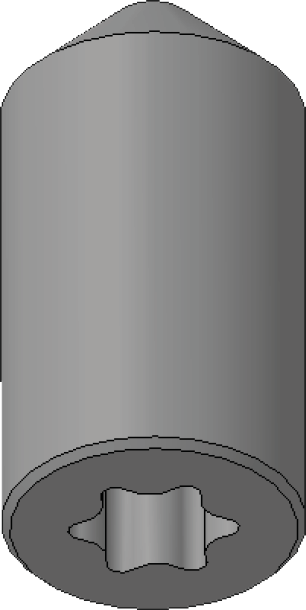

  23. 2 x 螺纹销钉 (M5 x 10)，用于坯料夹具

  24. 1 x 刀库的盖帽

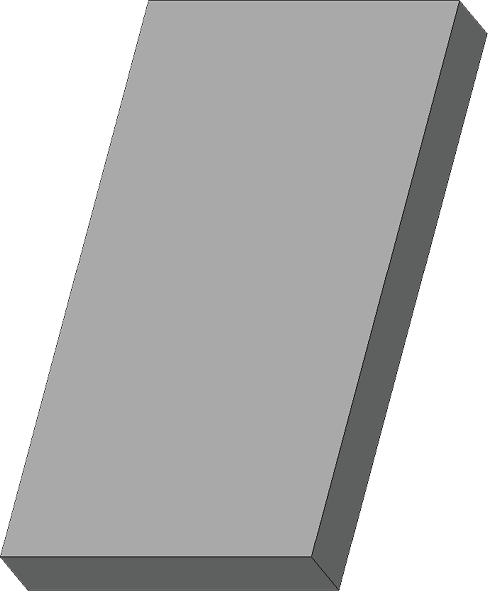

  25. 1 x 精细过滤垫，用于冷却液容器

  26. 4 x 固定杆，用于侧壁

未显示：

  • 1 x 用于开箱和设置机器的补充说明

  • 1 x 一般安全说明

  • 运输锁

    • 2 x 泡沫插件

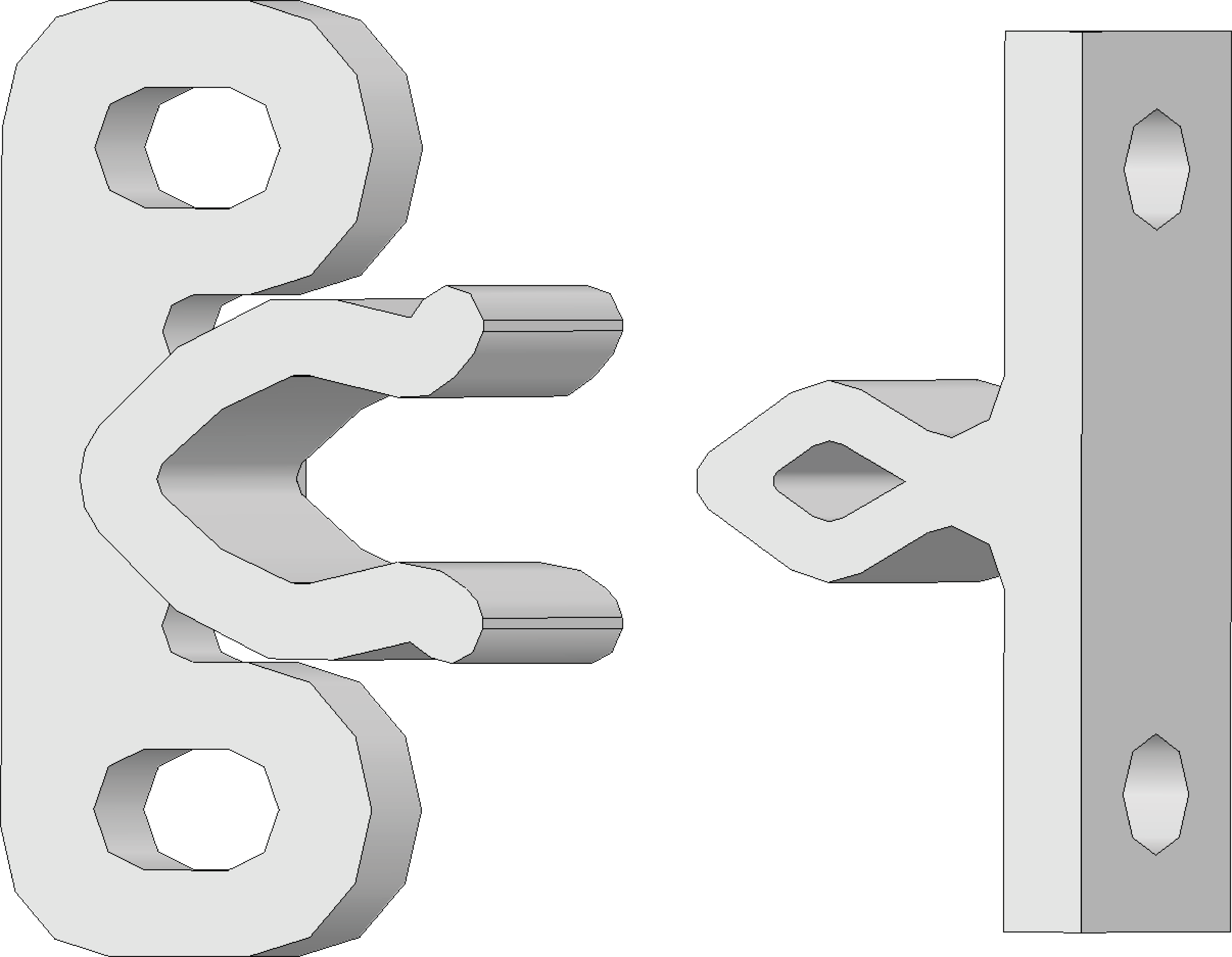

    • 1 x 塑料销

    • 2 x 附件盒

  • 包装套件

    • 1 x 运输纸箱，包括底部嵌板

    • 1 x 上下垫

    • 1 x 基座垫

    • 1 x 运输保护罩

    • 1 x 外壳保护罩
