适用于： E5

连接机器

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

安装操作步骤如下：

→

→

→

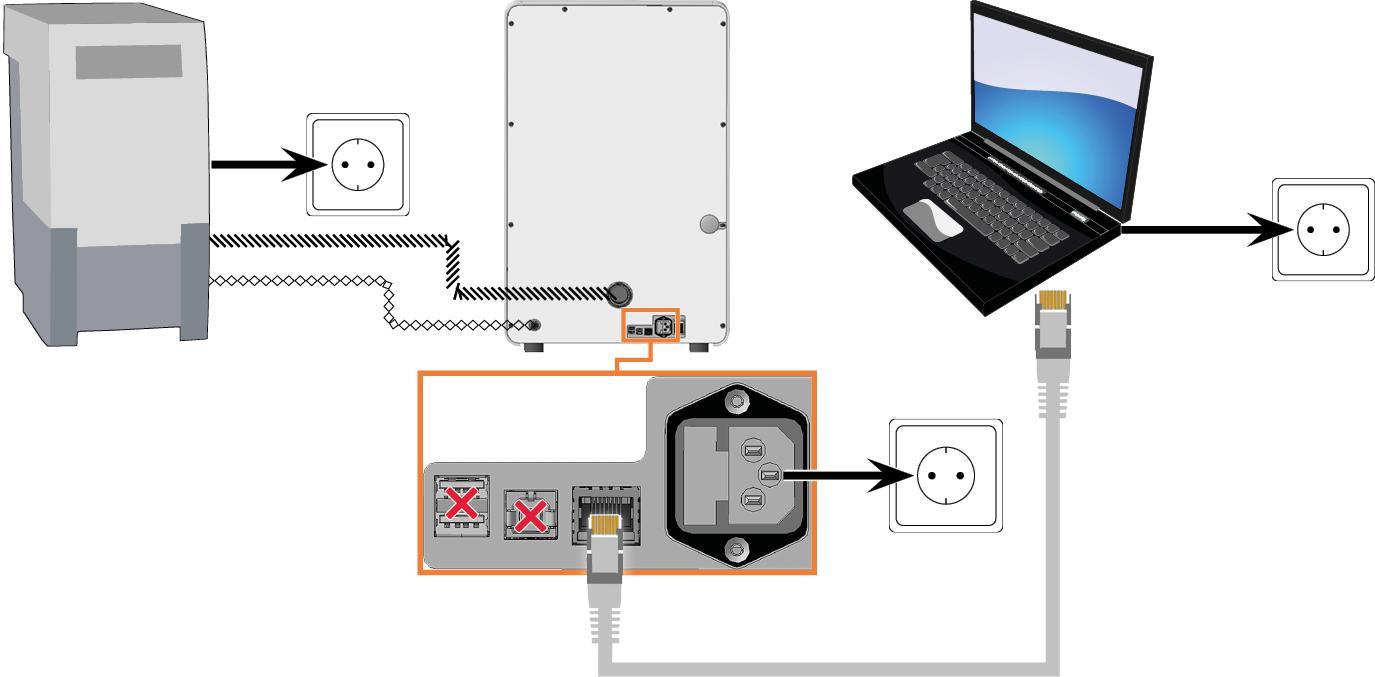

机器安装图

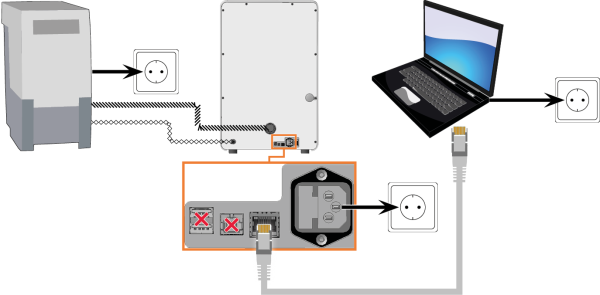

将机器直接连接到 CAM 计算机

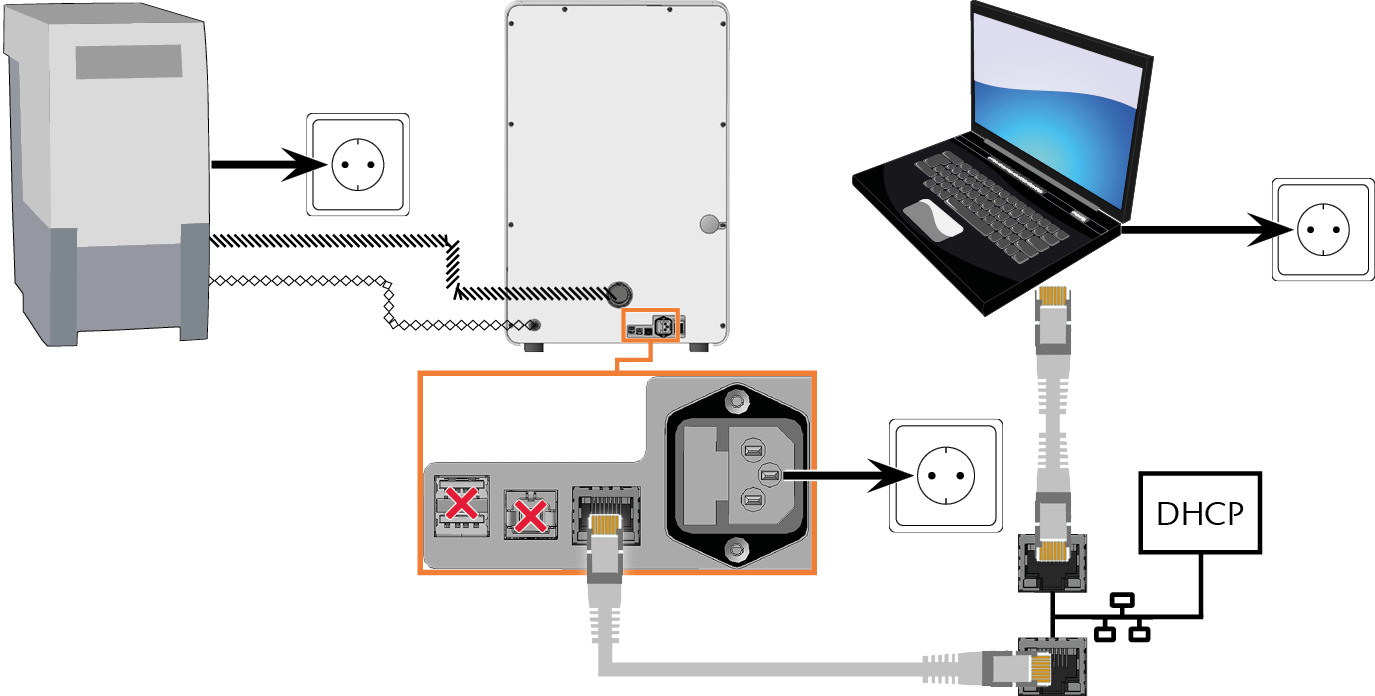

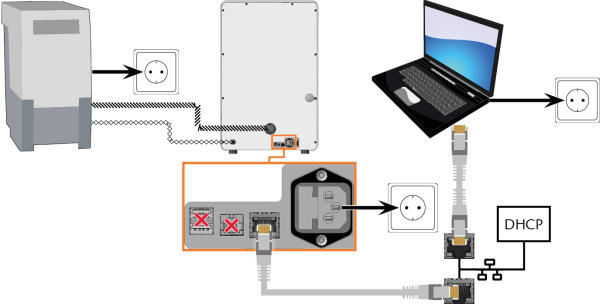

通过本地网络将机器连接到 CAM 计算机

抽吸装置

电源连接

抽吸软管

支持抽吸装置的数据线 （可选）

以太网线

连接 CAM 计算机

使用网线连接 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。

为了避免连接错误，我们强烈建议您使用机器随附的 USB 或网线。原始备件可从客服获得。

建立以太网连接

您可以将机器直接或通过本地网络连接到您的 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。若要将机器集成到网络中，您需要 IT 专家的帮助。

  1. 将随附的网线插入机器连接面板上的网络端口。

  2. 若要使用直接连接，将以网线的另一端插入 CAM 计算机上的网络端口。

  3. 要通过您的网络进行连接，请将网线的另一端插入本地网络上的端口（例如，集线器、交换机、网络插座）。

    • CAM 计算机也必须连接到该网络。

    • 网络中的 IP 分配必须由 DHCP 服务器完成。

    • 在初次调试启用期间，您通过软件设置机器和 CAM 计算机之间的连接。

调试启动

最低网线要求

  • 性能等级：CAT-6
  • 屏蔽/铝箔屏蔽双绞线 (S/FTP)
  • 最大长度 55 米 (约 180 ft)
  • 高级品质

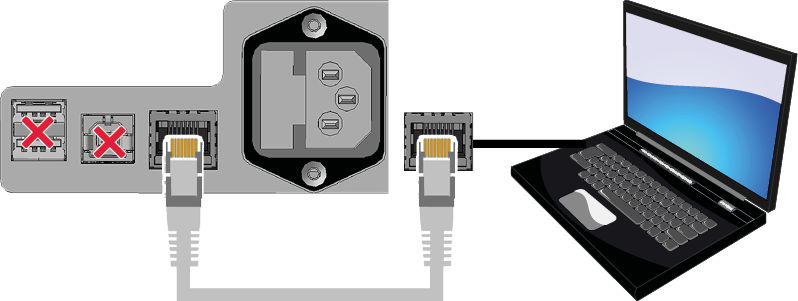

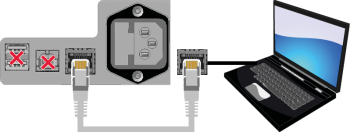

直接连接图

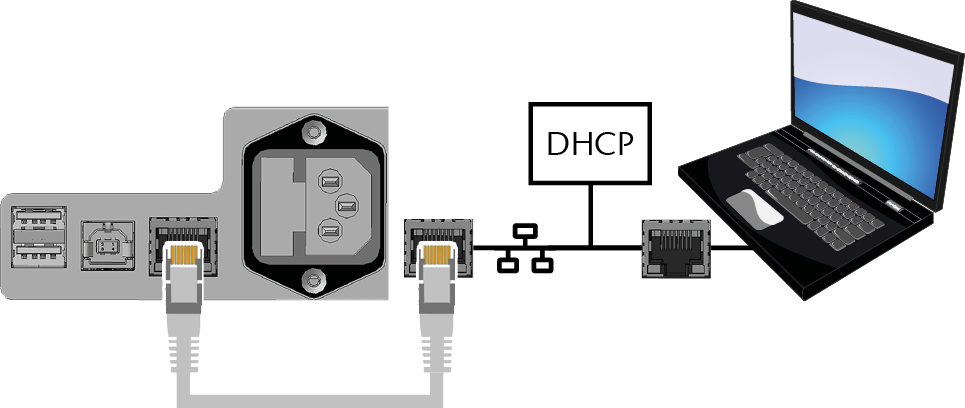

通过网络进行连接的图纸

安装吸尘器

  • 警告！始终使用符合 技术数据 章节要求的抽气系统。

组件 资源 需要？ 先决条件

包括抽吸软管的抽吸装置

客户服务，专业经销商

是

–

开关装置

客户服务*

否

数据线不使用

支持抽吸装置的数据线

抽吸装置的制造商

否

支持的抽吸装置；不使用开关装置

软管连接

客户服务

如果抽吸软管不适合

–

*开关装置并不是全球均有提供。

安装抽吸装置

您可以按如下方式安装抽吸装置：

  1. 阅读抽吸装置的文档。随时遵循操作和安全说明。

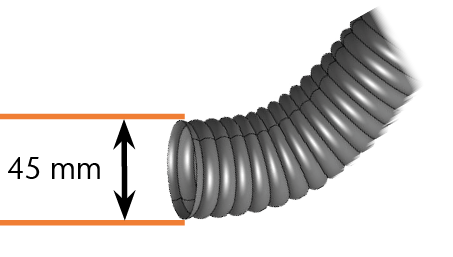

  2. 检查抽吸软管的连头是否为 45 mm 外径。

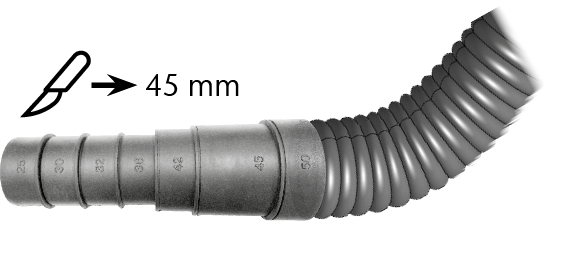

  3. 如果直径不同，请调整软管或抽吸装置随附的管道适配器。

    或者：使用 vhf 的可选软管接头。

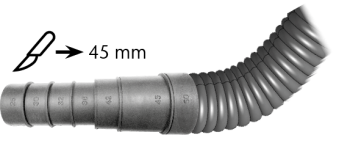

    示例：带软管适配器的抽吸软管

    或者

    软管连接

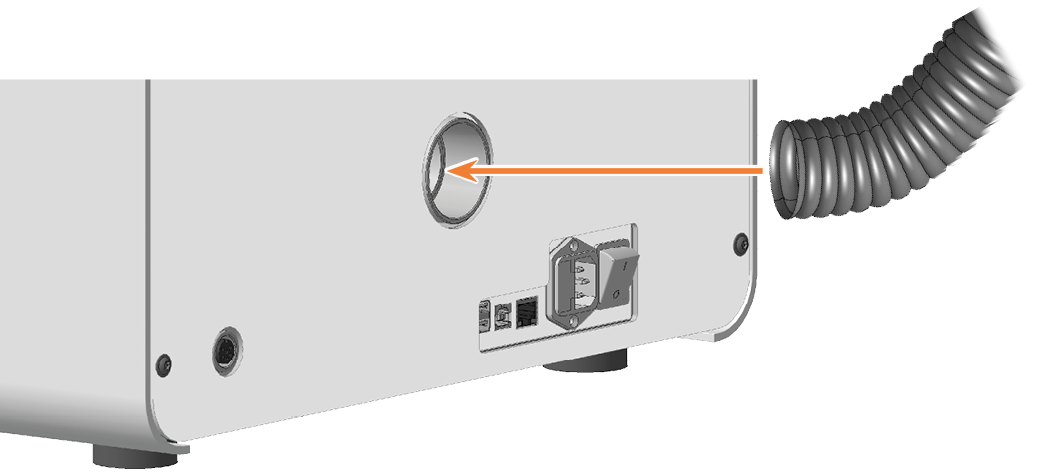

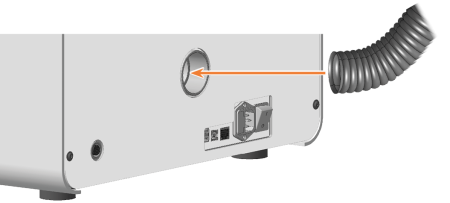

  4. 将抽吸软管插入机器上的抽吸装置开口。确保抽吸软管正确就位。

    5. 或者

  5. 如果您希望机器自动打开和关闭抽吸装置，请选择以下任一选项：

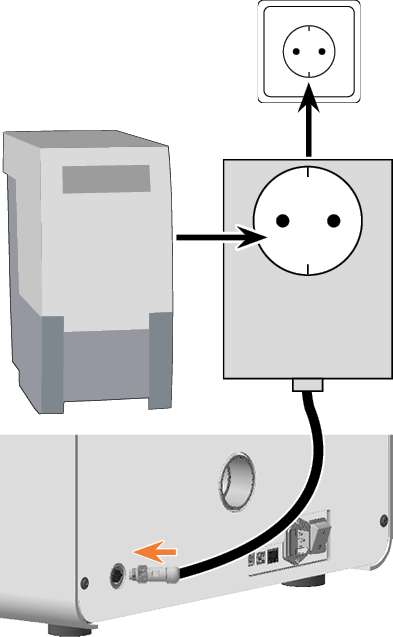

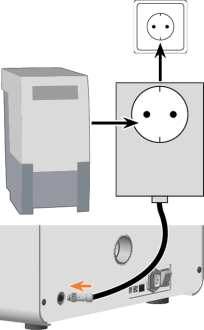

      • 安装开关装置（额外的设备）。开关装置并不是全球均有提供。



    或者

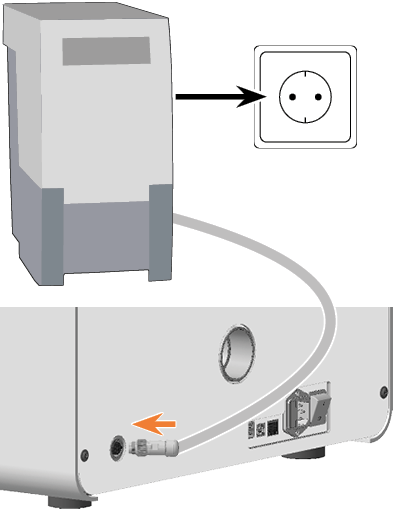

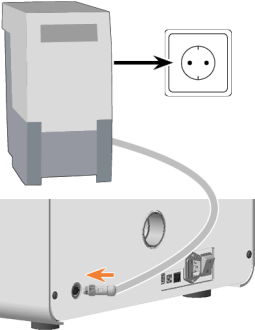

      • 将抽吸装置制造商随附的网线连接到机器的抽吸接口。



  6. 按照设备文档中的说明继续安装抽吸装置。

如果无法将抽吸装置的抽吸软管直接连接到机器上，请按如下方式安装软管连接：

  1. 从客户服务部门获取软管连接。
  2. 逆时针转动软管连接的螺纹，直到连接完全打开。

    3. 如果螺纹从软管连接处脱离，请再次将其放在连接上，然后顺时针旋转一次，使其再次拧到连接处。

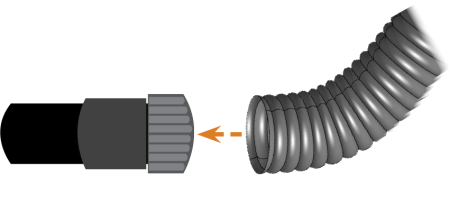

  3. 将抽吸装置的抽吸软管完全插入螺纹侧面的软管接头中。

    4.

  4. 顺时针旋转软管接头的螺纹，直到拧不动为止。
  5. 将软管接头插入机器抽气系统的开口中。确保连接牢固。

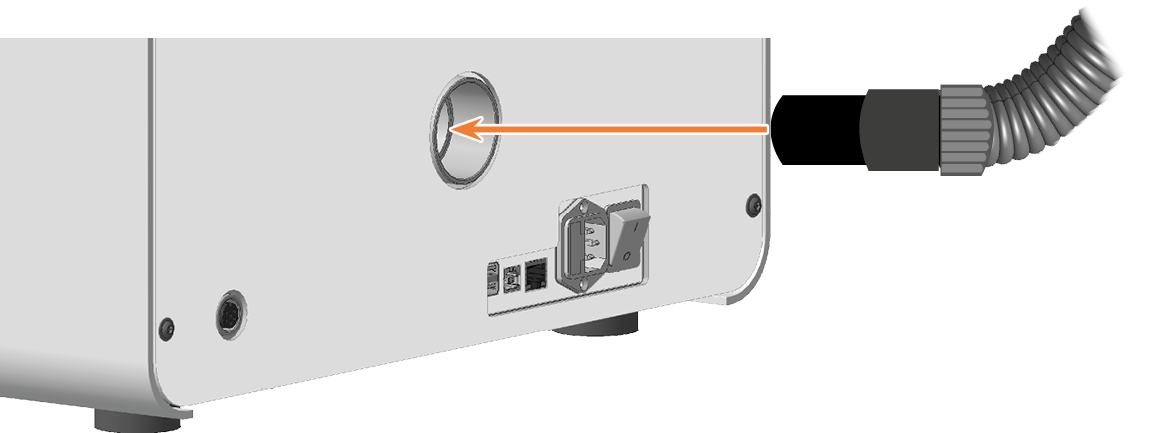

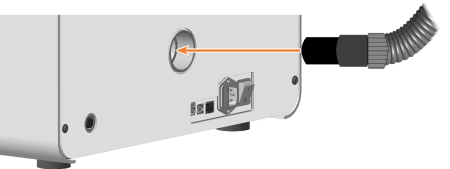

将软管接头插入吸尘器的开口中

建立电气连接

机器需要连续供电才能正常运行。

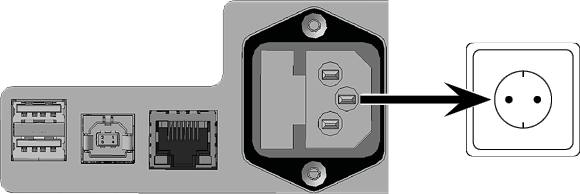

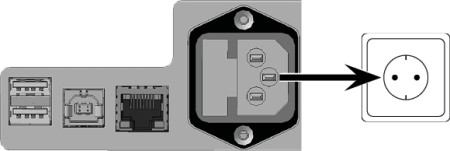

  1. 将随附的电源线插入机器连接面板的电源连口。

  2. 注意！ 如果在安装位置经常发生电源故障或频繁出现电压波动，请安装在线不间断电源 (UPS)，类型为 VFI（IEC 62040-3，一级）。

  3. 将线缆插头插入有漏电保护设备/接地故障断路器保护的插座中。



下一步是什么？

调试启动
