适用于： E4

连接机器

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

安装操作步骤如下：

→

→

→

机器安装图

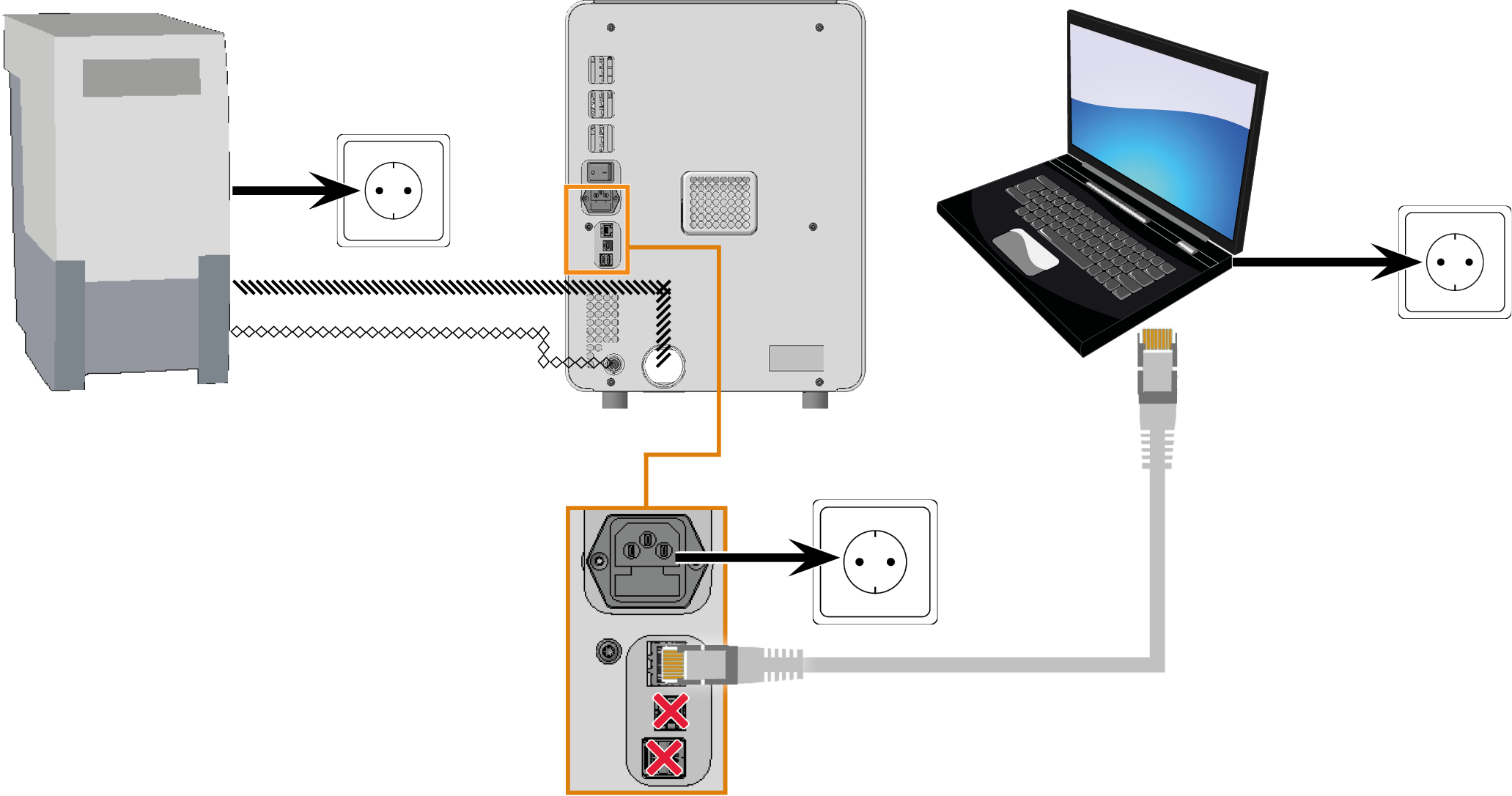

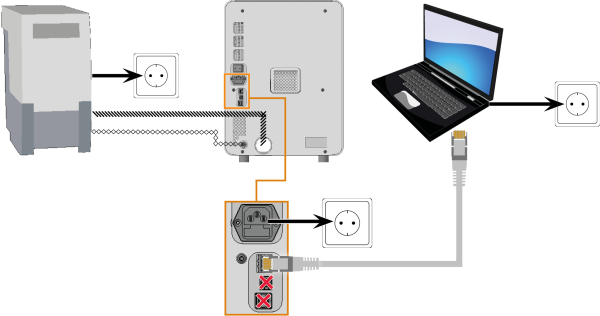

将机器直接连接到 CAM 计算机

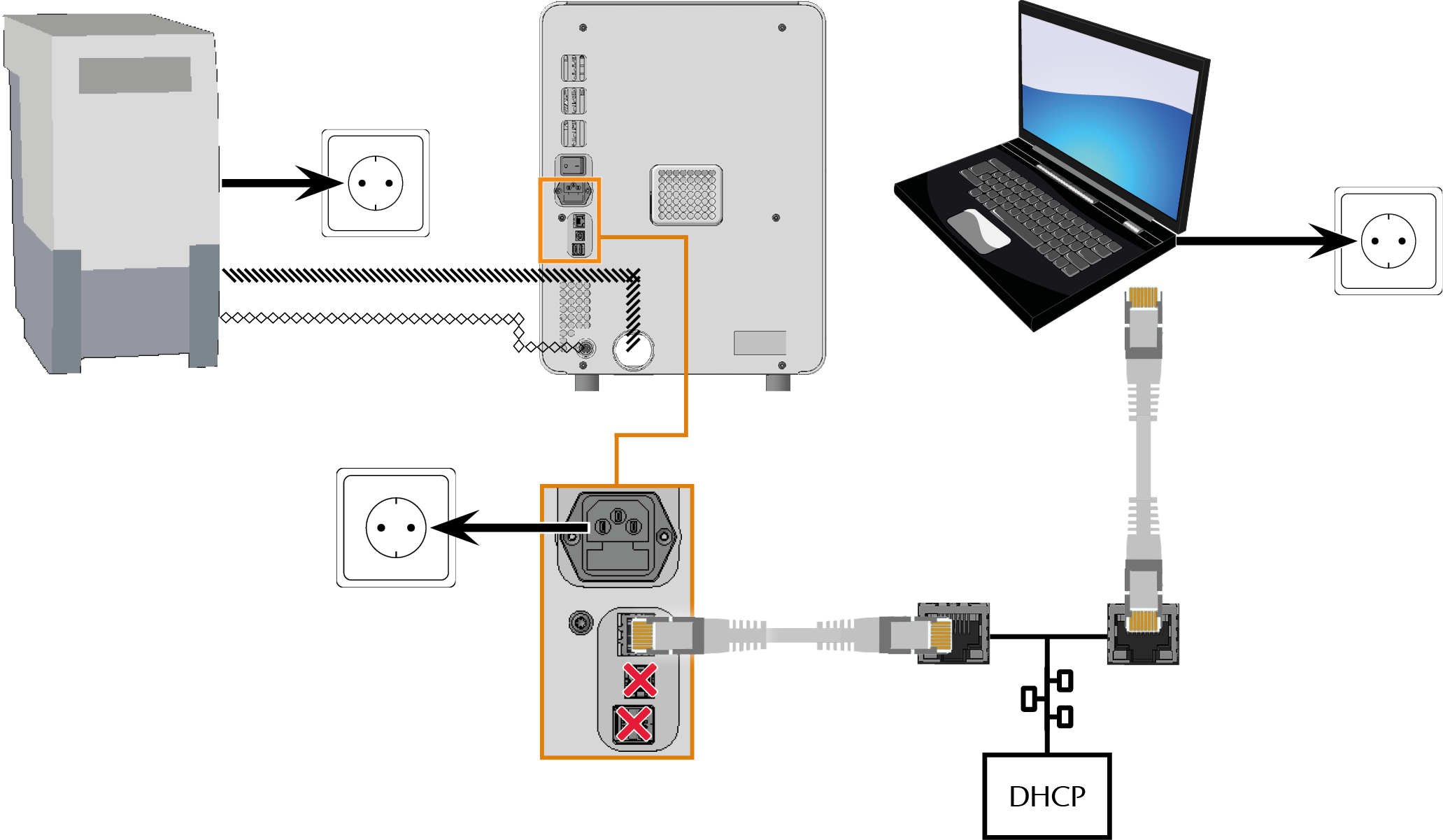

通过本地网络将机器连接到 CAM 计算机

抽吸装置（用于干加工）

电源连接

抽吸软管

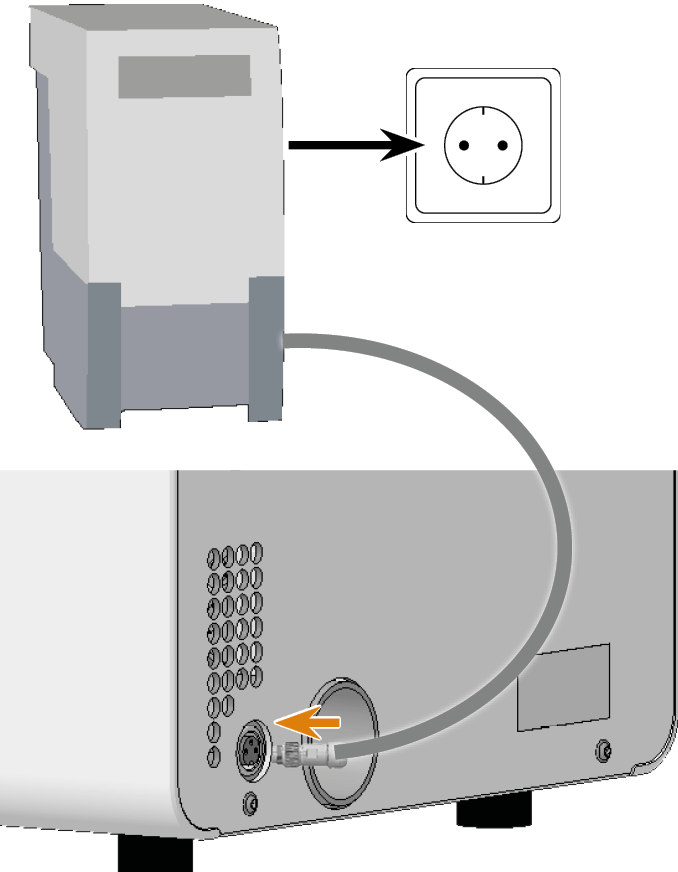

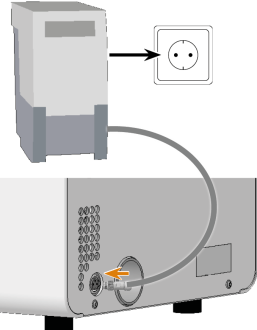

支持抽吸装置的数据线 （可选）

以太网线

连接 CAM 计算机

使用网线连接 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。

为了避免连接错误，我们强烈建议您使用机器随附的 USB 或网线。原始备件可从客服获得。

建立以太网连接

您可以将机器直接或通过本地网络连接到您的 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。若要将机器集成到网络中，您需要 IT 专家的帮助。

  1. 将随附的网线插入机器连接面板上的网络端口。

  2. 若要使用直接连接，将以网线的另一端插入 CAM 计算机上的网络端口。

  3. 要通过您的网络进行连接，请将网线的另一端插入本地网络上的端口（例如，集线器、交换机、网络插座）。

    • CAM 计算机也必须连接到该网络。

    • 网络中的 IP 分配必须由 DHCP 服务器完成。

    • 在初次调试启用期间，您通过软件设置机器和 CAM 计算机之间的连接。

调试启动

最低网线要求

  • 性能等级：CAT-6
  • 屏蔽/铝箔屏蔽双绞线 (S/FTP)
  • 最大长度 55 米 (约 180 ft)
  • 高级品质

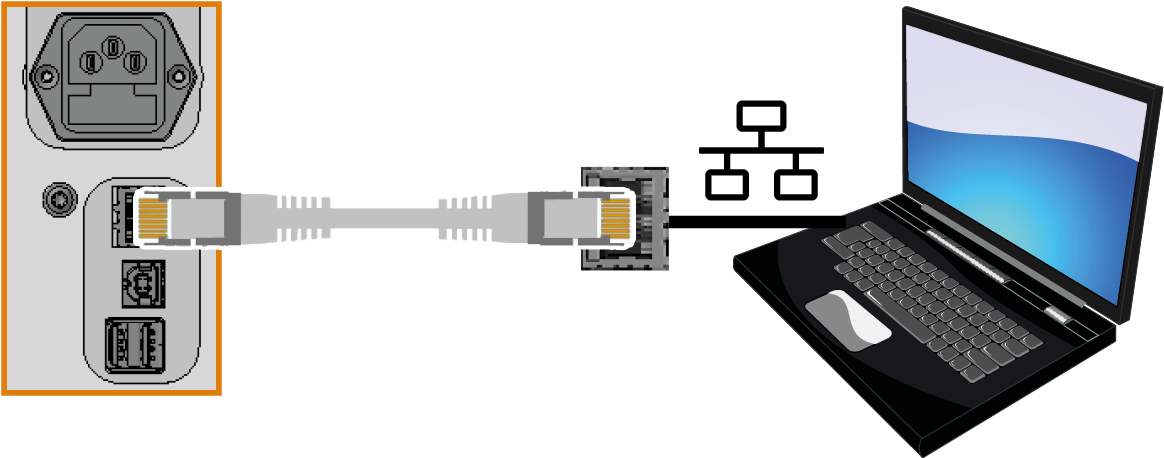

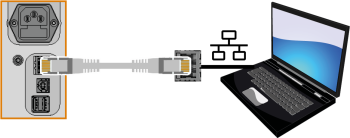

直接连接图

安装吸尘器

您只需要将抽气系统用干加工。

  • 警告！始终使用符合 技术数据 章节要求的抽气系统。

组件 资源 需要？ 先决条件

包括抽吸软管的抽吸装置

客户服务，专业经销商

是

–

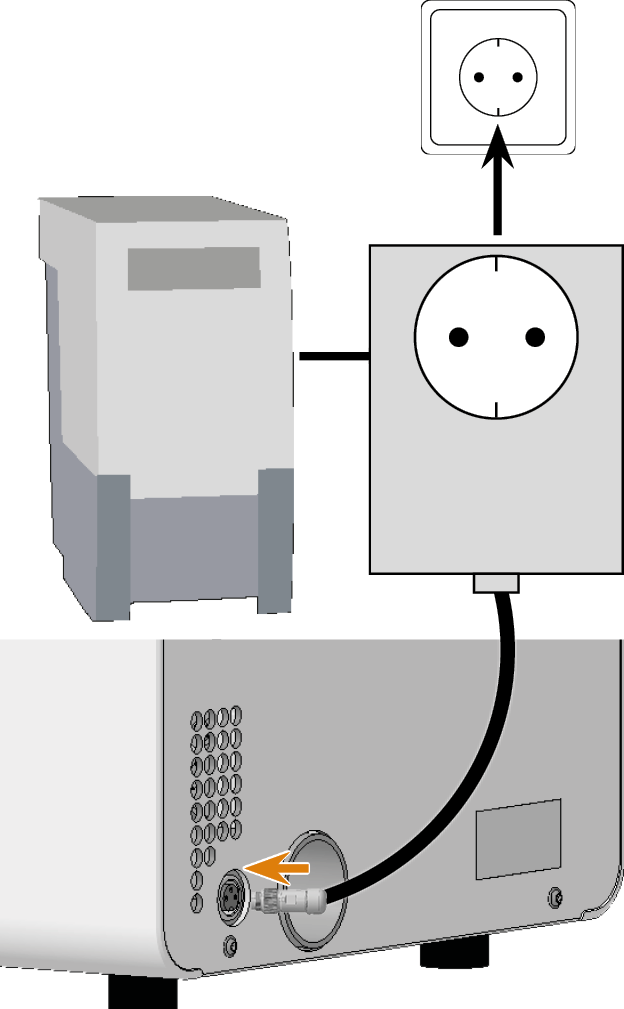

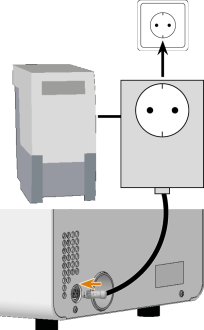

开关装置

客户服务*

否

数据线不使用

支持抽吸装置的数据线

抽吸装置的制造商

否

支持的抽吸装置；不使用开关装置

软管连接

客户服务

如果抽吸软管不适合

–

*开关装置并不是全球均有提供。

安装抽吸装置

您可以按如下方式安装抽吸装置：

  1. 阅读抽吸装置的文档。随时遵循操作和安全说明。

  2. 检查抽吸软管的连头是否为 45 mm 外径。



  3. 如果直径不同，请调整软管或抽吸装置随附的管道适配器。

    或者：使用 vhf 的可选软管接头。

    示例：带软管适配器的抽吸软管

    或者

    软管连接

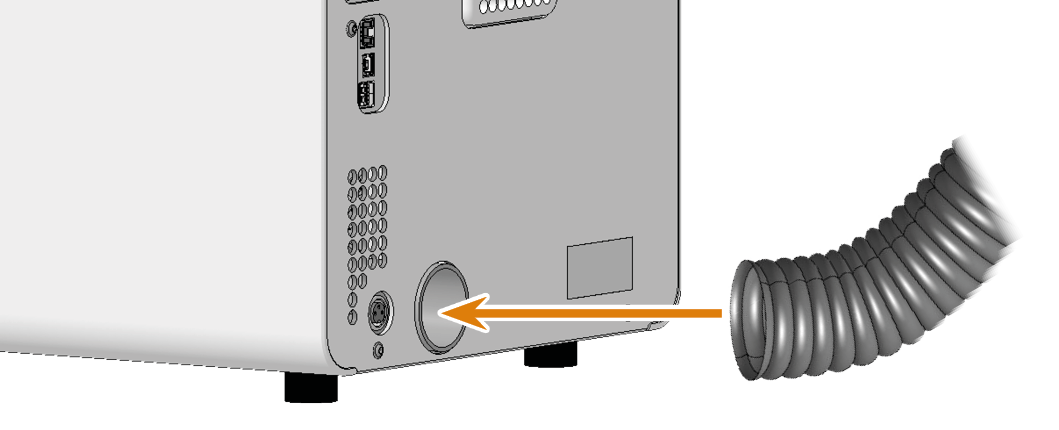

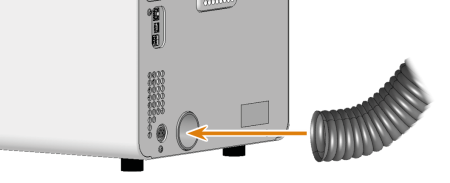

  4. 将抽吸软管插入机器上的抽吸装置开口。确保抽吸软管正确就位。

    5. 或者

  5. 如果您希望机器自动打开和关闭抽吸装置，请选择以下任一选项：



    或者



  6. 按照设备文档中的说明继续安装抽吸装置。

如果无法将抽吸装置的抽吸软管直接连接到机器上，请按如下方式安装软管连接：

  1. 从客户服务部门获取软管连接。
  2. 逆时针转动软管连接的螺纹，直到连接完全打开。

    3. 如果螺纹从软管连接处脱离，请再次将其放在连接上，然后顺时针旋转一次，使其再次拧到连接处。

  3. 将抽吸装置的抽吸软管完全插入螺纹侧面的软管接头中。

    4.

  4. 顺时针旋转软管接头的螺纹，直到拧不动为止。
  5. 将软管接头插入机器抽气系统的开口中。确保连接牢固。

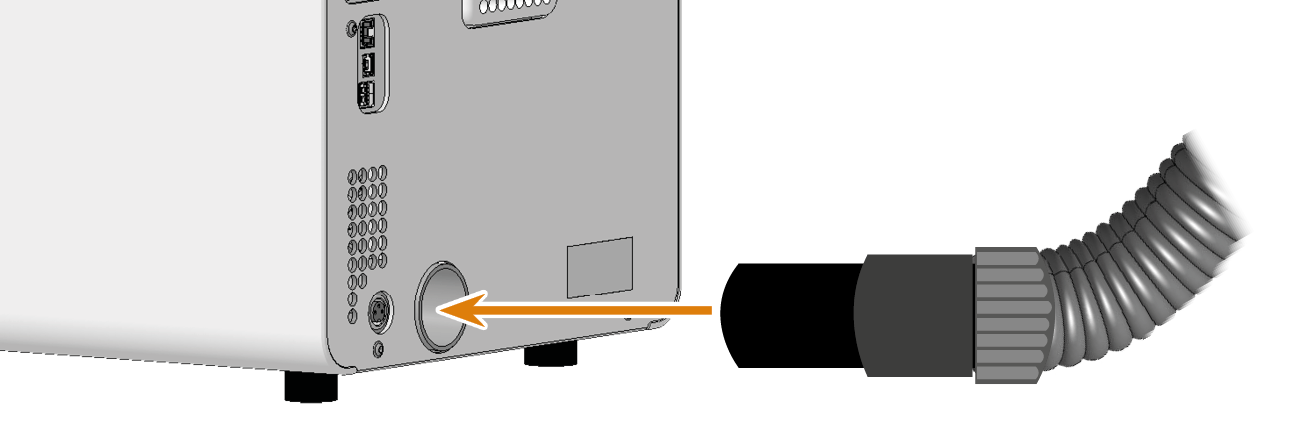

将软管接头插入吸尘器的开口中

建立电气连接

机器需要连续供电才能正常运行。

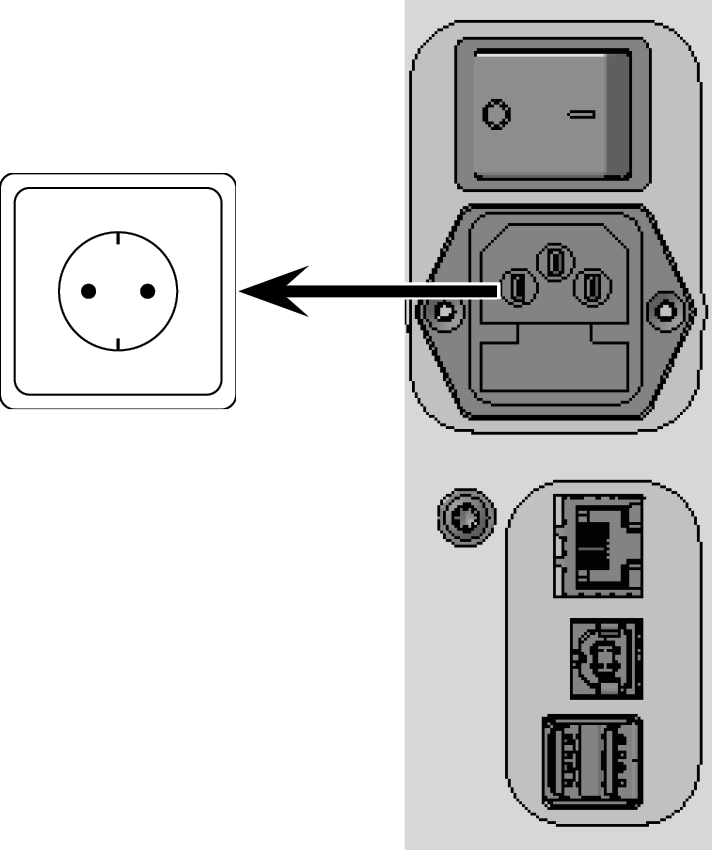

  1. 将随附的电源线插入机器连接面板的电源连口。

  2. 注意！ 如果在安装位置经常发生电源故障或频繁出现电压波动，请安装在线不间断电源 (UPS)，类型为 VFI（IEC 62040-3，一级）。

  3. 将线缆插头插入有漏电保护设备/接地故障断路器保护的插座中。



下一步是什么？

调试启动
