适用于： E5

更换橡胶块和相关夹具

注意

如果未取出所有刀具，则会导致机器和刀具损坏

DentalCNC 始终是在工作仓的所有刀库上钻孔。

如果刀具留在工作仓中，则会发生碰撞。

  • 更换橡胶块时，请务必从工作仓取出所有刀具。

  • 始终同时更换所有橡胶块。

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

新的橡胶块上面没有刀具的孔。必须用机器在刀片上钻孔。

如果存在缺陷，您可以单独更换橡胶块的夹具。

  1. 准备好：

    • 1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头



    • 1 x 钻孔刀头位置的钻头（2.8 毫米）



      • 如果您想更换橡胶块

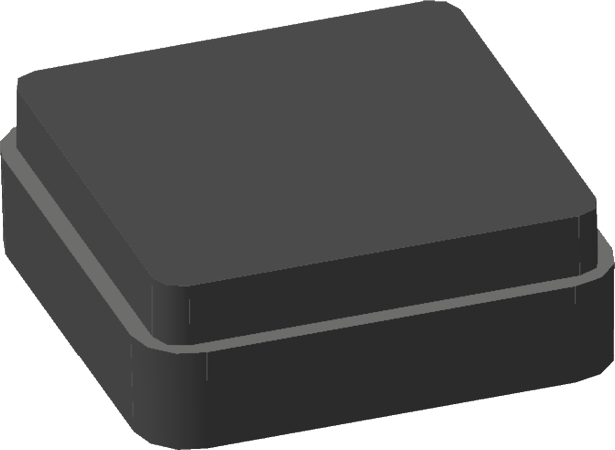

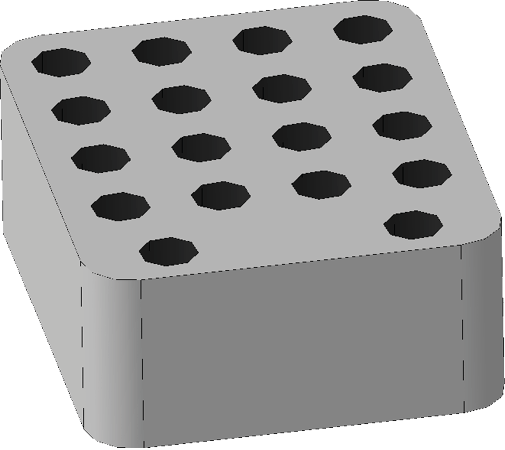

    • 1 x 用于 16 个刀具的刀库橡胶块



      • 和

    • 1 x AirTool 橡胶块



      • 如果您想更换至少一个夹具：

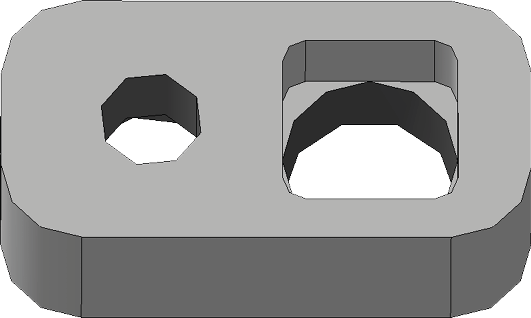

    • 1 x 用于刀库橡胶块的夹具



      • 和/或

    • 1 x 用于 AirTool 橡胶块的夹具



  2. 关闭 DentalCNC。

  3. 打开加工室门。

  4. 关闭机器的主电源开关。

  5. 小心！戴上手套。

  6. 注意！ 从刀库中取出所有刀具，并从橡胶块 E1 中取出 AirTool。

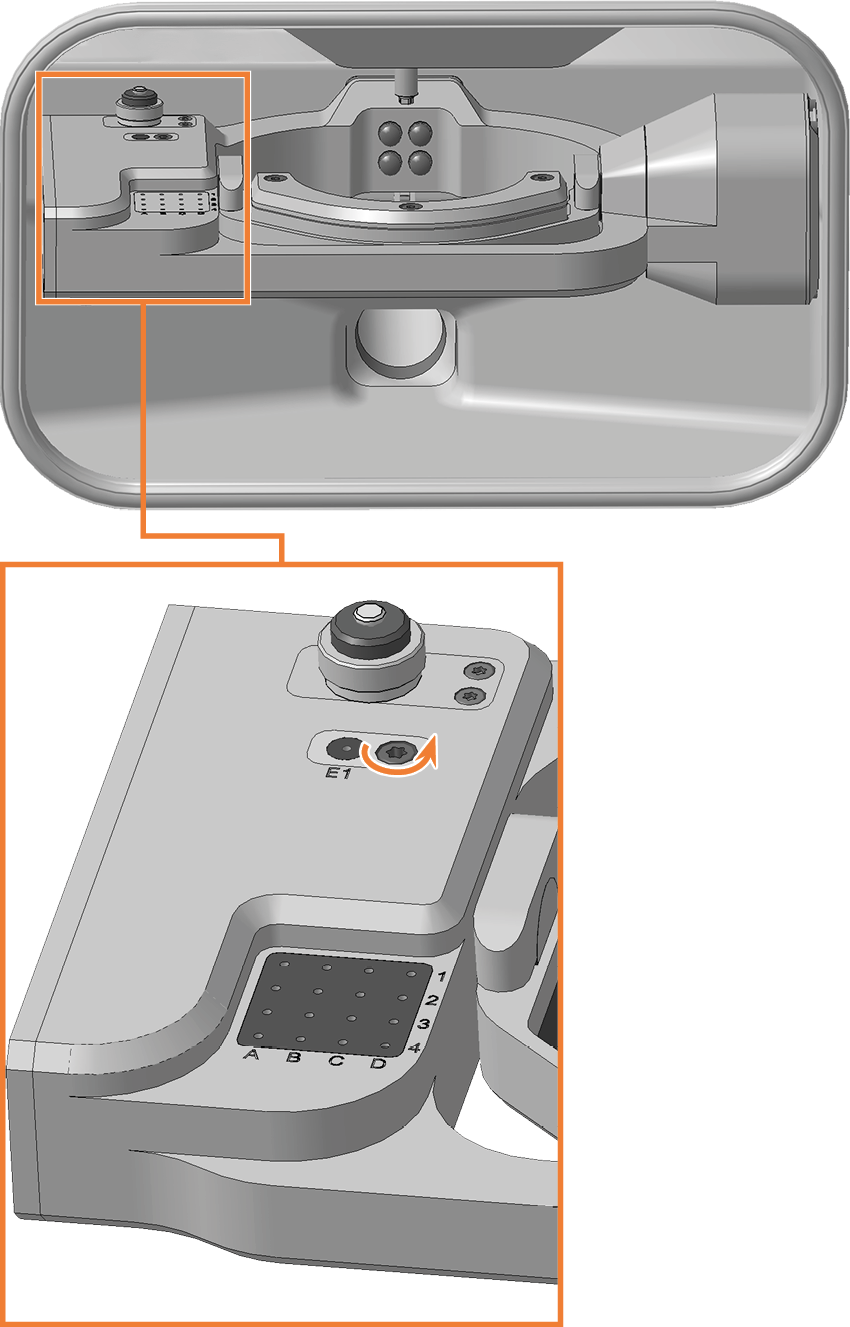

  7. 如果 AirTool 插件 E1 右侧的螺丝被盖帽盖住，请用尖头工具取出盖帽。

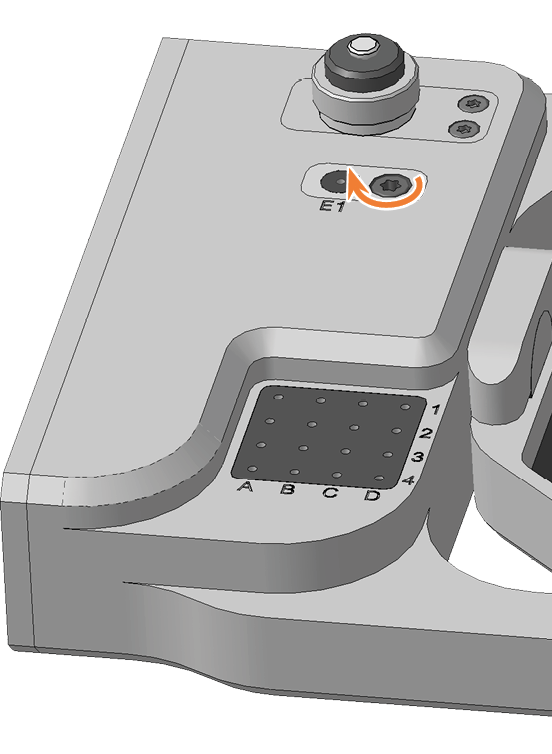

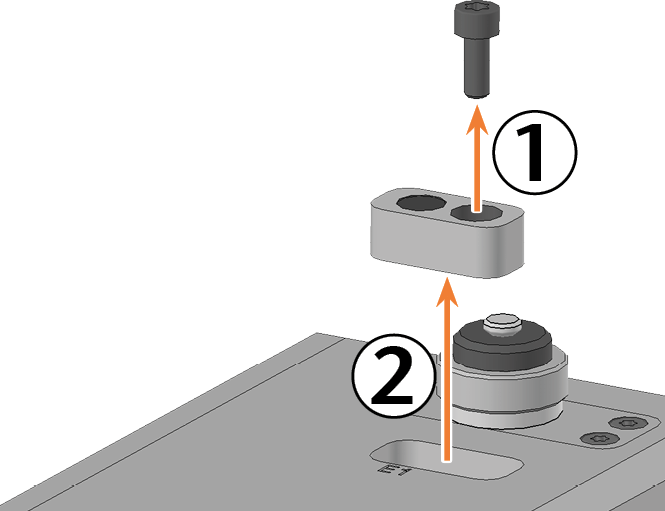

  8. 拧下 AirTool 橡胶块 E1 右侧的螺钉。

  9. 将带有橡胶块的夹具向上拉出开口。

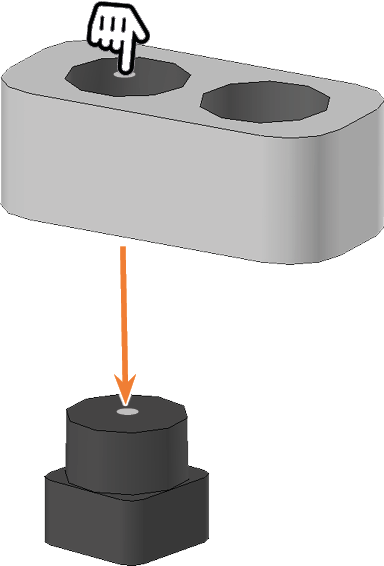

  10. 将橡胶块推出夹具。







  11. 拿起所需的备件。

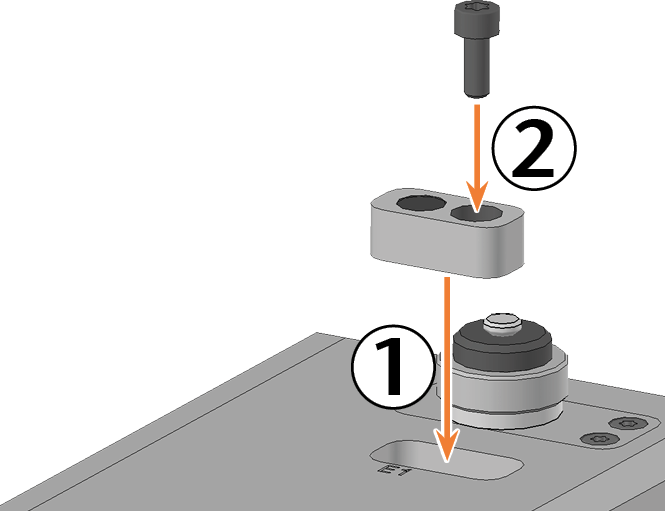

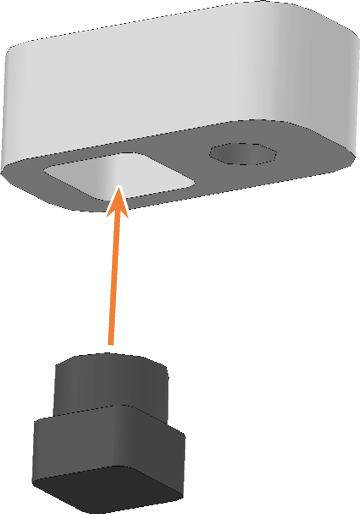

  12. 将 AirTool 橡胶块压入夹具的矩形开口中。

  13. 将夹具插入开口并拧入到位。

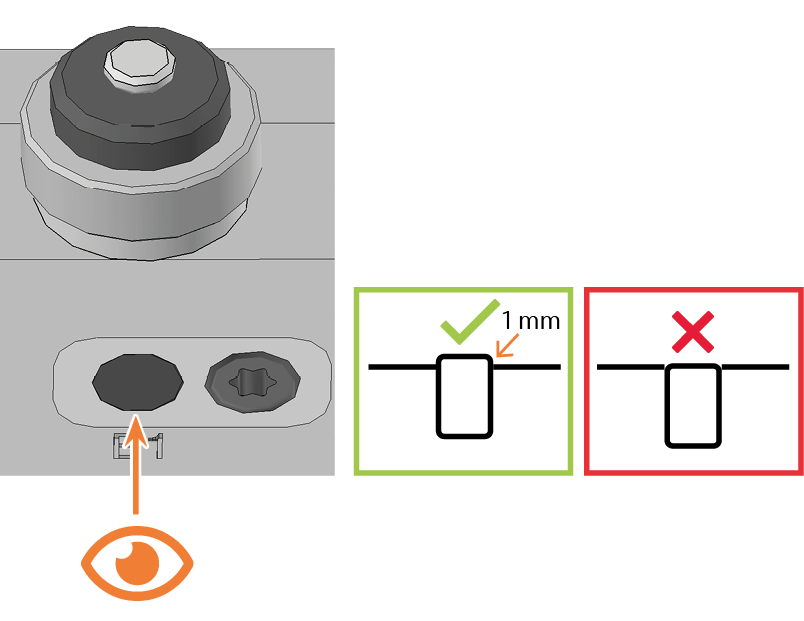

  14. AirTool 橡胶块的顶部应高于 A-B 轴模块表面 1 mm。

    否则，请更正橡胶块或夹具的位置。



  15. 如果 AirTool 插件旁边的螺丝孔被盖帽盖住，则用新盖帽盖住螺丝孔。

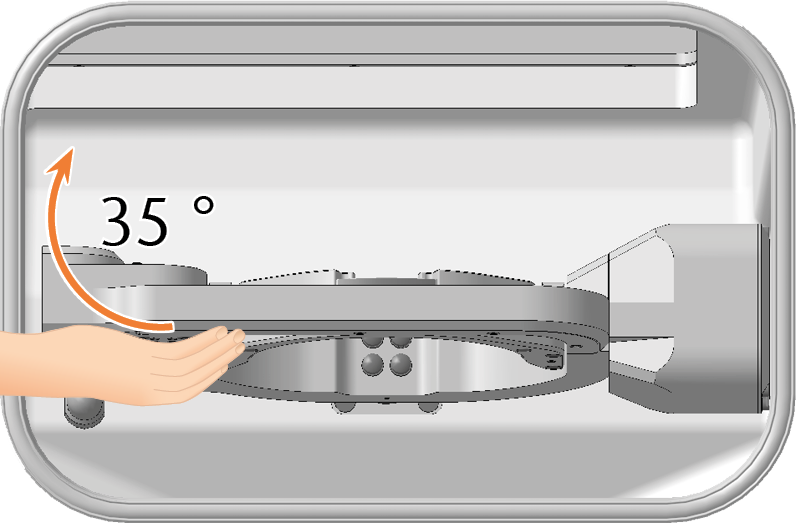

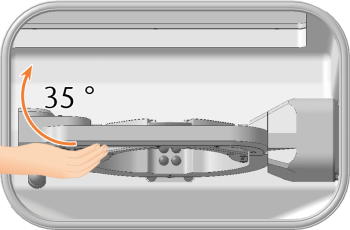

  16. 将 A-B 轴模块顺时针旋转 35°。

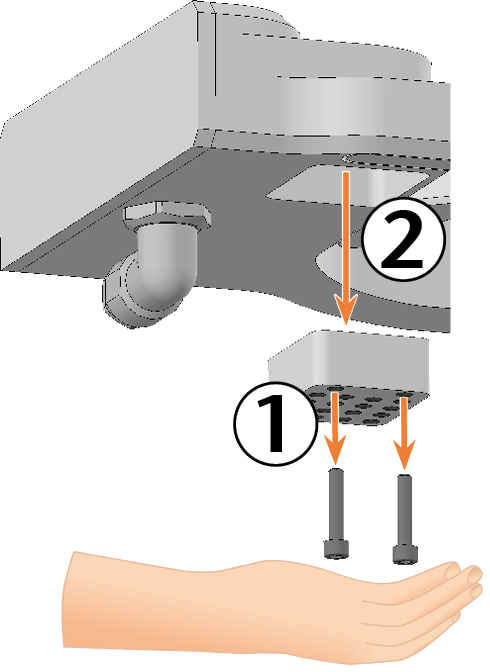

  17. 拧下 A-B 轴模块左下橡胶块夹具的 2 个螺钉。

    • 橡胶块夹具和螺钉将滑入您的手中。

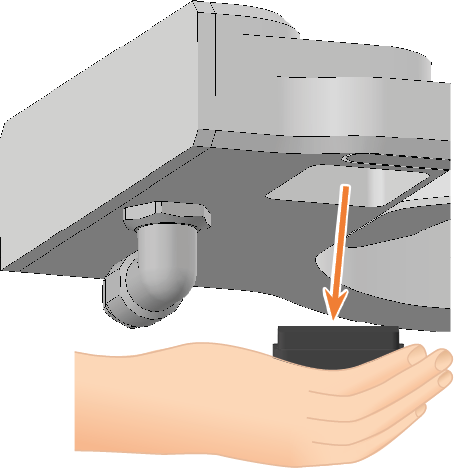

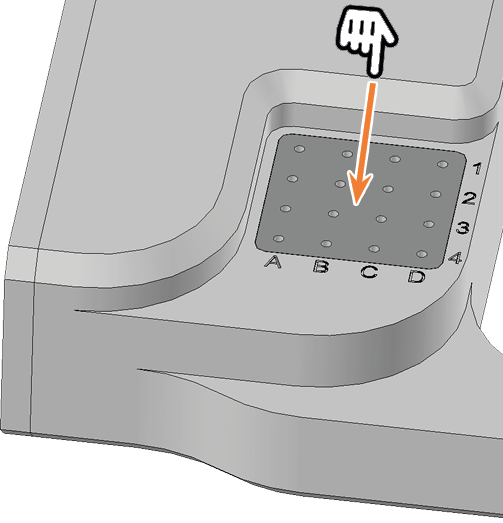

  18. 将橡胶块向下压出开口。

    • 通过开口取下橡胶块。





  19. 拿起所需的备件。

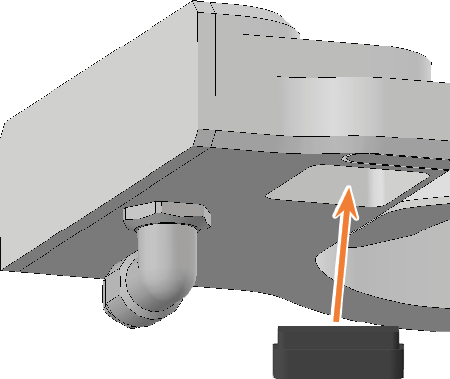

  20. 将橡胶块从下方插入开口，并牢牢夹紧。

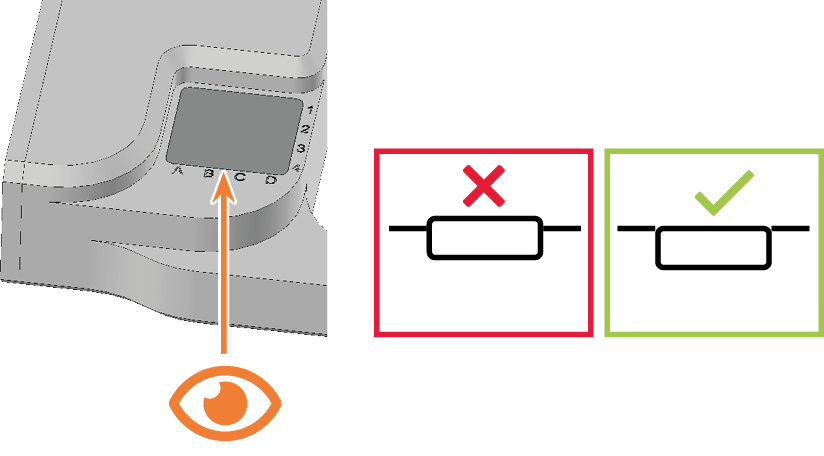

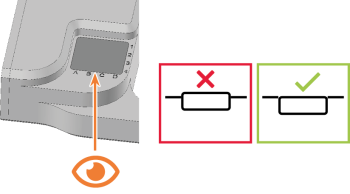

    确保橡胶块的顶部与 A-B 轴模块的表面齐平。

    否则，请更正橡胶块的位置。

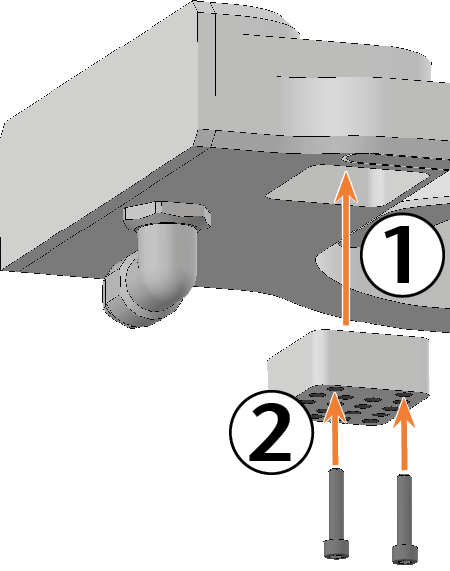

  21. 调整夹具，使螺丝孔位于开口的前边缘。将夹具插入开口。

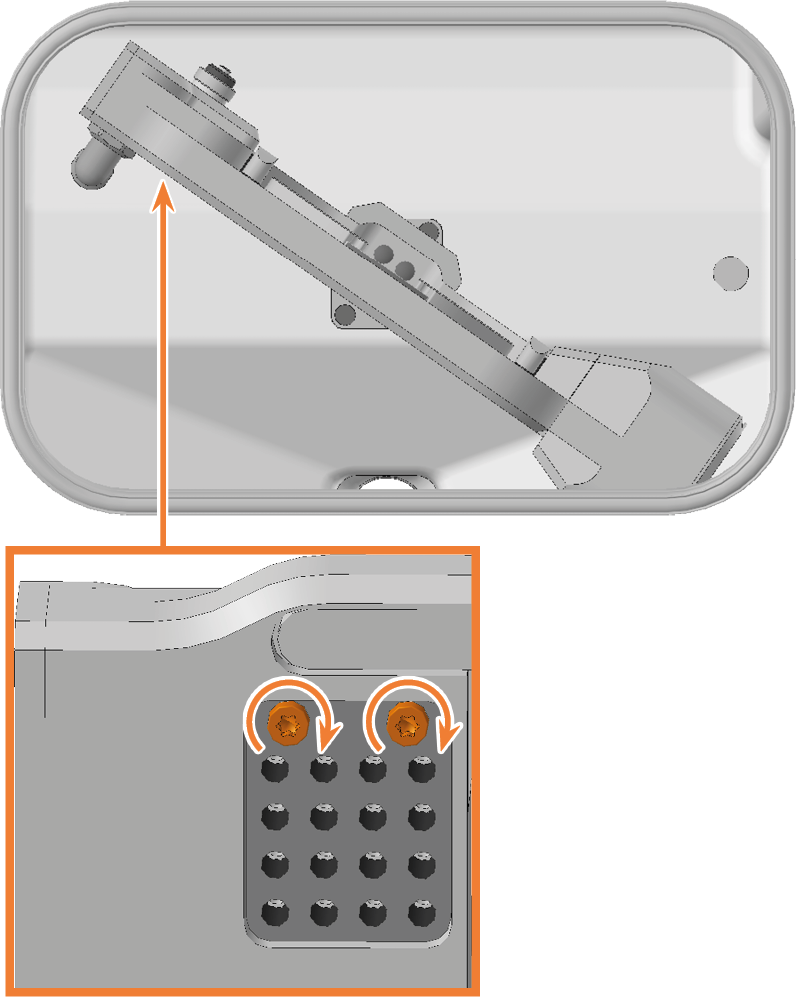

  22. 将 2 个螺钉插入夹具的螺丝孔并拧紧。

    23.



  23. 关闭加工室门。

  24. 启动 DentalCNC。

  25. 在主图标栏中选择以下图标来打开 维护部分窗口：

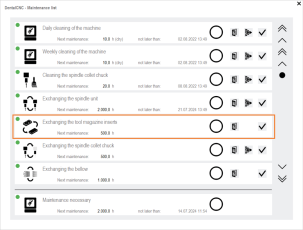

  26. 选择以下图标更换橡胶块：

  27. 按照DentalCNC文档中的说明，使用随附的钻头钻出车针位置。
