Panoramica macchina

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

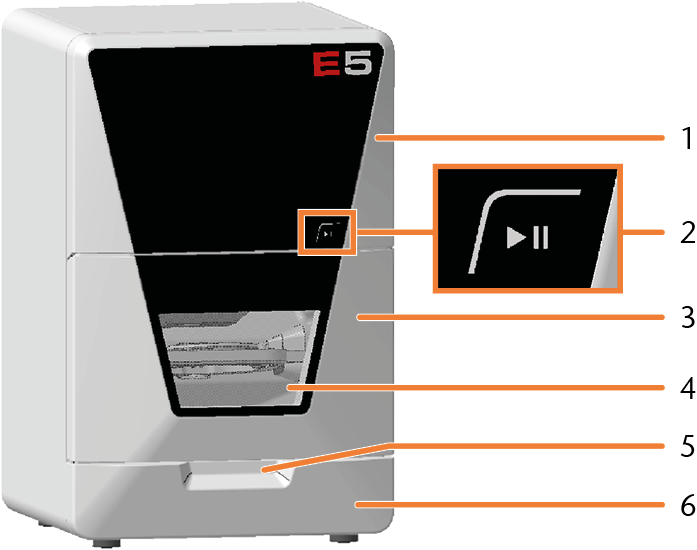

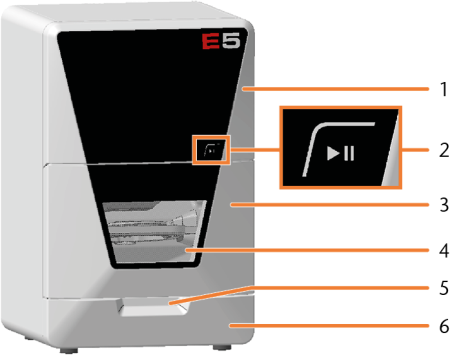

Lato anteriore della macchina

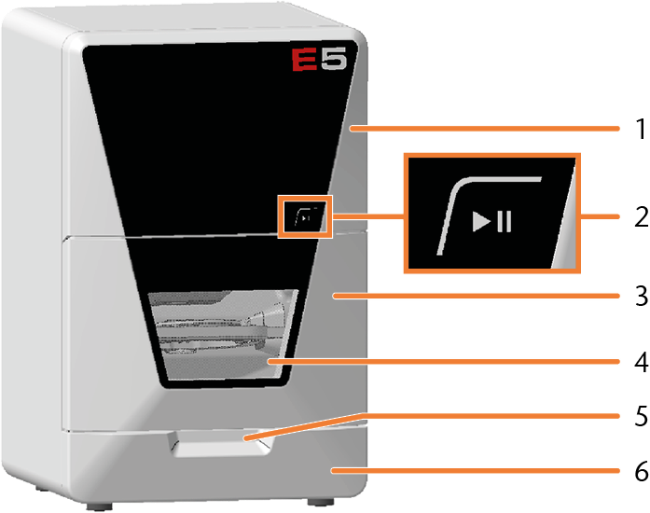

  1. Coperchio di assistenza superiore per l'accesso alla sala macchine

  2. Tasto Start

    Tasto Start

  3. Sportello del vano di lavoro

    Sportello del vano di lavoro

  4. Finestra d’ispezione del vano di lavoro

    Pulizia della macchina

  5. Incavo di presa dello sportello del vano di lavoro

  6. Coperchio di assistenza inferiore per l'accesso allo slot del modulo di sistema

    Sostituzione del modulo di sistema

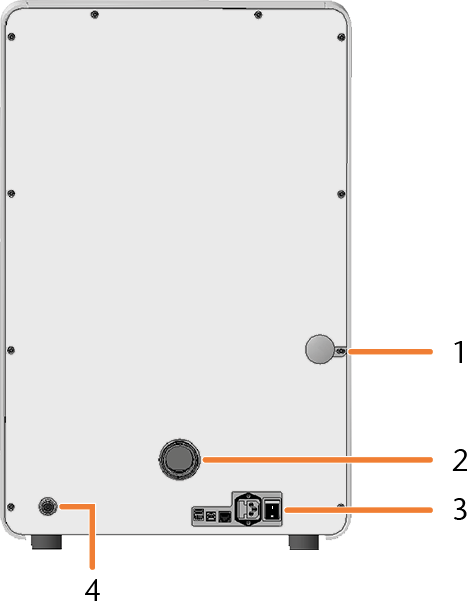

Lato posteriore della macchina

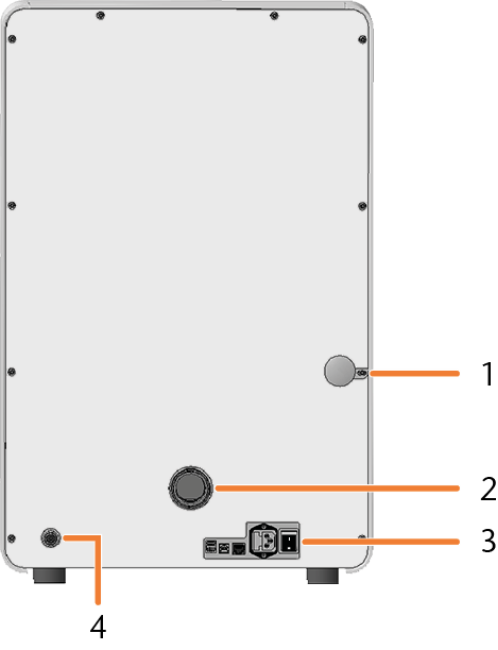

  1. Meccanismo di apertura di emergenza dello sportello del vano di lavoro

    Apertura di emergenza dello sportello del vano di lavoro

  2. Connessione del tubo per il sistema di estrazione dell’aria

    Installazione del sistema di estrazione dell’aria

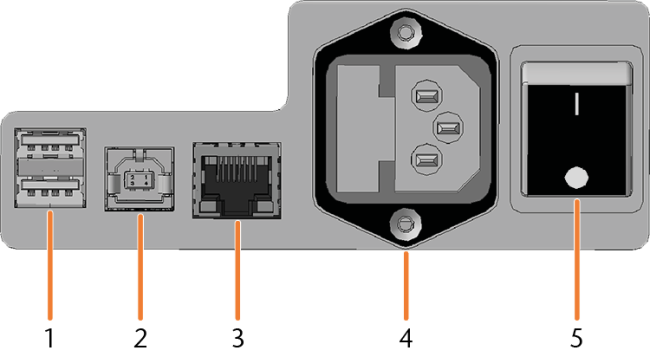

  3. Pannello collegamenti

    Pannello collegamenti

  4. Interfaccia di aspirazione (6 pin, IEC 61076-2-106)

    Installazione del sistema di estrazione dell’aria

Pannello collegamenti

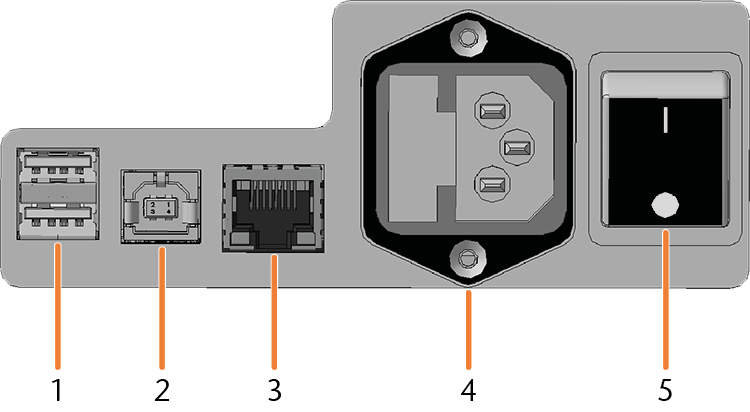

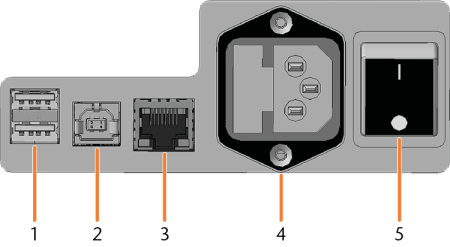

  1. 2 x Porta USB 2.0 Tipo A (per estensioni future)

  2. 1 x Porta USB 2.0 Tipo B (per estensioni future)

  3. Porta di rete (Ethernet RJ-45)

    Collegamento del computer CAM

  4. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V

    Connessione elettrica

    Sostituzione del fusibile principale

  5. Interruttore principale

    Prima messa in funzione

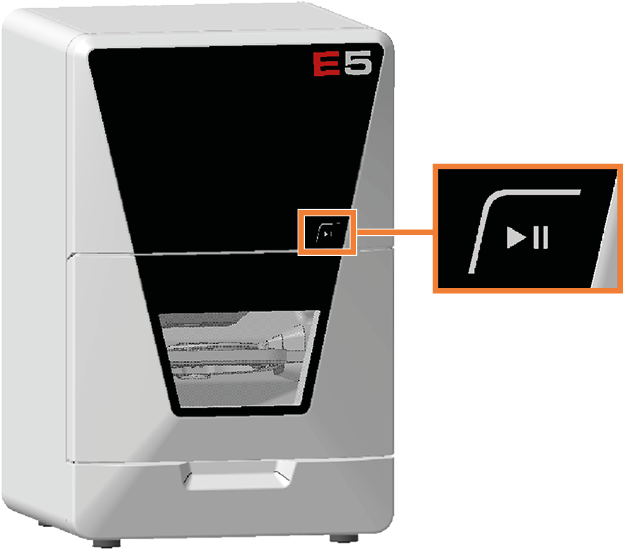

Tasto Start

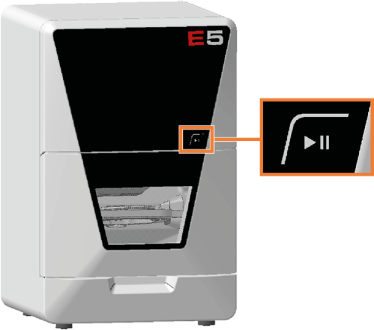

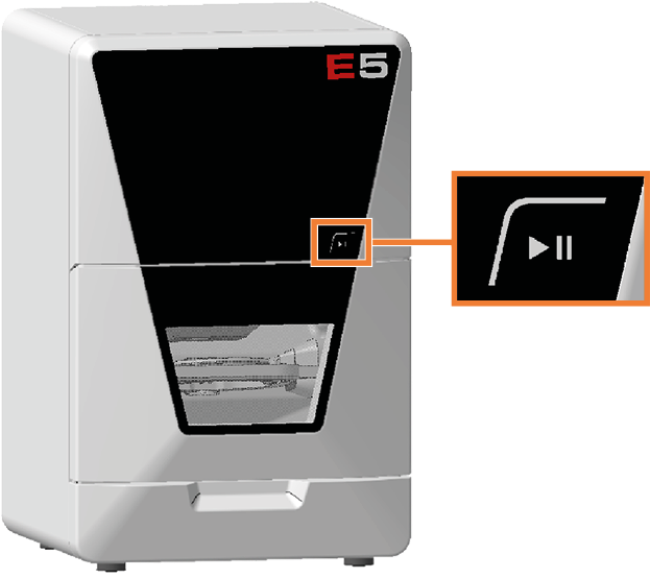

Il tasto Start serve ad avviare e interrompere un job.

  • Per premere il tasto Start, posizionare un dito su di esso.

Avvio di job

Interruzione e proseguimento della lavorazione

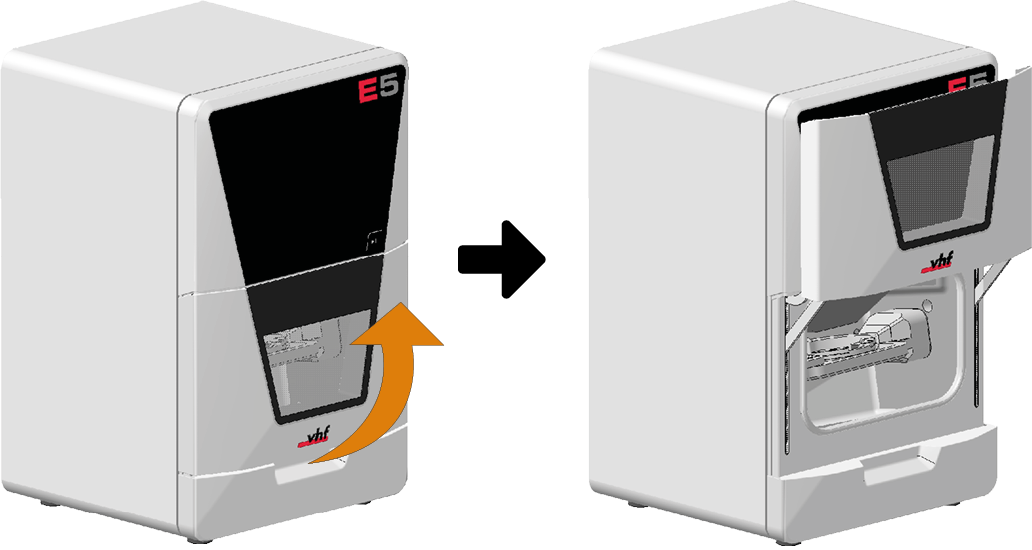

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

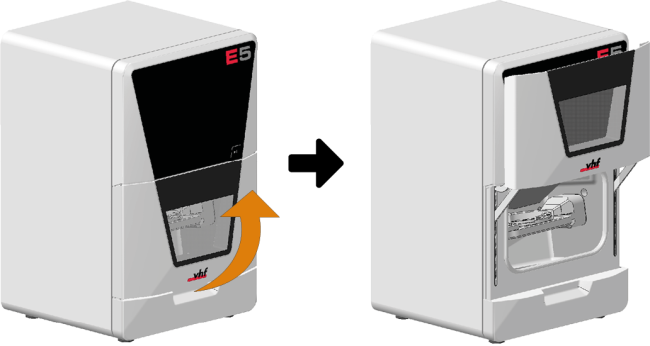

  • Per aprire o chiudere lo sportello del vano di lavoro, tirarlo verso l’alto o spingerlo verso il basso con la mano. Utilizzare l’impugnatura rientrata dello sportello.

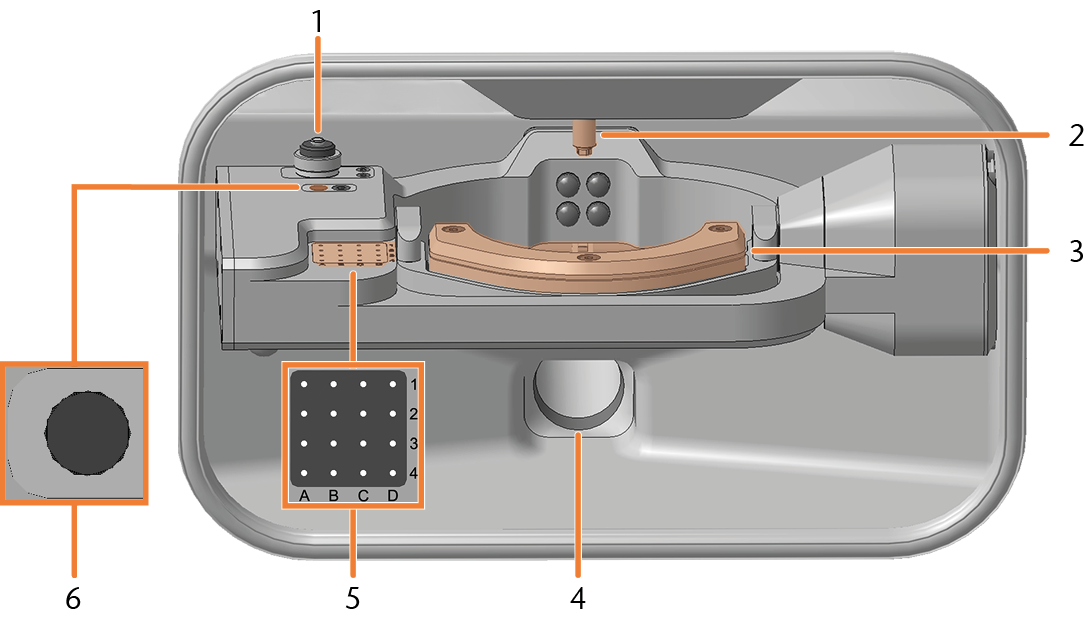

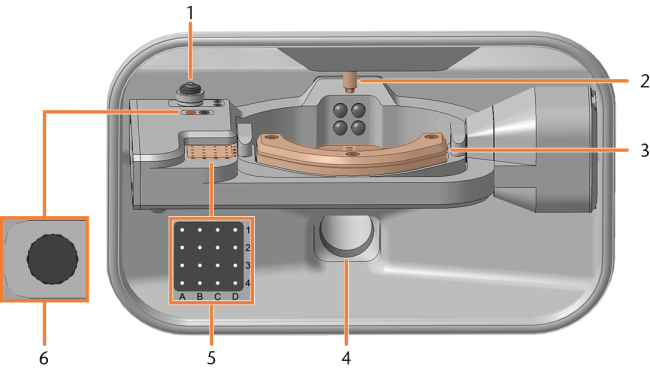

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.



  1. Tastatore di misura

    Pulizia della macchina

  2. Mandrino con pinza di serraggio per il prelievo degli utensili

    Inserimento e sostituzione di utensili

  3. Portapezzi

    Montaggio e rimozione dei pezzi grezzi

  4. Apertura di aspirazione del sistema di estrazione dell’aria

    Installazione del sistema di estrazione dell’aria

  5. Magazzino utensili

    Inserimento e sostituzione di utensili

  6. Inserto per AirTool

    Inserimento e sostituzione di utensili

Colori dell’illuminazione vano di lavoro

Colore

Stato

Sportello del vano di lavoro

Verde

La macchina è pronta per l’uso.

sbloccato

Bianco

La macchina è pronta per l’uso.

sbloccato

Azzurro

La macchina è in funzione.

bloccato

Rosso

Anomalia nella macchina.

bloccato

Assi / Modulo asse A-B

Questa macchina ha5 assi: 3 assi lineari e 2 assi rotanti.

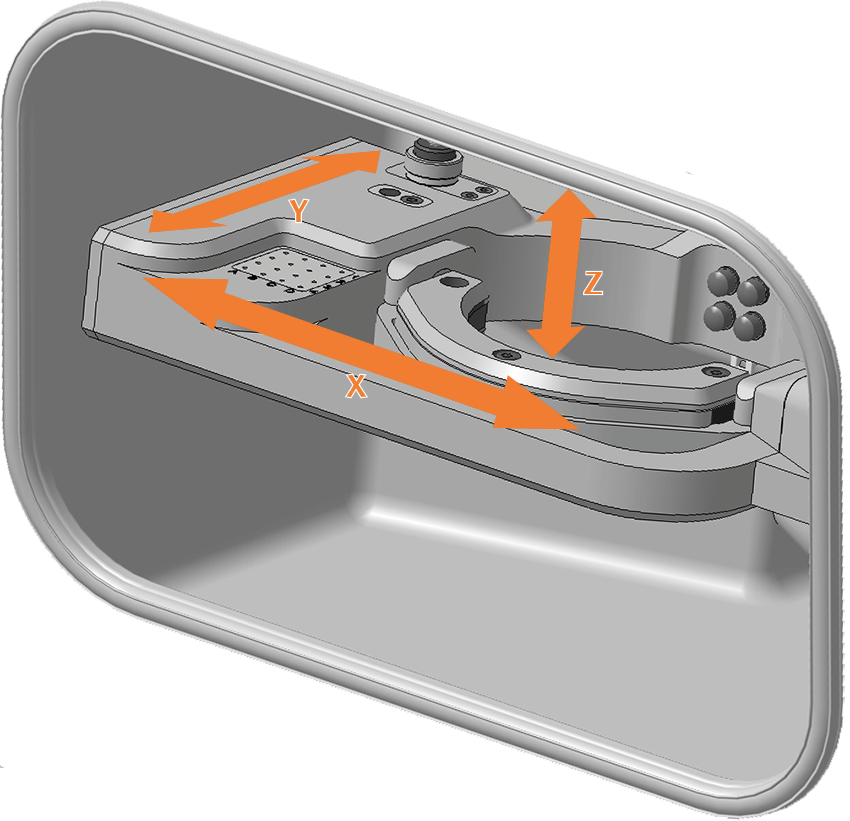

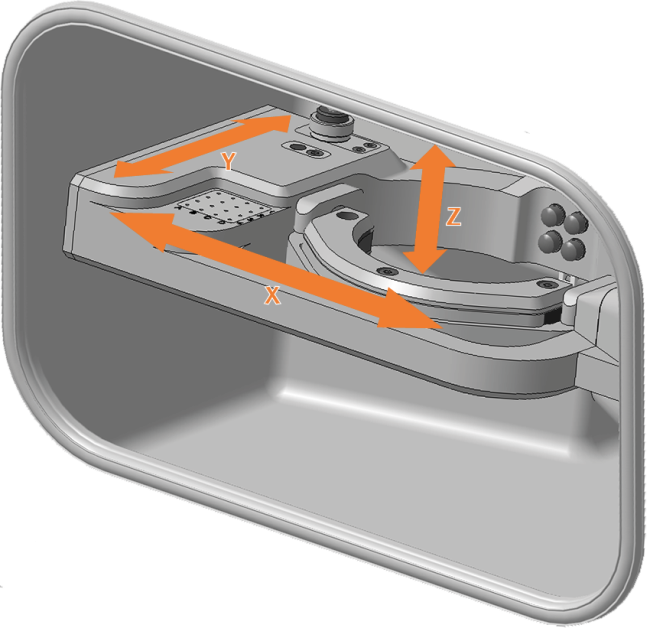

Assi lineari

Il mandrino si muove lungo questi assi.

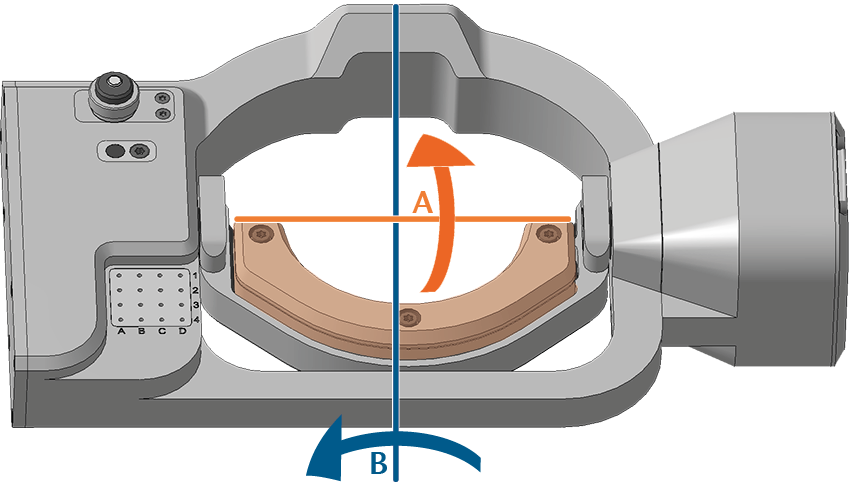

Assi rotativi

Il portapezzi ruota intorno a questi assi.

Modulo asse A-B con identificazione degli assi A e B

Targhetta di identificazione e numero di serie

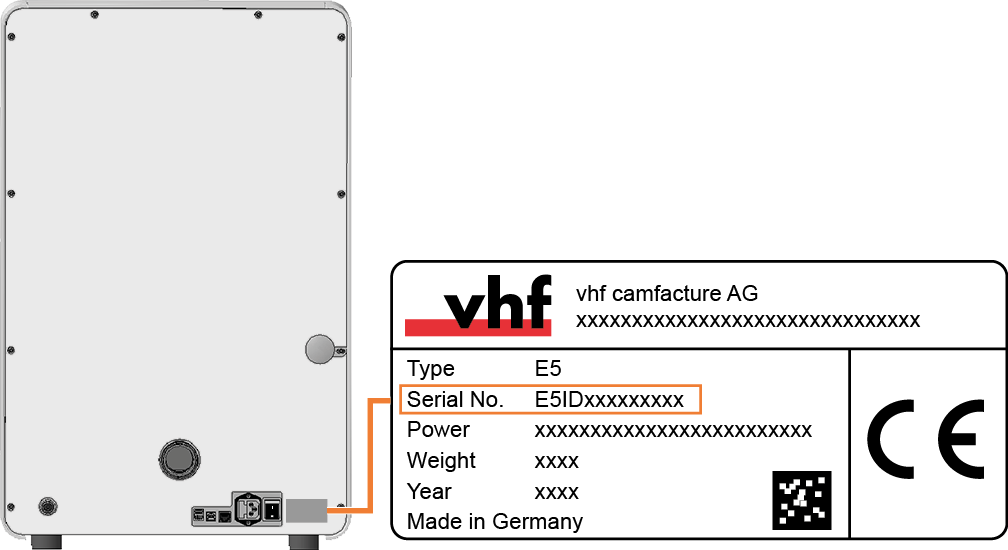

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui:

Numero di serie sulla targhetta identificativa (contrassegnato in arancione)
