Si applica a: E5

Dati tecnici

Dimensioni (L/P/H)

	Unità	Valore
Ingombro (ca.)	mm in	387 x 370 15,2 x 14,6
Alloggiamento completamente chiuso (ca.)	mm in	472 x 484 x 734 18,6 x 19,1 x 28,9
Spazio minimo richiesto per il funzionamento (ca.)	mm in	680 x 760 x 780 26,8 x 25,2 x 30,7

Unità

Valore

Ingombro (ca.)

387 x 370

15,2 x 14,6

Alloggiamento completamente chiuso (ca.)

472 x 484 x 734

18,6 x 19,1 x 28,9

Spazio minimo richiesto per il funzionamento (ca.)

680 x 760 x 780

26,8 x 25,2 x 30,7

Sistema base

	Unità	Valore
Peso (ca.)	kg lbs	47 104
Assi – Asse rotante A		5 360° / ±35°
Categoria di sovratensione (IEC 60664-1)		II

Unità

Valore

Peso (ca.)

lbs

104

Assi

– Asse rotante A

360° / ±35°

Categoria di sovratensione (IEC 60664-1)

Sistema di estrazione dell’aria esterno

	Unità	Valore
Capacità minima di estrazione	l/min cfm	2.500 (a 220 hPa) 88,3 (a 3,2 psi)
Unità di aspirazione		Progettato per l’uso commerciale nel settore dentale Dotato di un filtro appartenente alla classe di filtrazione M

Unità

Valore

Capacità minima di estrazione

l/min

cfm

2.500 (a 220 hPa)

88,3 (a 3,2 psi)

Unità di aspirazione

Progettato per l’uso commerciale nel settore dentale

Dotato di un filtro appartenente alla classe di filtrazione M

Condizioni ambientali

	Unità	Valore
Umidità relativa dell’aria		80%, senza condensa
Temperatura ambiente per lo stoccaggio/il trasporto	°C °F	‑20 – 60 -4 – 140
Temperatura ambiente per il funzionamento	°C °F	10 – 35 50 – 95
Tipo di posizione		All’interno
Altitudine massima	m ft	2000 6561
Aria ambientale (IEC 60664-1)		Senza polvere, grado di inquinamento 2
Radiazioni elettromagnetiche (IEC 61326-1)		Aree residenziali, aziendali e commerciali
Interferenze elettromagnetiche (IEC 61326-1)		Ambiente industriale

Mandrino

	Unità	Valore
Modello		SFE 300E (sincrono)
Velocità di rotazione massima	rpm	60.000
Potenza nominale in esercizio continuo (S1)	W	300
Potenza nominale in esercizio periodico ininterrotto (S6)	W	400
Potenza di picco (Pmax)	W	800
Diametro pinza di serraggio	mm	3

Utensili

	Unità	Valore
Numero max di utensili nel caricatore		17
Lunghezza max dell’utensile	mm	40

Portapezzi standard

	Unità	Valore
Diametro minimo/massimo del disco	mm	98,5 / 98,8
Altezza massima del disco	mm	40
Altezza minima/massima del bordo del disco	mm	9,8 / 10,5
Dimensioni massime del blocco (L/P/H)	mm	40 x 20 x 20 (necessita di portablocco)

Emissioni acustiche

Stato di esercizio	Unità	Valore
Lavorazione - Livello di pressione sonora - Livello di potenza sonora	dB(A) dB(A)	82,98 (Nicht definierte Variable:GLB_ProductDataE5.SoundPowerLevel)
Tutti gli altri stati di esercizio	dB(A)	<70

Stato di esercizio

Unità

Valore

Lavorazione

- Livello di pressione sonora

- Livello di potenza sonora

dB(A)

82,98

(Nicht definierte Variable:GLB_ProductDataE5.SoundPowerLevel)

Tutti gli altri stati di esercizio

dB(A)

<70

Condizione di misurazione	Valore
Materiale lavorato	Composito (Blocco VITA CAD-Temp)
Stato dell’utensile	usurato
Valore misurato	Livello di pressione sonora (distanza: 1 m)
Misurazione secondo	ISO 3746, classe di accuratezza 3

Connessioni

	Unità	Valore
Connessione di alimentazione (e assorbimento di potenza massimo in watt)	V CA Hz W	100 – 240 50/60 500 Fusibile in vetro T6,3A L250V
Porta di rete – Velocità		RJ-45 10BASE/100BASE-TX/1000BASE-T (rilevamento automatico)
Porta USB		2 x 2,0 A 1 x 2,0 B
Porta dati per unità di aspirazione o unità di manovra supportata		Sì

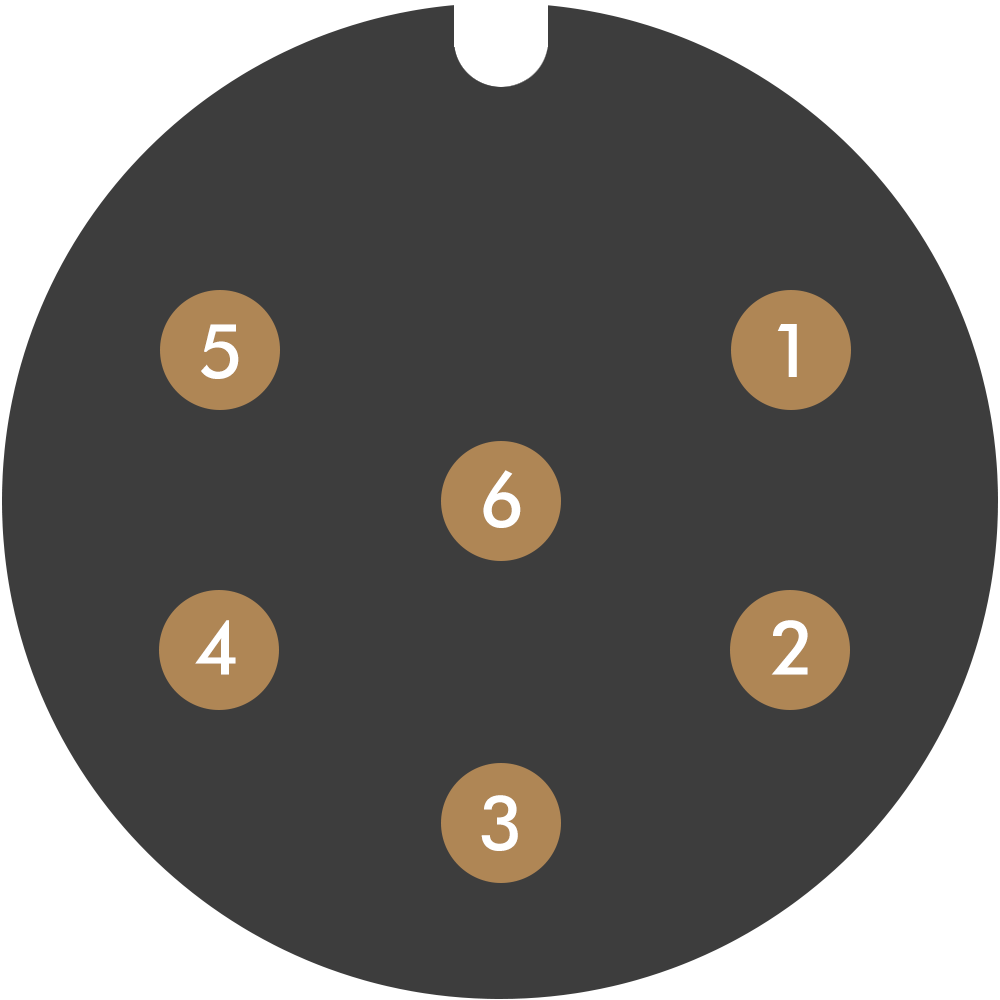

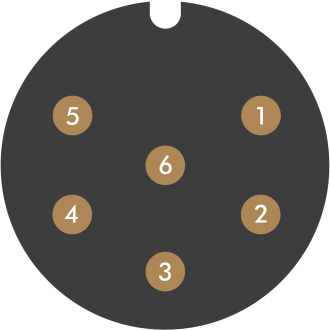

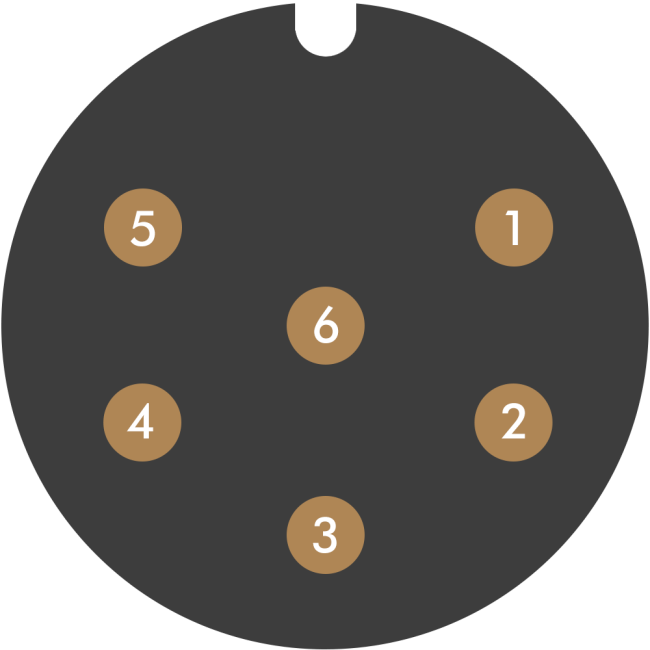

Assegnazione dei pin della porta dati dell'unità di aspirazione

N4+

+ 24 V, commutato, uscita 1
+ 24 V, commutato, uscita 2 (non usato)
+24 V, continuo
Ingresso segnale di ritorno, uscita 2 (non utilizzata)
Ingresso segnale di ritorno, uscita 1 (non utilizzata)
Terra (PE)
