Si applica a: E4

Lavaggio del sistema del liquido refrigerante

Se la portata del liquido refrigerante non è sufficiente oppure se è stato superato l'intervallo corrispondente nella tabella di manutenzione, è necessario pulire il sistema del liquido refrigerante.

L'attività consiste nei seguenti processi automatizzati:

Processo Durata (ca.)

Lavaggio

30 minuti

Risciacquo

5 minuti
AVVISO

Danni materiali in caso di pulizia errata dell'impianto di raffreddamento

Se si pulisce l'impianto di raffreddamento in modo errato, la macchina, i pezzi grezzi e gli utensili verranno danneggiati.

  • Utilizzare esclusivamente Tec Powder di vhf per pulire l'impianto di raffreddamento.
  • Seguire attentamente le istruzioni riportate di seguito.

  1. Tenere a portata di mano:

    • 1 x Tec Powder (50g)

    • 1 x Recipiente di raccolta con filtro per i residui di lavorazione (filtro opzionale)

  2. Avviare DentalCNC.
  3. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:
  4. Selezionare l'attività di manutenzione Lavaggio dell’impianto di raffreddamento.
    • Viene visualizzata la guida a schermo.
  5. Aprire lo sportello del vano di lavoro.
  6. Estrarre il recipiente del refrigerante dalla macchina.
  7. Rimuovere i seguenti elementi dal vano di lavoro:
    • Tutti i pezzi grezzi e il supporto
    • Il magazzino utensili

  8. Eseguire una pulizia settimanale del vano di lavoro.

    Esecuzione della pulizia settimanale

  9. Svuotare e pulire il recipiente del refrigerante.

    Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

  10. ATTENZIONE!Osservare le indicazioni sull'etichetta presente sulla confezione di TecPowder e indossare dispositivi di protezione individuale.

  11. Riempire 1 l (1,1 qt) di acqua potabile nel recipiente.

  12. Aggiungere 25 g di Tec Powder all'acqua. Mescolare l'acqua fino a quando la polvere non sarà completamente disciolta.

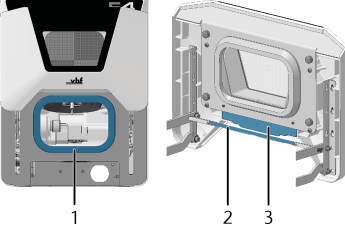

  13. Immergere un panno nella soluzione TecPowder ed eliminare lo sporco.

    1. Guarnizione dello sportello del vano di lavoro
    2. Labbro di tenuta della traversa
    3. Superficie di contatto
    4. Superficie del telaio della finestra di ispezione
    5. Labbro di tenuta del tappetino sul ritorno
    6. Bordo di sgocciolamento
  14. Inserire il serbatoio nella macchina.
  15. Passare alla fase successiva della guida su schermo.
    • Inizia il processo di pulizia. Il tempo residuo viene visualizzato nell'area informativa della finestra principale dell'applicazione di DentalCNC.
  16. Attendere la fine del processo.

  17. Svuotare il serbatoio del refrigerante. Riempire con acqua potabile.

  18. Inserire il serbatoio nella macchina.

  19. Passare alla fase successiva della guida su schermo.
    • Inizia il processo di risciacquo. Il tempo residuo viene visualizzato nell'area informativa della finestra principale dell'applicazione di DentalCNC.
  20. Attendere la fine del processo.
  21. Passare alla fase successiva della guida su schermo.
  22. Aprire lo sportello del vano di lavoro.
  23. Asciugare il vano di lavoro con un panno.
  24. Svuotare il serbatoio del refrigerante.
  25. Pulire a fondo il serbatoio del refrigerante.

  26. Introdurre il refrigerante per la lavorazione.

    Rabboccare il liquido di raffreddamento

  27. Inserire il magazzino utensili nel vano di lavoro.
