Si applica a: E4

Pulizia della macchina

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

ATTENZIONE

Difficoltà respiratorie causate dalle polveri di lavorazione

La polvere di lavorazione che viene introdotta nei polmoni può causare difficoltà respiratorie.

  • Pulire la macchina con lavorazione a secco solo se il sistema di estrazione dell’aria è installato e attivato correttamente.
  • Indossare una mascherina FFP2 durante l’intera pulizia.
  • Non pulire mai la macchina con aria compressa.
ATTENZIONE

Rischio di lesioni dovute a schegge

Quando si pulisce con aria compressa, possono venire scagliate schegge in grado di ferire.

  • Non pulire mai la macchina con aria compressa.
AVVISO

Danneggiamento delle guide lineari o del mandrino durante la pulizia con aria compressa

Se si pulisce il vano di lavoro con l’aria compressa, i trucioli di materiale possono raggiungere le guide lineari o i cuscinetti del mandrino.

  • Non pulire mai il vano di lavoro con aria compressa.

La pulizia del vano di lavoro riguarda i seguenti componenti:

  • Chiave di misurazione
  • Portapezzi
  • Finestra d’ispezione
  • Magazzini utensili
  • Porta-utensili di fresatura
  • Piastra dell’ugello
  • Labbro di tenuta

Esecuzione della pulizia settimanale

  1. Tenere a portata di mano:

    • 1 x Panno di pulizia

      •

    • 1 x Detergente delicato (facoltativa)

    • 1 x Panno in microfibra

    • 1 x Grasso per pinza di serraggio

    • 1 x Pennello interdentale

    • 1 x Pennello

  2. Chiudere lo sportello del vano di lavoro.

  3. Portare gli assi alla posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

  4. Aprire lo sportello del vano di lavoro.

  5. Pulire la finestra d’ispezione dall'interno con un panno. Se necessario, utilizzare un detergente delicato.

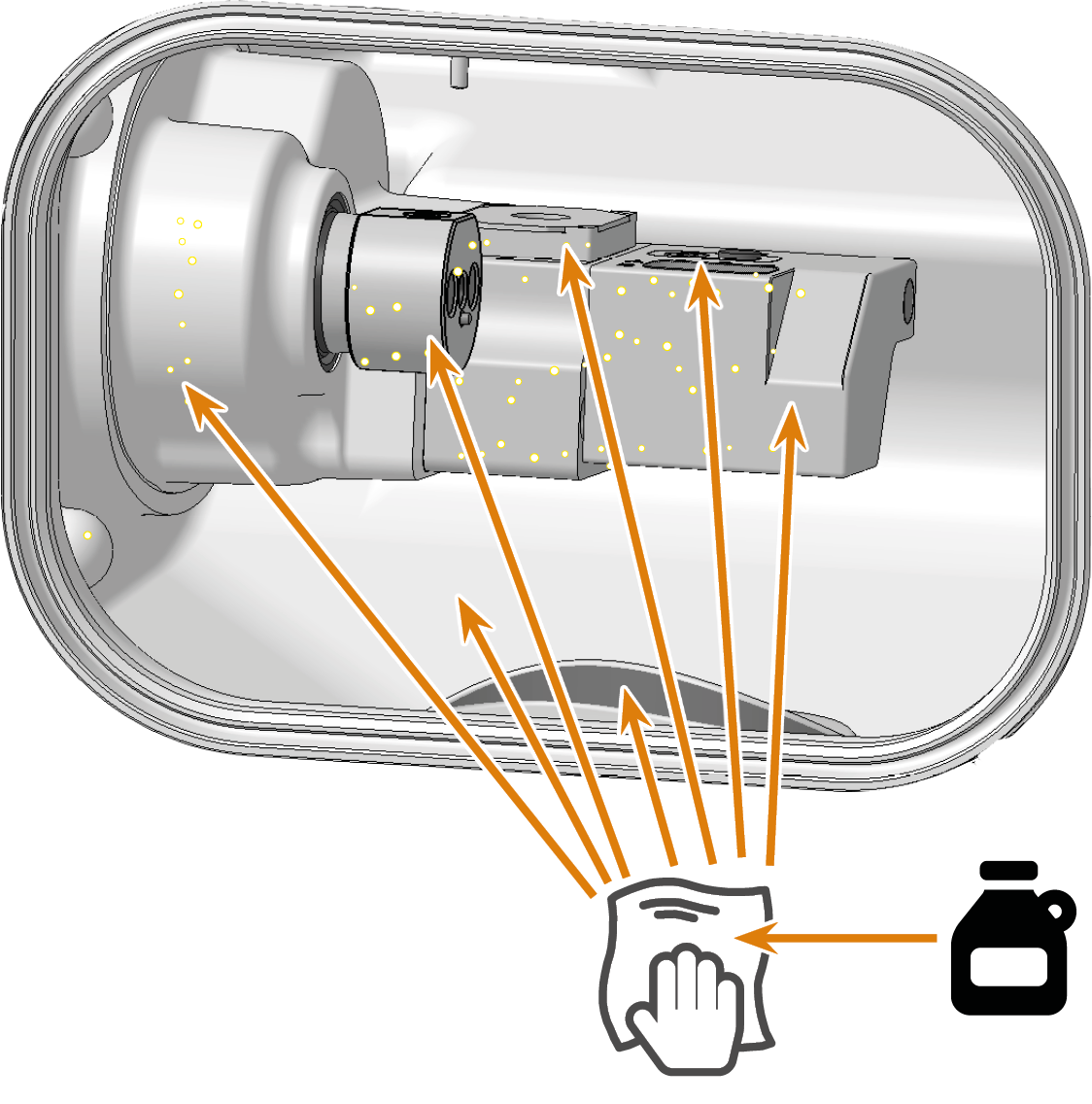

  6. Pulire accuratamente tutte le superfici e le fessurazioni nel vano di lavoro con il panno asciutto. Se necessario, utilizzare un detergente delicato.

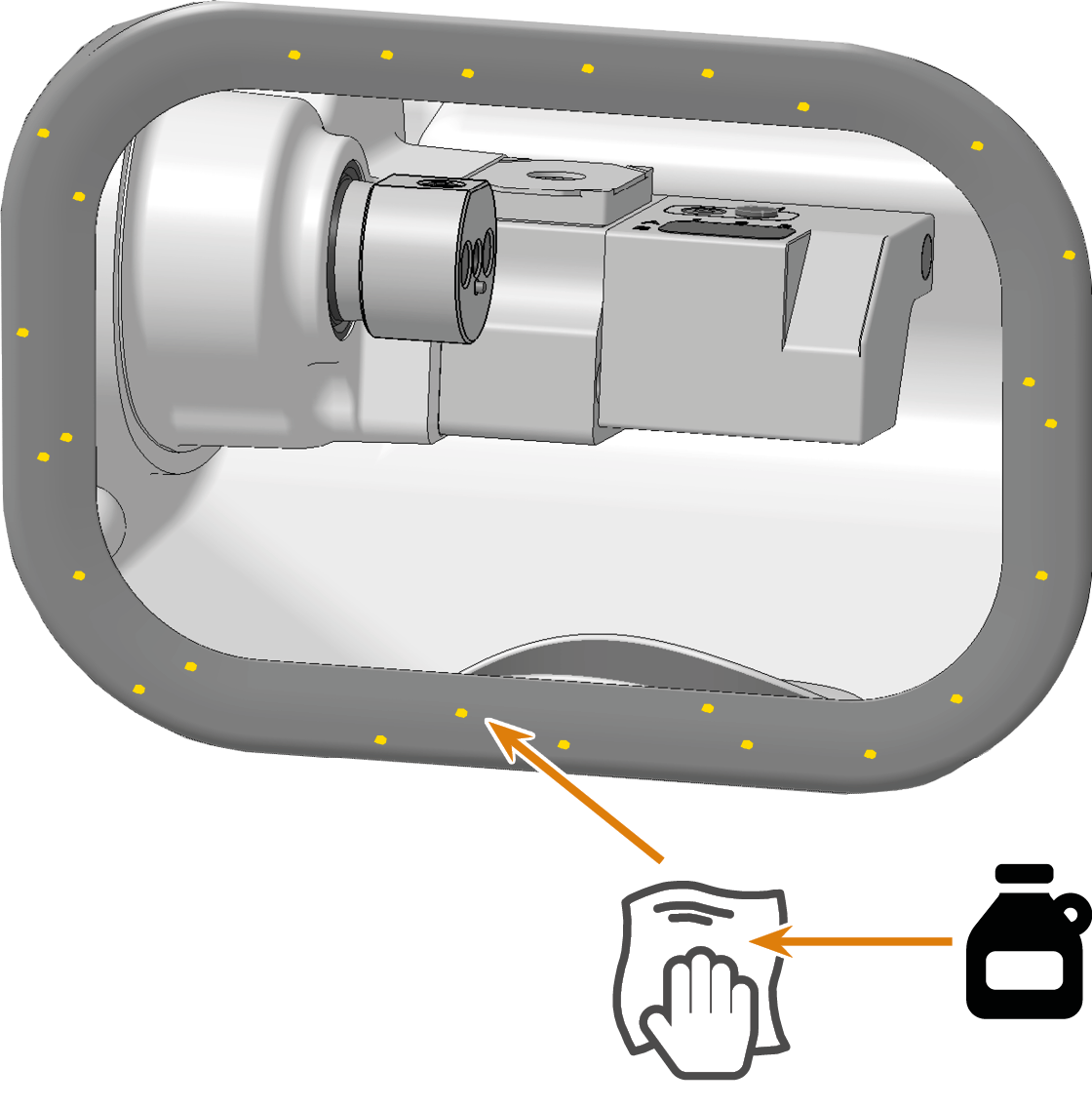

  7. Pulire accuratamente la guarnizione dello sportello dell'area di lavoro con un panno umido. Se necessario, utilizzare un detergente delicato.

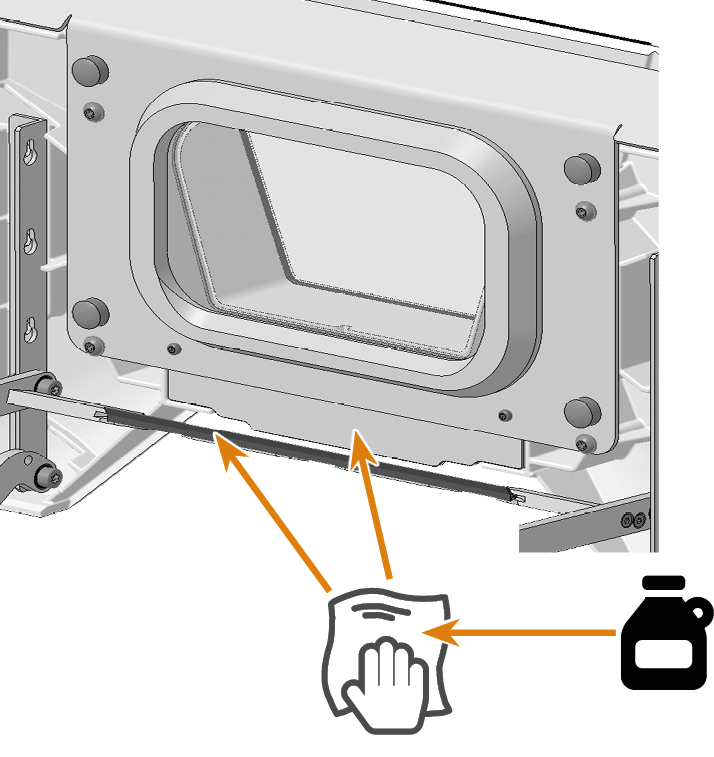

  8. Pulire il labbro di tenuta, la superficie di contatto e il telaio della finestra di ispezione accuratamente con il panno umido. Se necessario, utilizzare un detergente delicato.

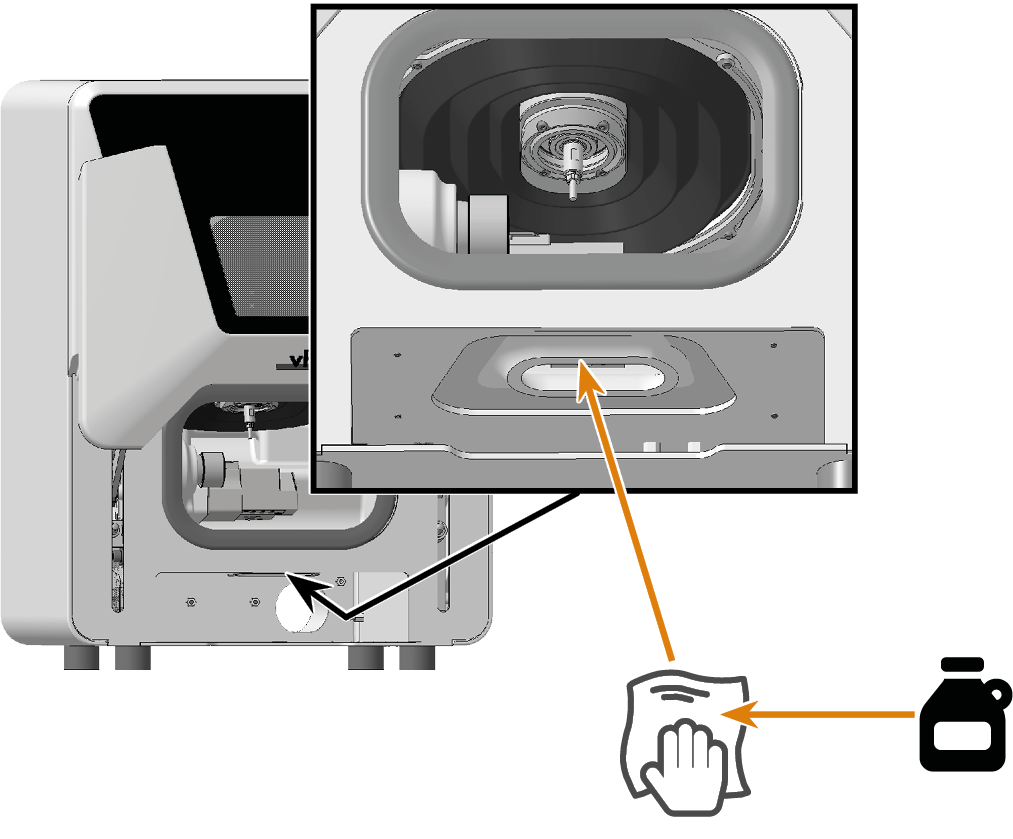

  9. Rimuovere l'inserto di scarico e il recipiente del refrigerante. Pulire accuratamente il bordo di sgocciolamento del recipiente del refrigerante con un panno umido. Se necessario, utilizzare un detergente delicato.

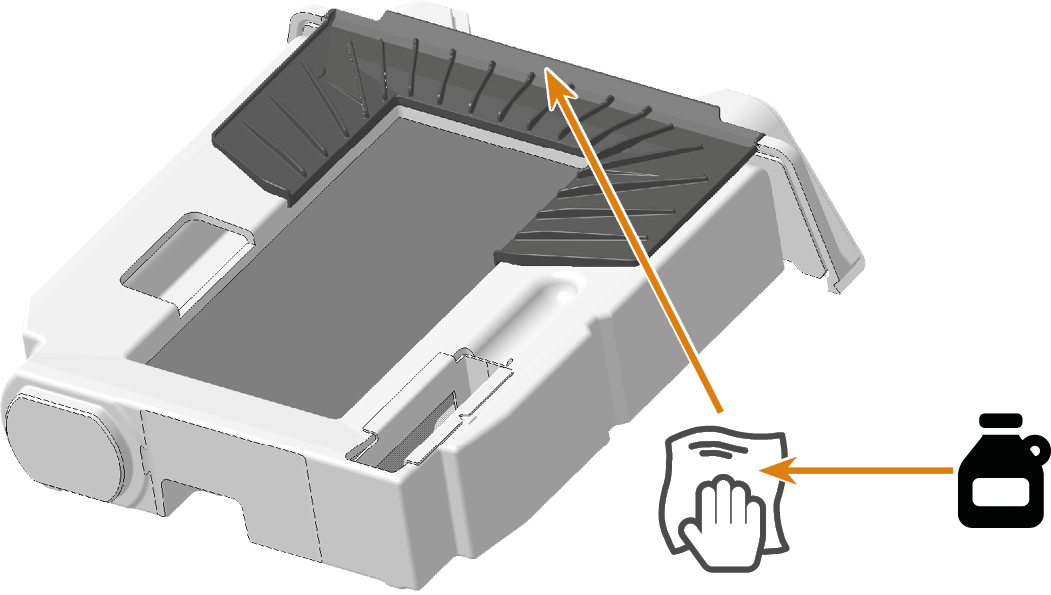

  10. Pulire accuratamente il labbro di tenuta del recipiente del liquido di raffreddamento con un panno umido. Se necessario, utilizzare un detergente delicato.

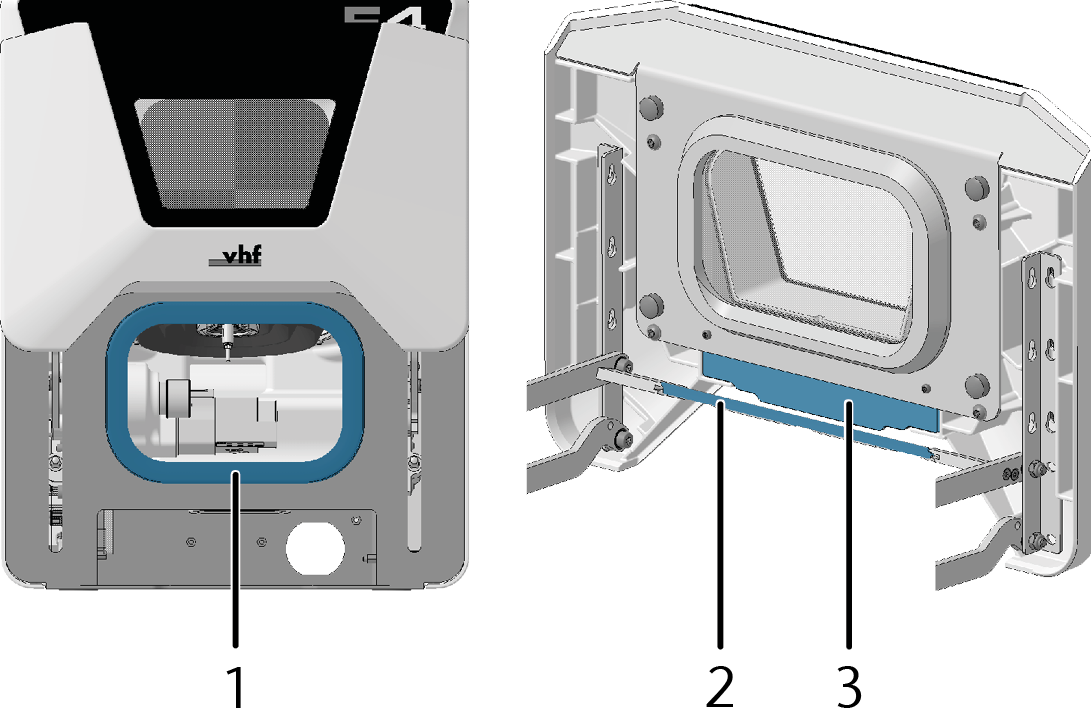

  11. Se necessario, pulire con TecPowder la guarnizione dello sportello del vano di lavoro, il labbro di tenuta della traversa, la superficie di contatto, la superficie del telaio della finestra di ispezione, il bordo di sgocciolamento e il labbro di tenuta del tappetino di ritorno.

    1. ATTENZIONE!Osservare le indicazioni sull'etichetta presente sulla confezione di TecPowder e indossare dispositivi di protezione individuale.

    2. Miscelare un po' di TecPowder con acqua (rapporto di miscelazione 1:40).

    3. Immergere un panno nella soluzione TecPowder ed eliminare lo sporco.

    1. Guarnizione dello sportello del vano di lavoro
    2. Labbro di tenuta della traversa
    3. Superficie di contatto

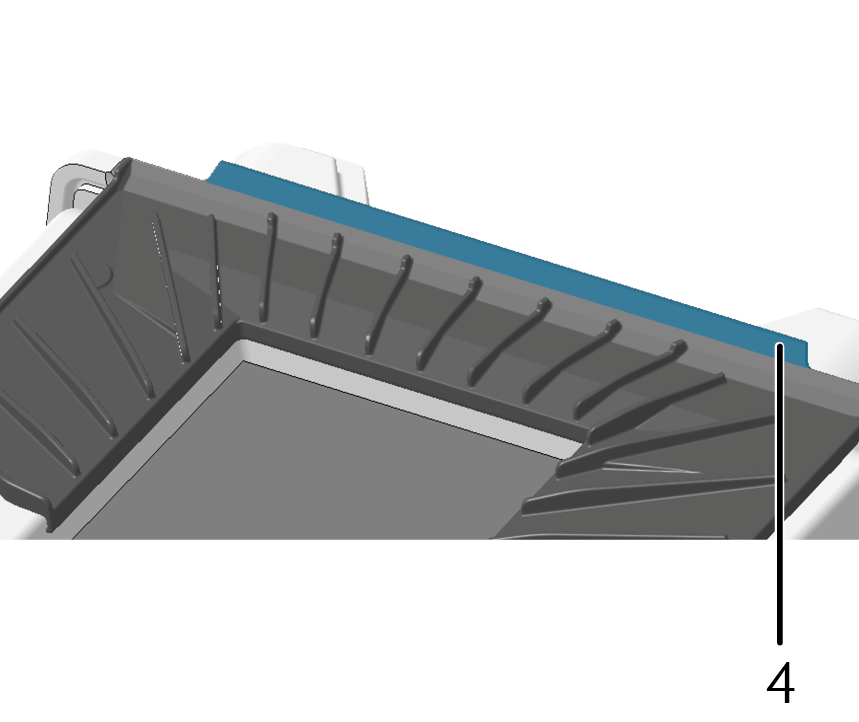

    4. Superficie del telaio della finestra di ispezione
    5. Labbro di tenuta del tappetino sul ritorno

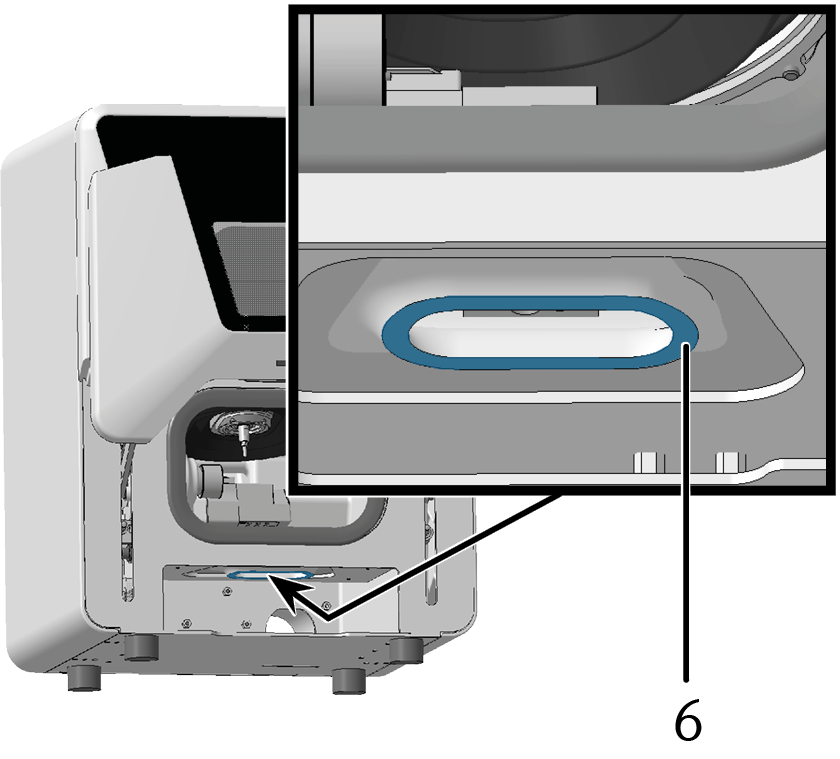

    6. Bordo di sgocciolamento

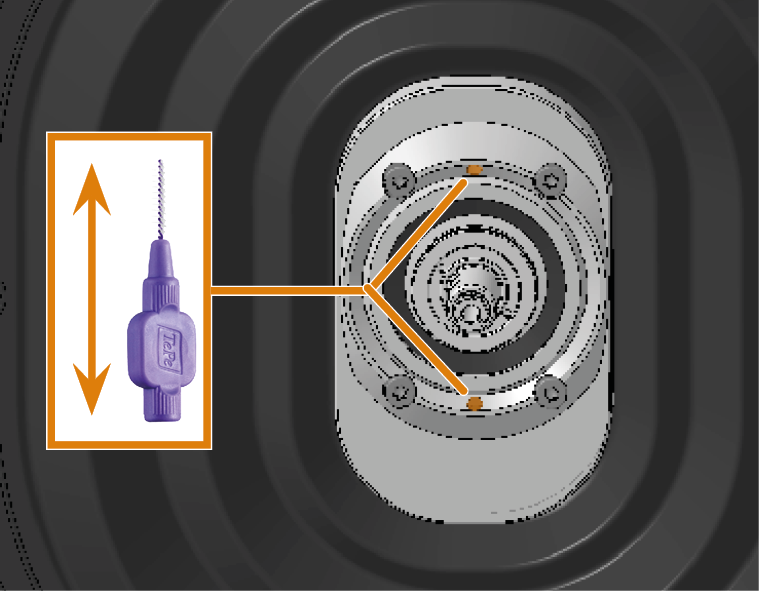

  12. Pulire la piastra dell’ugello:

    1. Pulire la piastra dell’ugello con un panno umido.
    2. Pulire le 2 aperture opposte (contrassegnate in arancione) nella piastra dell'ugello con il pennello interdentale. Per farlo, spostare il pennello interdentale su e giù.

    Se necessario, applicare acqua con un po' di detergente e lasciare agire per alcuni minuti.

  13. Pulire il portapezzi da tutti i lati con un pennello umido. Pulire in particolare l'apertura del portapezzi.

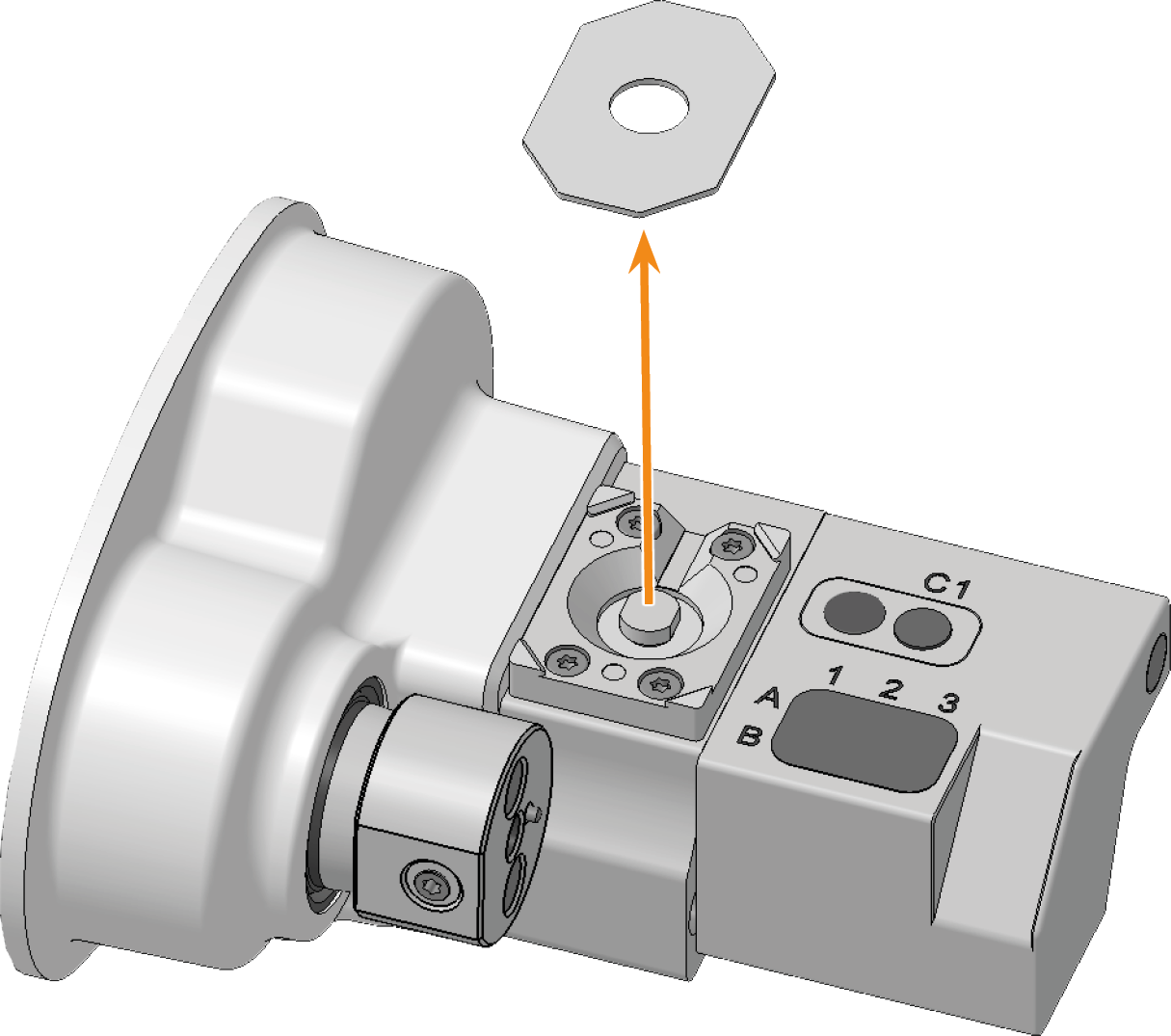

  14. Pulire il tastatore di misura:

    1. Rimuovere il coperchio del tastatore di misura.

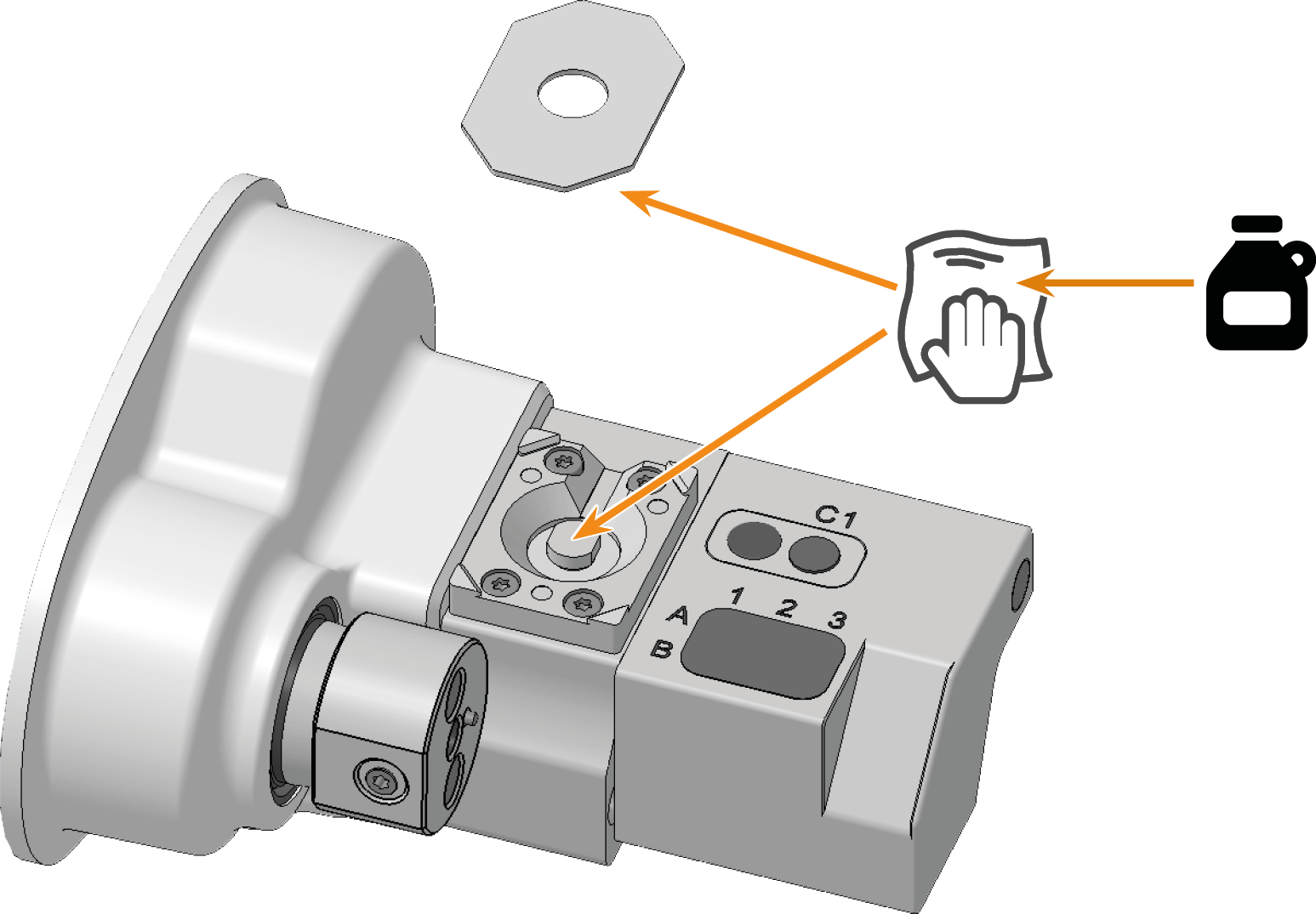

    2. Pulire accuratamente il tastatore di misura e il coperchio del tastatore di misura con un panno umido. Se necessario, utilizzare un detergente delicato.

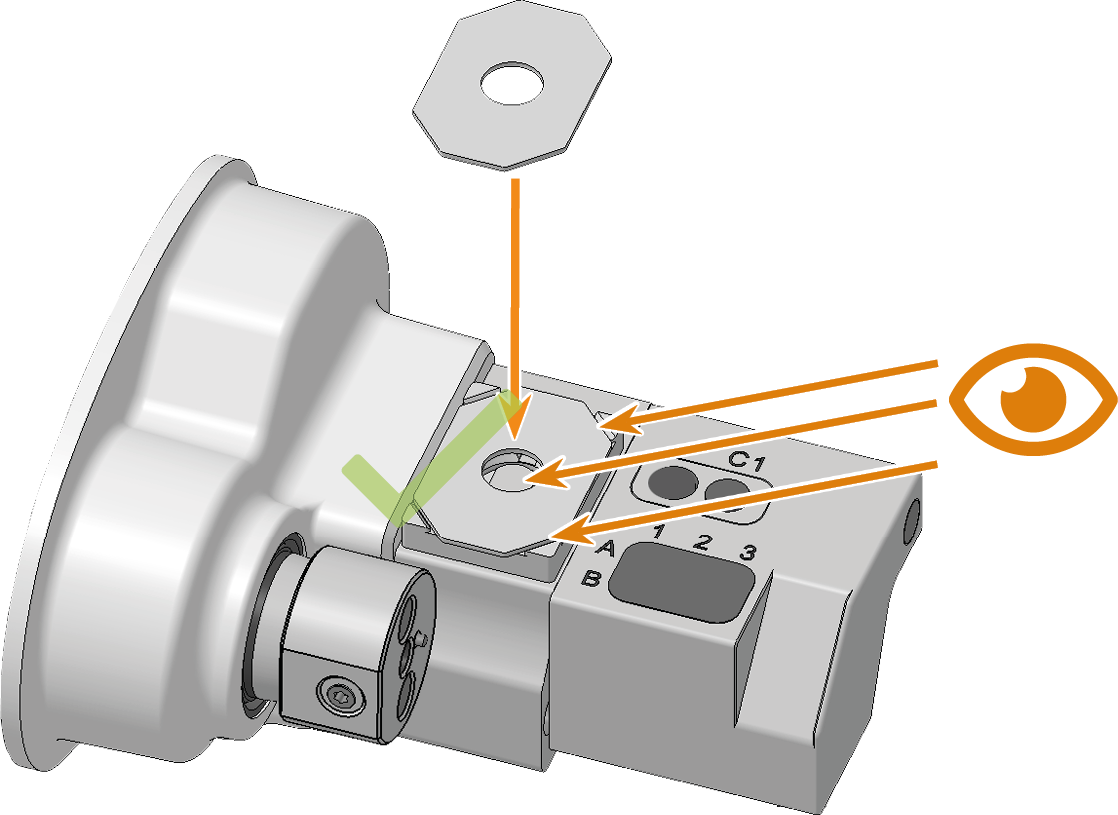

    3. Riposizionare il coperchio del tastatore di misura:

      • Il coperchio del tastatore di misura è fissato magneticamente.

      • Il coperchio del tastatore di misura deve essere a filo con la superficie sottostante e non deve torcersi.

      • Gli utensili devono essere in grado di spingere il tastatore di misura completamente verso il basso attraverso l'apertura del coperchio del tastatore di misura.









  15. Pulire il magazzino utensili e il porta-utensili di fresatura:

    1. Rimuovere il magazzino utensili dal vano di lavoro.

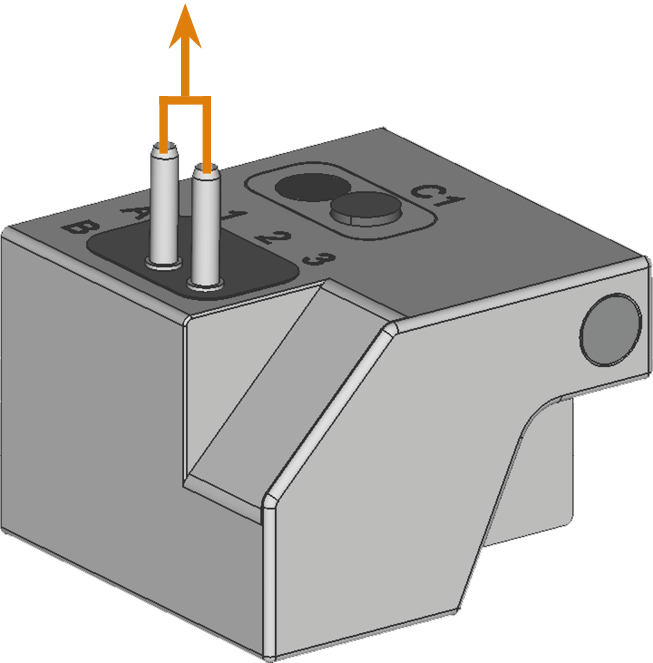

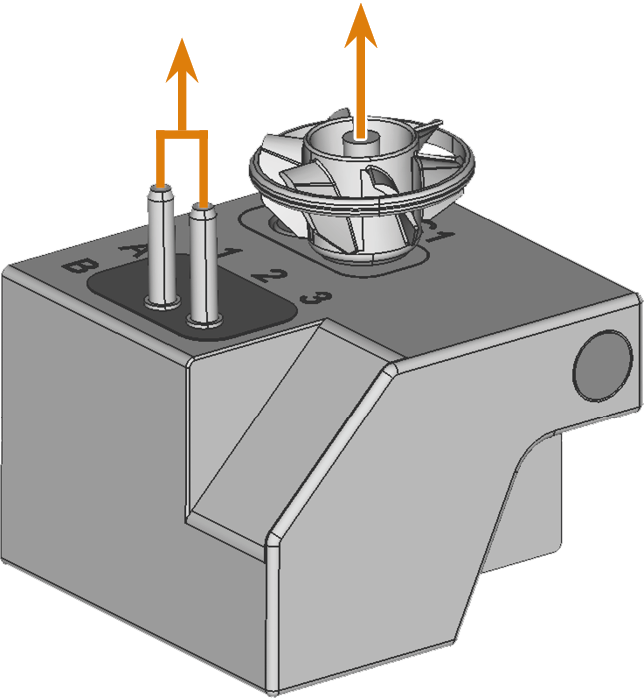

    2. Rimuovere tutti gli utensili dal magazzino.

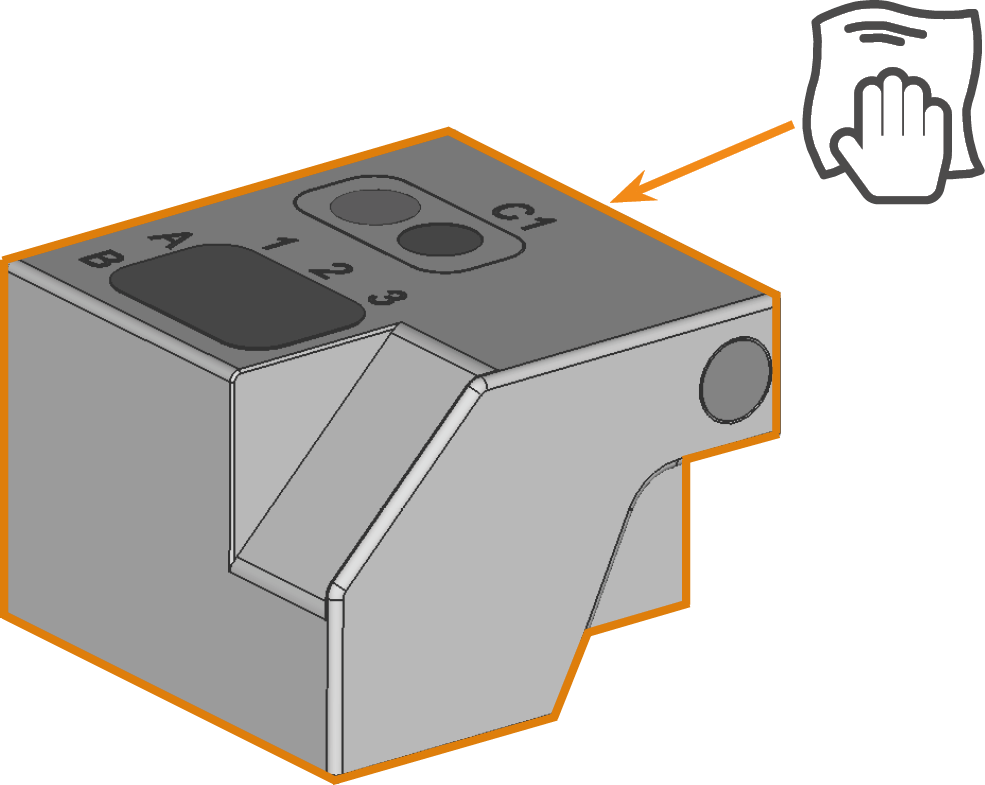

    3. Pulire accuratamente il magazzino utensili da tutti i lati con un panno.

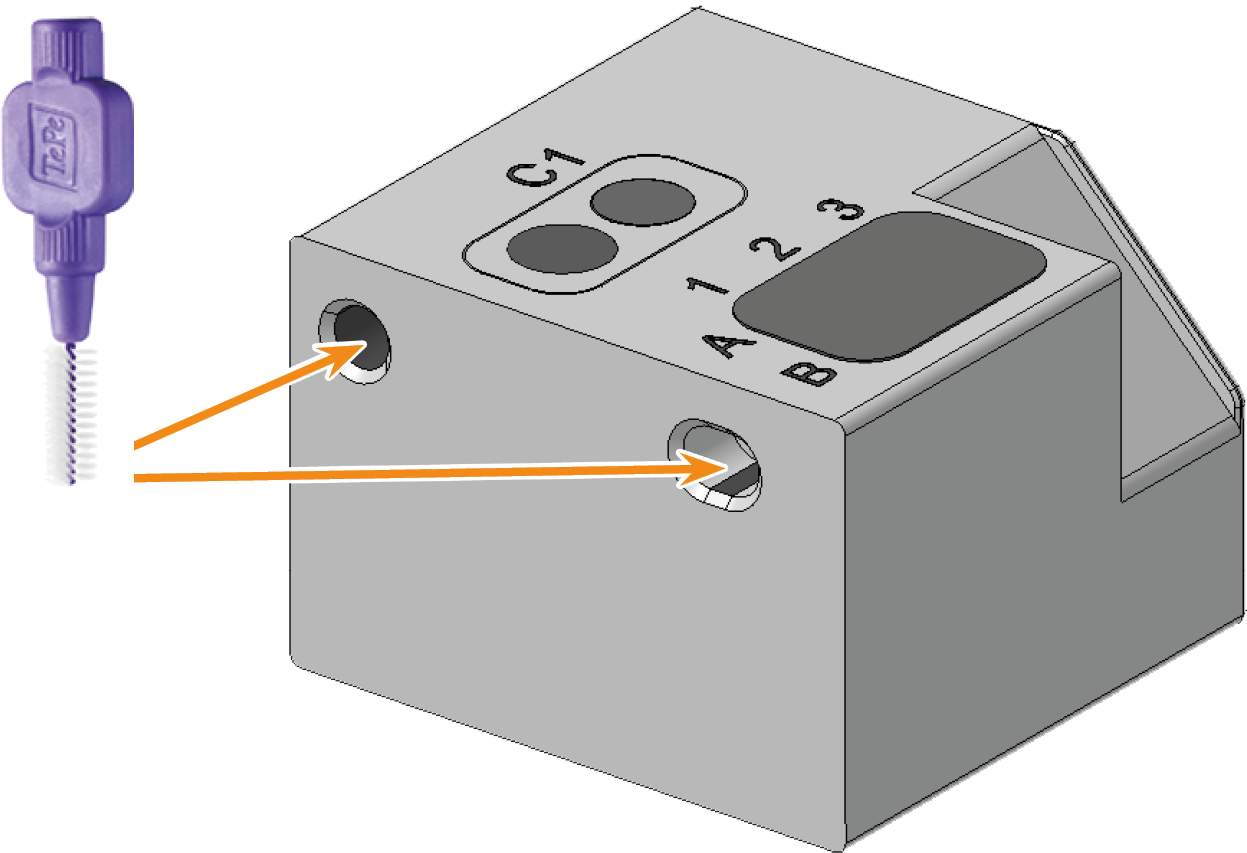

    4. Pulire i fori del porta-utensili di fresatura con un pennello interdentale.

    5. Pulire accuratamente il porta-utensili di fresatura con il panno.

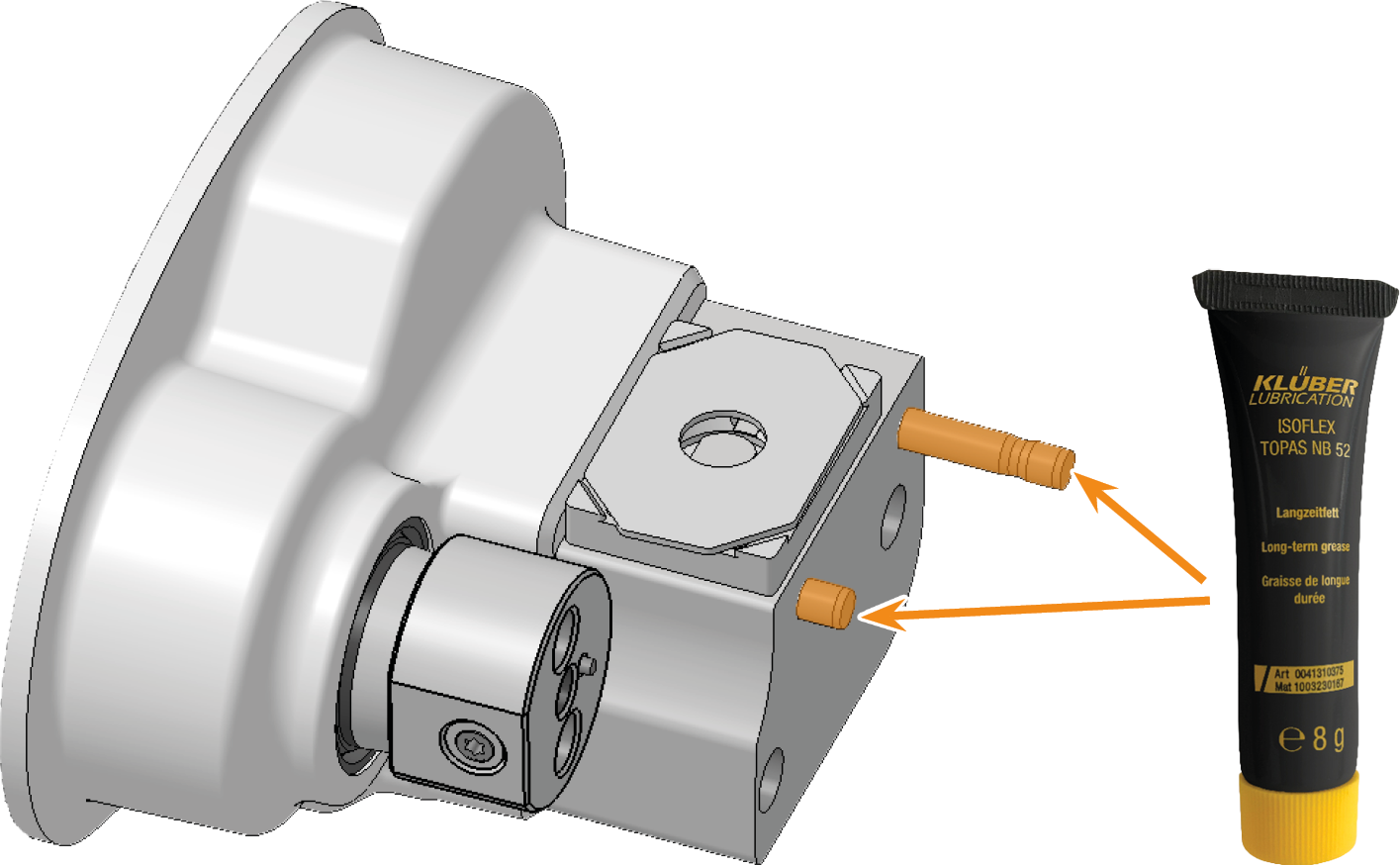

    6. Applicare del grasso per pinza di serraggio ai bulloni del porta-utensili di fresatura.

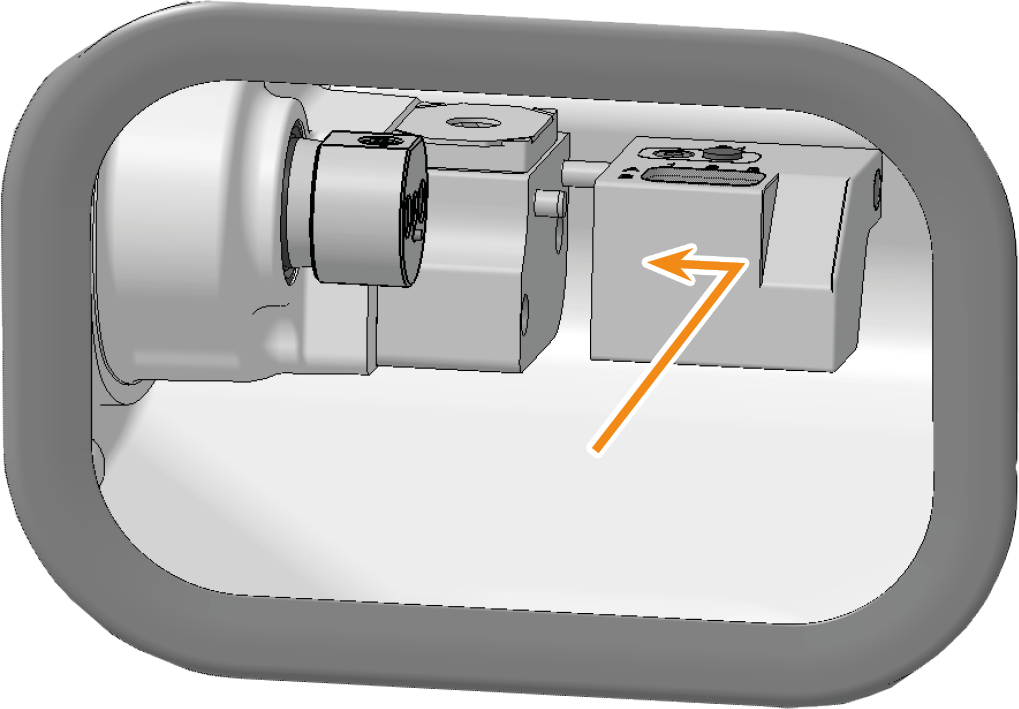

    7. Collegare il magazzino utensili al porta-utensili di fresatura.

    16.







    Porta-utensili di fresatura contrassegnato in arancione





  16. Chiudere lo sportello del vano di lavoro.

    17.

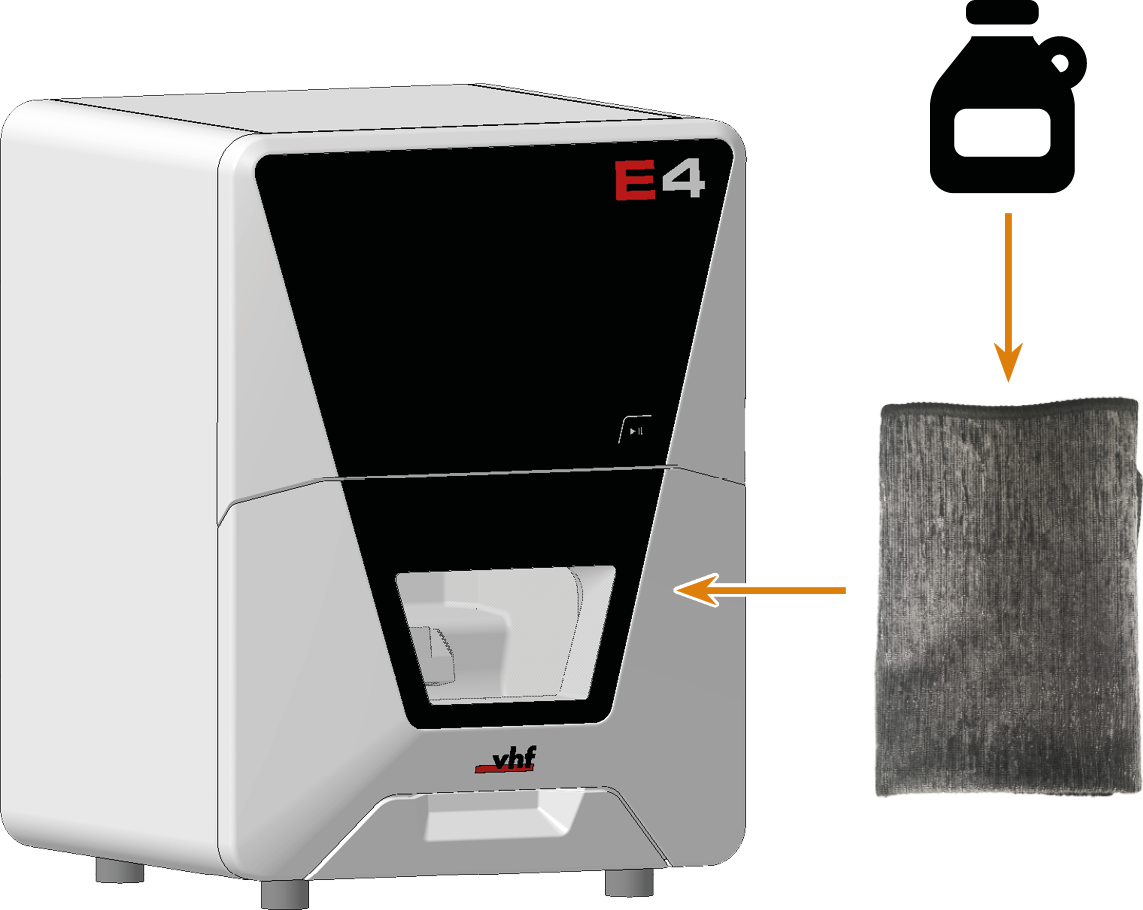

  17. Pulire l’alloggiamento:

      AVVISO! Danni all’alloggiamento dovuti ad ausili e pulizia errata

    1. Pulire la superficie con un panno in microfibra asciutto.

      Aver cura dei simboli adesivi facendo in modo che non si stacchino. Le pellicole adesive sono particolarmente sensibili allo strofinamento e ai detergenti aggressivi.

    2. Qualora non sia possibile rimuovere le impurità in questo modo, inumidire il panno. Utilizzare un detergente a pH neutro, se necessario.

      • Evitare il contatto della superficie con sostanze alcaline o acide. Sono particolarmente sensibili nelle reazioni le vernici metalliche a polvere.

      • Se si utilizza un detergente particolare per rimuovere determinate impurità, verificare preliminarmente l’idoneità del liquido su un punto nascosto della parte verniciata.

  18. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

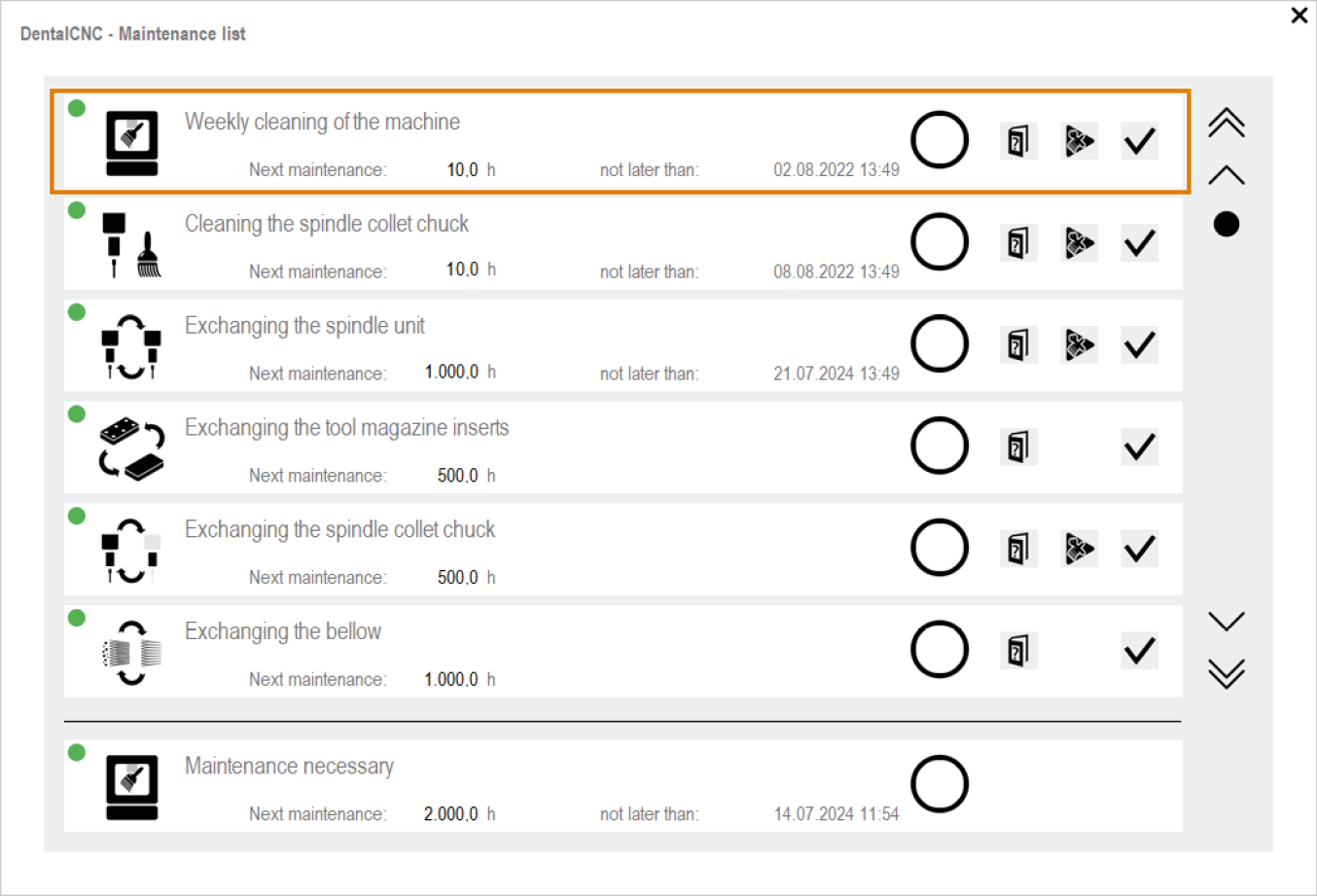

  19. Selezionare l'icona raffigurata per la voce Pulizia settimanale della macchina.





  1. Tenere a portata di mano:

    • 1 x Unità di aspirazione con filtro di classe M

      •

    • 1 x Pennello

      •

    • 1 x Panno di pulizia

      •

    • 1 x Detergente delicato (facoltativa)

    • 1 x Panno in microfibra

    • 1 x Grasso per pinza di serraggio

    • 1 x Pennello interdentale

  2. Chiudere lo sportello del vano di lavoro.

  3. Portare gli assi alla posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

  4. Aprire lo sportello del vano di lavoro.

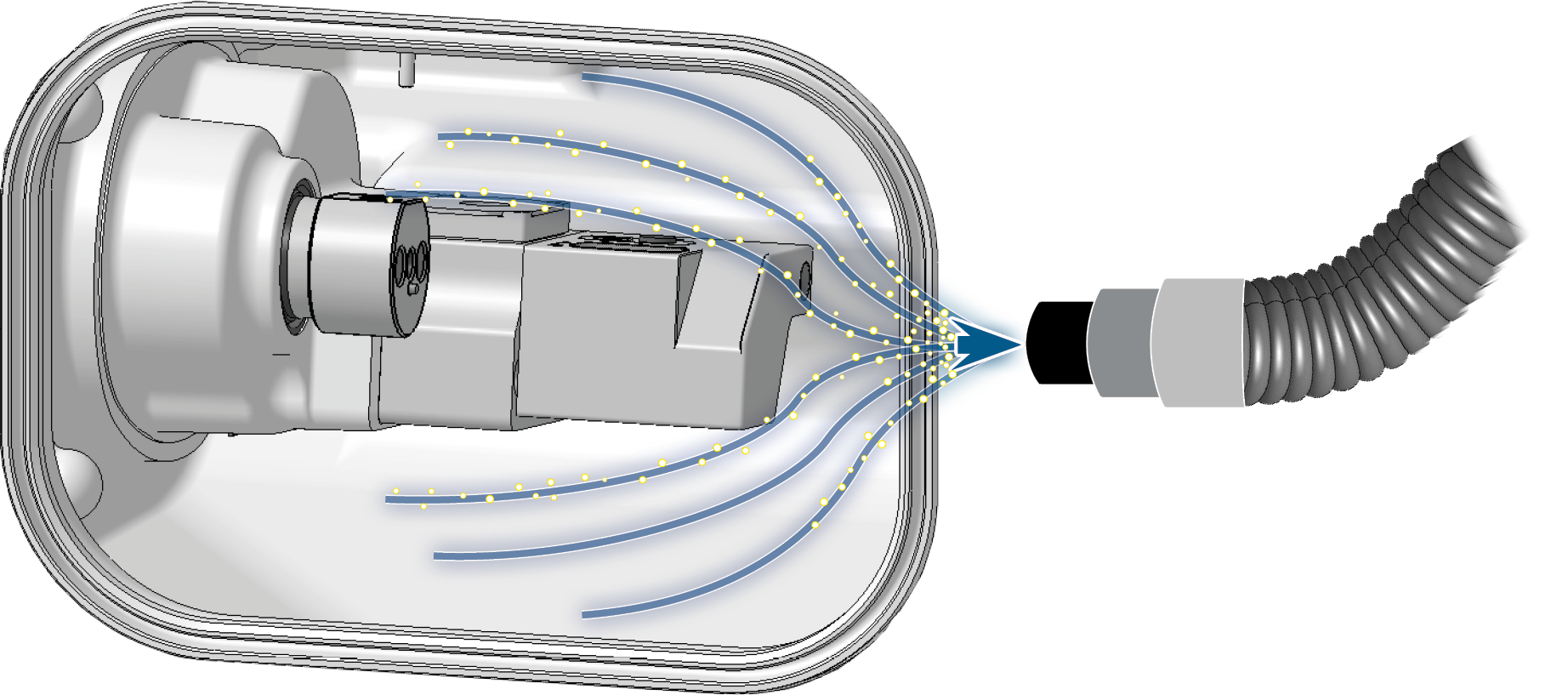

  5. Aspirare le contaminazione grossolane nel vano di lavoro con l’aspirapolvere.





  6. Pulire la finestra d’ispezione dall'interno con un panno. Se necessario, utilizzare un detergente delicato.

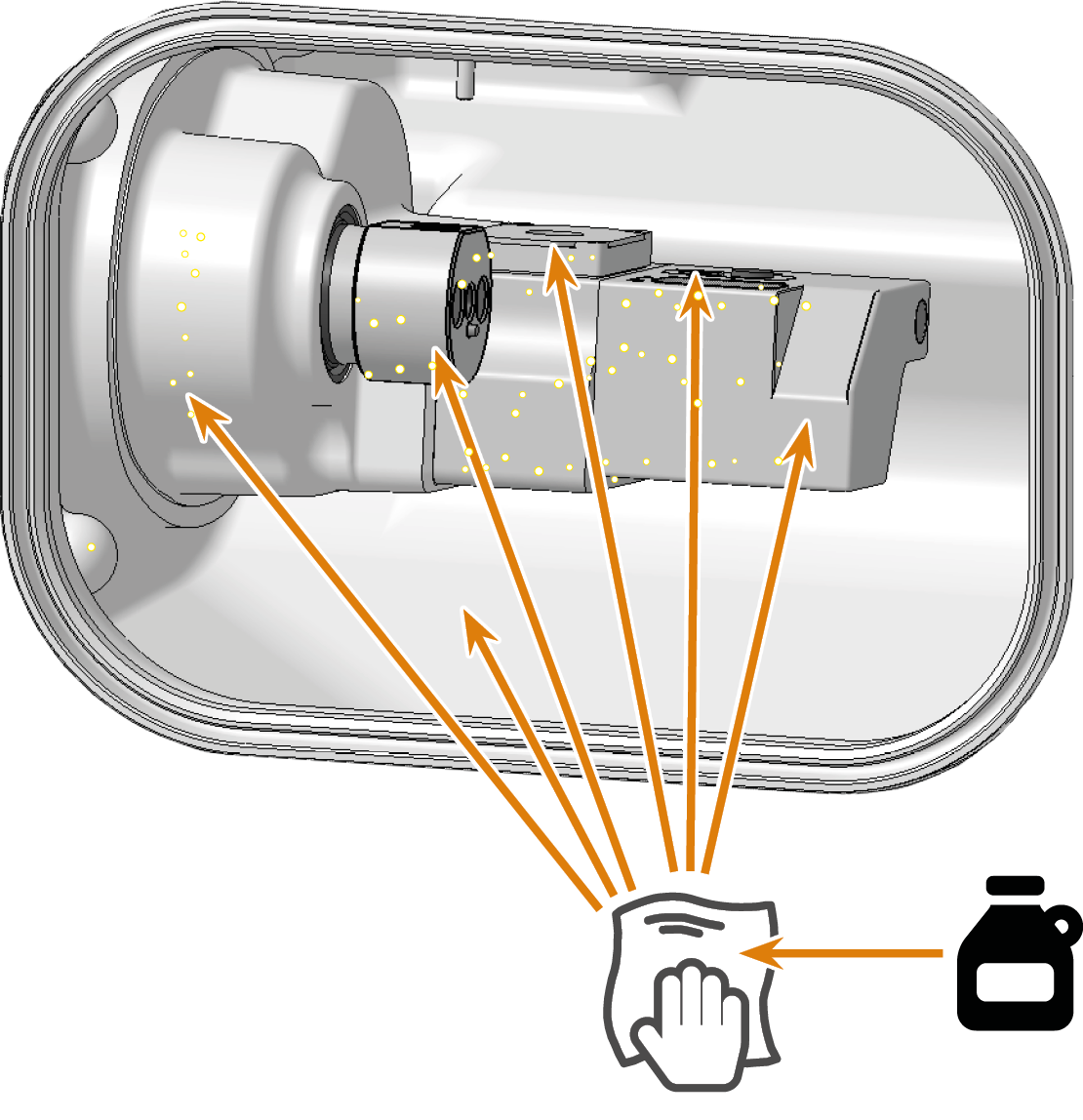

  7. Pulire accuratamente tute le superfici e le fessurazioni nel vano di lavoro con il panno asciutto. Se necessario, utilizzare un detergente delicato.

  8. Pulire accuratamente la guarnizione dello sportello dell'area di lavoro con un panno umido. Se necessario, utilizzare un detergente delicato.

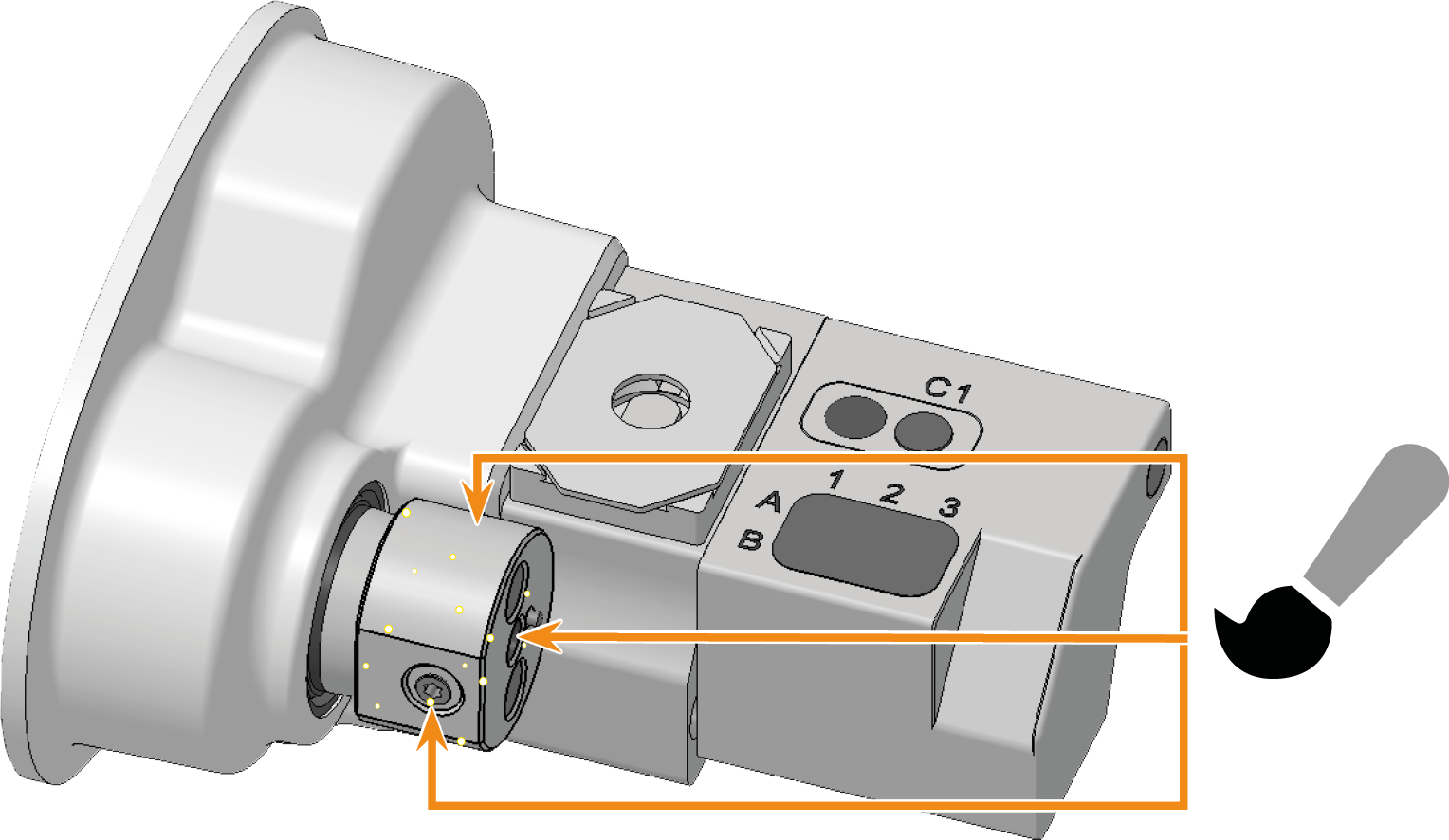

  9. Pulire accuratamente il portapezzi su tutti i lati con il pennello. Pulire in particolare l'apertura del portapezzi.

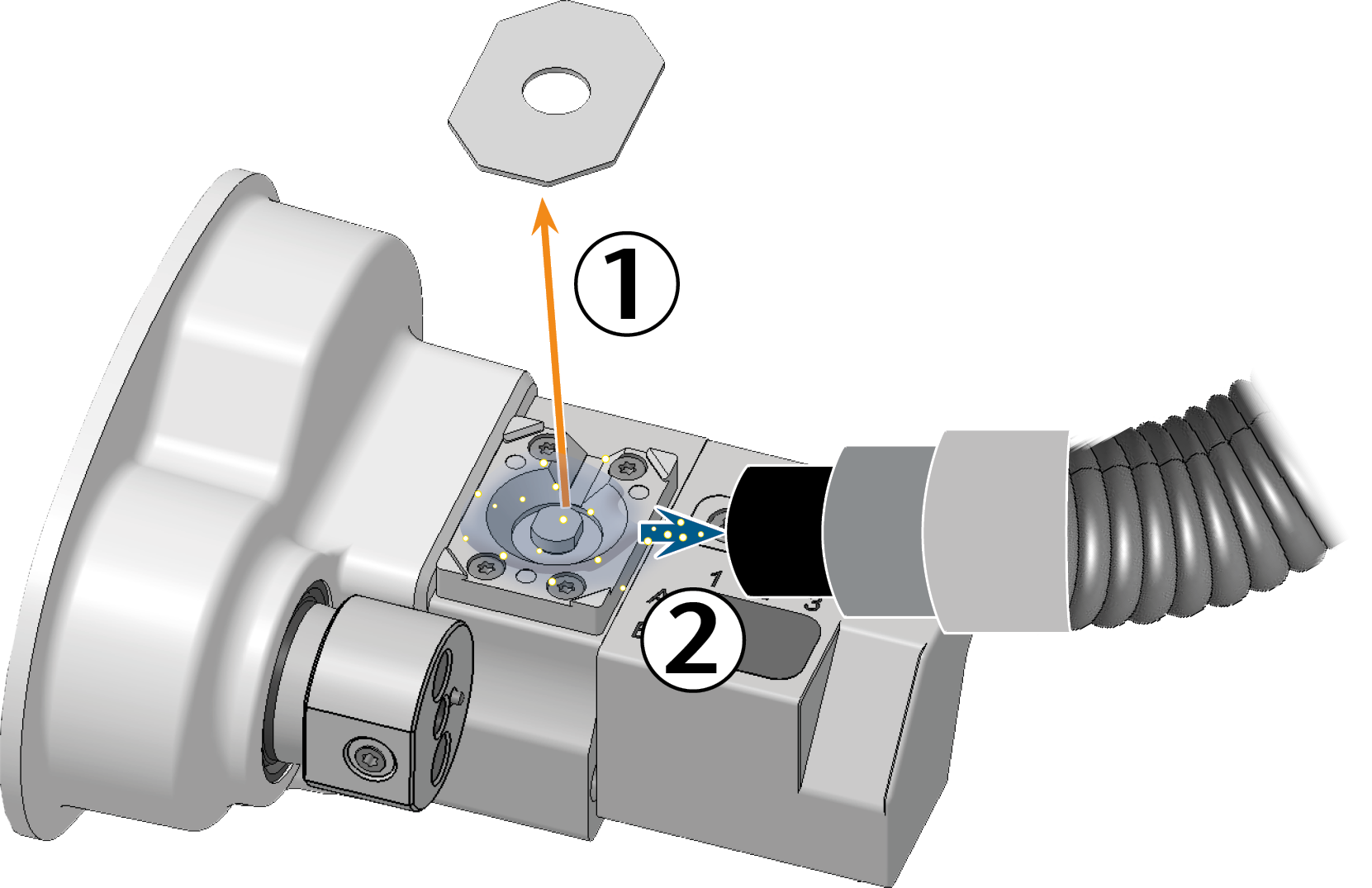

  10. Pulire il tastatore di misura:

    1. Rimuovere il coperchio del tastatore di misura.

    2. Aspirare i residui di lavorazione dal tastatore di misura.

    3. Riposizionare il coperchio del tastatore di misura:

      • Il coperchio del tastatore di misura è fissato magneticamente.

      • Il coperchio del tastatore di misura deve essere a filo con la superficie sottostante e non deve torcersi.

      • Gli utensili devono essere in grado di spingere il tastatore di misura completamente verso il basso attraverso l'apertura del coperchio del tastatore di misura.







  11. Pulire il magazzino utensili e il porta-utensili di fresatura:

    1. Rimuovere il magazzino utensili dal vano di lavoro.

    2. Rimuovere tutti gli utensili dal magazzino.

    3. Pulire accuratamente il magazzino utensili da tutti i lati con un panno.

    4. Pulire i fori del porta-utensili di fresatura con un pennello interdentale.

    5. Pulire accuratamente il porta-utensili di fresatura con il panno.

    6. Applicare del grasso per pinza di serraggio ai bulloni del porta-utensili di fresatura.

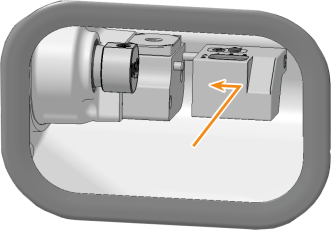

    7. Collegare il magazzino utensili al porta-utensili di fresatura.

    12.







    Porta-utensili di fresatura contrassegnato in arancione





  12. Chiudere lo sportello del vano di lavoro.

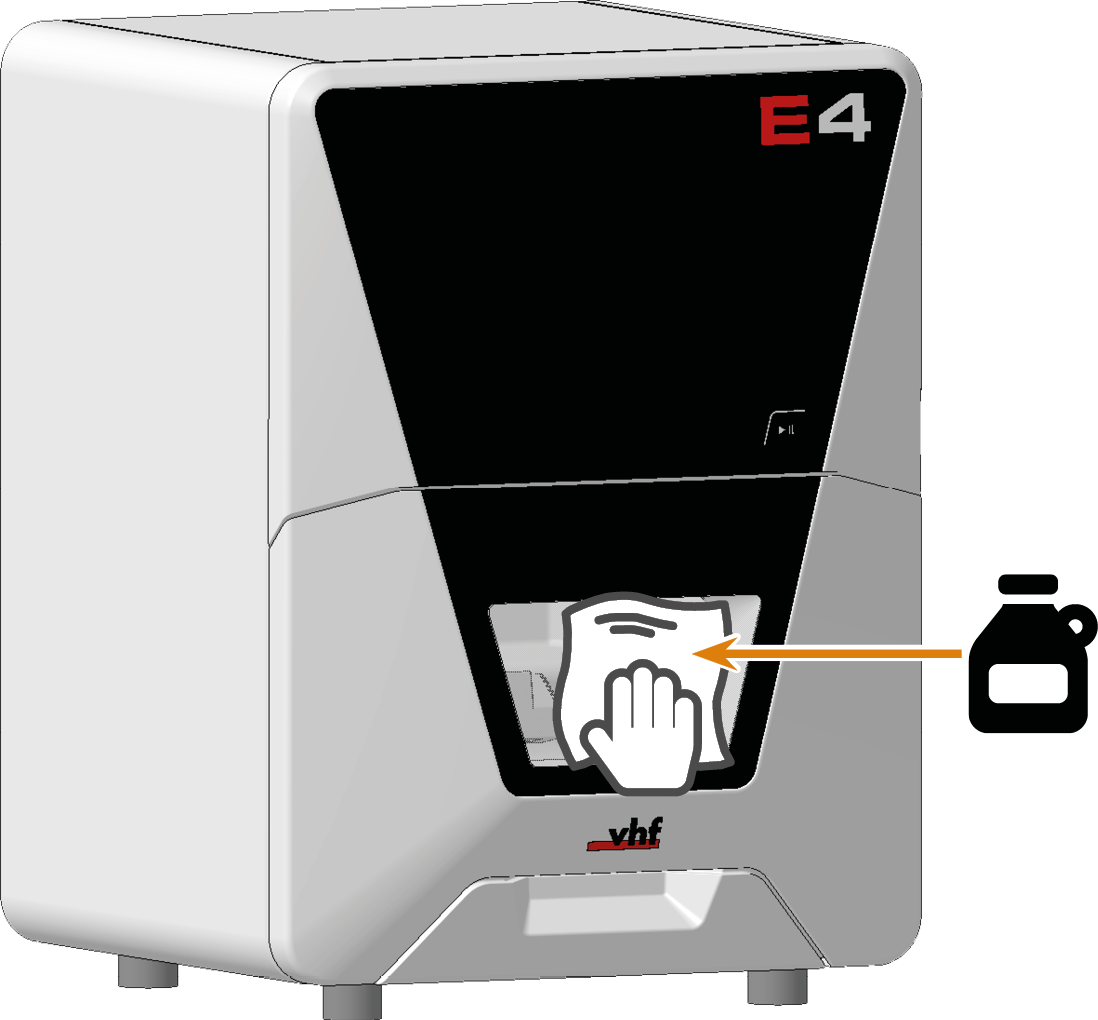

  13. Pulire la finestra d’ispezione con un panno. Se necessario, utilizzare un detergente delicato.





  14. Pulire l’alloggiamento:

      AVVISO! Danni all’alloggiamento dovuti ad ausili e pulizia errata

    1. Pulire la superficie con un panno in microfibra asciutto.

      Aver cura dei simboli adesivi facendo in modo che non si stacchino. Le pellicole adesive sono particolarmente sensibili allo strofinamento e ai detergenti aggressivi.

    2. Qualora non sia possibile rimuovere le impurità in questo modo, inumidire il panno. Utilizzare un detergente a pH neutro, se necessario.

      • Evitare il contatto della superficie con sostanze alcaline o acide. Sono particolarmente sensibili nelle reazioni le vernici metalliche a polvere.

      • Se si utilizza un detergente particolare per rimuovere determinate impurità, verificare preliminarmente l’idoneità del liquido su un punto nascosto della parte verniciata.

  15. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

  16. Selezionare l'icona raffigurata per la voce Pulizia settimanale della macchina.
