Si applica a: E4, Z4

impostazione e utilizzo del flusso di lavoro 3Shape Produce

3Shape Produce consente lo scambio di dati standardizzato tra TRIOS Design Studio e DentalCAM.

Il flusso di lavoro 3Shape Produce è supportato dalle seguenti macchine dentali vhf:

  • E4

  • Z4

Per gli utenti di Z4: Video del cambio formato

Video Vimeo – Quando si visualizza questo video, i dati personali vengono inviati a Vimeo Inc., USA. Informativa sulla privacy

3Shape Produce sostituisce l'integrazione CAD/CAM di TRIOS Design Studio. Non è previsto il ritorno all'integrazione CAD/CAM.

Per creare job per oggetti, nel flusso di lavoro 3Shape Produce si lavora TRIOS Design Studio e DentalCAM.

Flusso di lavoro 3Shape Produce

ChairsideCAM e DentalCAM

ChairsideCAM è una variante di DentalCAM con un'interfaccia utente appositamente adattata all'area della poltrona. L’interfaccia utente si concentra sulle fasi di lavoro tipiche di questo flusso di lavoro.

vhf raccomanda ChairsideCAM per gli utenti alla poltrona.

Caratteristiche principali:

  • Interfaccia semplificata per accelerare il flusso di lavoro alla poltrona

  • Progettato per ordini singoli - archivio pezzi grezzi non disponibile

  • Solo possibilità di lavorazione del blocco

  • Alta qualità come con DentalCAM, poiché stessa base tecnologica

Passaggio 1: Preparare la struttura

Sono possibili le seguenti configurazioni di computer

Configurazione 1 (configurazione standard)



Configurazione 2 (configurazione multimacchina)



Configurazione 3 (computer CAD/CAM combinato)



  • Per motivi di spazio, ChairsideCAM non è riportato nei diagrammi. Quando viene utilizzato sostituisce DentalCAM.

  • Per le macchine Z4 questo articolo della Guida prevede solo le configurazioni 1 o 2.

  • Come impostazione predefinita, le macchine Z4 utilizzano il touchscreen invece di DentalCNC.

Solo Z4

  1. Collegarsi al computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. tramite accesso desktop remoto.

    Accesso al computer CAM

  2. Macchine con computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. interno: Se DentalCAM & DentalCNC è installato nella versione 7, contattare il servizio clienti per ottenere la licenza e l'installazione della versione 8.

    La licenza è gratuita per le macchine a partire dalla data di consegna 2021.

    Aggiornamento a DentalCAM 8 su macchine Z4

Tutte le macchine

  1. Installare DentalCAM & DentalCNC 8.07 o una versione superiore sul computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC..

    Installazione di DentalCAM & DentalCNC

    Aggiornamento di DentalCAM e DentalCNC

  2. Se si utilizza la funzione di controllo multimacchina, passare alla configurazione computer 2 per le macchine nel flusso di lavoro 3Shape Produce.

    Il controllo multimacchina non può essere utilizzato insieme al flusso di lavoro 3Shape Produce.

  3. Ottenimento della licenza e installazione di TRIOS Design Studio, compresi tutti i componenti necessari per 3Shape Produce sul computer CAD.

Passaggio 2: Configurazione di 3Shape Produce

Configurazione di DentalCNC

Eseguire le seguenti operazioni su ciascun computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.:

    1. Aprire le impostazioni dell'applicazione DentalCNC con la seguente icona nella barra delle icone principale:

    2. Aprire le Impostazioni generali con la seguente icona nella barra delle icone locale:

    3. Attivare l’opzione Integrazione CAD/CAM e 3Shape Produce attivata.



Raccomandazione: attivare ChairsideCAM

Se si desidera utilizzare ChairsideCAM, eseguire le seguenti operazioni su ciascun computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.:

  1. Aprire la finestra delle impostazioni del programmaDentalCAM con la seguente icona nella barra delle icone principale:

  2. Aprire la vista delle impostazioni generali con la seguente icona nella barra degli strumenti delle impostazioni del programma:

  3. Attivare l’opzione (Nicht definierte Variable:GLB_CAM-8-UI.666b).

  4. Salvare le modifiche con la seguente icona:

  5. Riavviare DentalCAM.

    • DentalCAM si avvia come ChairsideCAM.

Impostazione dell'importazione manuale di STL

L'importazione manuale di STL è il caso standard.

Eseguire le seguenti operazioni su ciascun computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.:

  1. Aprire la vista di importazione STL con la seguente icona nella barra delle icone principale:

  2. Impostare la seguente cartella come cartella principale:

    <DentalCAM-InstallationDirectory>\STLimpExternal

    Esempio:C:\vhf\DentalCAM_8\STLimpExtern

    Sui computer Z4, la cartella di installazione si trova sempre sull'unità C:

    ChairsideCAM: Specificare la cartella principale STL

    DentalCAM Specifica della cartella principale

Prerequisito: Non si deve utilizzare l'importazione automatica di STL con una cartella diversa da quella predefinita.

Se si desidera utilizzare l’importazione automatica di STL, eseguire le seguenti operazioni su ciascun computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.:

  1. Aprire la finestra delle impostazioni del programmaDentalCAM con la seguente icona nella barra delle icone principale:

  2. Aprire la vista delle impostazioni generali con la seguente icona nella barra degli strumenti delle impostazioni del programma:

  3. Attivare l’opzione Importa automaticamente file STL tramite directory di importazione STL.

    Ulteriori informazioni sulla funzione: Importa automaticamente file STL tramite directory di importazione STL

  4. Utilizzare il campo di immissione Cartella di importazione per l’importazione automatica di file STL per inserire la seguente cartella:

    <DentalCAM-InstallationDirectory>\STLimpExternal

    Esempio:C:\vhf\DentalCAM_8\STLimpExtern

    Sui computer Z4, la cartella di installazione si trova sempre sull'unità C:

    • Gli oggetti inviati da TRIOS Design Studio vengono aggiunti automaticamente all'elenco di importazione nella vista di importazione STL.

Configurazione di TRIOS Design Studio

Eseguire le seguenti operazioni sul computer CAD:

  1. Aprire TRIOS Design Studio.

  2. Nella sezione Produce, selezionare Machine setup (configurazione macchina).



    • Si apre la finestra di configurazione Machines (macchine).

  3. Nella sezione Filters (filtri), selezionare la casella di controllo All (tutti).

  4. Scorrere l'elenco fino alla voce della macchina desiderata.

  5. Selezionare Setup per la macchina desiderata.



  6. Salvare la configurazione della macchina con Close (chiudi).



  7. Se si desidera aggiungere altre macchine al flusso di lavoro 3Shape Produce(configurazione computer 2), ripetere gli ultimi 5 passaggi per ogni macchina aggiuntiva.

    Esempio: Aggiungere un'altra macchina Z4

Passaggio 3: Utilizzare 3Shape Produce

  1. Se si utilizzano più macchine nel flusso di lavoro 3Shape Produce, selezionare la macchina in TRIOS Design Studio:

    1. Nella sezione Produce, selezionare Change machine (cambia macchina).

    2. Nella sezione Machines (macchine), selezionare la macchina desiderata.

      Esempio: Scegliere tra le diverse macchine Z4

  2. Verificare che il punto verde indichi una connessione riuscita al computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. della macchina.

    Per i problemi di connessione, vedere Risoluzione dei problemi



  3. Selezionare gli oggetti da esportare.

  4. Selezionare Send (invia).



  5. Solo Z4: Collegarsi al computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. tramite accesso desktop remoto.

    Accesso al computer CAM

  6. Passare alla vista di importazione STL in ChairsideCAM / DentalCAM.

  7. Selezionare il file STL da modificare in ChairsideCAM / DentalCAM:

    • Per l'importazione manuale di STL, selezionare il file STL dalla cartella principale.

      L'illustrazione mostra ChairsideCAM; la procedura è identica a DentalCAM

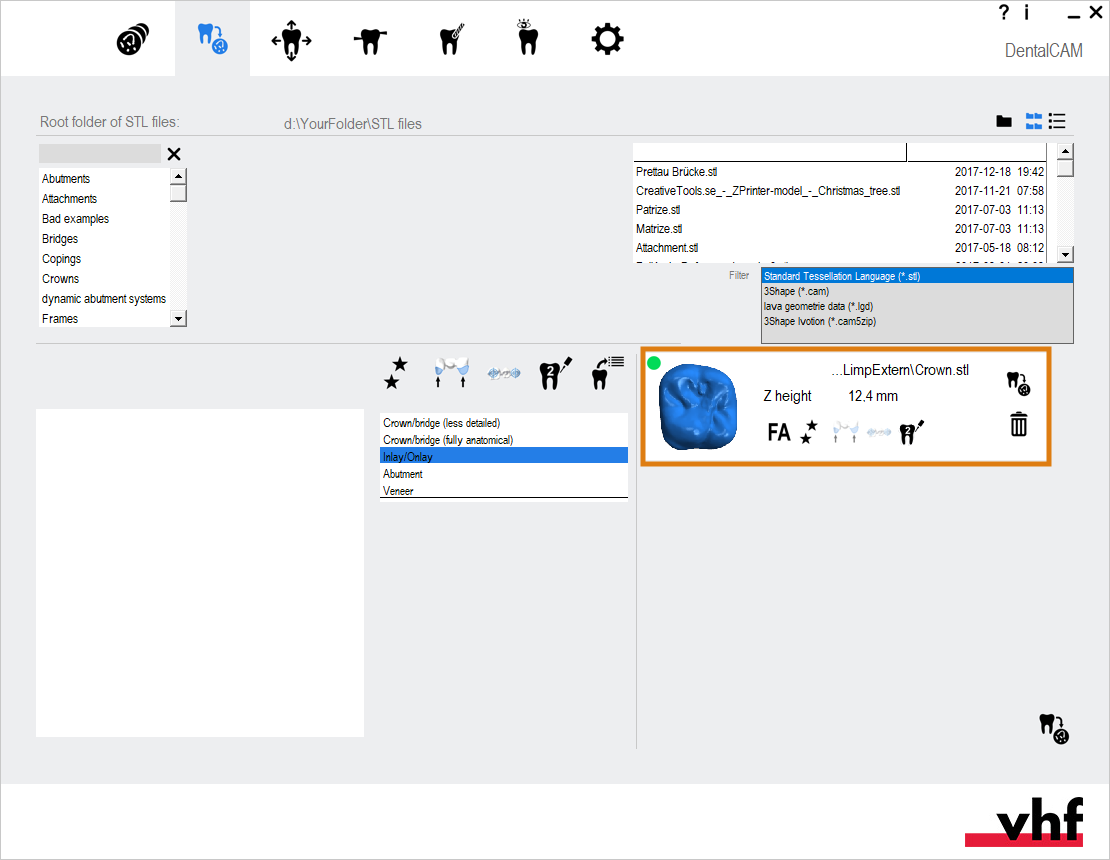

    • Con l'importazione automatica, l’oggetto è già presente nell'elenco di importazione STL.

      L'illustrazione mostra DentalCAM; la procedura non è possibile su ChairsideCAM

  8. Continuare l'elaborazione del job in ChairsideCAM / DentalCAM.

Rimuovere le macchine

  1. Aprire TRIOS Design Studio.

  2. Nella sezione Produce, selezionare Machine setup.



    • La finestra di configurazione delle Machines (macchine) mostra tutte le macchine del flusso di lavoro 3Shape Produce.

  3. Identificare la macchina con il numero di serie (Z4) o con il nome del computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. (altre macchine).

  4. Selezionare Remove (rimuovi) per la macchina desiderata.

  5. Salvare la configurazione della macchina con Close (chiudi).



Risoluzione dei problemi

Se TRIOS Design Studio non trova il computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. di una macchina, procedere come segue:

  1. Controllare la rete:

  2. Aprire Windows Explorer sul computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. e avviare manualmente il servizio 3Shape Produce nella seguente cartella:

    C:\Program Files\vhf camfacture AG\Produce.Service\>

  3. Disattivare e attivare la regola del firewallChiuso Software di sicurezza che esegue il monitoraggio dei dati di rete per bloccare i dati dannosi. in entrata per il servizio 3Shape Producesul computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.:

    1. Aprire il programma Windows Defender FirewallChiuso Software di sicurezza che esegue il monitoraggio dei dati di rete per bloccare i dati dannosi. con sicurezza avanzata.

    2. Selezionare Regole in entrata nella colonna di sinistra.

    3. Nell’area Regole in entrata, fare clic con il pulsante destro del mouse su Produce Service e selezionare Disattiva regola dal menu contestuale.

    4. Ripetere l'ultimo passaggio e questa volta selezionare Attiva regola dal menu contestuale.

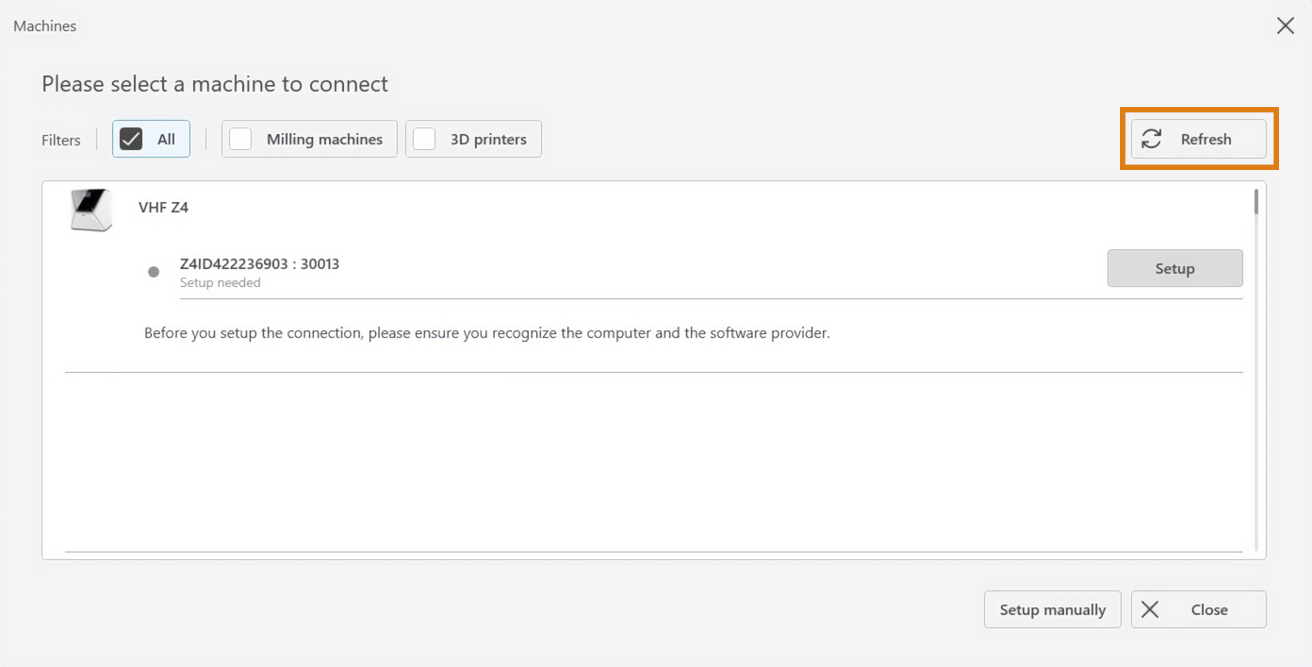

  4. Aggiornare l'elenco delle macchine in TRIOS Design Studio con Refresh.



Qual è il prossimo passo?

È ora possibile modificare i file STL esportati da TRIOS Design Studio con ChairsideCAM o DentalCAM.

Ai principianti si consiglia di iniziare come segue:

ChairsideCAM: Importazione di file STL

DentalCAM: Flusso di lavoro di base
