S'applique à : R5

Monter et retirer les pièces brutes

Le workflow de création de restauration est le suivant :

→

→

→

→

→

→

AVIS

Dommages aux outils et pièces brutes et résultats d’usinage incorrects dus à une mauvaise fixation

Si les pièces brutes bougent ou vibrent pendant l’usinage, le résultat peut être inutilisable. Des vis trop serrées peuvent endommager les pièces brutes.

  • Serrez les vis des dispositifs de serrage au couple indiqué.

Pièces brutes appropriées

La machine peut traiter les pièces brutes suivantes :

  • Disques avec un diamètre de 98,5 mm à 98,8 mm
  • Blocs, taille maximale : 45 x 20 x 20 mm (L/P/H)
  • Piliers préfabriqués*

Comment monter les différents types de pièces brutes

Type de pièce brute Support requis ? Monter

StandardDisques

Non

Disques >> Support de pièces brutes

ou

Disques >> Magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

Disques Ivotion Ivoclar

Outils de serrage Ivotion*

Disques Ivotion >> Magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. (avec aides de serrage Ivotion)

Pièces brutes de paramétrage

Non

Pièces brutes de paramétrage >> Support de pièces brutes

Blocs

Oui

Blocs >> Porte-bloc >> Support de pièces brutes

ou

Blocs >> Porte-bloc >> Magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

Piliers préfabriqués

Oui

Piliers préfabriqués >> Supports de piliers préfabriqués >> Support de pièces brutes

ou

Piliers préfabriqués >> Supports de piliers préfabriqués >> Magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

* Les aides au serrage Ivotion sont disponibles auprès du service clientèle.

Montage de blocs sur le porte-blocs

Vous pouvez monter jusqu'à 6 blocs sur le porte-bloc.



  1. Vis de fixation (x 6)
  2. Goupille de positionnement (x 6)
  3. Numéros de position (1-6)
  4. Trou pour les arbres de blocs (x 6)

  1. ATTENTION !Portez des gants.

    2. AVIS ! Ruptures d’outils et résultats d’usinage erronés en cas d’affectation incorrecte de bloc.

  2. Le type de bloc, le nombre de blocs et les positions de blocs doivent correspondre à la tâche correspondante dans DentalCAM.

  3. Desserrez la vis de fixation à la position souhaitée avec le tournevis dynamométrique fourni.

  4. Si le bloc est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.

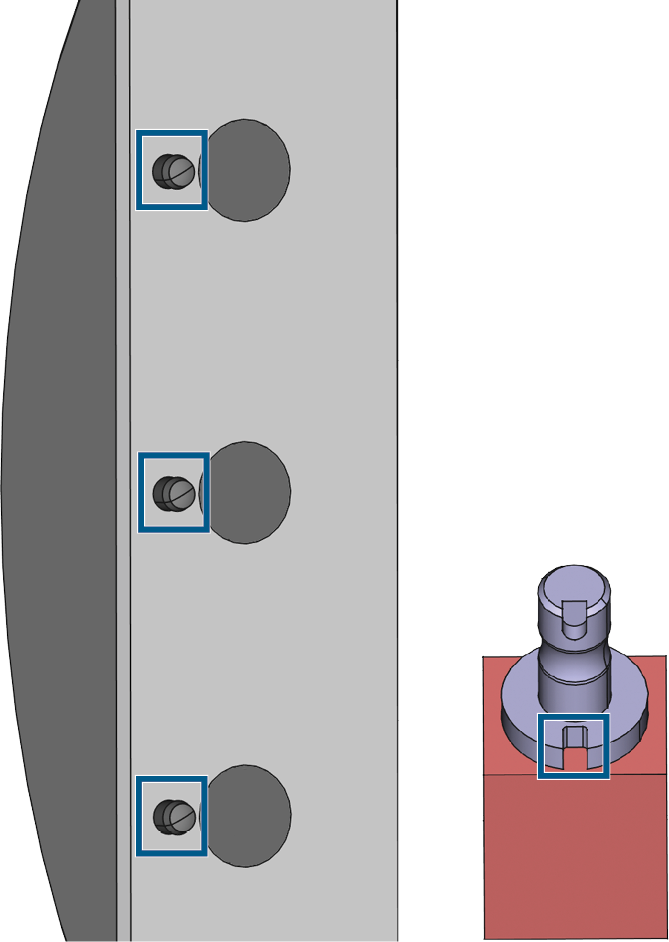

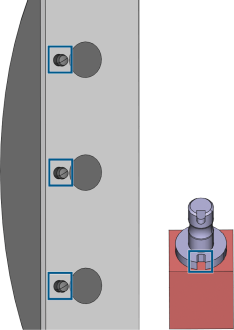

  5. Positionnez le bloc de manière à ce que la tige de positionnement du porte-bloc (repères de gauche) se trouve dans la rainure de l’arbre du bloc (repère de droite).

    6.

  6. Insérez l'arbre du bloc dans la position souhaitée dans le porte-blocs jusqu'à ce qu'il soit bien en place.

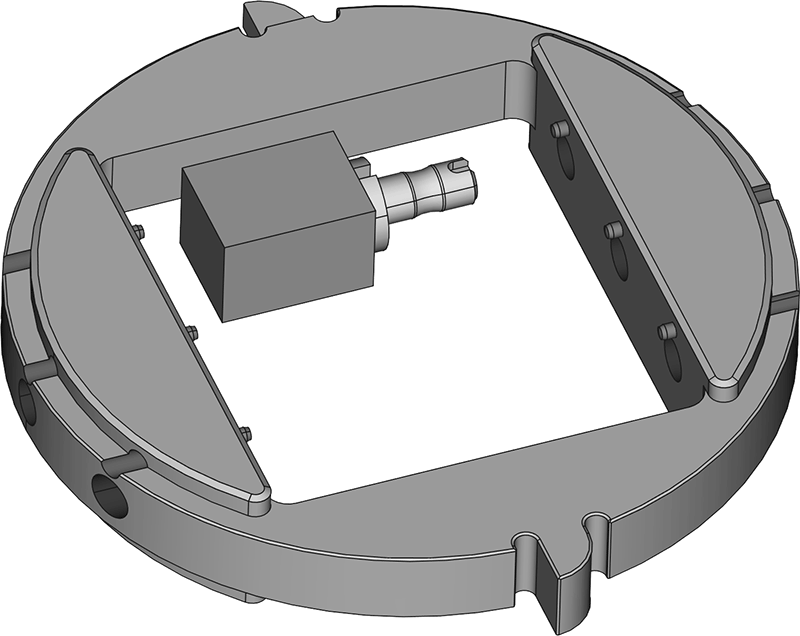

    7. Insérer un bloc dans le support à blocs (ici montré du dessous) (sélectionnez pour voir l'animation)

  7. Utilisez le tournevis dynamométrique fourni pour fixer le bloc à l’aide de la vis de fixation. Resserrez la vis fermement.

Utiliser un porte-pilier optionnel

Avec un porte-pilier optionnel, votre machine peut traiter des piliers préfabriqués avec des géométries de connexion préfabriquées.

Les porte-piliers pour les systèmes de pilier courants peuvent être obtenus auprès du service à la clientèle.

Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8

Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 7
