Monter des disques et des porte-blocs dans le magasin de pièces brutes
Le workflow de création de restauration est le suivant :
→
→
→
→
Utiliser le changeur de pièces brutes
Vous pouvez monter jusqu’à 10 pièces brutes dans les emplacements du changeur de pièces brutes. La machine charge automatiquement les pièces brutes dans la chambre de travail lorsqu'elles sont requises pour la tâche suivante. Ceci vous permet de traiter jusqu'à 10 tâches en succession sans avoir à lancer chaque tâche manuellement.
Vous pouvez monter jusqu’à 10 pièces brutes dans les emplacements du changeur de pièces brutes. La machine charge automatiquement les pièces brutes dans la chambre de travail lorsqu'elles sont requises pour la tâche suivante. Ceci vous permet de traiter jusqu'à 10 tâches en succession sans avoir à lancer chaque tâche manuellement.

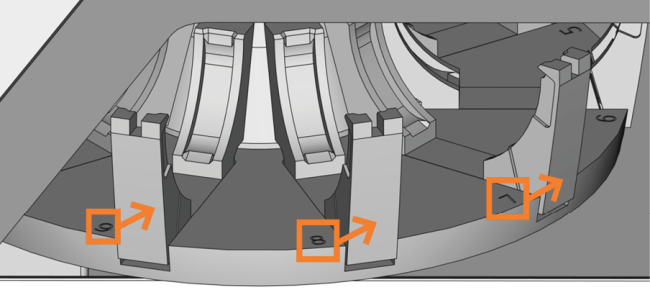

À gauche de chaque emplacement du magasin de pièces brutes
Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. se trouve un numéro gravé au laser (marqué en orange) qui désigne l’emplacement correspondant.
- Les types de pièces brutes dans les emplacements physiques doivent correspondre aux types de pièces brutes assignés aux emplacements virtuels dans DentalCNC.
- Pour déplacer le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. ou pour charger manuellement des pièces brutes dans la chambre de travail, utilisez la vue Usinage dans DentalCNC.
La procédure d’utilisation manuelle du changeur de pièces brutes et l’affectation de tâches à des emplacements de magasins de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sont décrites dans la documentation de DentalCNC.
Position de changement du magasin de pièces brutes
AVIS ! Lorsque vous montez des pièces brutes dans un emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., vous devez utiliser la position de changement. Dans le cas contraire, les pièces brutes dans votre machine ne correspondront pas aux positions des pièces brutes assignées dans DentalCNC. La machine pourrait charger les mauvaises pièces brutes, ce qui pourrait entraîner des résultats d'usinage inutilisables et la rupture d'outils.
La position de changement (marquée en orange) est représentée sur la figure suivante :
Montage des disques et des porte-blocs dans le magasin de pièces brutes
Risque de détérioration de la pièce brute, du support de pièces brutes ou de la manette de serrage en cas de mauvaise manipulation
Si vous laissez la manette de serrage frapper contre la pièce brute ou le support de pièces brutes, la manette de serrage peut endommager la pièce brute ou le support de pièces brutes ou la manette de serrage peut être endommagée.
- Ne laissez pas la manette de serrage frapper contre la pièce brute ou le support de pièces brutes.
- Guidez lentement la manette de serrage vers le haut contre la pièce brute ou le support de pièces brutes.
Vous pouvez monter des pièces brutes et des porte-blocs dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. pendant que la machine fonctionne.
- Ouvrez le compartiment multifonction.
- Déplacez le logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. désiré dans la position de changement via DentalCNC.
- Tirez la manette de serrage vers le bas.
- Supprimez la pièce brute du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., le cas échéant.
- Si vous souhaitez monter un disque d'une hauteur de 40 mm, veillez à ce que les disques dans les logements du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. adjacents soient d'une hauteur maximale de 25 mm. Sinon, le disque ne rentre pas correctement dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
- Orientez correctement le disque ou le porte-blocs :
- Porte-bloc : les numéros pour les positions de bloc 1 à 3 doivent être au-dessus et l'aide au positionnement de demi hauteur à l'avant.
- Disques : Si le disque a été marqué pour une remise en place plus sécurisée avec DentalCNC, assurez-vous que le repère est dans la position indiquée ci-dessous.
- Insérez la pièce brute ou le support de pièces brutes dans la position de changement du changeur de pièces brutes. Veillez à le positionner complètement à la verticale et non pas en position inclinée. Dans le cas contraire, le chargement échouera.
- Immobilisez la pièce brute ou le support de pièces brutes en y appuyant la manette de serrage.
- Pour assurer une bonne stabilité, poussez légèrement la pièce brute ou le support de pièces brutes vers le bas.
- Disques avec repère pour le remontage : Positionnez le repère au niveau du bord inférieur de l’encoche du levier de serrage :
- La pièce brute ou le support de pièces brutes peuvent être chargés dans la chambre de travail.

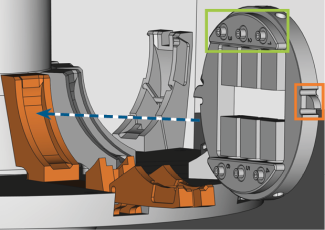

(a) Insérer un disque dans la position de changement; (b) insérer un support à blocs dans la position de changement (positions de bloc 1 à 3 marquées en vert, aide au positionnement avant marquée en orange)
