S'applique à : R5

Montage des disques et des porte-blocs dans la chambre de travail

Le workflow de création de restauration est le suivant :

Montage des disques dans la chambre de travail

Si vous ne voulez usiner qu'un seul disque, le montage direct du disque dans la chambre de travail est plus rapide qu'avec le changeur de pièces brutes.

1. Ouvrez la porte de la chambre de travail.

2. Ouvrez le support de pièces brutes en sélectionnant l'icône illustrée dans la vue Usinage dans DentalCNC.

3. Retirez la pièce brute du porte-pièce, le cas échéant.

4. Si le disque est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.

5. Si le disque a été modifié précédemment, assurez-vous que :
   • La face supérieure de l'original est tournée vers le haut.
   • Si le disque pour une remise en place plus sécurisée avec DentalCNC a été surligné, assurez-vous que le repère est dans la position indiquée ci-dessous.

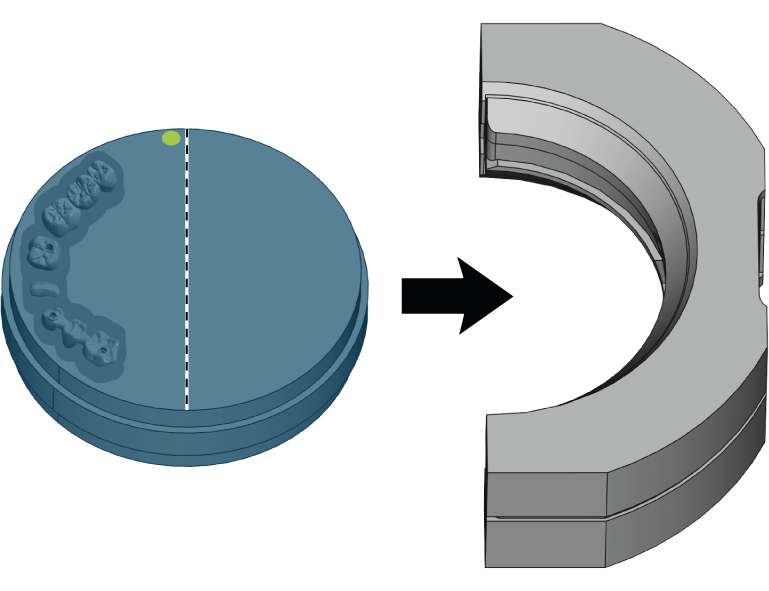

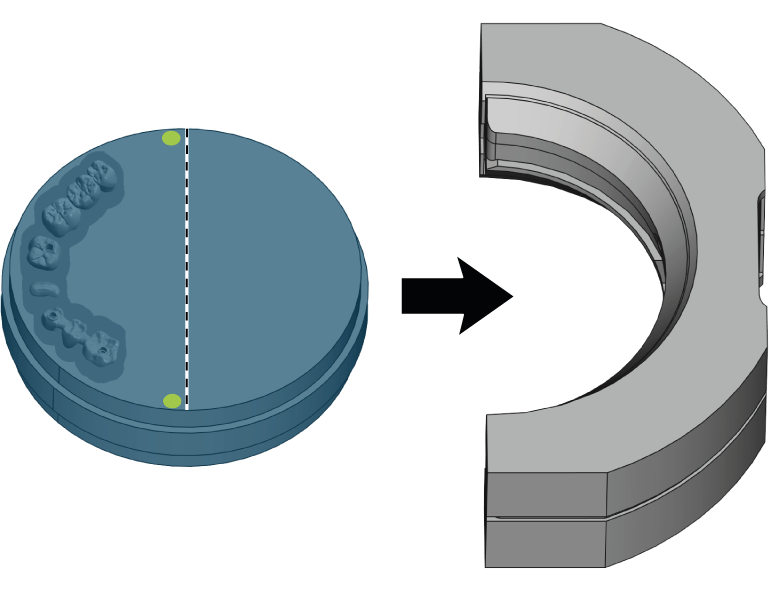

6. Insérez le disque dans le support.

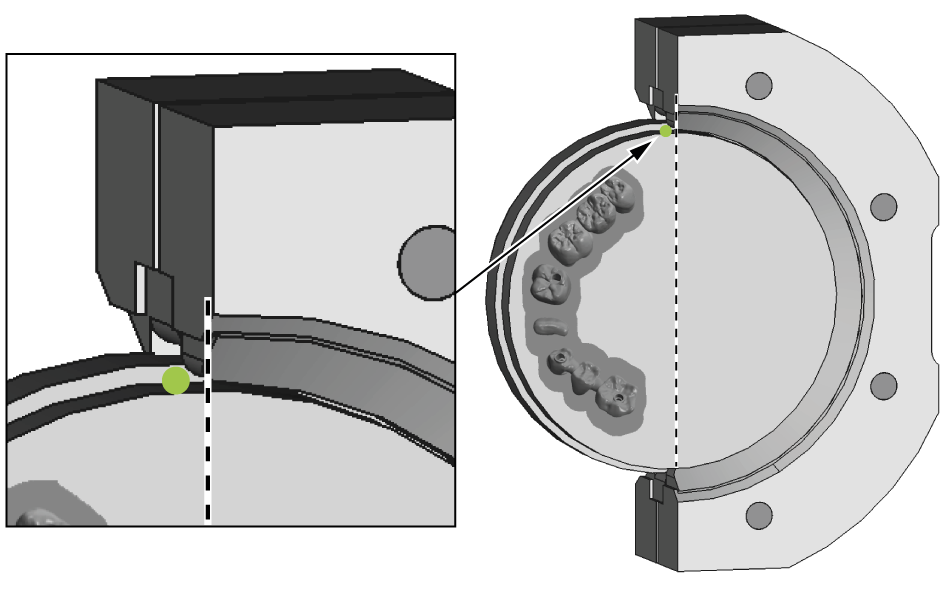

Repère pour un remontage sans erreur, marqué en vert

• Le repère pour le remontage sans erreur se trouve juste à l’avant de l’extrémité supérieure du porte-pièce.

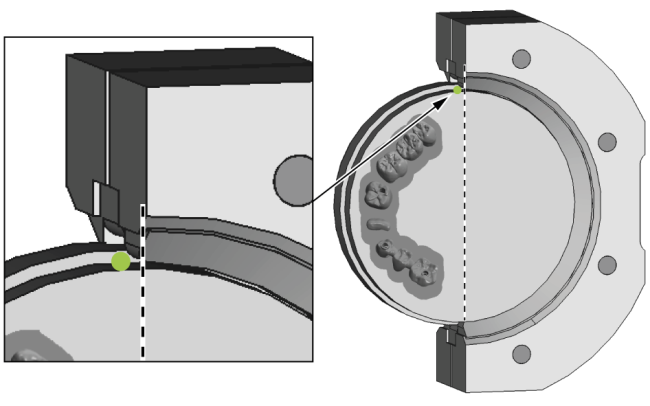

  Repère pour un remontage sans erreur, marqué en vert

7. Fermez le porte-pièce en sélectionnant l’icône illustrée dans la vue d’usinage de DentalCNC.

Montage du support de pièces brutes dans la chambre de travail

Si vous ne voulez usiner des blocs que dans un seul support de pièces brutes, le montage direct du support de pièces brutes dans la chambre de travail est plus rapide qu'avec le changeur de pièces brutes.

1. Ouvrez la porte de la chambre de travail.
2. Ouvrez le support de pièces brutes en sélectionnant l'icône illustrée dans la vue Usinage dans DentalCNC.
3. Retirez la pièce brute du support de pièces brutes, le cas échéant.
4. Orientez correctement le porte-bloc :
   • Les numéros identifiant les positions du bloc doivent être orientés vers le haut.
   • L'aide au positionnement à hauteur réduite doit être positionnée à l'arrière.
   • L’aide au positionnement à pleine hauteur doit pointer vers l’avant.
5. Poussez le support de pièces brutes dans le support de pièces brutes.

Insérer le support de pièces brutes correctement orienté dans le support de pièces brutes
1. Aide au positionnement arrière (hauteur réduite)
2. Aide au positionnement avant (pleine hauteur)
3. Côté supérieur du porte-bloc
6. Fermez le porte-pièce en sélectionnant l’icône illustrée dans la vue d’usinage de DentalCNC.
