S'applique à : E5

Remplacer le module d’axe A-B

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  1. Ayez à portée de main :

    • 1 x Tournevis à angle TX25



    • 1 x Tournevis dynamométrique 5,0 Nm avec embout TX25 (fourni avec la pièce de rechange)



    • 1 x Module d'axe A-B de remplacement



    • 1 x Foret pour les positions de l'outil (2,8 mm)



    • 1 x Kit d’étalonnage



    • 1 x pince coupante



  2. Quittez DentalCNC.



  3. Ouvrez la porte de la chambre de travail.

  4. Éteignez la machine via l’interrupteur principal.

  5. ATTENTION !Portez des gants.

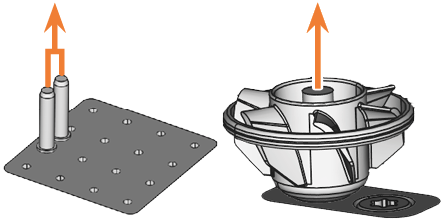

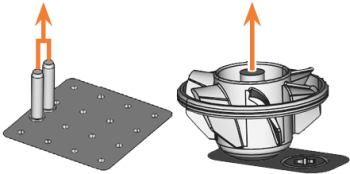

  6. AVIS ! Retirez tous les outils du magasin d'outils et l'AirTool de l'insert E1.

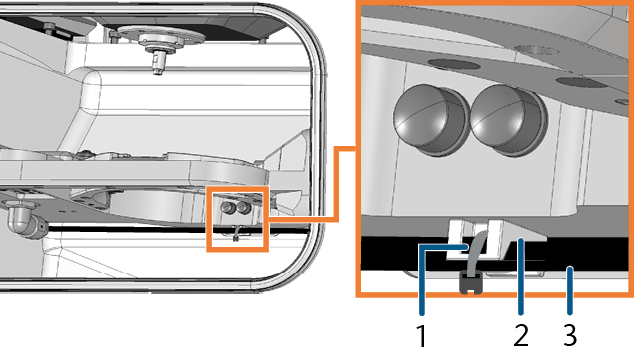

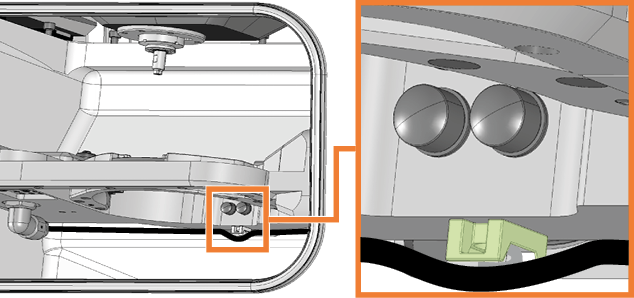

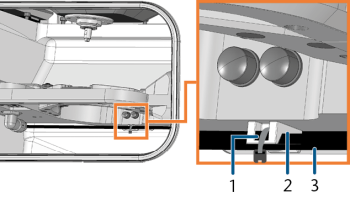

  7. Détachez le câble de l'axe A du module d'axe A-B de la base de câble :



    1. Serre-câble

    2. Base de câble

    3. Câble d'axe A

      AVIS ! Endommagement du câble de l'axe A si vous placez la pince coupante trop bas.

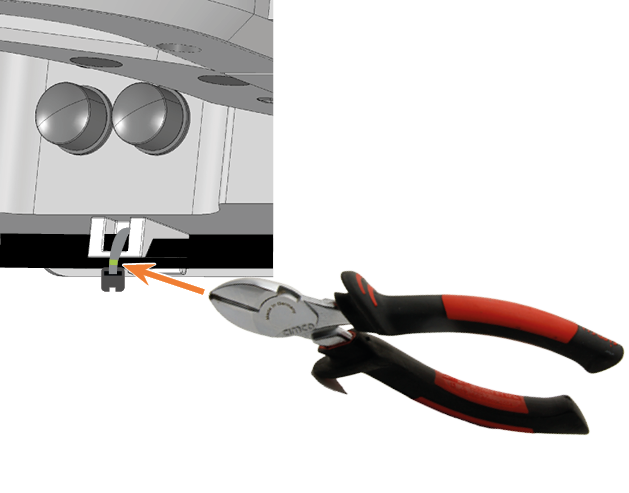

    1. Coupez prudemment le serre-câble au niveau de la ligne de coupe (marquée en vert) à l'aide de la pince coupante. N'endommagez pas le câble de l'axe A lors de cette opération.

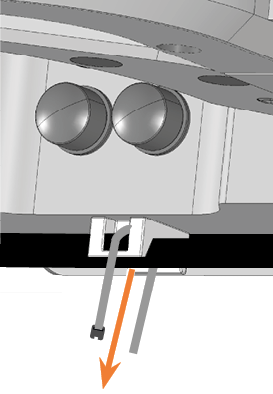

    2. Tirez le câble de l'axe A vers le bas pour le sortir de la base de câble.

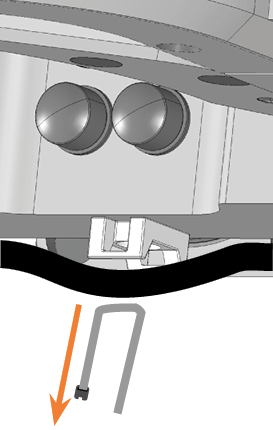

    3. Retirez le serre-câble.







  8. Desserrez le câble de l'axe A du module d'axe A-B :

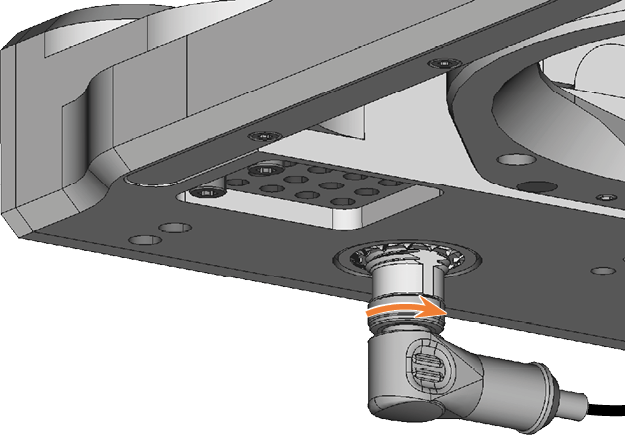

    1. Ouvrez l'écrou moleté situé à gauche sur la partie inférieure du module d'axe A-B.

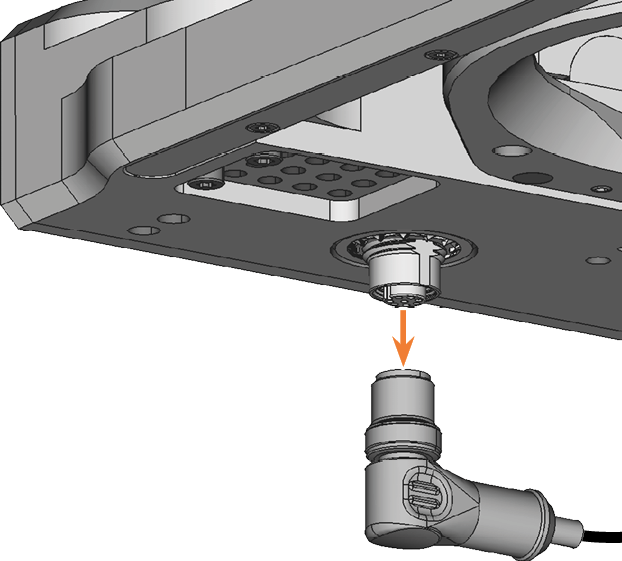

    2. Débranchez le câble en tirant la fiche vers le bas.





  9. Retirez la pièce brute du porte-pièce, le cas échéant.

    Monter et retirer les pièces brutes

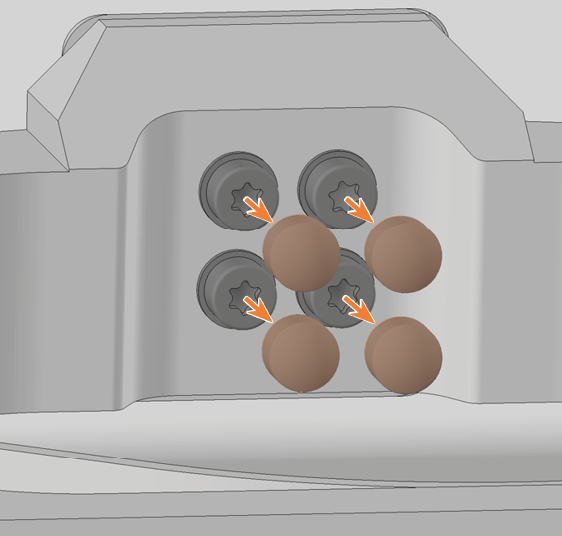

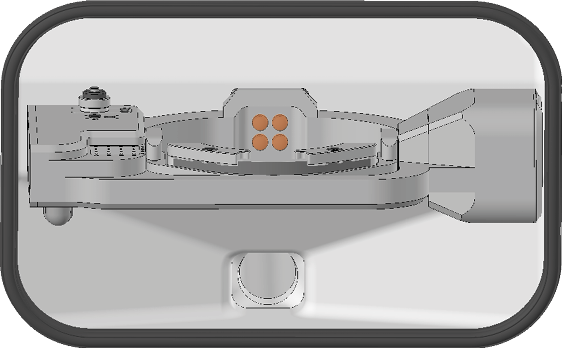

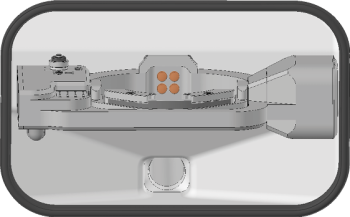

  10. Retirez les 4 capuchons de protection (marqués en orange) des 4 vis de fixation du module d'axe A-B.

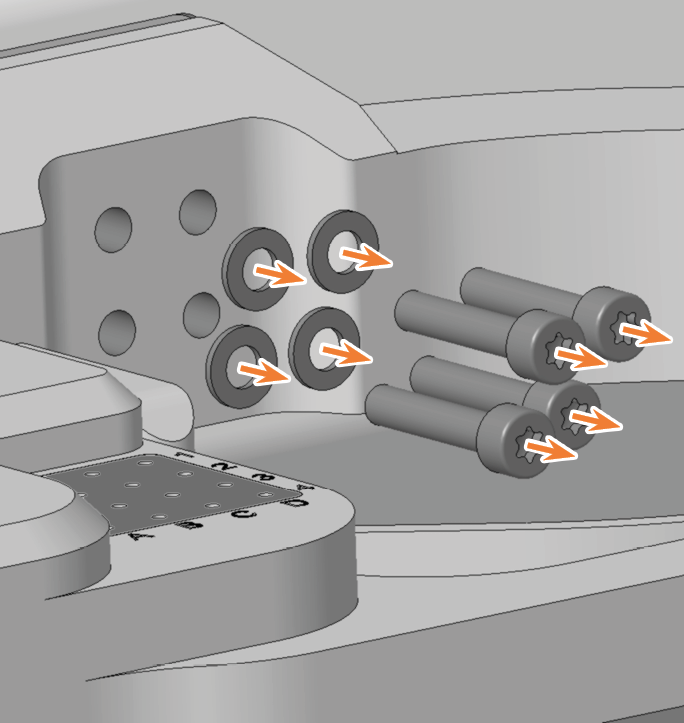

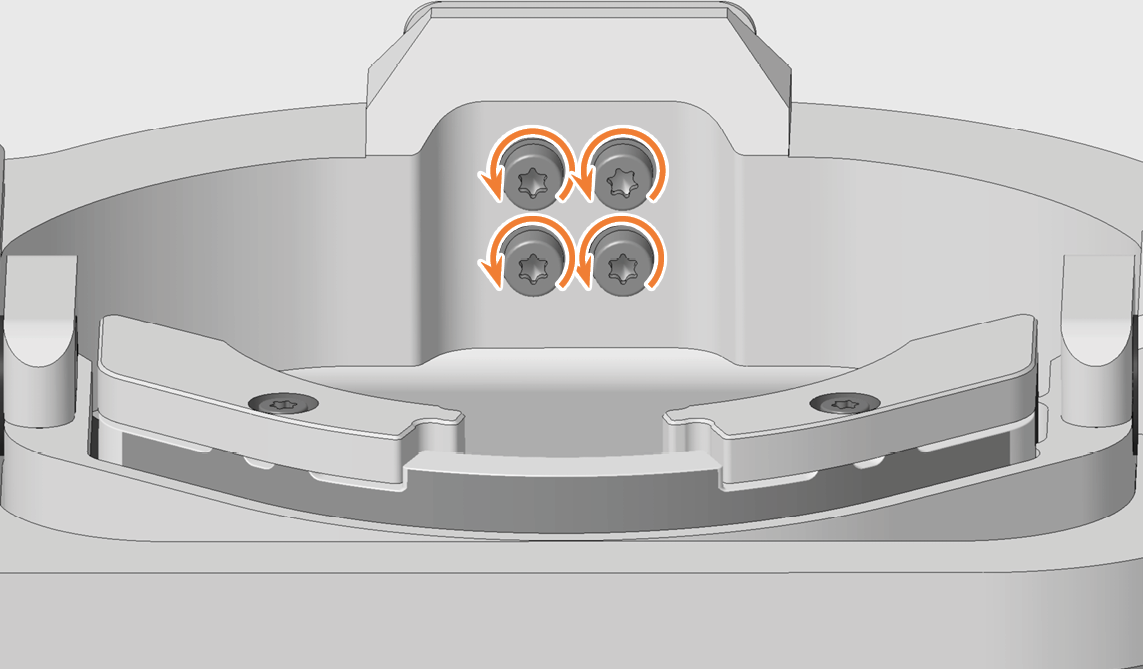

  11. Dévissez les 4 vis de fixation du module d'axe A-B à l'aide du tournevis à angle. Retirez les vis de fixation et leurs rondelles.

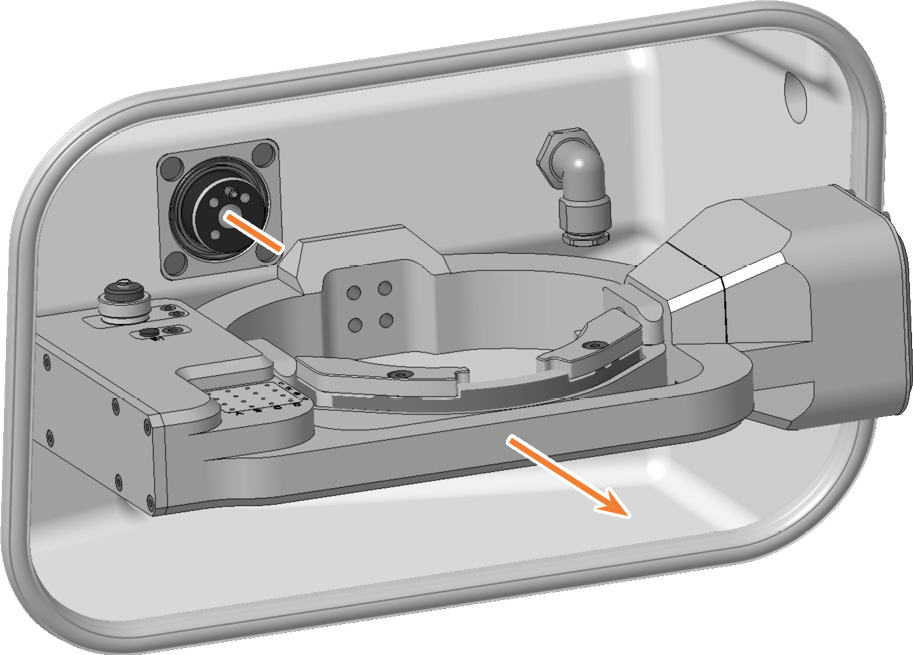

  12. Saisissez le module d'axe A-B à deux mains et tirez-le vers l'avant de l'arbre d'entraînement. Retirez le module d’axe A-B de la chambre de travail.

  13.





  14. Retirez le porte-pièce du module d’axe A-B démonté. Fixez le porte-pièce sur le module d’axe A-B de rechange.

    Pour ce faire, suivez les instructions ci-après : Remplacer le porte-pièce.

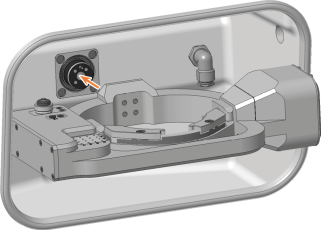

  15. Poussez le module d'axe A-B de remplacement des deux mains sur l'arbre d'entraînement.



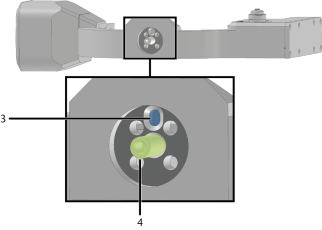

    • Insérez la tige de positionnement du module d’axe A-B (4) dans l’ouverture de l’arbre d’entraînement (2).

    • Insérez la tige de positionnement de l’arbre d’entraînement (1) dans l’ouverture du module d’axe A-B (3).

  16.

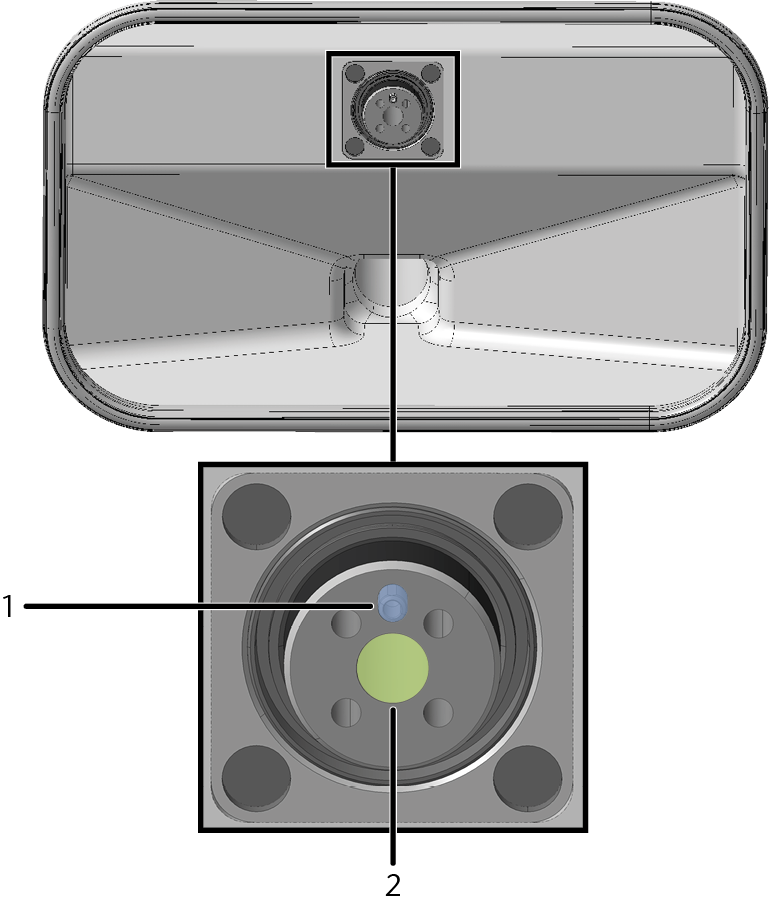

    1. Tige de positionnement sur l’arbre d’entraînement

    2. Ouverture dans l’arbre d’entraînement

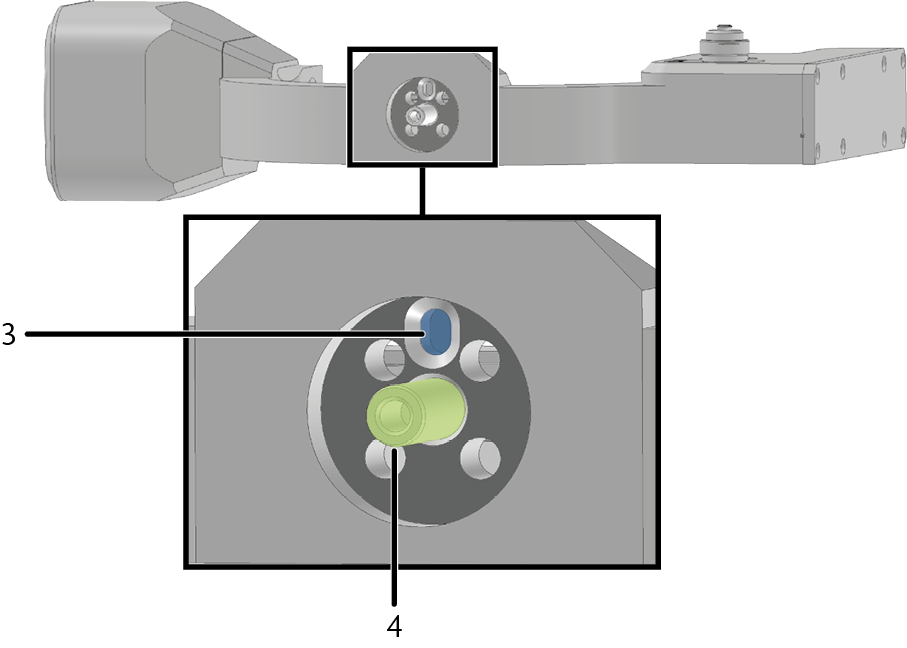

    3. Ouverture dans le module d’axe A-B

    4. Tige de positionnement sur le module d’axe A-B

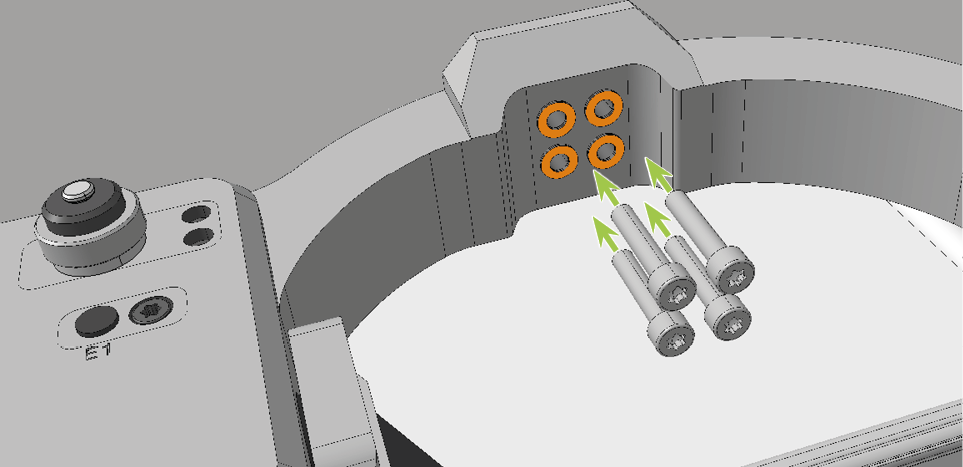

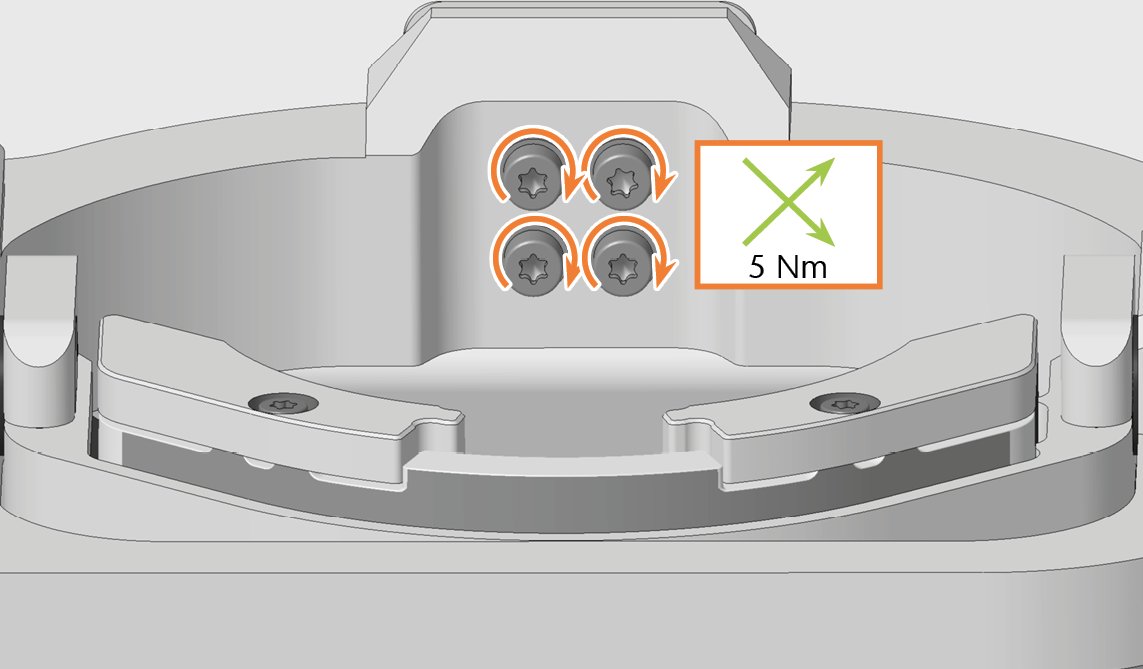

  17. Utiliser le tournevis dynamométrique (5,0 Nm avec embout TX25) : Visser le module d'axe A-B en croix avec les 4 rondelles (marquées en orange) et les 4 vis de fixation.

  18. Installez les 4 capuchons de protection sur les 4 vis de fixation du module d'axe A-B.

  19.

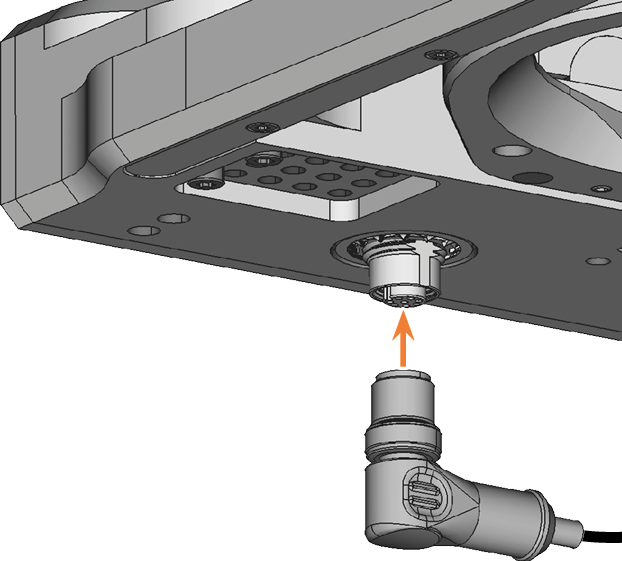

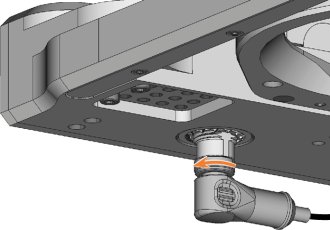

  20. Raccordez le câble de l'axe A au connecteur situé à gauche sur la partie inférieure du module d'axe A-B :

    1. Branchez la fiche du câble.

    2. Vissez la fiche à l'aide de l'écrou moleté.

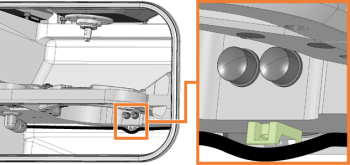

  21. Fixez le câble de l'axe A à la base de câble (marquée en vert) à l'aide du serre-câble :



    Serre-câble ; œillet marqué en orange

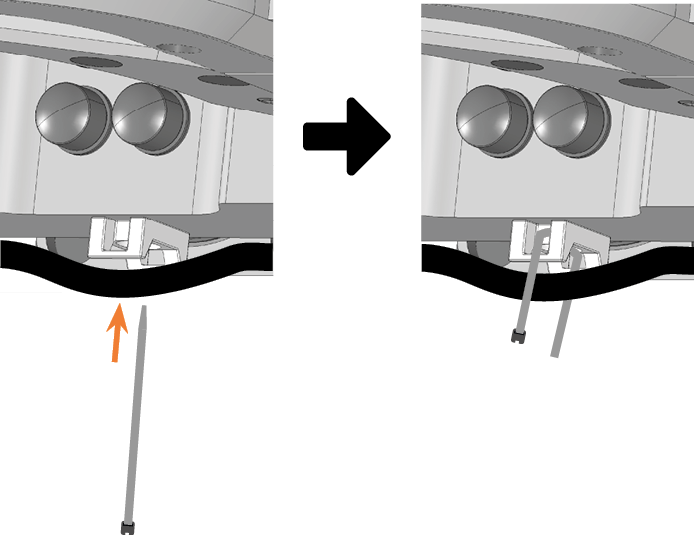

    1. Introduisez le serre-câble dans la base de câble, par le bas. Pliez-le autour des étriers de la base de câble.

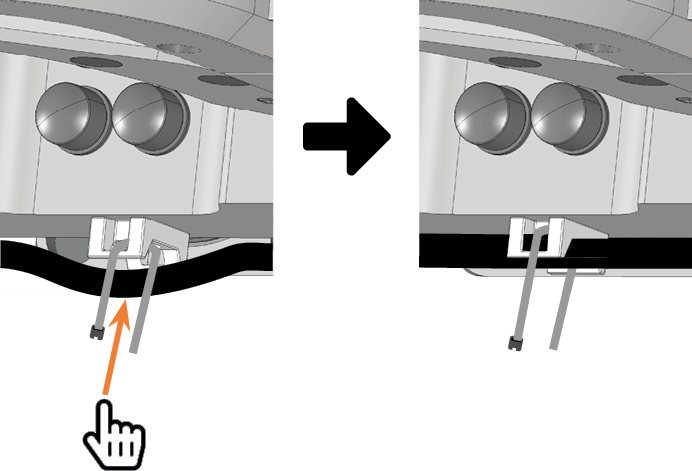

    2. Enfoncez le câble de l'axe A dans la base de câble et maintenez-le dans cette position.

    3.

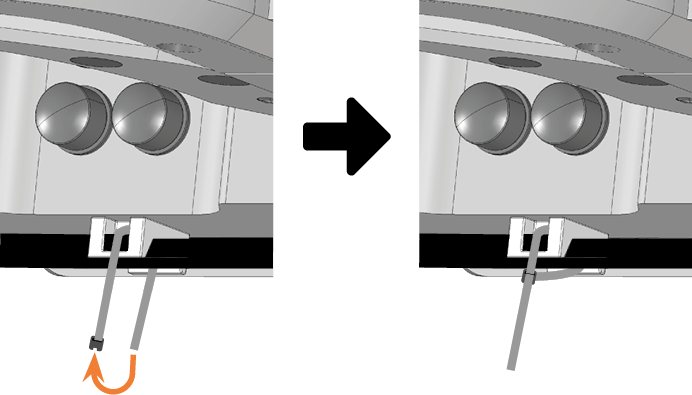

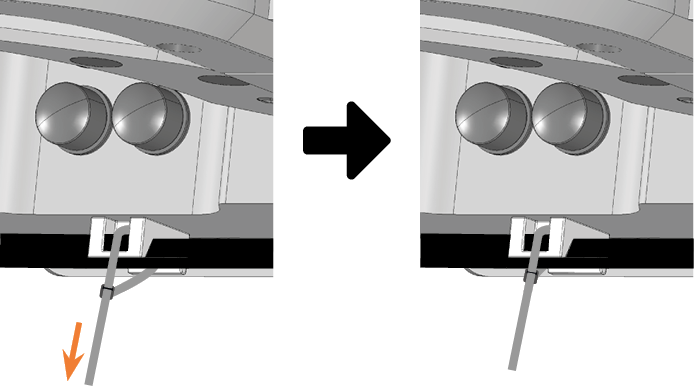

    4. Introduisez l'extrémité sans œillet du serre-câble dans l'œillet du serre-câble. Serrez le serre-câble.

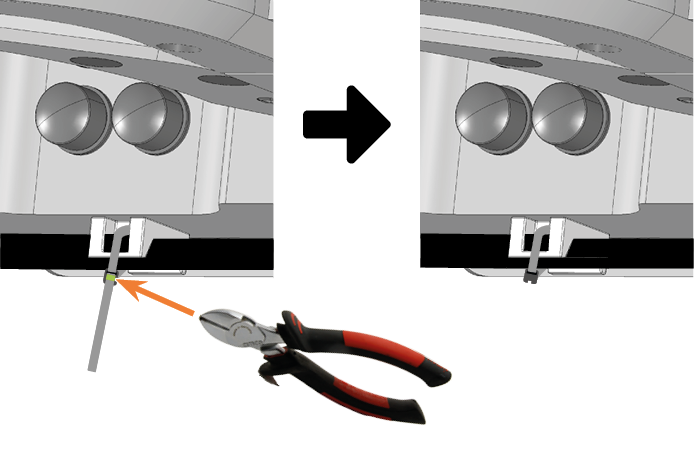

    5. Séparez l’excédent de serre-câble à l'aide de la pince coupante.

    6.





  22. Fermez la porte de la chambre de travail.

  23. Allumez la machine via l’interrupteur principal.

  24. Lancez DentalCNC.

  25.





  26. Étalonnez la machine avec le changement d'outil manuel :

    1. Dans la vue Données de machine de DentalCNC, activez le changement manuel d’outil pour la position T17.

      Forcer un changement d'outil manuel pour certaines positions d'outil

    2. Dans la vue de gestion des outils, attribuez l'outil d'étalonnage à l'insert AirTool E1 .

    3. Étalonnez la machine avec DentalCNC. Lorsque cela vous est demandé, insérez manuellement l'outil d’étalonnage dans la pince de serrage.

      Paramétrage de la machine avec des échantillons d’étalonnage

  27. Mesurez le palpeur de mesure avec DentalCNC.

    Mesurer le palpeur de mesure

  28. Percez les positions des outils dans les inserts du magasin d'outils.

    Percer les positions des outils (trous) dans les nouveaux inserts du magasin d'outils

  29. Étalonnez la machine avec changement automatique d'outil :

    1. Dans la vue Données de machine de DentalCNC, désactivez le changement manuel d’outil pour la position T17.

    2. Insérez l'outil d’étalonnage dans l'insert de l’AirTool E1.

    3. Étalonnez la machine avec DentalCNC.

  30. Vérifiez la précision mécanique de la machine à l'aide d'une pièce de contrôle.

  31. Si la pièce de contrôle est hors tolérance, contactez le service clientèle.

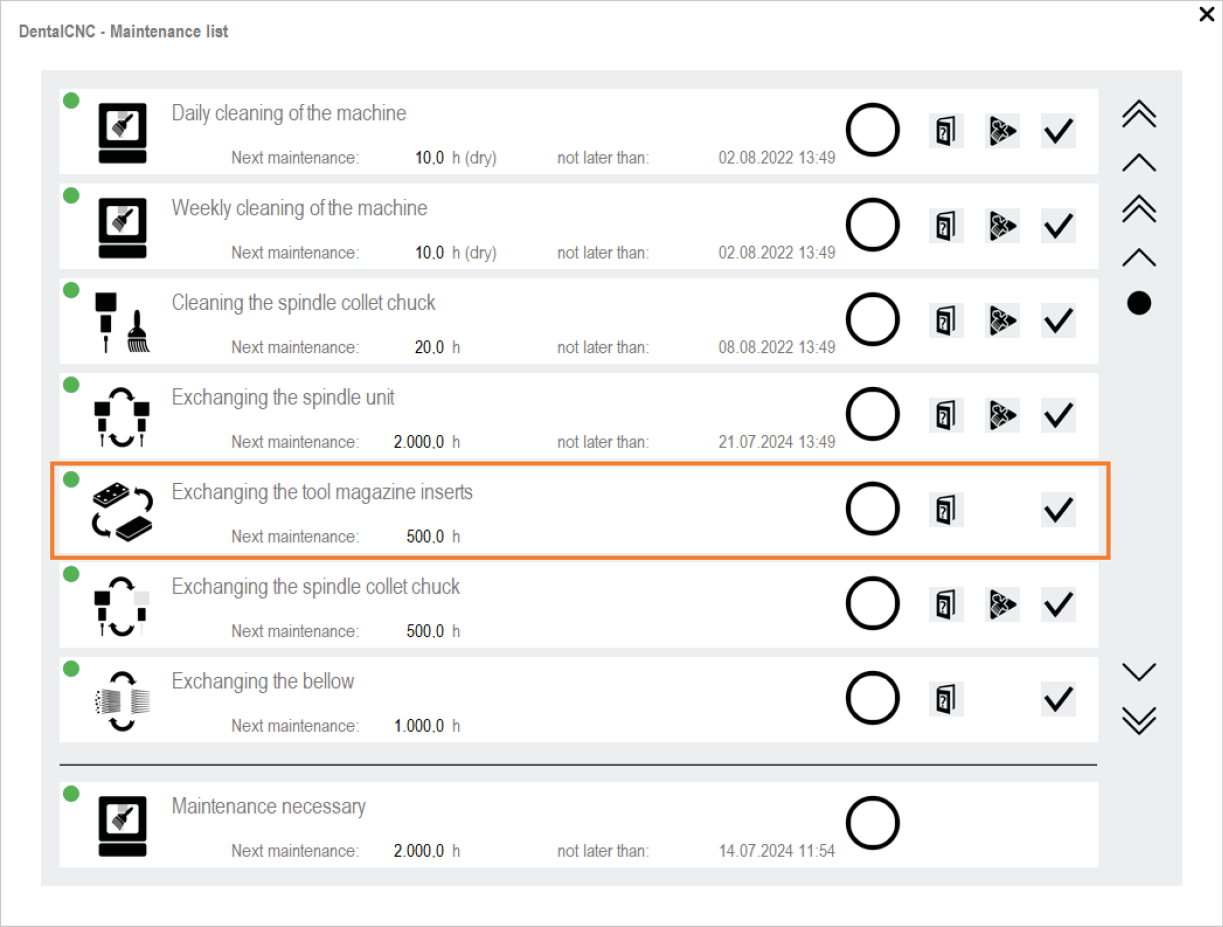

  32. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :
  33. Sélectionnez l'icône représentant l'entrée Remplacer les inserts du magasin d'outils.
