Remplacer le porte-pièce

1. Ayez à portée de main :

   Porte-pièce de remplacement

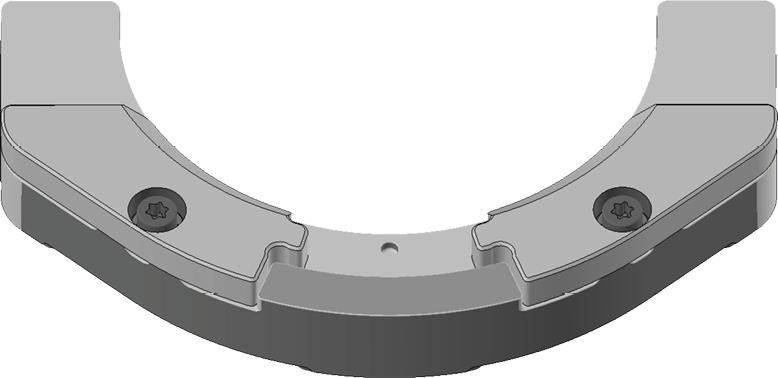

   Support de pièces par défaut - Autres versions possibles

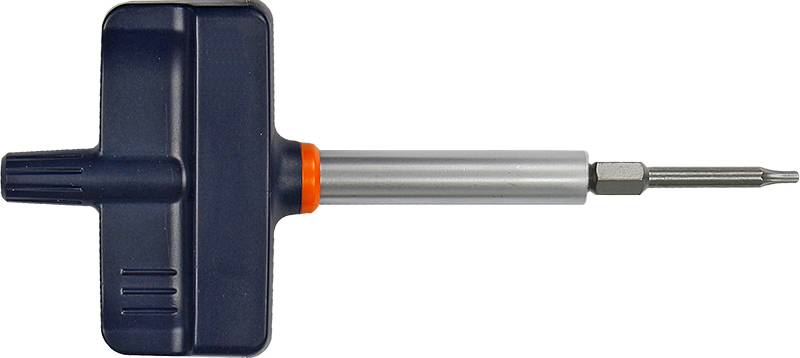

   1 x Tournevis dynamométrique 1,5 Nm avec embout TX20





   1 x Outil pointu (par exemple, un tournevis) si les vis de fixation sont recouvertes de capuchons de protection







2. Fermez la porte de la chambre de travail.





3. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
4. Terminez l’installation de DentalCNC.

5. Ouvrez la porte de la chambre de travail.

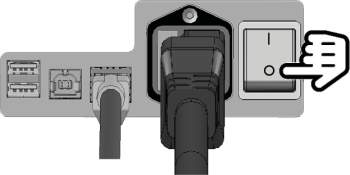

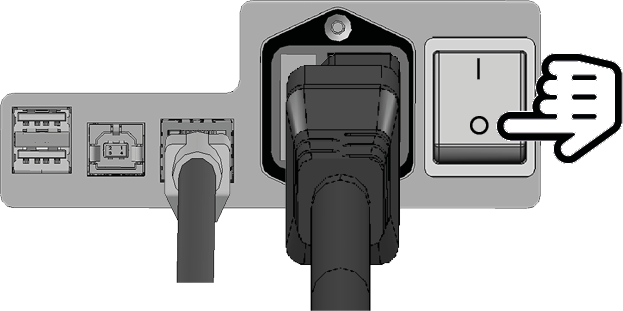

6. Éteignez la machine via l’interrupteur principal.













7. ATTENTION !Portez des gants.

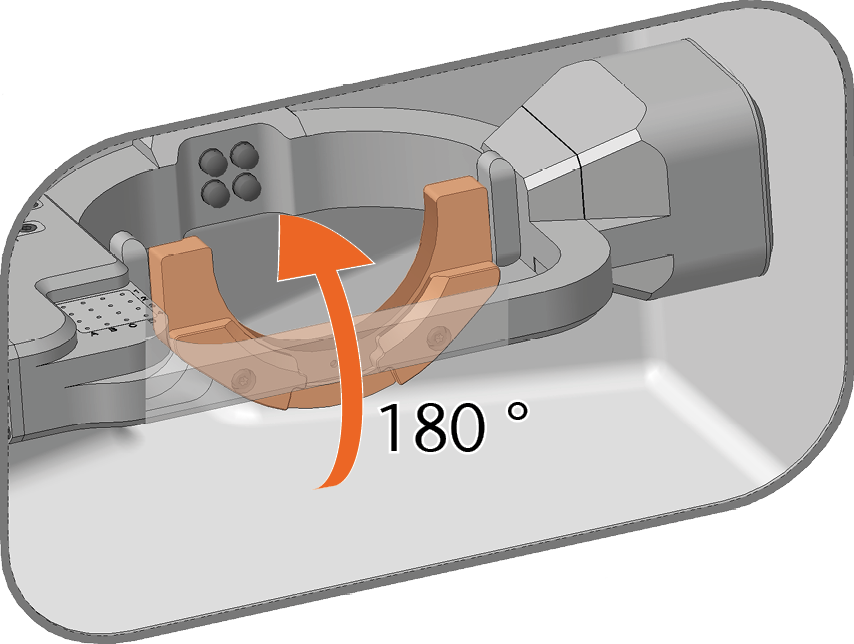

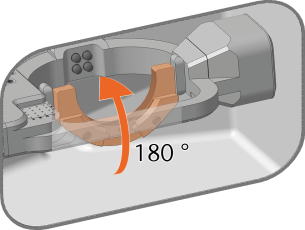

8. Tournez délicatement le porte-pièce de 180 ° vers le haut.





9. Si les 2 vis situées à l'arrière du porte-pièce, sont recouvertes de capuchons de protection (marqués en orange) :

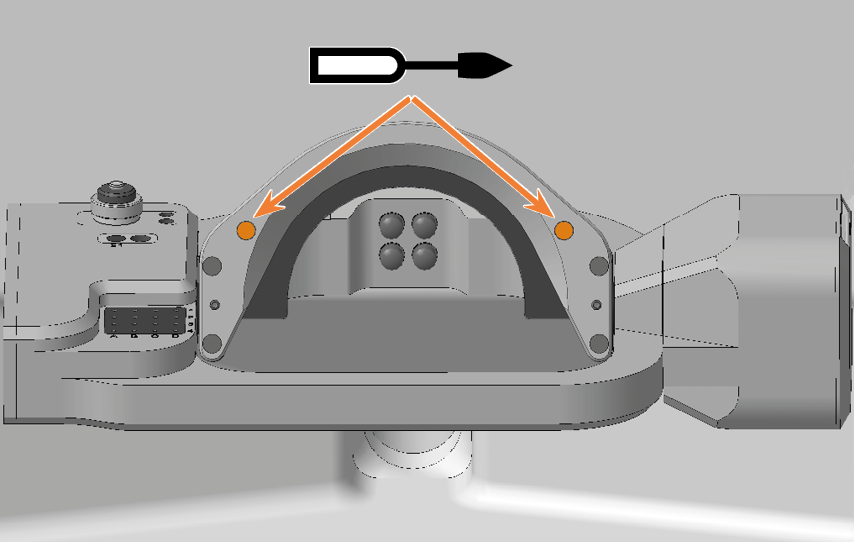

1. Percez les capuchons de protection avec l'outil pointu.

2. Retirez les capuchons de protection.

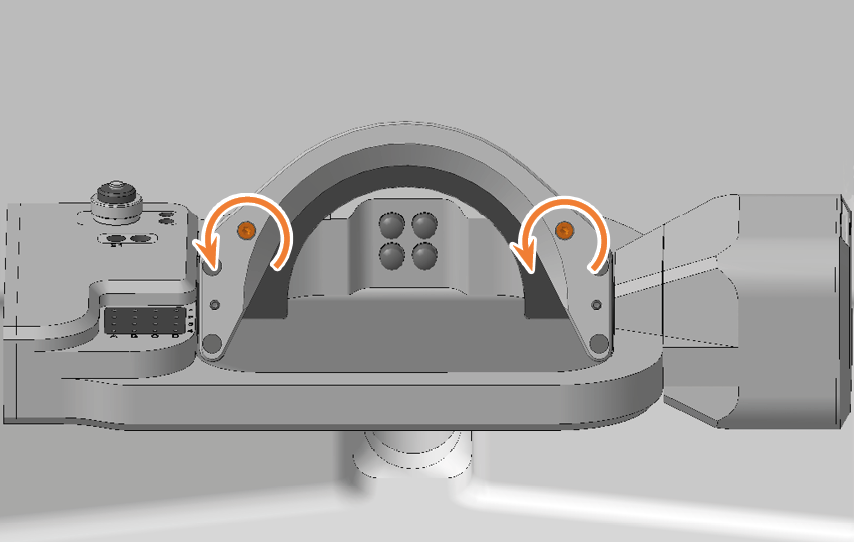

10. Dévissez les 2 vis situées à l'arrière du porte-pièce.

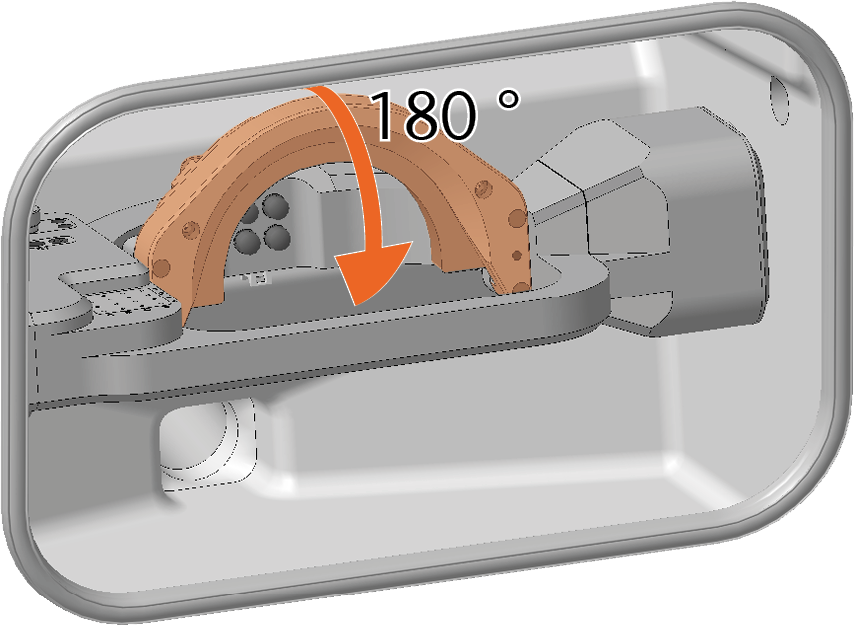

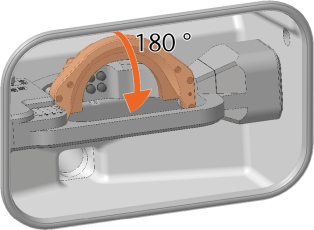

11. Tenez le porte-pièce. Tournez prudemment le porte-pièce de 180 ° vers le bas.



    Les capuchons de protection (marqués en orange) ne sont installés que sur certaines machines

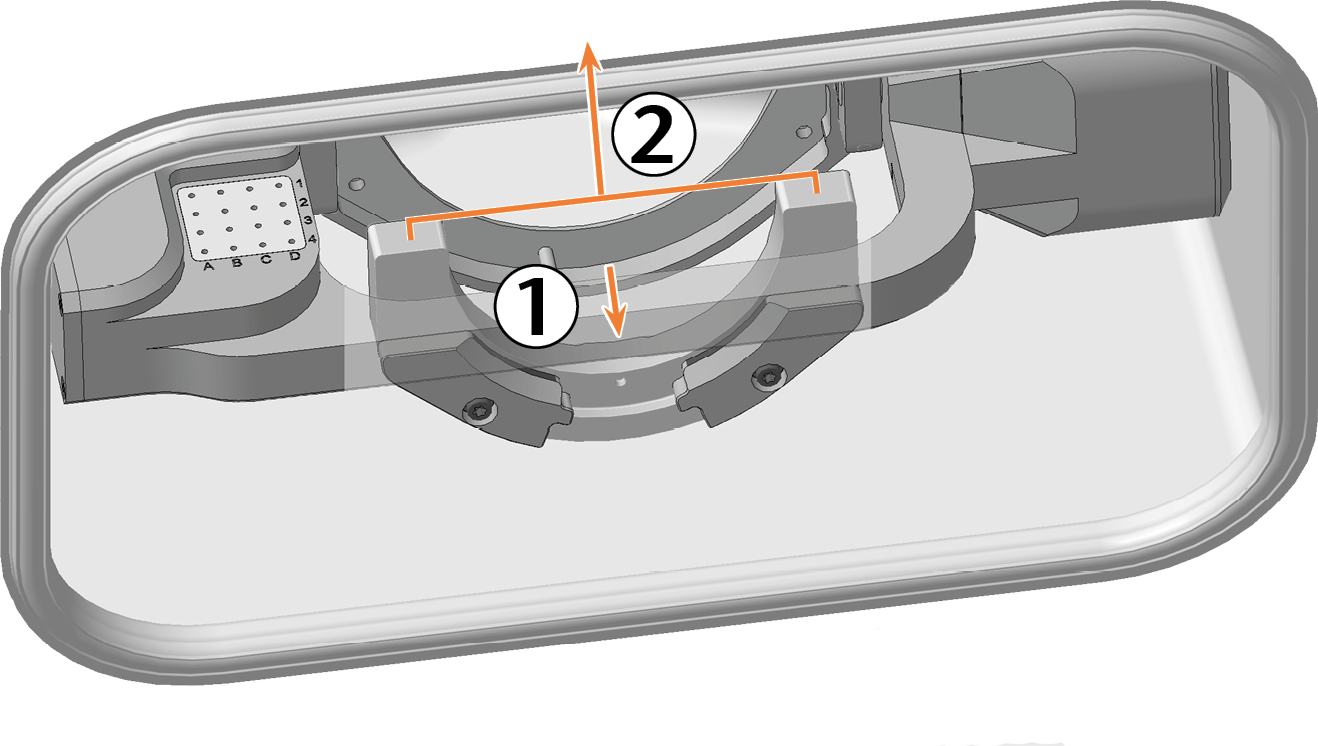

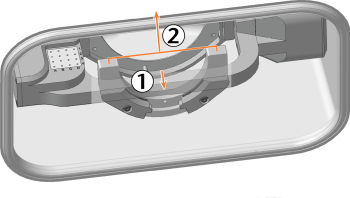

12. Tirez le porte-pièce vers l'avant de la goupille de positionnement et retirez-le de la chambre de travail en le soulevant.

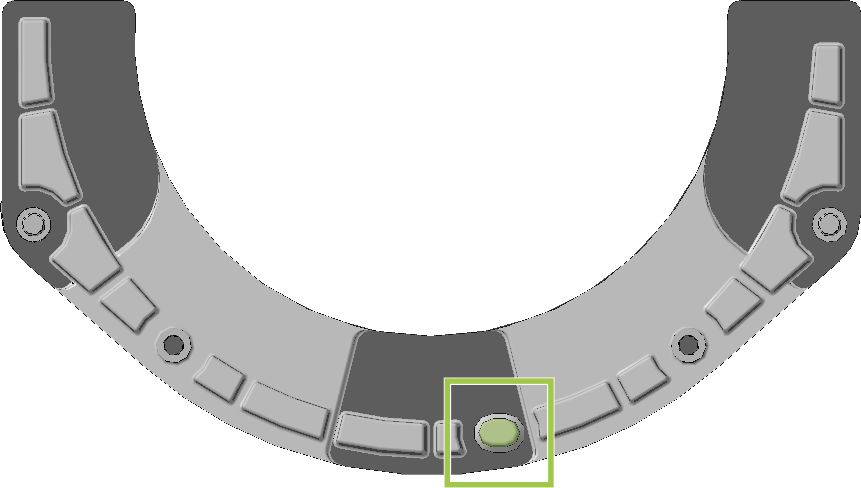

13. À l'arrière du porte-pièce se trouve un trou pour la goupille de positionnement.

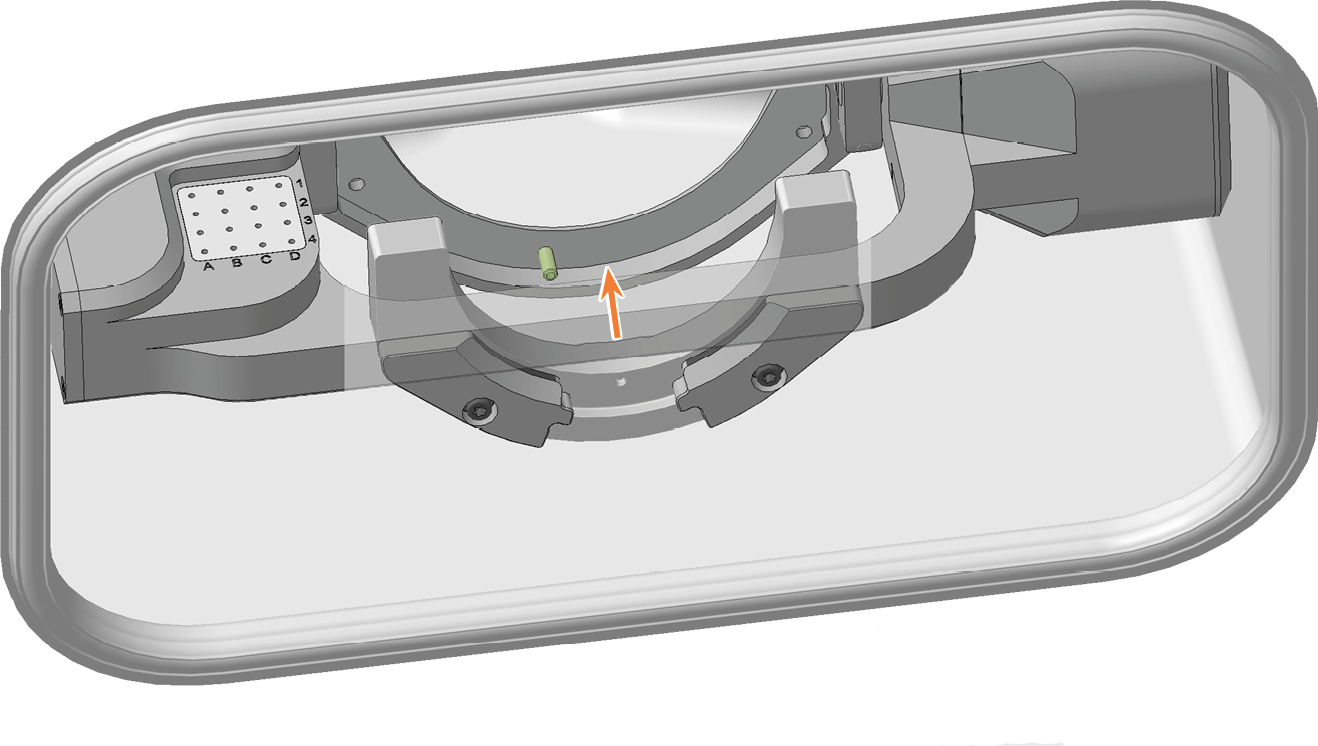

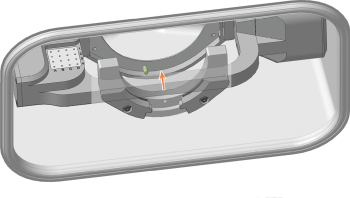

    Faites glisser le porte-pièce de remplacement sur la goupille de positionnement.









14. Tenez le porte-pièce. Tournez délicatement le porte-pièce de 180 ° vers le haut.

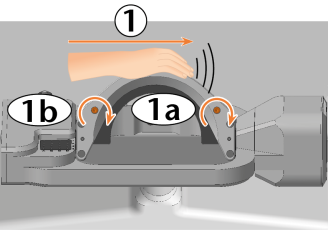

15. Vissez fermement le porte-pièce :

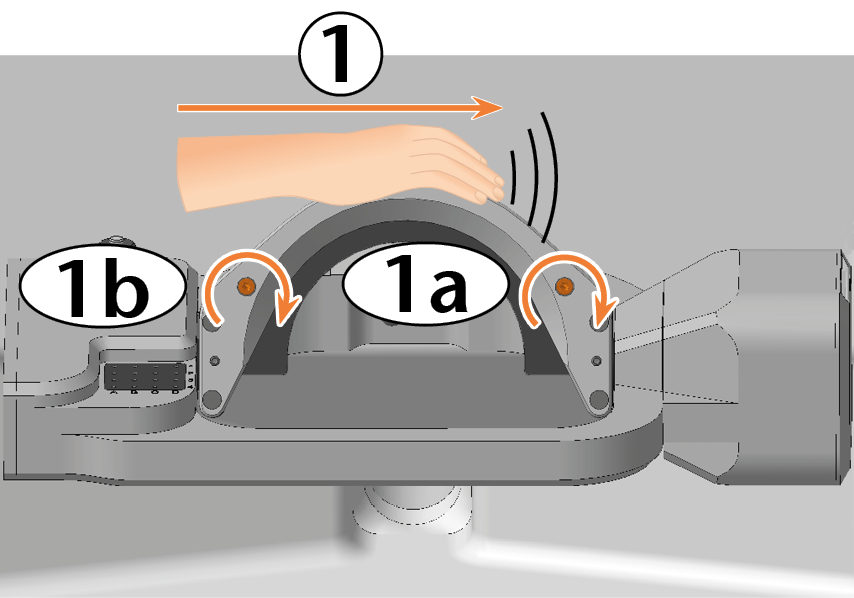

    1. Vissez les 2 vis situées à l'arrière du porte-pièce sans les serrer.

    2. Poussez le porte-pièce vers la droite et maintenez-le dans cette position.

    3. Vissez fermement la vis droite.

    4. Vissez fermement la vis gauche.

16. Tournez prudemment le porte-pièce de 180 ° vers le bas.













AVIS ! Dommages aux outils, aux pièces brutes et à la machine si le porte-pièce a été mal positionné

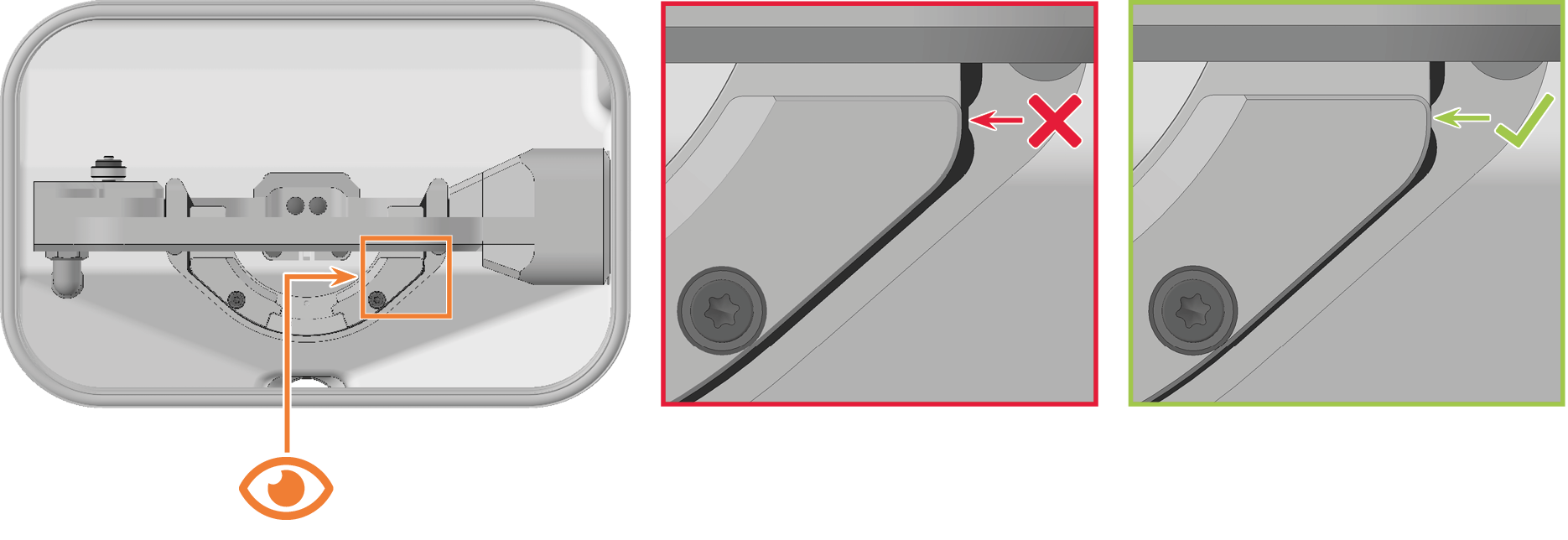

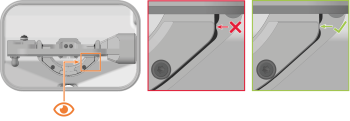

17. Vérifier que le porte-pièce est bien en contact avec les surfaces de contact du support de porte-pièce sur le côté droit.





18. Si ce n'est pas le cas, corrigez la position du porte-pièce :

    1. Tournez délicatement le porte-pièce de 180 °.

    2. Desserrez les 2 vis sans les dévisser.

    3. Passez à l’étape 14 et suivez les autres étapes.

19. Tournez délicatement le porte-pièce de 180 ° vers le haut.





20. Laissez les 2 vis situées à l'arrière du porte-pièce non couvertes.

21. Fermez la porte de la chambre de travail.

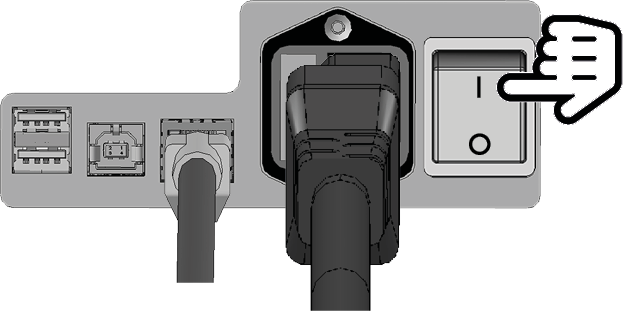

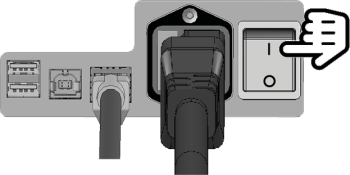

22. Allumez la machine via l’interrupteur principal.

23. Lancez DentalCNC.













24. Étalonnez la machine avec DentalCNC.

     Paramétrage de la machine avec des échantillons d’étalonnage

Retirer et installer les dispositifs de serrage

Vous pouvez dévisser les dispositifs de serrage à des fins de nettoyage, par exemple.

• Ayez à portée de main :

  1 x Tournevis dynamométrique 1,5 Nm avec embout TX20





Retirer le dispositif de serrage

1. Fermez la porte de la chambre de travail.





2. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.

3. Ouvrez la porte de la chambre de travail.





4. ATTENTION !Portez des gants.

5. Retirez la pièce brute du porte-pièce, le cas échéant.

    Monter et retirer les pièces brutes

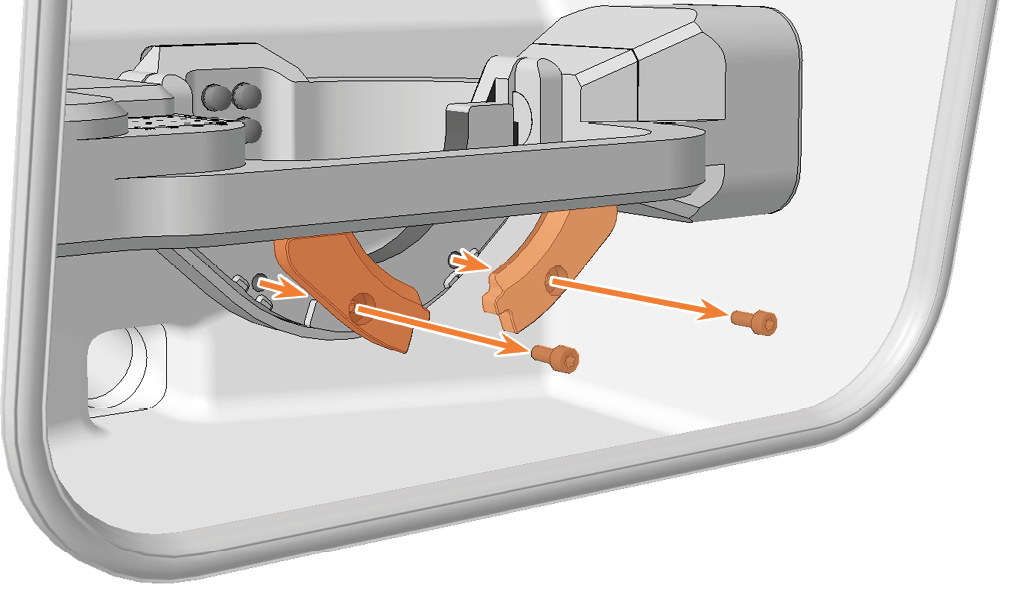

6. Dévissez les 2 vis de fixation des 2 dispositifs de serrage et retirez-les.





7. Retirez les 2 dispositifs de serrage.

Installer des dispositifs de serrage

1. ATTENTION !Portez des gants.

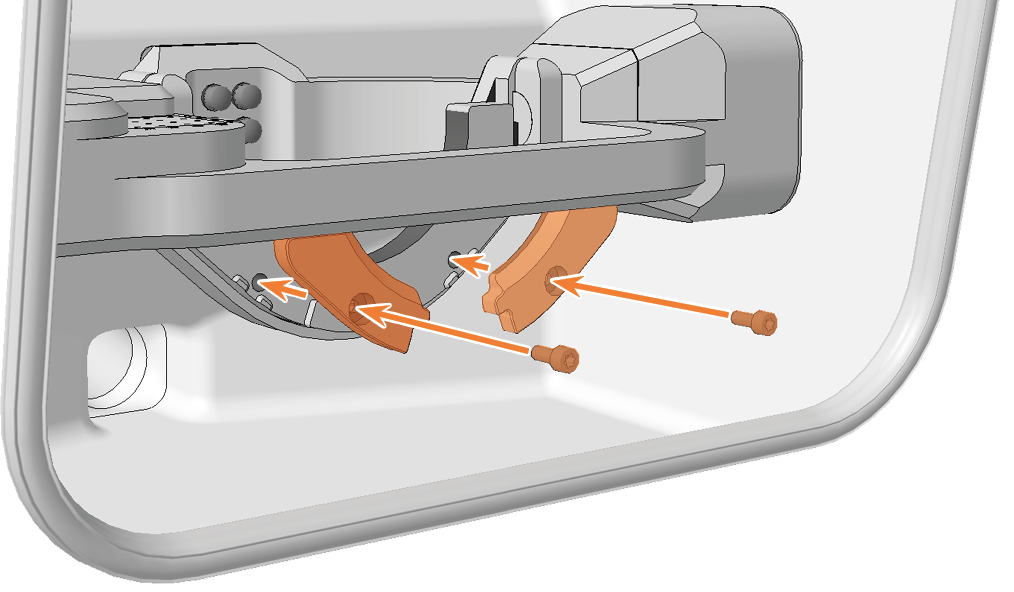

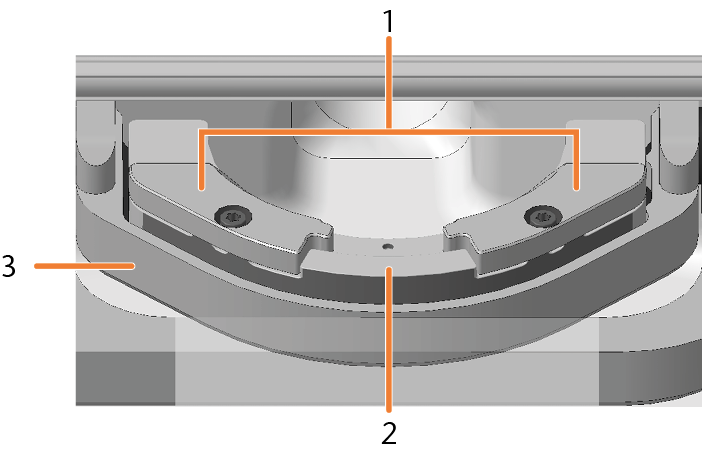

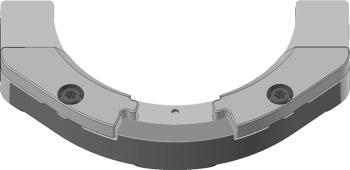

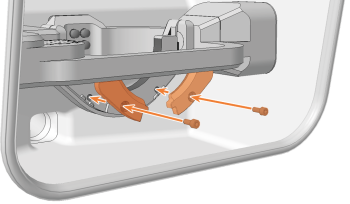

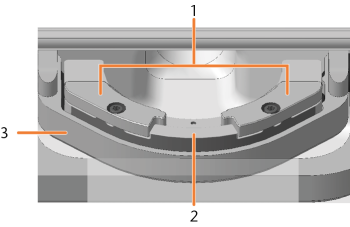

2. Positionnez les 2 dispositifs de serrage sur le porte-pièce. Les trous de vis du support et ceux des dispositifs de serrage doivent être superposés.

3. Insérez les 2 vis de fixation dans les trous de vis.

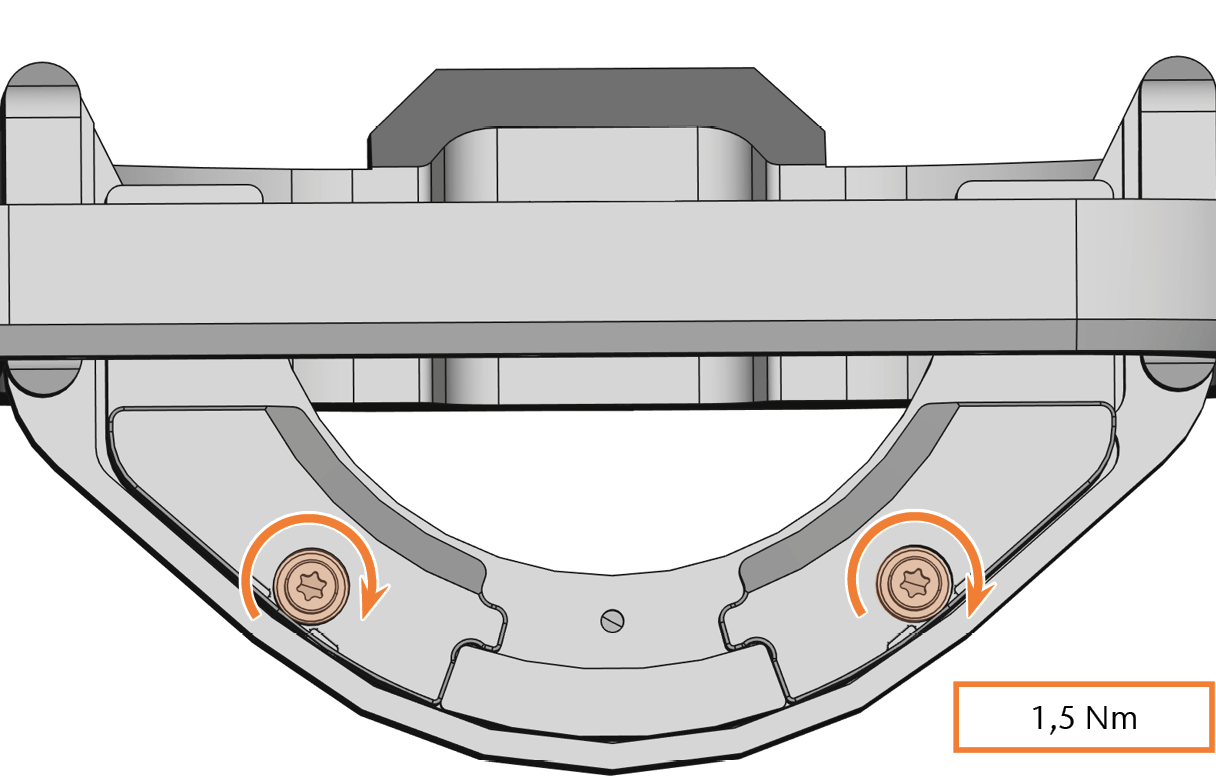

4. Utilisez le tournevis dynamométrique (1,5 Nm) pour visser fermement les 2 dispositifs de serrage avec les 2 vis de fixation.
