S'applique à : DentalCNC 8.10

Paramétrage de la machine avec des échantillons d’étalonnage

Si les résultats d'usinage ne sont plus satisfaisants, un étalonnage de la machine peut les améliorer. Un étalonnage implique la fabrication de échantillons d’étalonnage et de contrôle et leur mesure.

AVIS

Dégradation des résultats d’usinage en cas d'étalonnage défectueux

La machine est livrée déjà paramétrée. Tant que vos résultats d’usinage sont satisfaisants, aucun nouvel étalonnage n’est nécessaire. Un étalonnage consomme du temps et peut dans le pire des cas aboutir à une dégradation des résultats d’usinage s’il n’est pas correctement effectué.

  • Si les résultats d'usinage sont imprécis, essayez d'abord de modifier les conditions d’usinage : Vérifiez la fixation et la qualité de la pièce brute ainsi que l'état de l'outil.
  • Avant d'étalonner la machine, contactez le service à la clientèle.
  • Lors de l'étalonnage, procédez aux mesures et saisies de données très soigneusement. En cas de doute, interrompez l'étalonnage de la machine.
  1. Ouvrez les Paramètres de l'application DentalCNC en cliquant sur l'icône suivante dans la barre d'icônes principale :

  2. Ouvrez la vue Maintenance de la machine en cliquant sur l'icône suivante dans la barre d'icônes locale :

La vue Entretien de la machine ; icônes d’étalonnage de la machine marquées en orange

Informations générales sur l'étalonnage

Tenir compte de la différence entre les échantillons d'essai et les échantillons d'étalonnage

Les échantillons d'essai et les échantillons d'étalonnage diffèrent par leur forme et leur fonctionnalité :

  • Les pièces de contrôle sont utilisées pour vérifier si la machine doit être étalonnée.

  • Les pièces de paramétrage sont utilisées pour étalonner la machine.

Workflow d'étalonnage :

  1. Ayez le kit d’étalonnage à portée de main

    L'ensemble a été fourni avec votre machine.

  2. Fabriquer et mesurer une pièce de contrôle

    Si les valeurs mesurées sont dans les limites de tolérance, la mécanique de votre machine est précise et vous n'avez pas besoin de l'étalonner. Si elles sont hors tolérance, débuter l'étalonnage de la machine.

  3. Fabriquer et mesurer un échantillon d'étalonnage et saisir les valeurs de mesure dans DentalCNC

    Ces données sont utilisées pour calculer l'étalonnage requis.

  4. Vérifiez si l'étalonnage a réussi avec un autre échantillon d'essai

    Vérifiez que l'étalonnage a amélioré les résultats de l'usinage.

Instruments de mesure des échantillons d'essai et d'étalonnage

Pour mesurer les échantillons d'essai et d'étalonnage, vous devez utiliser un micromètre.

  • AVIS ! N'utilisez jamais d'instruments de mesure courants tels que des règles ou des calibres d'épaisseur pour mesurer des échantillons d'étalonnage ou d'essai. Ces instruments sont trop imprécis pour cette tâche.

Outils pour le fraisage d’échantillons d’étalonnage et de contrôle

Machine Outil

E3

P300-R2-60

E4

P250-F1-40-T

P200-R1-40

E5

P250-F1-40-T

K5, K5+

R5

S1, S2, S5

P200-R1-40

K4 edition

N4, N4+

P200-R1-35

Z4

P200-R1-35

Les autres machines ne sont pas prises en charge par DentalCAM & DentalCNC 8.

Étape 1 : Préparer l’étalonnage des machines E5

  1. Vérifiez le numéro de série de la machine.

    Par plaque signalétique : Plaque signalétique et numéro de série

    Par DentalCNC : Numéro de série de la machine, code produit et numéro de série de l’unité de commande

  2. Numéro de série ≤ E5ID5…:

    1. Éteignez la machine pendant au moins 2 heures.

    2. Pour de meilleurs résultats, veillez à ce que la température ambiante soit comprise entre 18 et 25 °C.

Étape 2 : Ayez le kit d’étalonnage à portée de main

Avec votre machine, vous avez reçu un ensemble d'étalonnage qui contient les composantes suivantes :

  • Pièces brutes désignées à partir desquelles les échantillons d'étalonnage et d'essai sont fraisés
  • Un outil désigné pour l'usinage des échantillons d'étalonnage et d'essai.
  • Un micromètre pour mesurer les échantillons d'étalonnage et d'essai.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Étape 3 : Fabriquer et mesurer un échantillon de contrôle

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Fabrication d’un échantillon de contrôle

Créez des tâches pour les échantillons de paramétrage et de contrôle directement dans DentalCNC, pas avec DentalCAM.

  1. Dans la vue Entretien de la machine, sélectionnez l'icône suivante dans la colonne de gauche :
    • DentalCNC ouvre l’affichage d’usinage et ajoute une tâche pour la pièce de contrôle à la liste des tâches.

  2. Sélectionnez la tâche créée à l’étape 1.

    • Les détails de la tâche s'affichent.

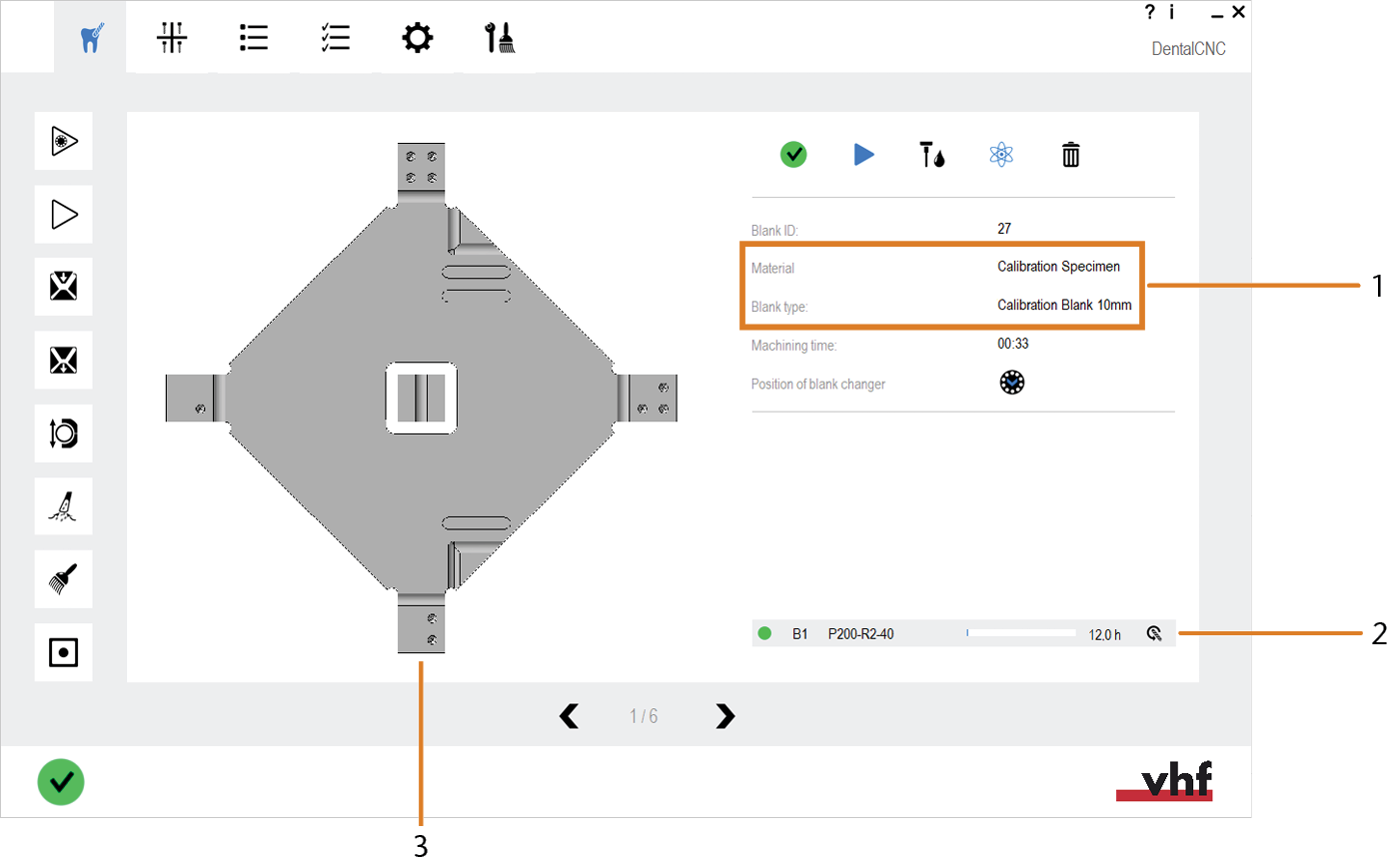

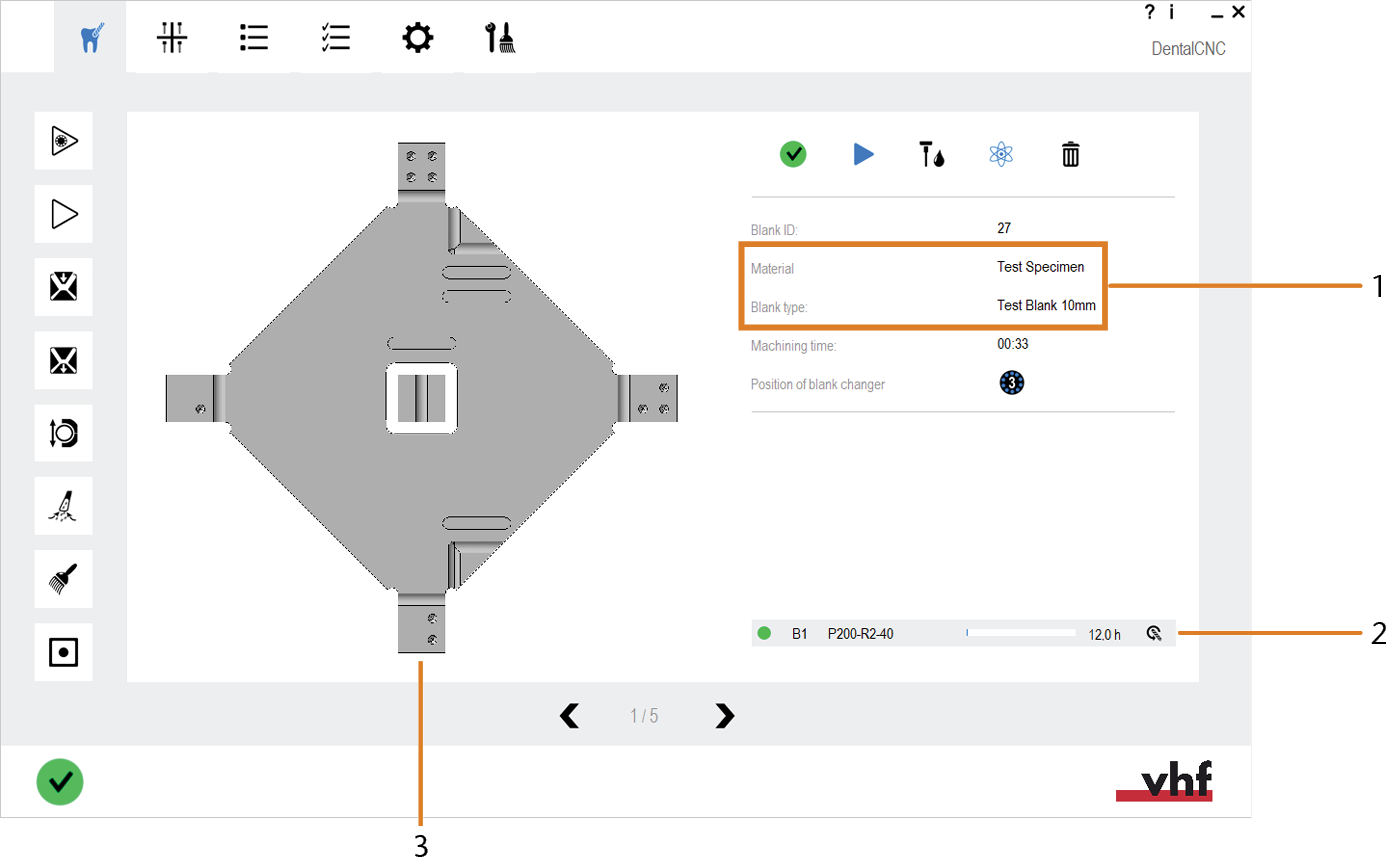

    Valeurs et graphiques affichés à titre d’exemple

    1. Étiquettes désignant l'échantillon
    2. Outil nécessaire pour fraiser l'échantillon
    3. Aperçu de l'échantillon fraisé
  3. Préparez la machine comme suit :
    1. Montez ou chargez la pièce brute dans la chambre de travail.

      R5 : Montez la pièce brute directement dans la chambre de travail.

    2. Insérez l'outil d'étalonnage dans le magasin d'outils de votre machine et dans le magasin d'outils virtuel de DentalCNC.

  4. Usinez la tâche comme n'importe quelle autre.
    • La machine fabrique l'échantillon.
  5. Continuez en mesurant l'échantillon.

Mesure d'un échantillon d'essai

Selon l'échantillon spécifique de la machine, il existe les points de mesure suivants :

  • Cubes

  • Triangles

  • Blocs

La plupart des points de mesure sur l'échantillon sont marqués par des symboles :

  • Cercles (représentés dans ce document en tant que )
  • Barres (représentées dans ce document en tant que |)
  • Lettres, chiffres (par exemple A, Z1)

Le cube au milieu de la plupart des spécimens est le point de mesure M (appelé 'cube M').

Images des échantillons de contrôle de toutes les machines

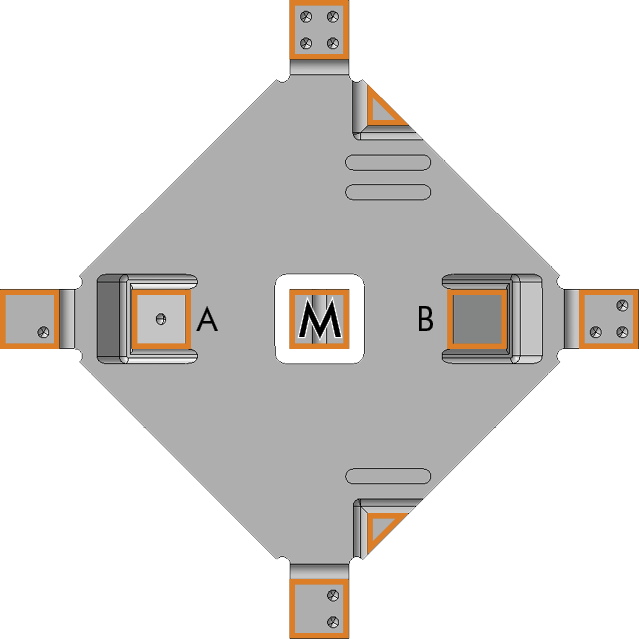

Échantillon de contrôle pour E5

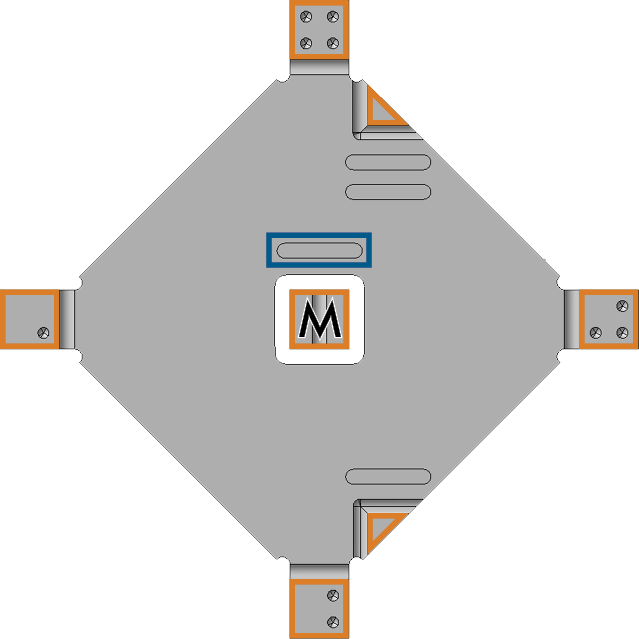

Échantillon de contrôle pour la série S, K5, K5+

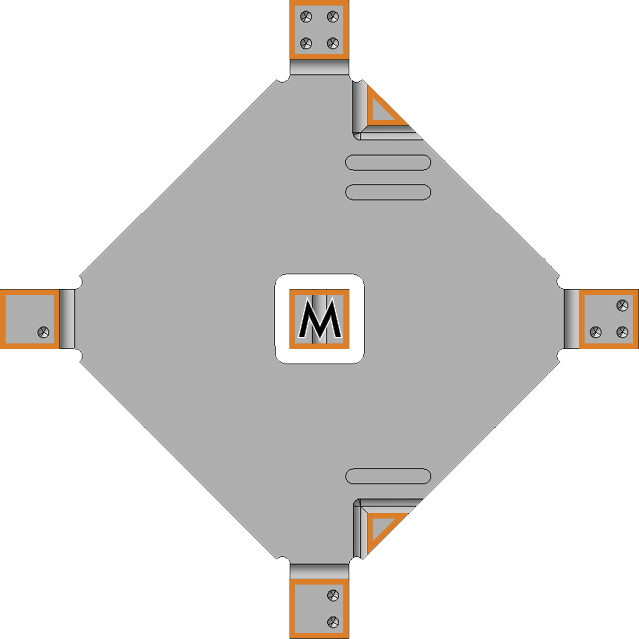

Échantillon de contrôle pour K4 edition, R5

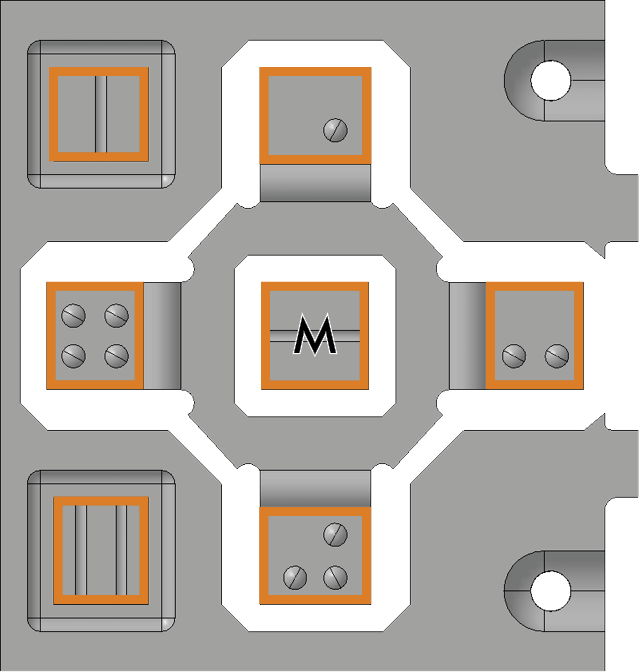

Échantillons de contrôle et d'étalonnage pour N4, N4+

Échantillons de contrôle et d'étalonnage pour Z4

Échantillons de contrôle et d'étalonnage pour E4

Échantillons de contrôle et d’étalonnage pour E3

  • Marquage orange, flèches : Points de mesure

  • Marquage bleu : Marquage sur l'échantillon permettant d’identifier un échantillon de contrôle (pas sur toutes les machines)

  • Croix rouges : Points pouvant être ignorés lors de la mesure d’un échantillon de contrôle

Procédure

  1. Retirez l'échantillon d'essai de la machine.

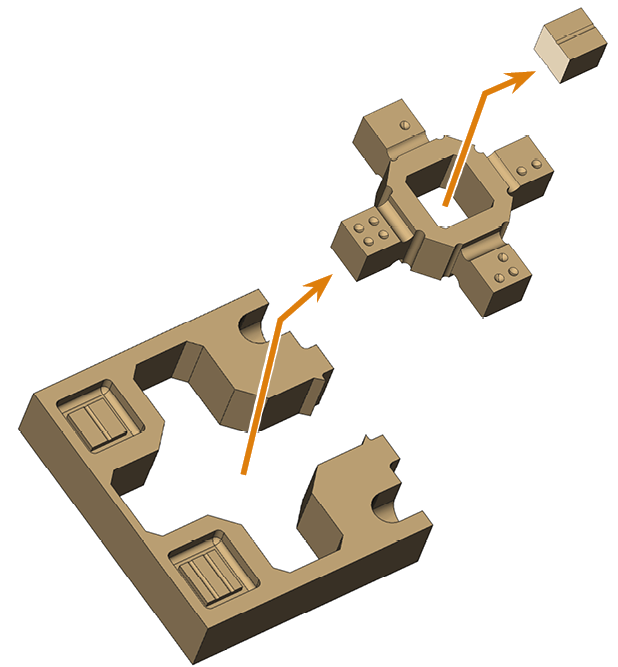

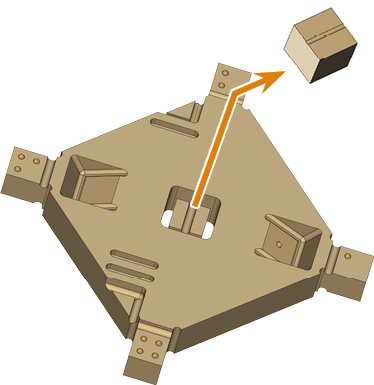

  2. Démontez les échantillon de contrôle suivants comme indiqué :

  3.



  4. Pour obtenir des résultats de mesure corrects, retirez tous les résidus d’usinage du échantillon de contrôle ou d’étalonnage à l’aide d’une brosse.

  5. (Recommandé) Posez les différentes parties de l'échantillon sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  6. Vérifiez si le point d'origine du micromètre est correctement réglé.

  7. Mesurez les points de mesure de l'échantillon spécifique à la machine :

    • Inscrivez les valeurs mesurées dans le tableau de contrôle spécifique à la machine à l’étape 7.

      Autre solution : Notez chaque valeur mesurée sur une feuille de papier.

    • (Recommandé) Inscrivez un nom et une date sur la pièce (par exemple, « Échantillon de contrôle – Juin 2021 »).

    Points de mesure des pièces spécifiques à la machine :

  8. E5, K4 edition, K5, K5+, R5, S1, S2, S5

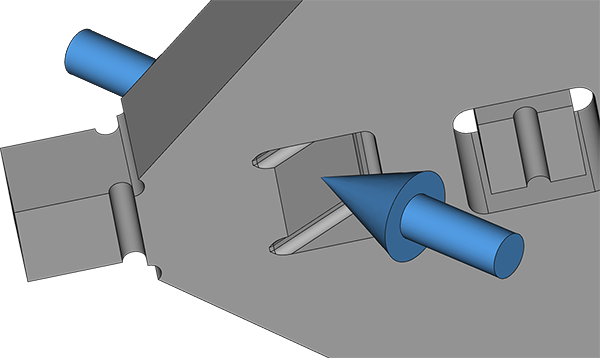

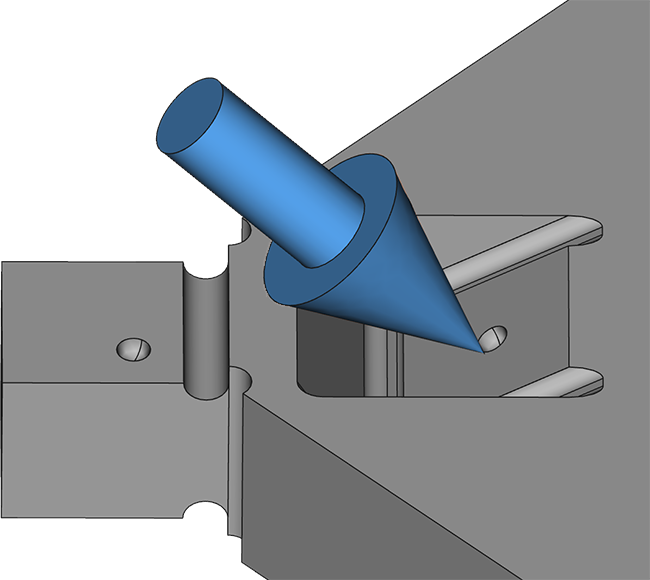

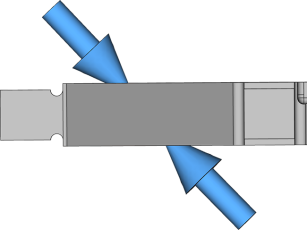

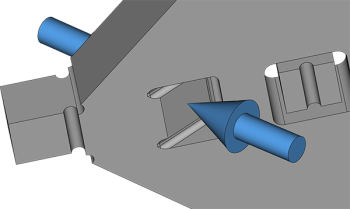

    1. Ignorez les surfaces inclinées (A, B), car elles ne sont nécessaires que pour l'étalonnage.

    2. Mesurez la largeur et la hauteur des points de mesure marqués à l’aide de cercles.

    3.

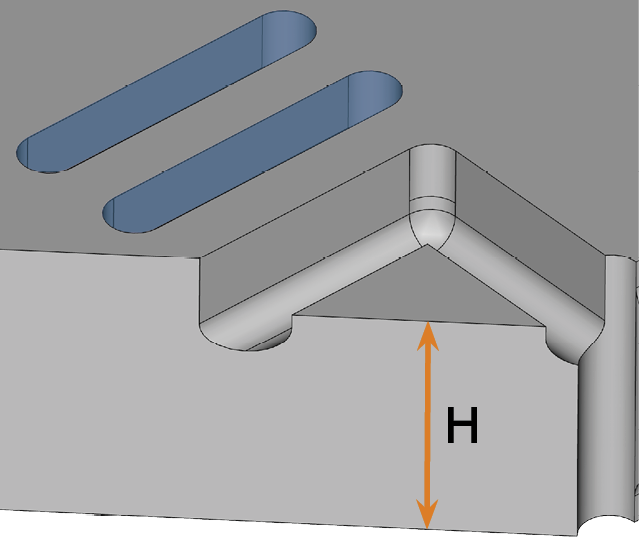

    4. Mesurez la hauteur des points de mesure étiquetés avec des barres.

    5. Barres bleues sur le triangle

      AVIS ! Les résultats de mesure seront erronés si vous placez mal le micromètre sur le cube M.

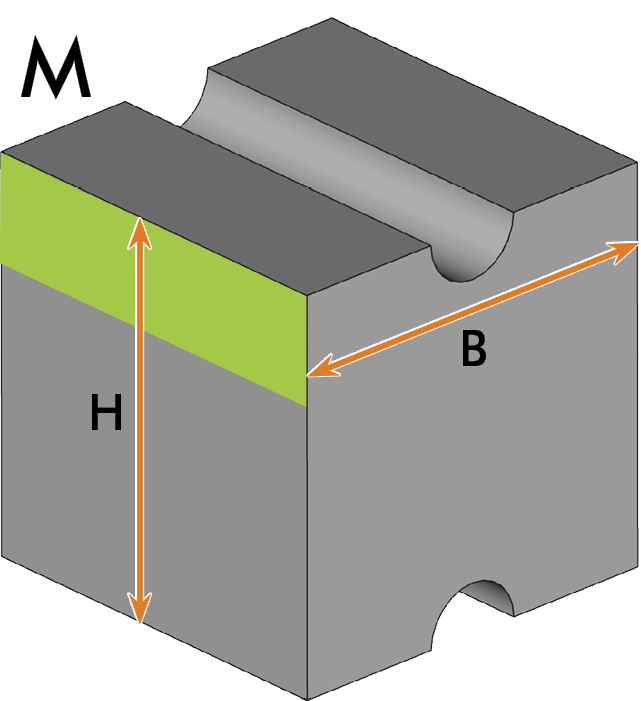

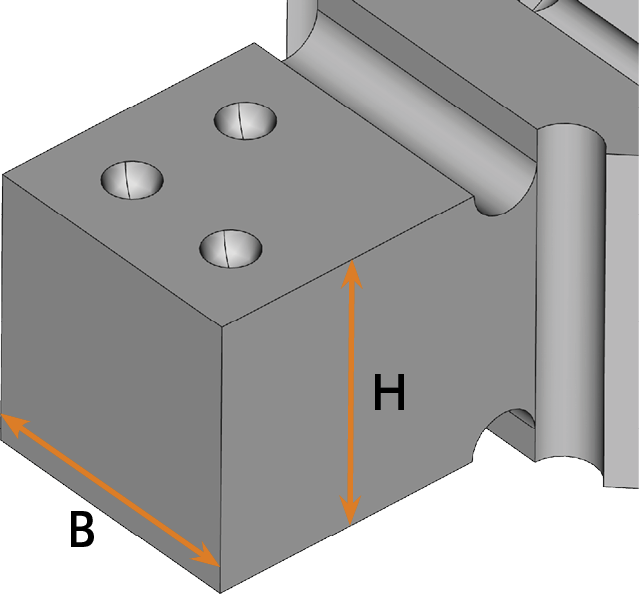

    6. Mesurez la largeur et la hauteur du cube M.

      • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.
      • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (zone marquée en vert).

    N4, N4+

    1. Mesurez la largeur et la hauteur des points de mesure marqués à l’aide de cercles.

    2.

    3. Mesurez la hauteur des points de mesure étiquetés avec des barres.

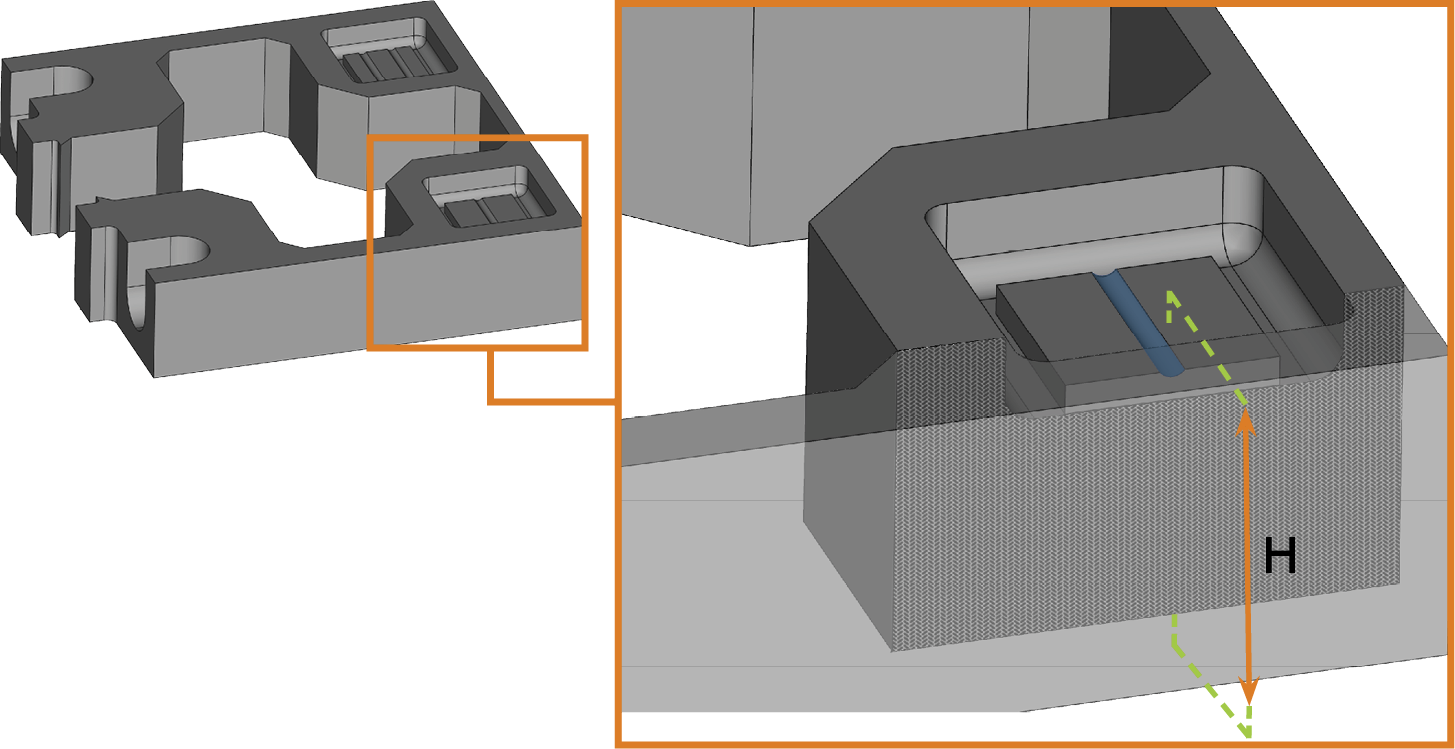

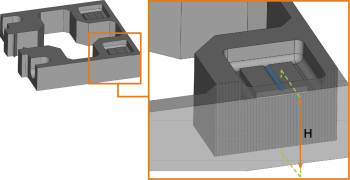

    4. Mesurer la hauteur d'un cube marqué avec une barre (marquée en bleu)

      AVIS ! Les résultats de mesure seront erronés si vous placez le micromètre sous le cube M lors de la mesure de la largeur.

    5. Mesurez la largeur et la hauteur du cube M.

      • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.
      • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (zone marquée en vert).

    E4, Z4

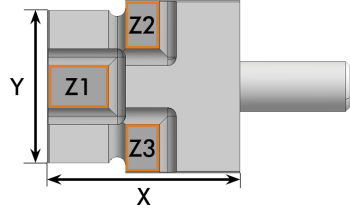

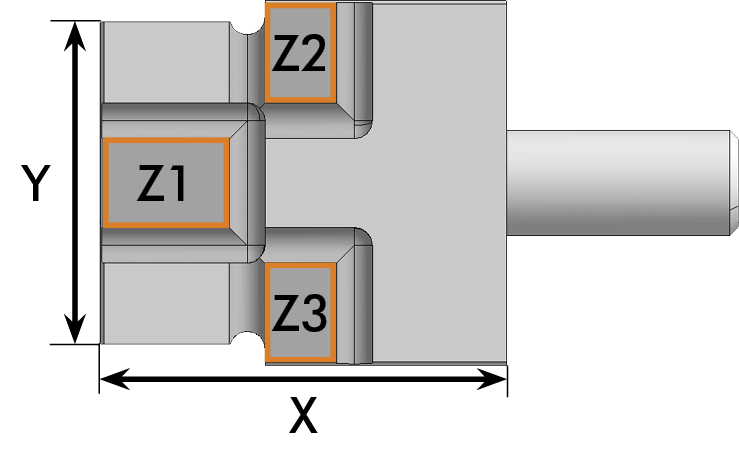

    L'échantillon d'essai et d'étalonnage de Z4

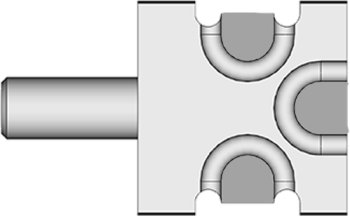

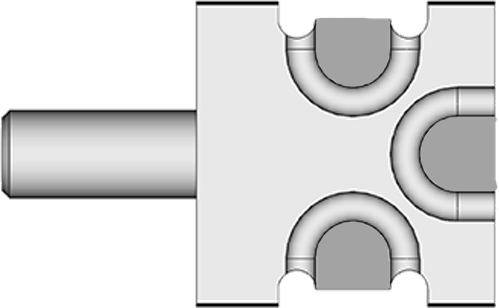

    L'échantillon d'essai et d'étalonnage de E4

    1. Mesurez la longueur des segments de droite X et Y.

    2. Mesurez la hauteur de Z1, Z2, Z3.

    3. Z4 : Mesure de la hauteur de Z1 (flèche gauche) et de Z3 (flèche droite) ; Z2 par analogie avec Z3

      E4

    E3

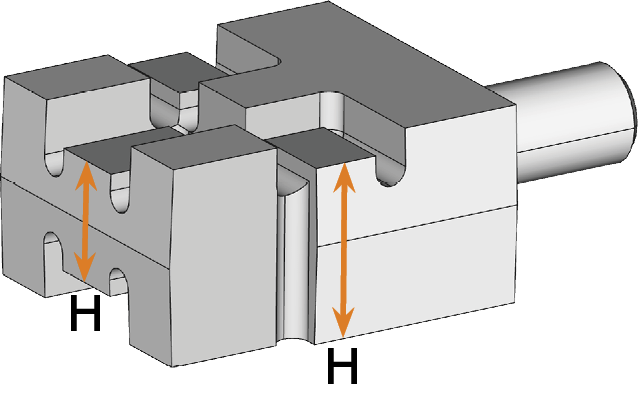

    1. Mesurez la hauteur des points de mesure qui commencent par H.

    2. Mesurez la largeur des points de mesure qui commencent par B.



  9. Vérifiez si vous devez étalonner la machine en comparant les valeurs mesurées avec celles du tableau spécifique à la machine.

    En option et en plus du contrôle manuel , utilisez le formulaire interactif spécifique à la machine.

  10. E5, K4 edition, K5, K5+, R5, S1, S2, S5

    Les surfaces A et B ne sont utilisées que pour l'étalonnage.

    Mesurer la position Largeur Hauteur

    Cube

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Triangle | et Triangle ||

    Différence

    max. 0,1 mm

    Exemple : Les valeurs « Triangle | 7,151 mm » et « Triangle || 7,195 mm » diffèrent de moins de 0,1 mm (différence : 0,044 mm) et se situent donc dans les limites de tolérance.

    Les valeurs « Triangle | 6,845 mm » et « Triangle || 6,946 mm » diffèrent de plus de 0,1 mm (différence : 0,101 mm) et sont donc hors tolérance.

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Triangle |

    Triangle ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    N4, N4+

    Mesurer la position Largeur Hauteur

    Cube

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube ●●●●

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Cube M

    7,95 mm – 8,05 mm

    7,95 mm – 8,05 mm

    Bloc | et Bloc ||

    Différence

    max. 0,1 mm

    Exemple : Les valeurs « Bloc | 7,151 mm » et « Bloc || 7,195 mm » diffèrent de moins de 0,1 mm (différence : 0,044 mm) et se situent donc dans les limites de tolérance.

    Les valeurs « bloc | 6,845 mm » et « bloc || 6,946 mm » diffèrent de plus de 0,1 mm (différence : 0,101 mm) et sont donc hors tolérance.

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    Cube

    Cube ●●

    Cube ●●●

    Cube ●●●●

    Cube M

    Bloc |

    Bloc ||



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    E4, Z4

    Mesurer la position Valeur

    X

    19,95 mm – 20,05 mm

    Y

    17,95 mm – 18,05 mm

    Z1

    7,95 mm – 8,05 mm

    Z2 & Z3

    Différence

    max. 0,1 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    X

    Y

    Z1

    Z2

    Z3



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    E3

    Mesurer la position Valeur

    H1

    5,85 mm – 6,15 mm

    H2

    5,85 mm – 6,15 mm

    B1

    4,92 mm – 5,08 mm

    B2

    9,92 mm – 10,08 mm

    B3 et B4

    Différence :

    max. 0,2 mm

    • Saisissez vos valeurs de mesure en mm dans les champs suivants :

    H1

    H2

    B1

    B2

    B3

    B4



    • Sélectionnez Vérifier. Les valeurs en dehors de la tolérance sont marquées en rouge.

    • Si toutes les valeurs de mesure se situent dans la plage de tolérance, un étalonnage n'est pas nécessaire. Dans le cas contraire, poursuivre l'usinage et la mesure d'un échantillon d'étalonnage.

Étape 4 : Fabriquer et mesurer un échantillon d’étalonnage et entrer les valeurs de mesure dans DentalCNC

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Fabrication d'un échantillon d'étalonnage

  1. Dans la vue Entretien de la machine, sélectionnez l'icône suivante dans la colonne de gauche :
    • DentalCNC ouvre l’affichage d’usinage et ajoute une tâche pour la pièce de paramétrage à la liste des tâches.

  2. Sélectionnez la tâche créée à l’étape 1.

    • Les détails de la tâche s'affichent.

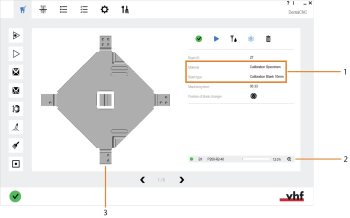

    Valeurs et graphiques affichés à titre d’exemple

    1. Étiquettes désignant l'échantillon
    2. Outil nécessaire pour fraiser l'échantillon
    3. Aperçu de l'échantillon fraisé
  3. Préparez la machine comme suit :
    1. Montez ou chargez la pièce brute dans la chambre de travail.

      R5 : Montez la pièce brute directement dans la chambre de travail.

    2. Insérez l'outil d'étalonnage dans le magasin d'outils de votre machine et dans le magasin d'outils virtuel de DentalCNC.

  4. Usinez la tâche comme n'importe quelle autre.

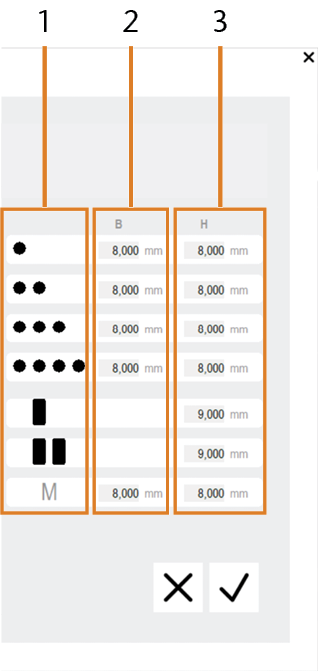

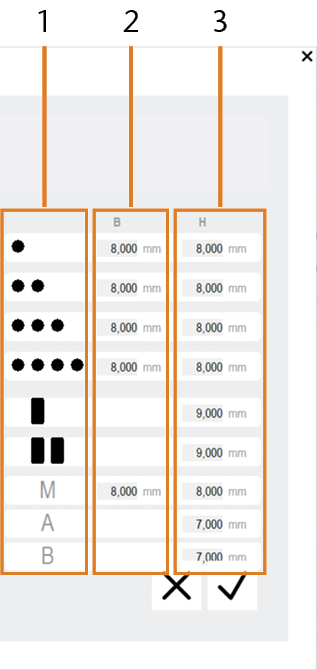

    • La machine fabrique l'échantillon. La fenêtre Indiquer les valeurs de mesure du corps de calibrage s'ouvre.
  5. Continuez en mesurant l'échantillon.

Mesure d'un échantillon d'étalonnage

Selon l'échantillon spécifique de la machine, il existe les points de mesure suivants :

  • Cubes

  • Triangles

  • Blocs

La plupart des points de mesure sur l'échantillon sont marqués par des symboles :

  • Cercles (représentés dans ce document en tant que )
  • Barres (représentées dans ce document en tant que |)
  • Lettres, chiffres (par exemple A, Z1)

Le cube au milieu de la plupart des spécimens est le point de mesure M (appelé 'cube M').

Images des échantillons d’étalonnage de toutes les machines

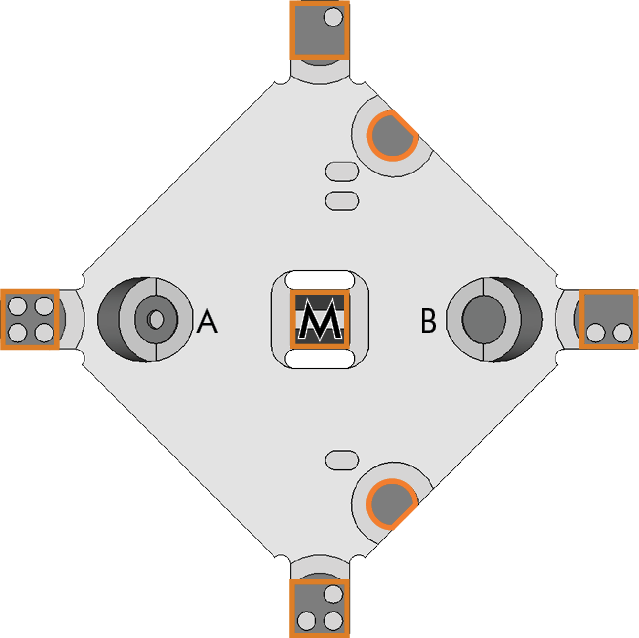

Échantillon d’étalonnage pour E5

Échantillon d'étalonnage pour la série S, K5, K5+

Échantillon d'étalonnage pour K4 edition, R5

Échantillons de contrôle et d'étalonnage pour N4, N4+

Échantillons de contrôle et d'étalonnage pour Z4

Échantillons de contrôle et d'étalonnage pour E4

Échantillons de contrôle et d’étalonnage pour E3

Procédure

  1. Retirez l'échantillon d'étalonnage de la machine.

  2. Démontez les échantillon d’étalonnage suivants comme indiqué :

  3.



  4. Pour obtenir des résultats de mesure corrects, retirez tous les résidus d’usinage du échantillon de contrôle ou d’étalonnage à l’aide d’une brosse.

  5. (Recommandé) Posez les différentes parties de l'échantillon sur une surface plane afin de pouvoir utiliser les deux mains pour manipuler le micromètre.

  6. Vérifiez si le point d'origine du micromètre est correctement réglé.

  7. Mesurez les points de mesure de l'échantillon spécifique à la machine :

    • Inscrivez les valeurs directement sur DentalCNC .

    • (Recommandé) Inscrivez un nom et une date sur la pièce (par exemple, « Échantillon d’étalonnage – Juin 2021 »).

    Points de mesure des pièces spécifiques à la machine :

  8. E5, K4 edition, K5, K5+, R5, S1, S2, S5

    1. Mesurez la largeur et la hauteur des points de mesure marqués à l’aide de cercles.

    2.

    3. Mesurez la hauteur des points de mesure étiquetés avec des barres.

    4. Barres bleues sur le triangle

      AVIS ! Les résultats de mesure seront erronés si vous placez mal le micromètre sur le cube M.

    5. Mesurez la largeur et la hauteur du cube M.

      • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.
      • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (zone marquée en vert).

    6. (K5, K5+, S1, S2, S5) Mesurez la distance entre les surfaces inclinées opposées :

      Vous devez mesurer 2 paires de cette surface (A, B).

      • La surface inclinée A est marquée à l’aide d’un point sur la face supérieure de l’échantillon d’étalonnage.

      • La surface inclinée B n’est pas marquée.

      Surface inclinée A avec point sur la face supérieure





    N4, N4+

    1. Mesurez la largeur et la hauteur des points de mesure marqués à l’aide de cercles.

    2.

    3. Mesurez la hauteur des points de mesure étiquetés avec des barres.

    4. Mesurer la hauteur d'un cube marqué avec une barre (marquée en bleu)

      AVIS ! Les résultats de mesure seront erronés si vous placez le micromètre sous le cube M lors de la mesure de la largeur.

    5. Mesurez la largeur et la hauteur du cube M.

      • Mesurez la hauteur et la largeur comme indiqué dans l'illustration suivante.
      • Pour mesurer la largeur, placez le micromètre sur la partie supérieure du cube (zone marquée en vert).

    E4, Z4

    L'échantillon d'essai et d'étalonnage de Z4

    L'échantillon d'essai et d'étalonnage de E4

    1. Mesurez la longueur des segments de droite X et Y.

    2. Mesurez la hauteur de Z1, Z2, Z3.

    3. Z4 : Mesure de la hauteur de Z1 (flèche gauche) et de Z3 (flèche droite) ; Z2 par analogie avec Z3

      E4

    E3

    1. Mesurez la hauteur des points de mesure qui commencent par H.

    2. Mesurez la largeur des points de mesure qui commencent par B.



  9. Continuez à saisir les valeurs de mesure dans DentalCNC.

Entrer les valeurs de mesure de l’échantillon d’étalonnage dans DentalCNC

  • AVIS ! Ne jamais entrer les valeurs de mesure d'un échantillon d'essai dans DentalCNC. Cela conduit à un étalonnage erroné et à des résultats d’usinage imprécis.

Saisir les valeurs d'étalonnage (série S, K5, K5+)

Saisie des valeurs d'étalonnage (K4 edition, R5)

Saisie des valeurs d'étalonnage (N4, N4+)

  1. Symboles pour les points de mesure

  2. Champs de saisie pour la largeur du point de mesure

  3. Champs de saisie pour la hauteur du point de mesure

Symboles pour les points de mesure

Cercles

Barres

Cube M

Des points de mesure étiquetés avec des lettres et des chiffres

  1. Saisissez les valeurs de mesure de l'échantillon d'étalonnage :
  2. E4, Z4

    1. Saisissez la hauteur des points de mesure Z1, Z2, Z3.
    2. Saisissez la longueur du segment de ligne X, Y.

    Autres machines

    1. Saisissez la hauteur et la largeur de tous les points de mesure marqués par des cercles.
    2. Saisissez les valeurs de hauteur de tous les points de mesure étiquetés avec des barres.
    3. Saisissez la hauteur et la largeur du cube M.
    4. S1, S2, S5, K5, K5+: Si un nouvel interrupteur de fin de course en Y ou une vis à billes a été installé(e), saisissez les valeurs de hauteur des surfaces inclinées A, B.
  3. Pour confirmer votre saisie, sélectionnez l'icône suivante :
    • La fenêtre active se ferme. Une boîte de dialogue s'ouvre.
  4. Confirmez le message actif.

Étape 5 : Vérifier l’étalonnage

  • Fraisez et mesurez un échantillon d'essai. Vérifiez que les valeurs de mesure sont dans les limites de la tolérance. Fabriquer et mesurer un échantillon de contrôle

    • Si les valeurs de mesure sont dans les limites de la tolérance, l'étalonnage a réussi.
