S'applique à : E5

Monter les blocs et les porte-bloc dans la chambre de travail

Le flux de travail de création de restauration est le suivant :

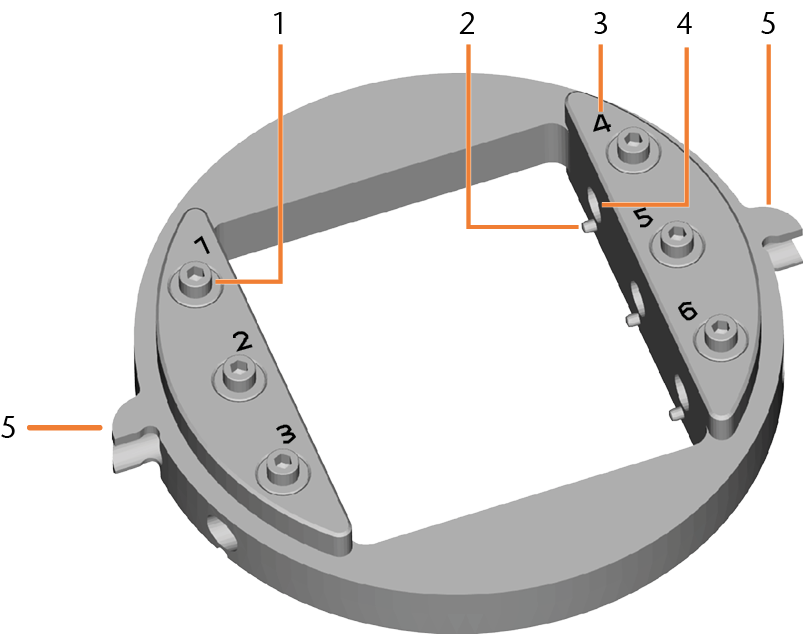

Montage de blocs sur le porte-blocs

Vous pouvez monter jusqu'à 6 blocs sur le porte-bloc.

1. ATTENTION !Portez des gants.

AVIS ! Ruptures d’outils et résultats d’usinage erronés en cas d’affectation incorrecte de bloc.

2. Le type de bloc, le nombre de blocs et les positions de blocs doivent correspondre à la tâche correspondante dans DentalCAM.

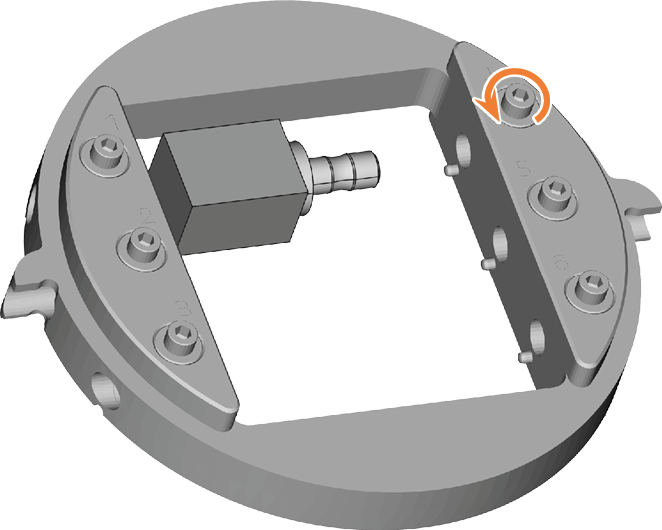

3. Desserrez la vis de fixation à la position souhaitée avec le tournevis dynamométrique fourni.

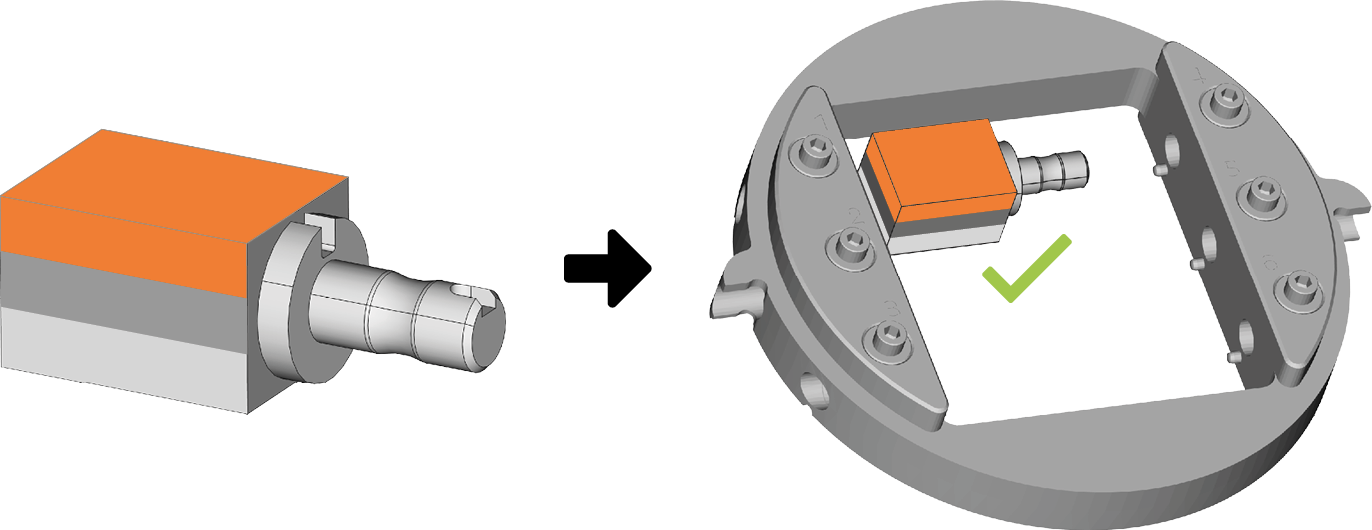

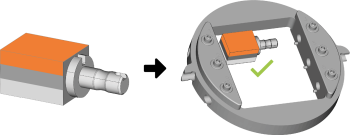

4. Si le bloc est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.

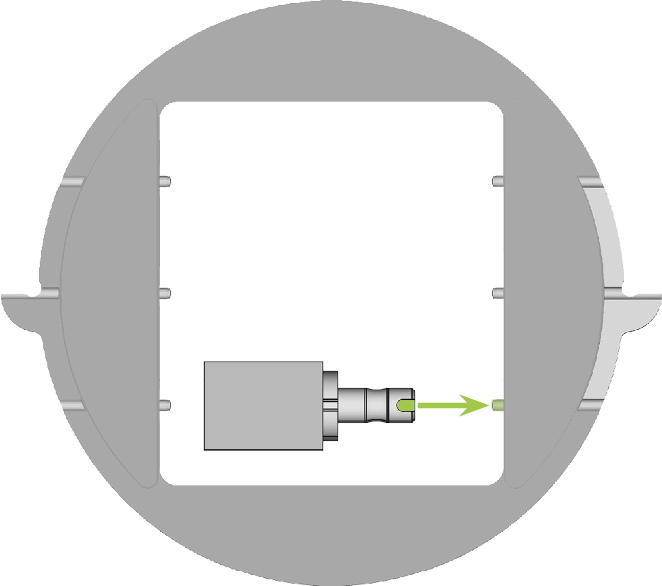

5. Positionnez le bloc de manière à ce que la tige de positionnement du porte-bloc (repères de gauche) se trouve dans la rainure de l’arbre du bloc (repère de droite).

6. Insérez l'arbre du bloc dans la position souhaitée dans le porte-blocs jusqu'à ce qu'il soit bien en place.

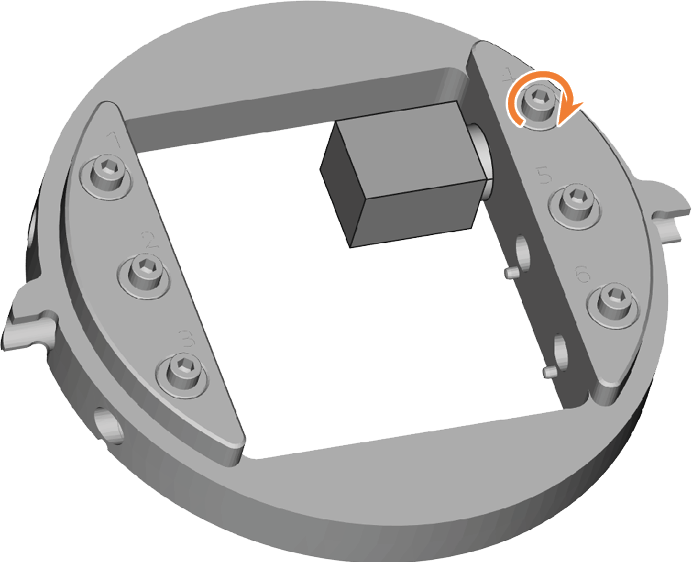

7. Utilisez le tournevis dynamométrique fourni pour fixer le bloc à l’aide de la vis de fixation. Resserrez la vis fermement.













Montage du support de pièces brutes dans la chambre de travail

1. ATTENTION !Portez des gants.

2. Ouvrez la porte de la chambre de travail.





3. Desserrez les 2 vis de fixation du porte-pièce sans les dévisser.

4. Retirez la pièce brute du porte-pièce, le cas échéant.

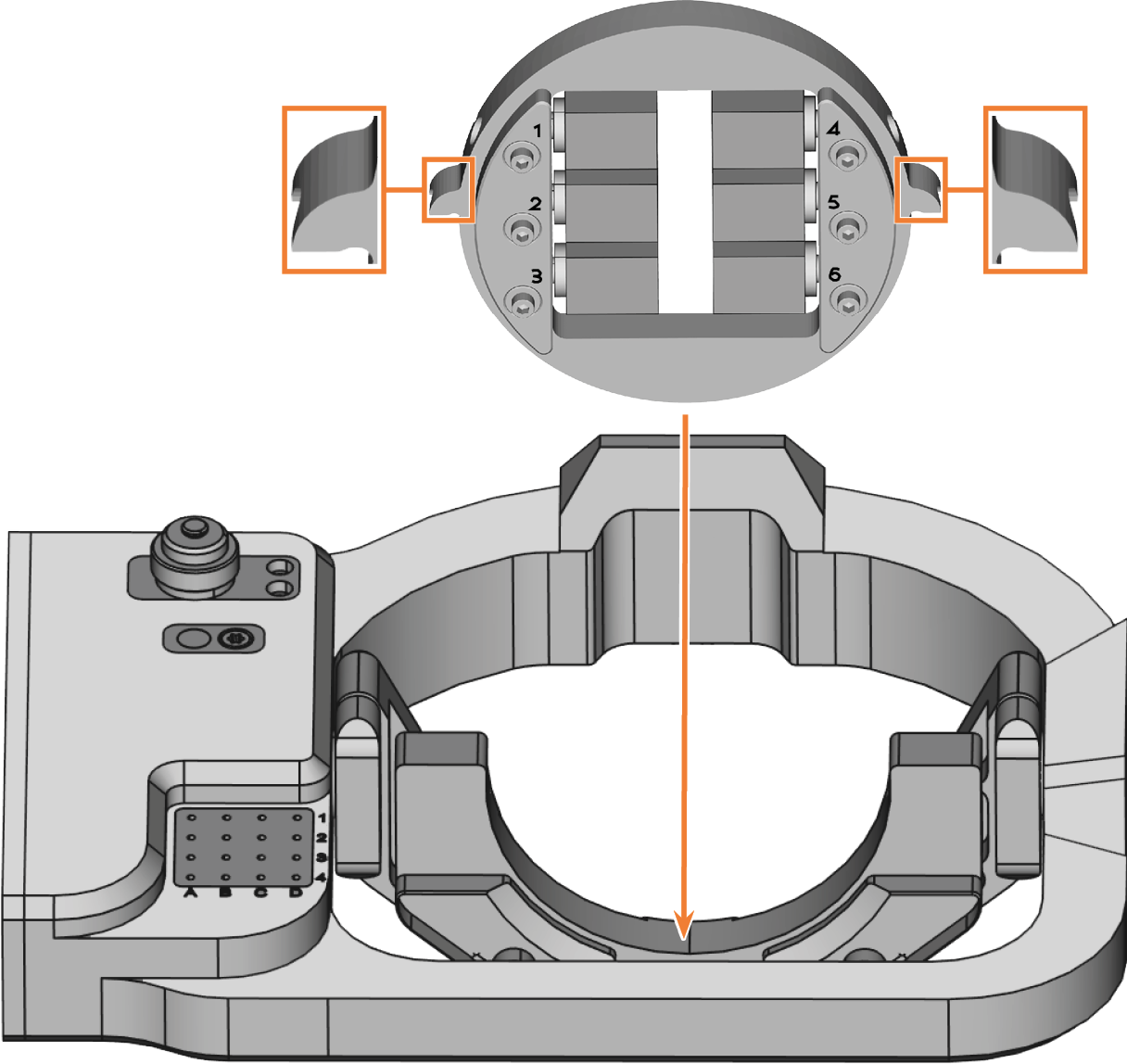

5. Orientez le porte-bloc de sorte que les numéros de position soient face à vous.

   Les côtés plats des aides au positionnement sont alors orientés vers le bas.

6. Insérez le porte-bloc dans le porte-pièce par le haut.

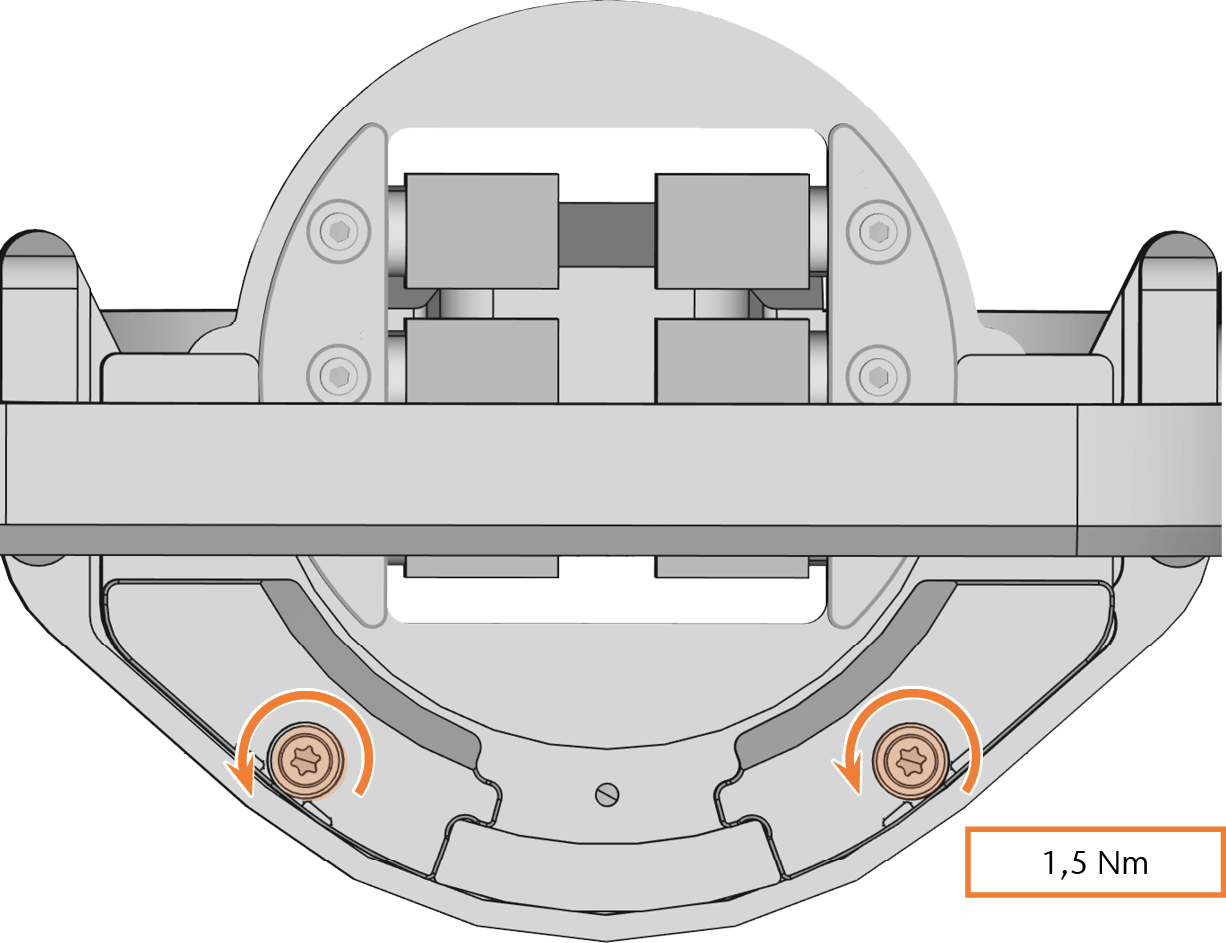

7. Serrez les vis de fixation avec le tournevis dynamométrique (1,5 Nm).

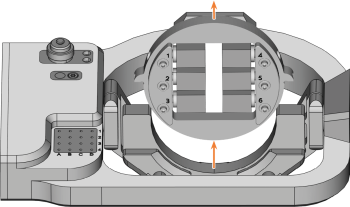

Retirer le porte-bloc de la chambre de travail

1. ATTENTION !Portez des gants.

2. Ouvrez la porte de la chambre de travail.





3. Desserrez les 2 vis de fixation du porte-pièce sans les dévisser.

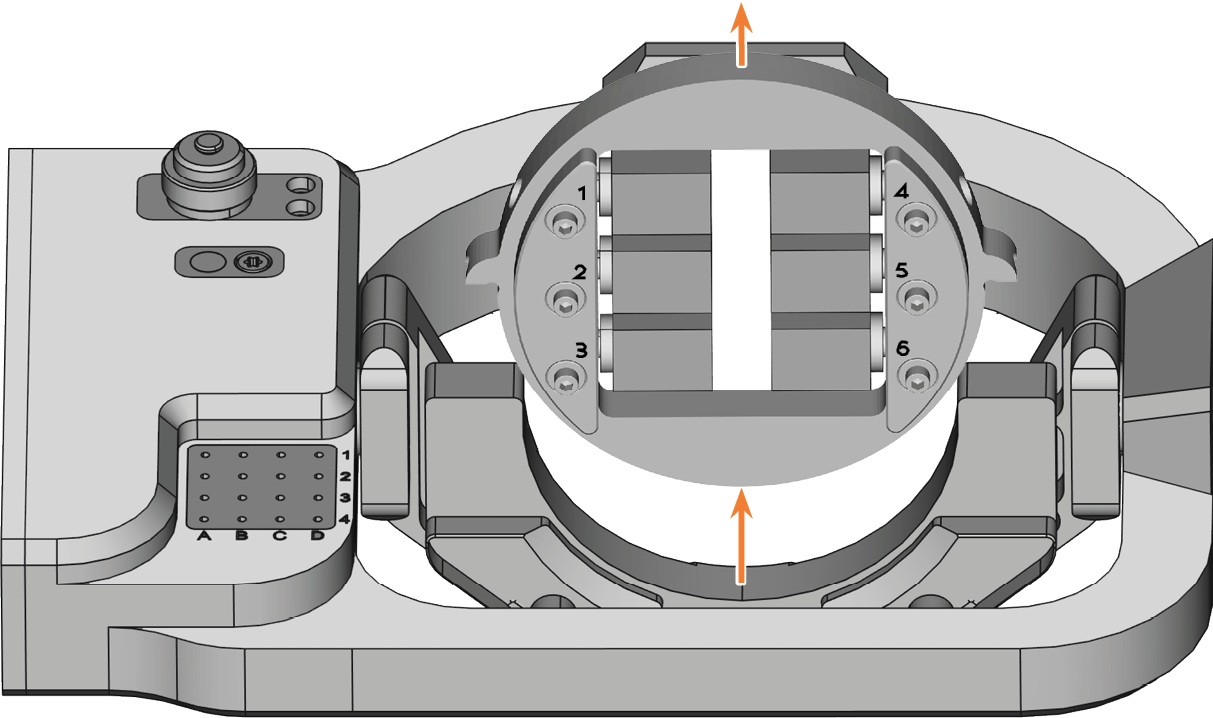

4. Retirez le porte-bloc du porte-pièce.









Retirez les blocs du porte-bloc

1. ATTENTION !Portez des gants.

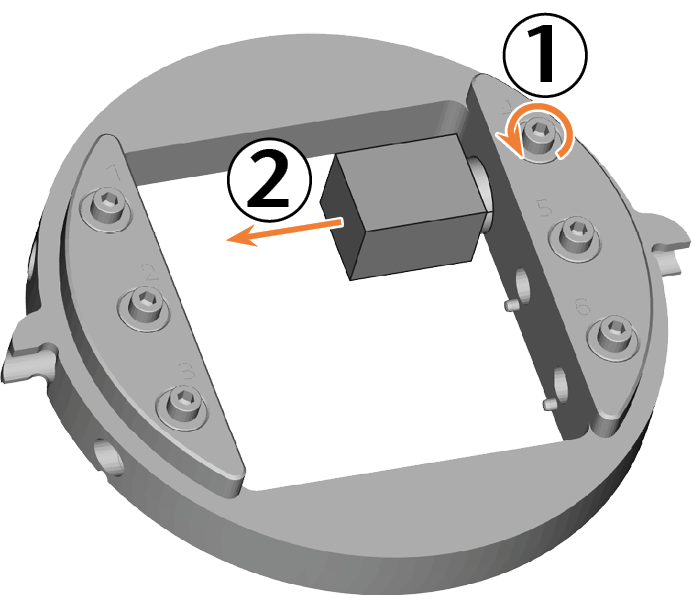

2. Utilisez la clé dynamométrique fournie pour desserrer la vis de fixation à la position souhaitée.

3. Retirez le bloc du porte-bloc.
