S'applique à : E5

Montage des disques dans la chambre de travail

Le flux de travail de création de restauration est le suivant :

1. ATTENTION !Portez des gants.

2. Ouvrez la porte de la chambre de travail.

3. Desserrez les 2 vis de fixation du porte-pièce sans les dévisser.

4. Retirez la pièce brute du porte-pièce, le cas échéant.









5. Utilisez le disque comme suit :

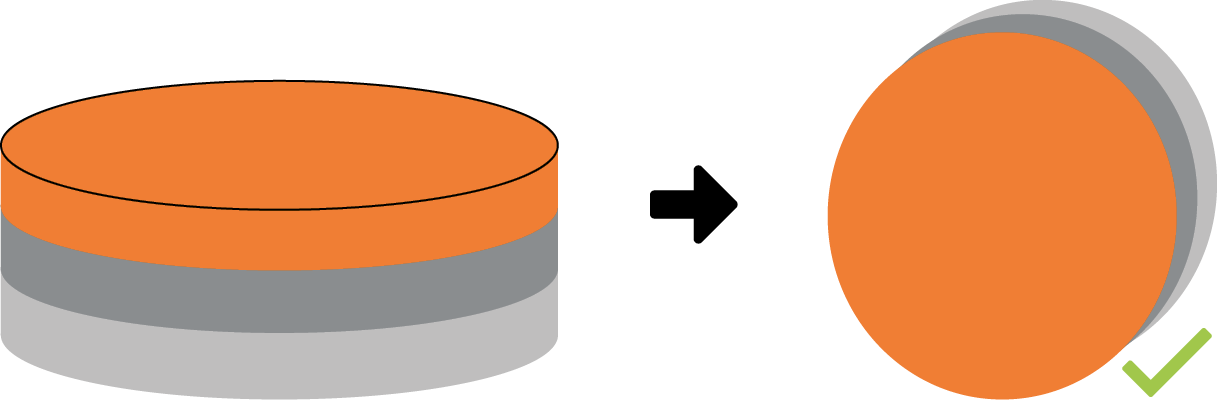

1. Si le disque est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure vous pointe.

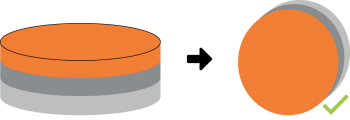

   Pièce brute multicouche

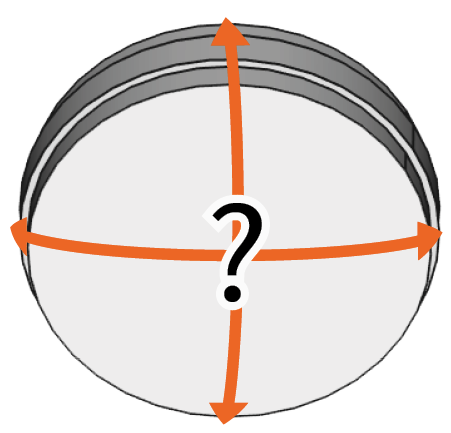

2. Si le disque a été modifié précédemment, assurez-vous que :
   • La face avant d'origine est tournée vers l'avant.
   • Si le disque pour une remise en place plus sécurisée avec DentalCNC a été surligné, assurez-vous que le repère est dans la position indiquée ci-dessous.


Marquage pour un resserrage sûr indiqué en orange

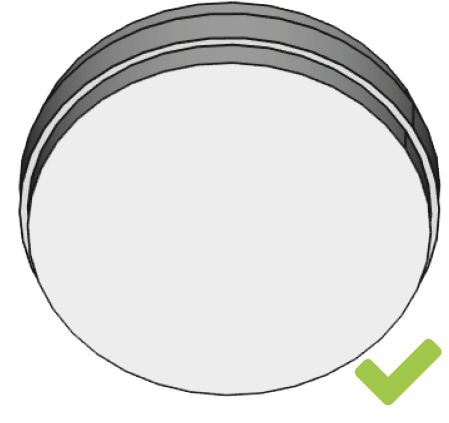

Disque non usiné

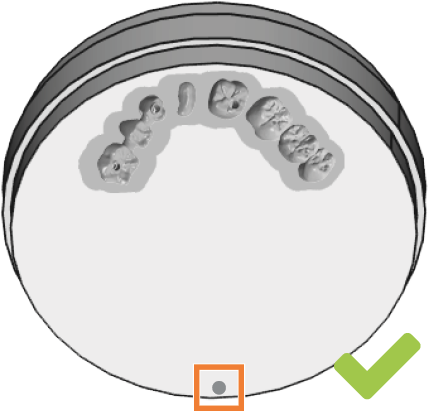

Disque usiné



Marquage pour un resserrage sûr indiqué en orange

Disque multicouche

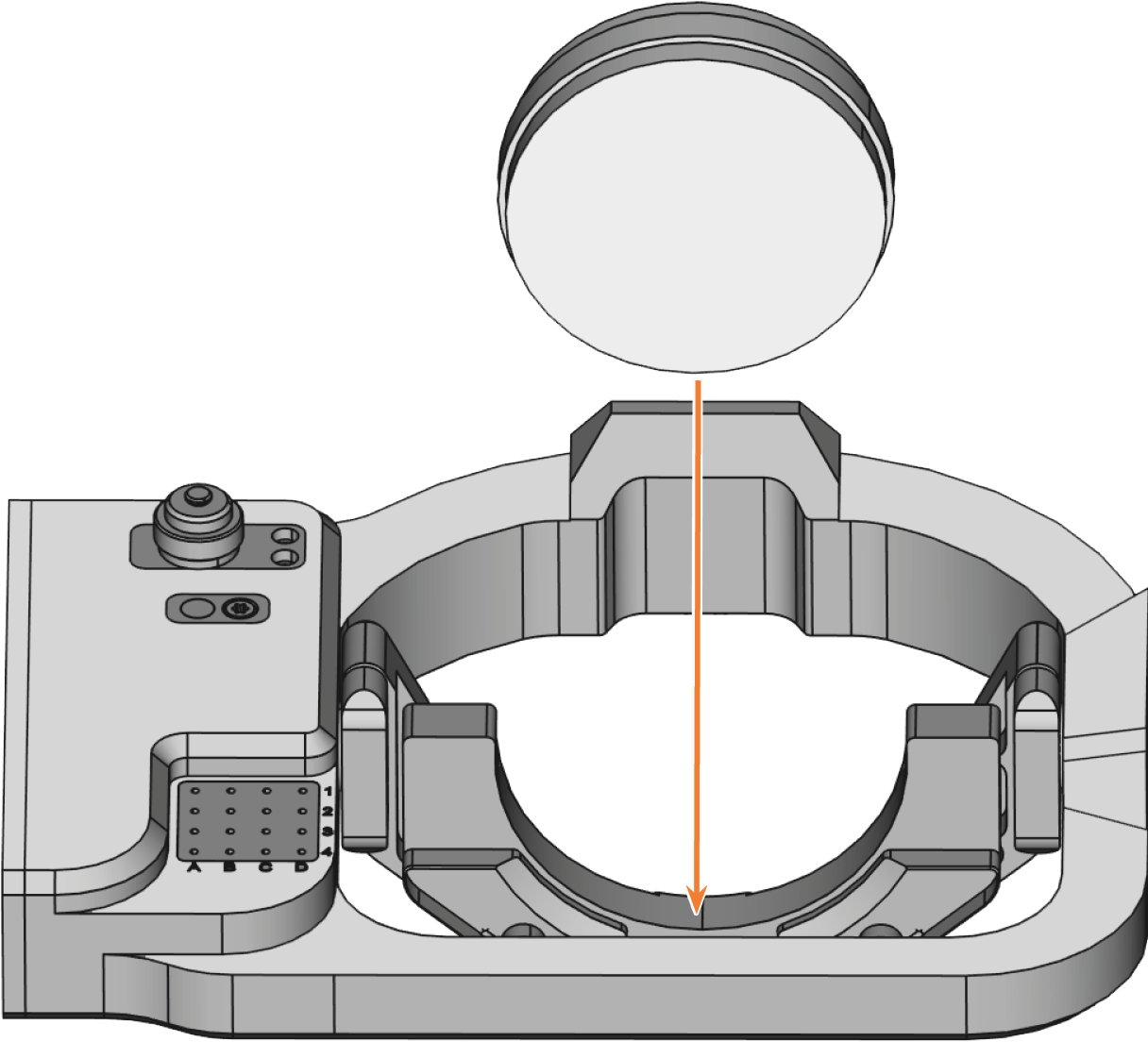

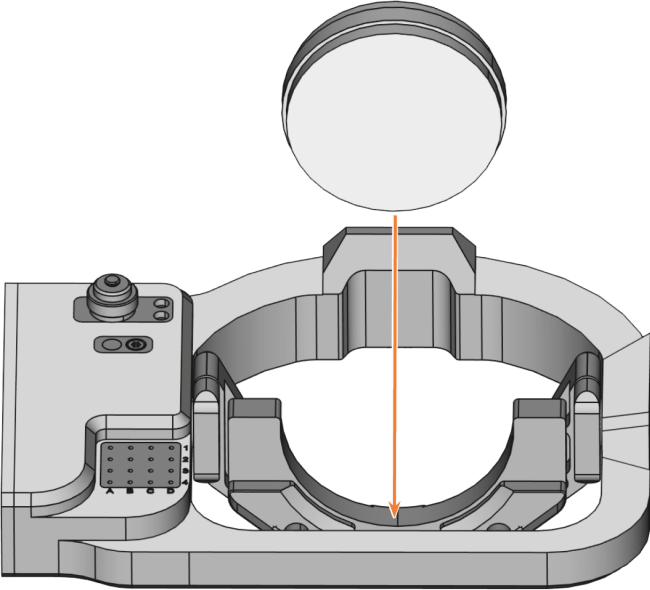

3. Insérez le disque dans le support par le haut.

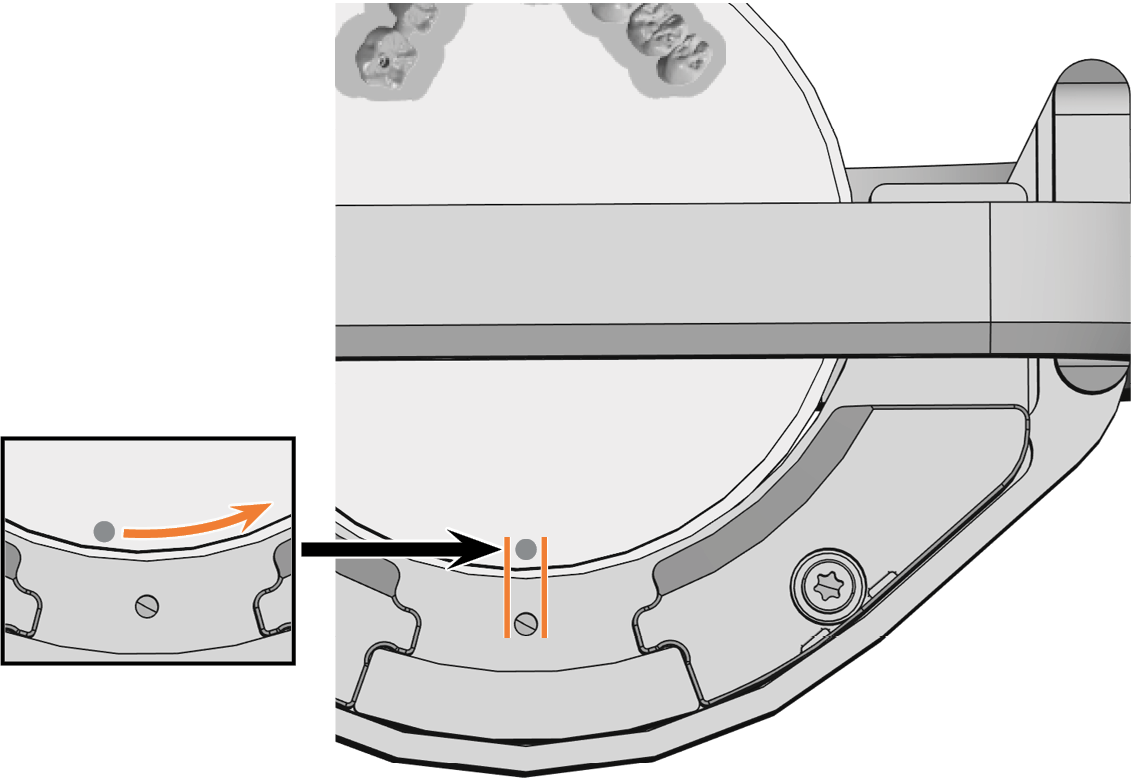

6. Tournez avec précaution les pièces brutes déjà usinées de sorte que le marquage sur la pièce brute se trouve exactement au-dessus du marquage sur le porte-pièce.





AVIS ! Disques endommagés par des résidus d’usinage et une mauvaise fixation

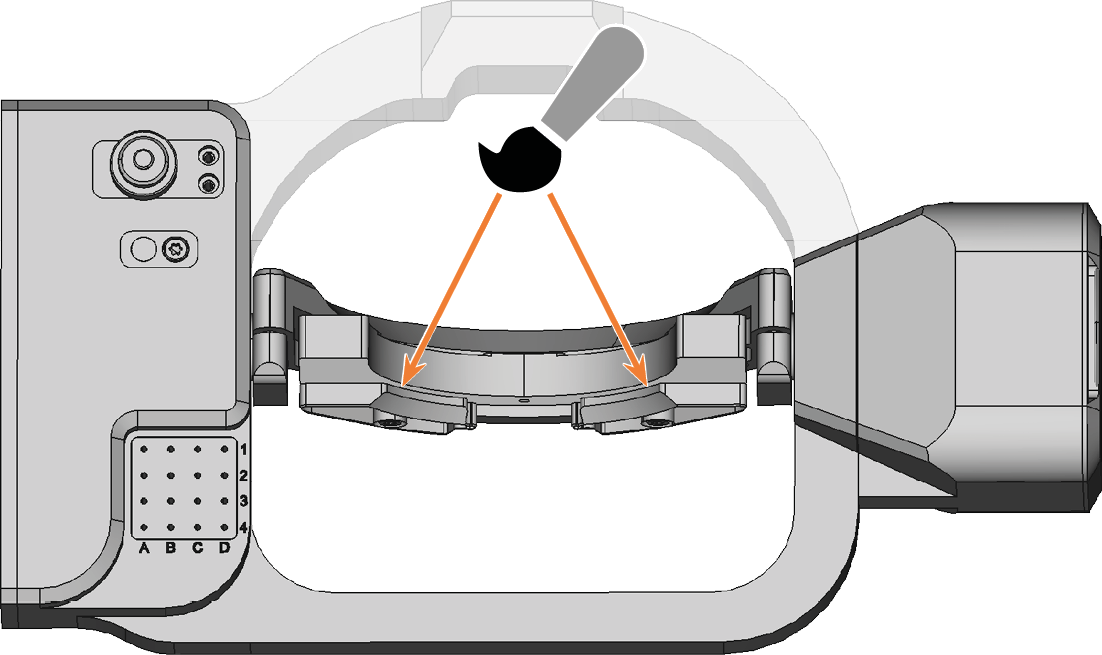

7. Enlevez les résidus d’usinage de l’arrière des éléments de serrage à l’aide d’une brosse. N’utilisez pas d’air comprimé !

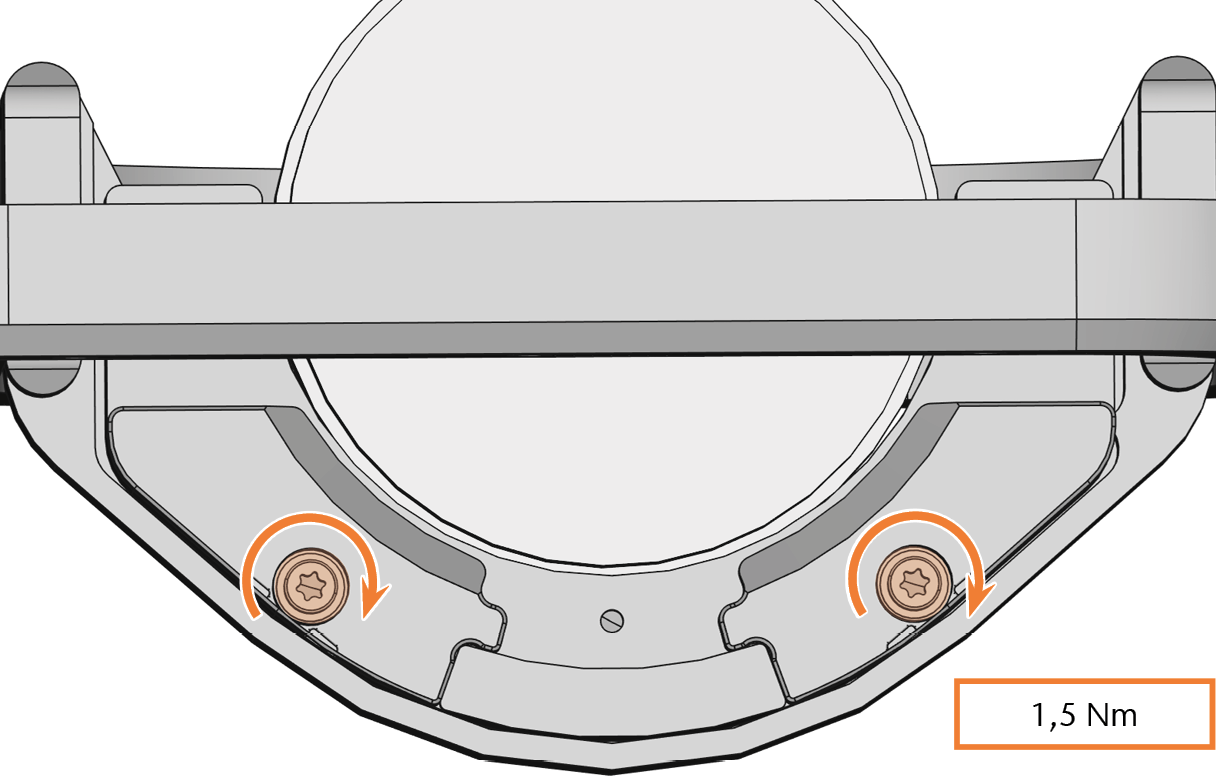

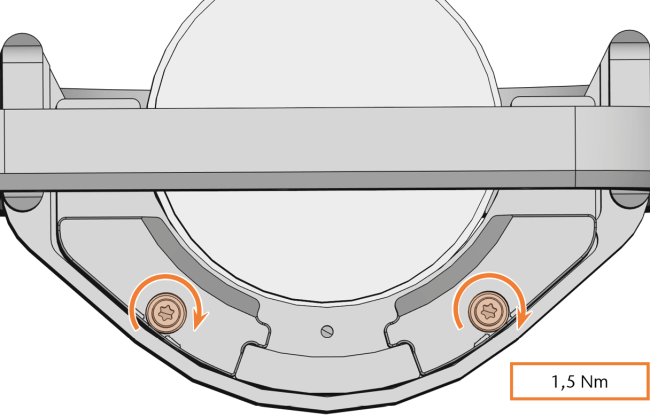

8. Vissez les vis de fixation (marquées en orange) avec le tournevis dynamométrique fourni (1,5 Nm) de la manière suivante :

   1. Vissez la vis gauche sans déclencher le limiteur de couple.

   2. Vissez la vis droite sans déclencher le limiteur de couple.

   3. Vissez fermement la vis gauche.

   4. Vissez fermement la vis droite.

Couple
1,5 Nm Si le matériau est moins stable, comme la zircone, vous pouvez utiliser un couple plus faible.









Retirer les disques

1. ATTENTION !Portez des gants.

2. Ouvrez la porte de la chambre de travail.

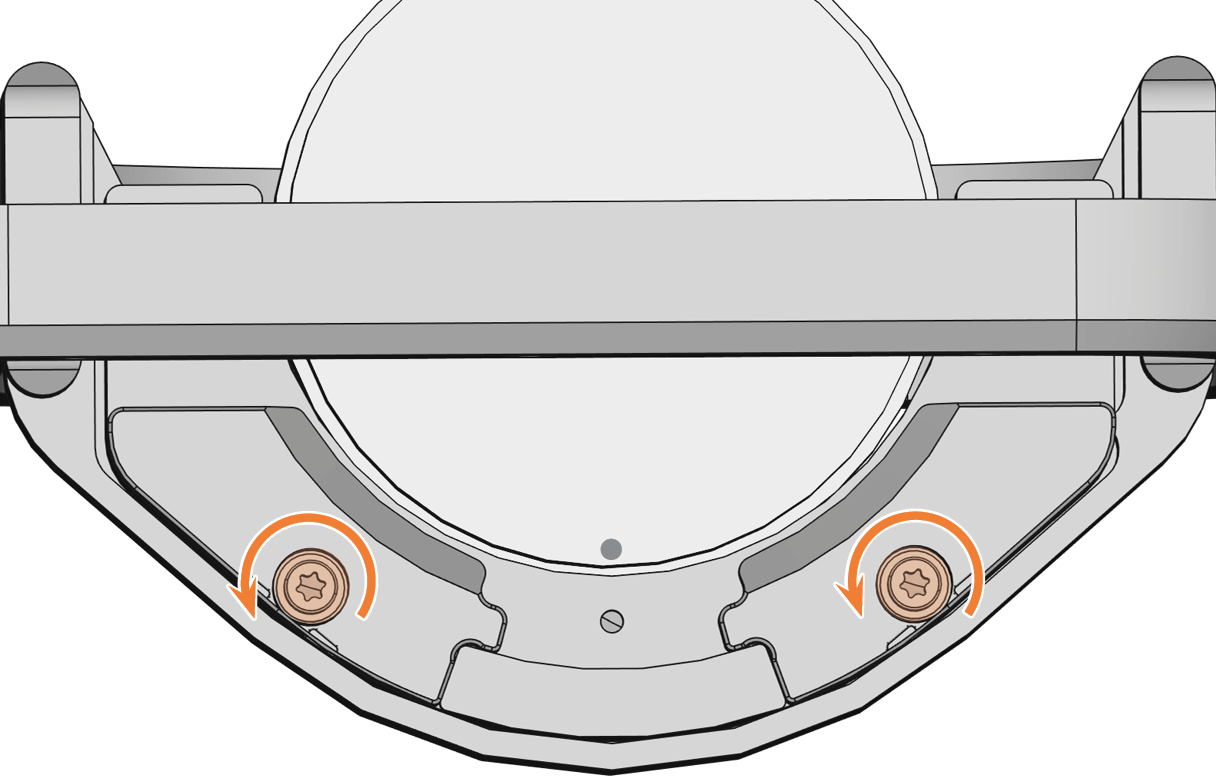

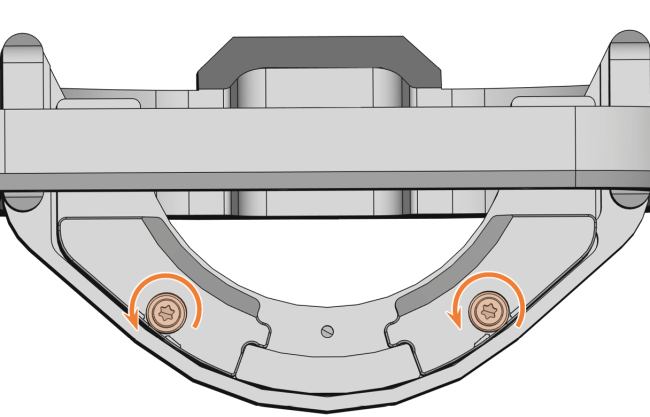

3. Desserrez les 2 vis de fixation sans les dévisser.

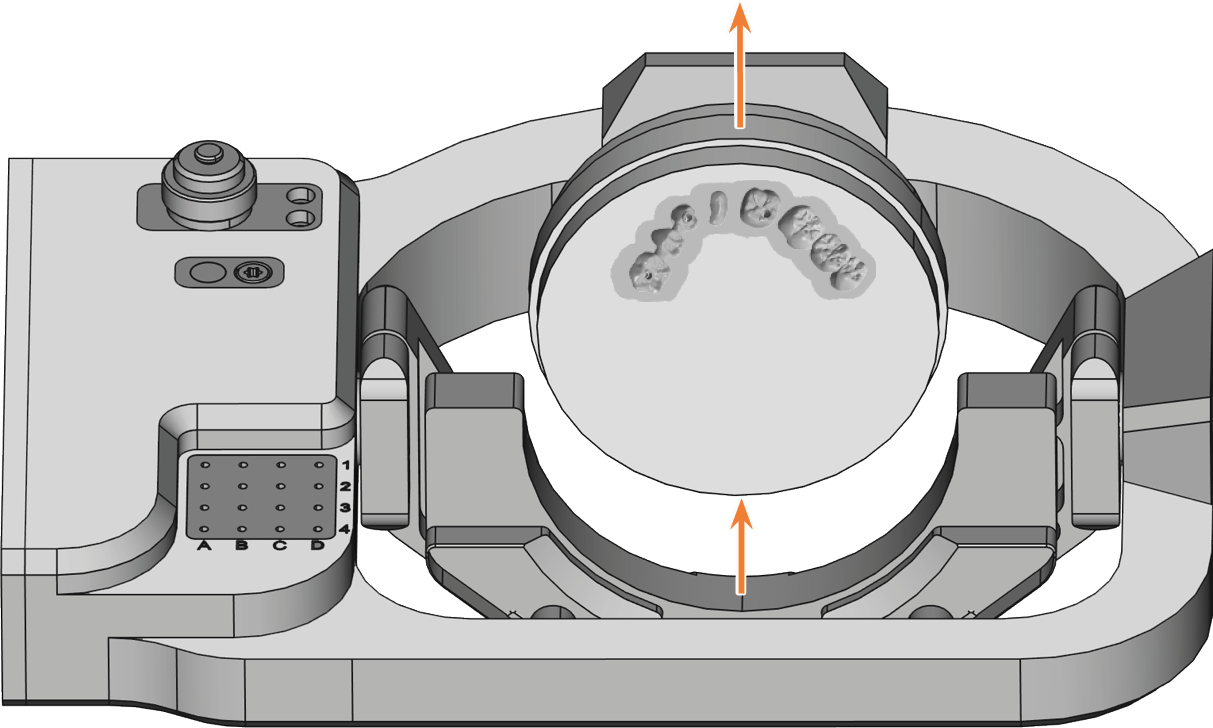

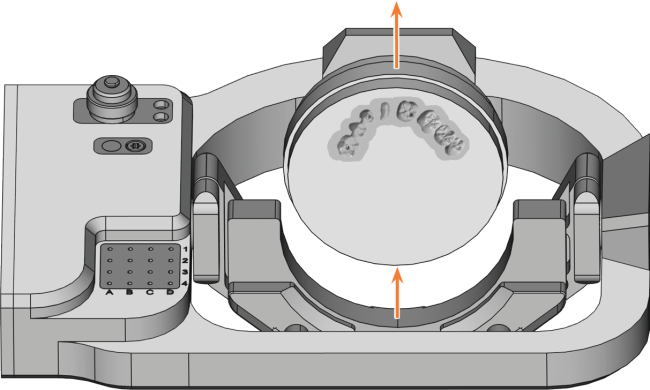

4. Retirez le disque du support de pièces brutes.
