Vue d'ensemble de la machine
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

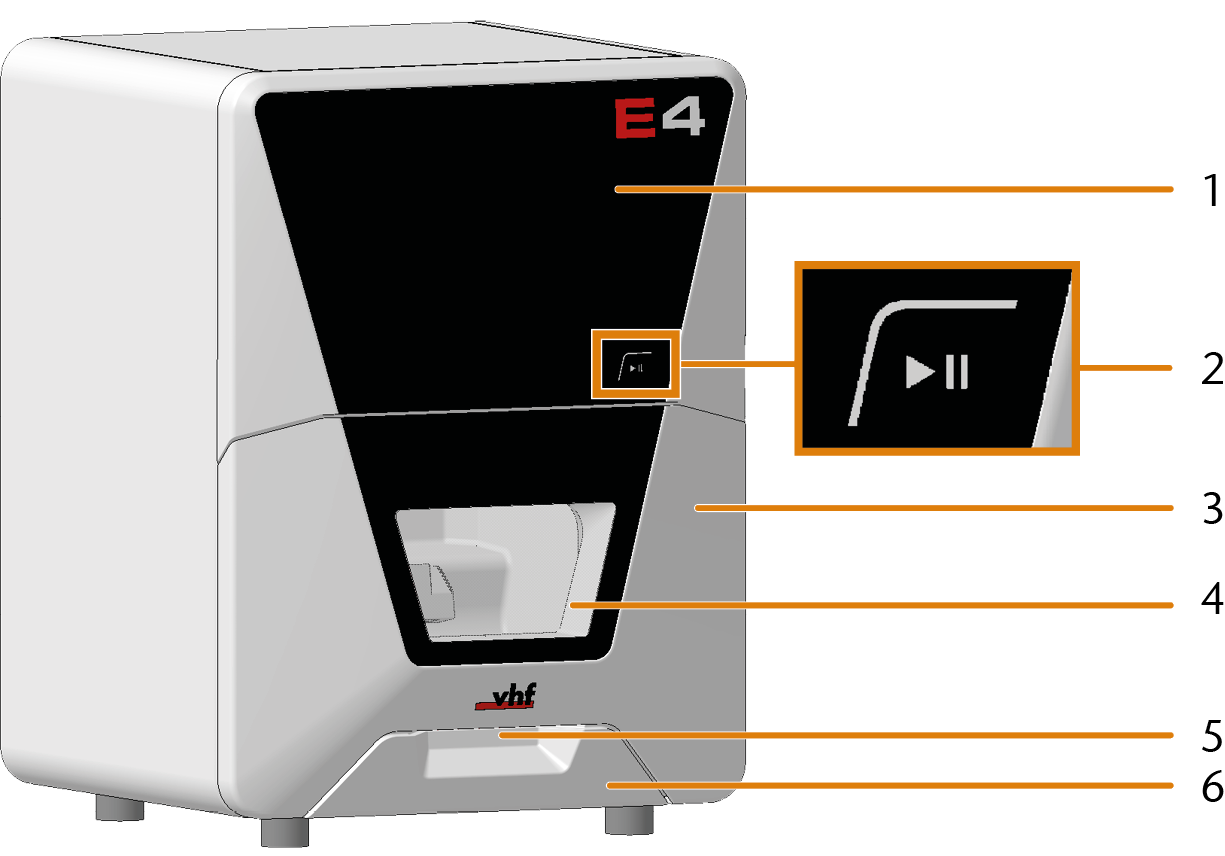

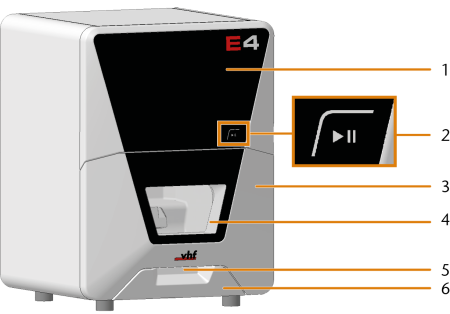

Côté avant de la machine
-
Couvercle pour accéder à l’intérieur de la machine
-
Touche de démarrage
-
Porte de la chambre de travail
-
Fenêtre d’observation de la chambre de travail
-
Poignée encastrée de la porte de la chambre de travail
-
Réservoir de liquide de refroidissement ou réservoir de l’usinage à sec
Réservoir de liquide de refroidissement et réservoir de l’usinage à sec

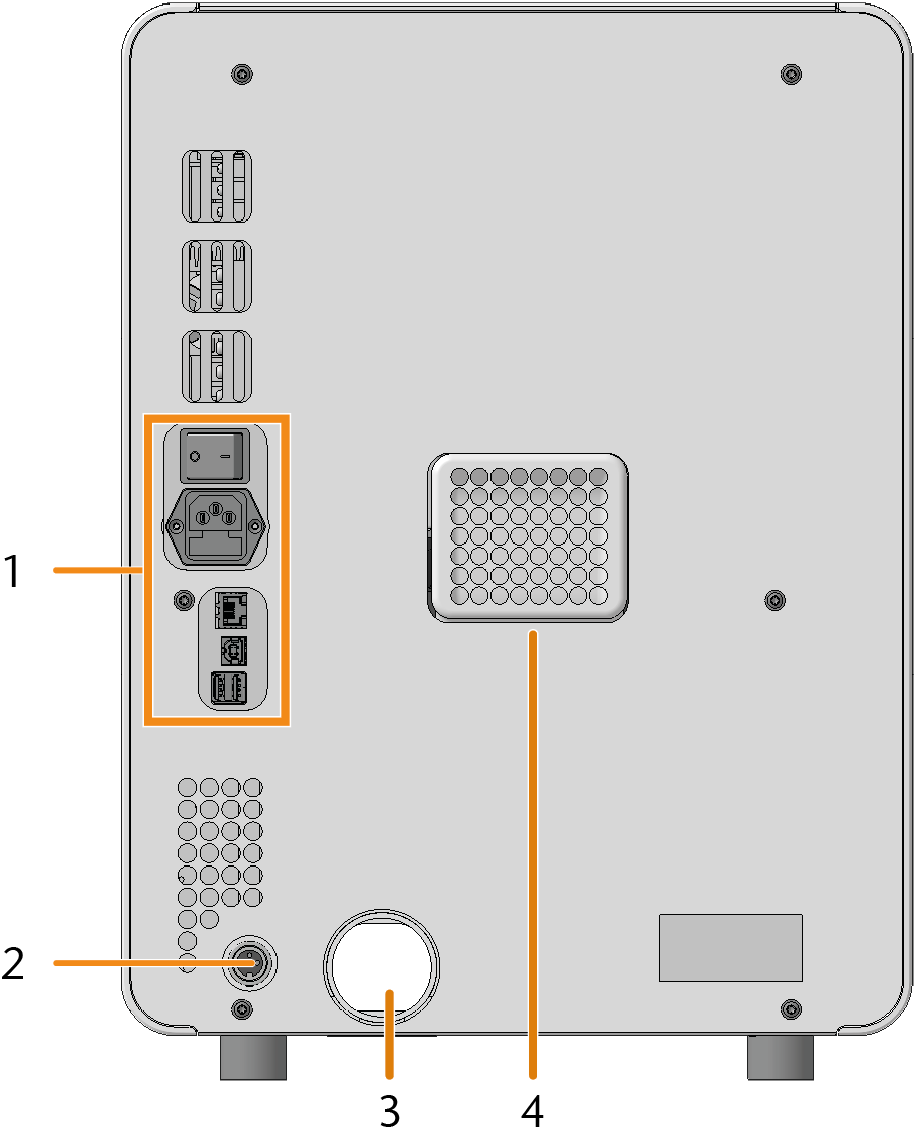

Côté arrière de la machine
-
Panneau de connexion
-
Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)
-
Raccord d'aspiration pour système d’extraction d’air
-
Ouvertures pour la ventilation de la chambre de travail

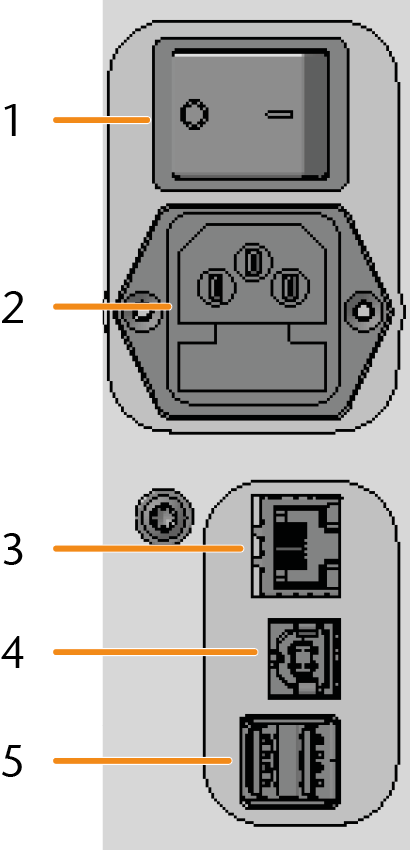

Panneau de connexion
-
Interrupteur principal
-
Raccordement électrique avec fusible en verre T 6,3 A L250 V
-
Port réseau (Ethernet RJ-45)
-
1 x Connexion USB 2.0 type B (pour extensions futures)
-
2 x Connexion USB 2.0 type A (pour extensions futures)

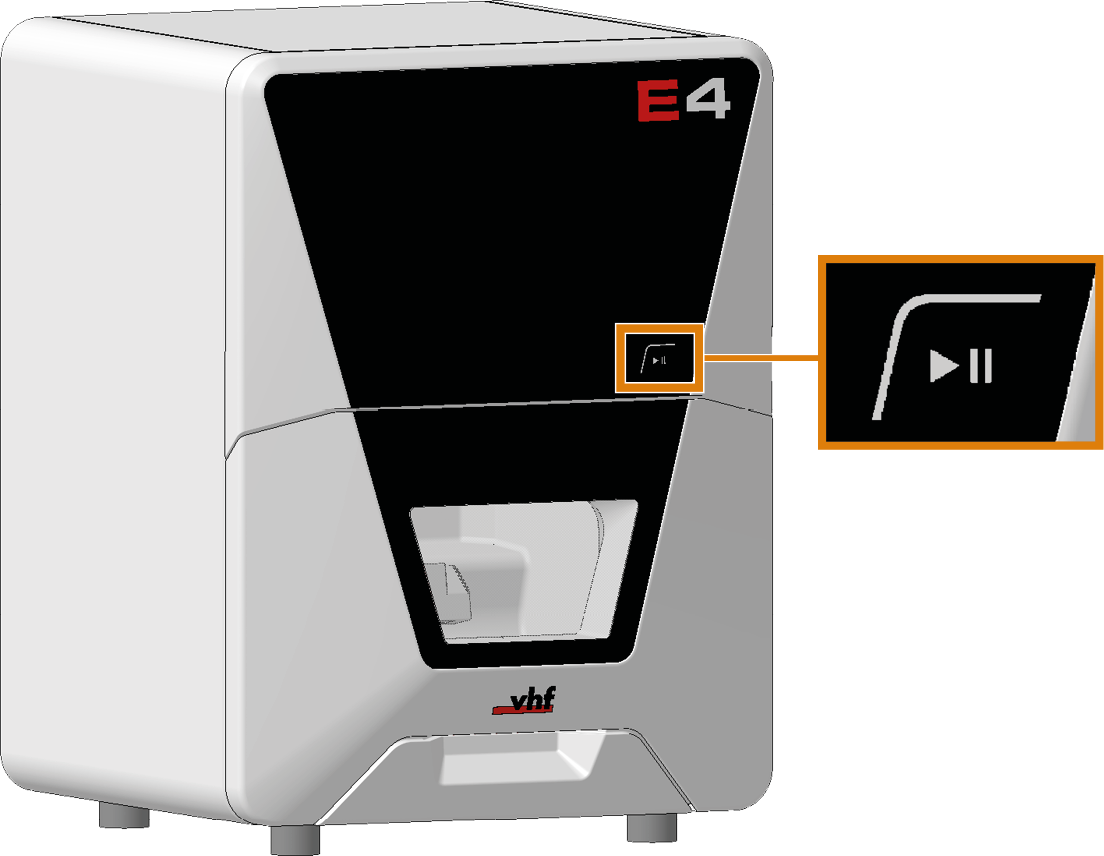

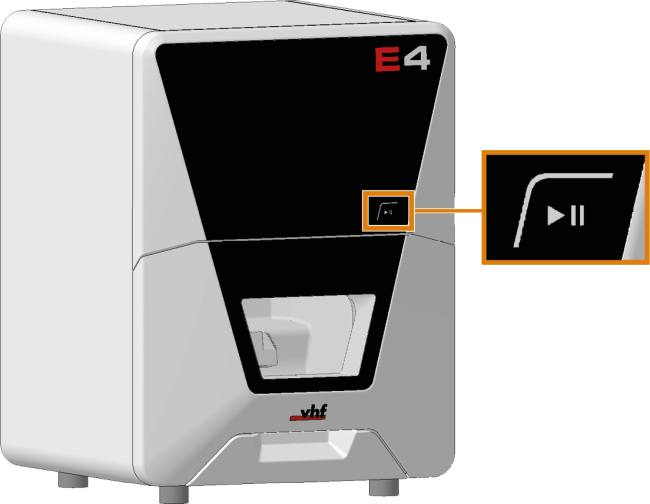

Touche de démarrage
La touche de démarrage permet de démarrer et d’interrompre une tâche.
-
Pour actionner la touche de démarrage, posez le doigt dessus.
N’appuyez pas sur la touche.

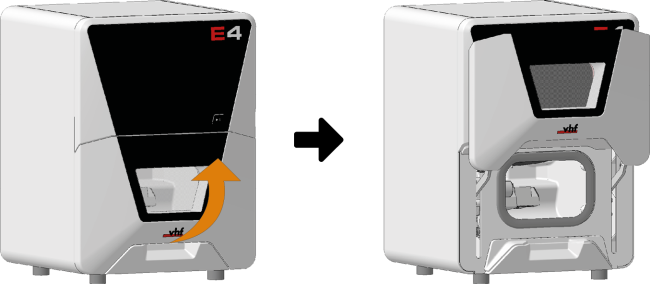

Porte de la chambre de travail
La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine.
Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

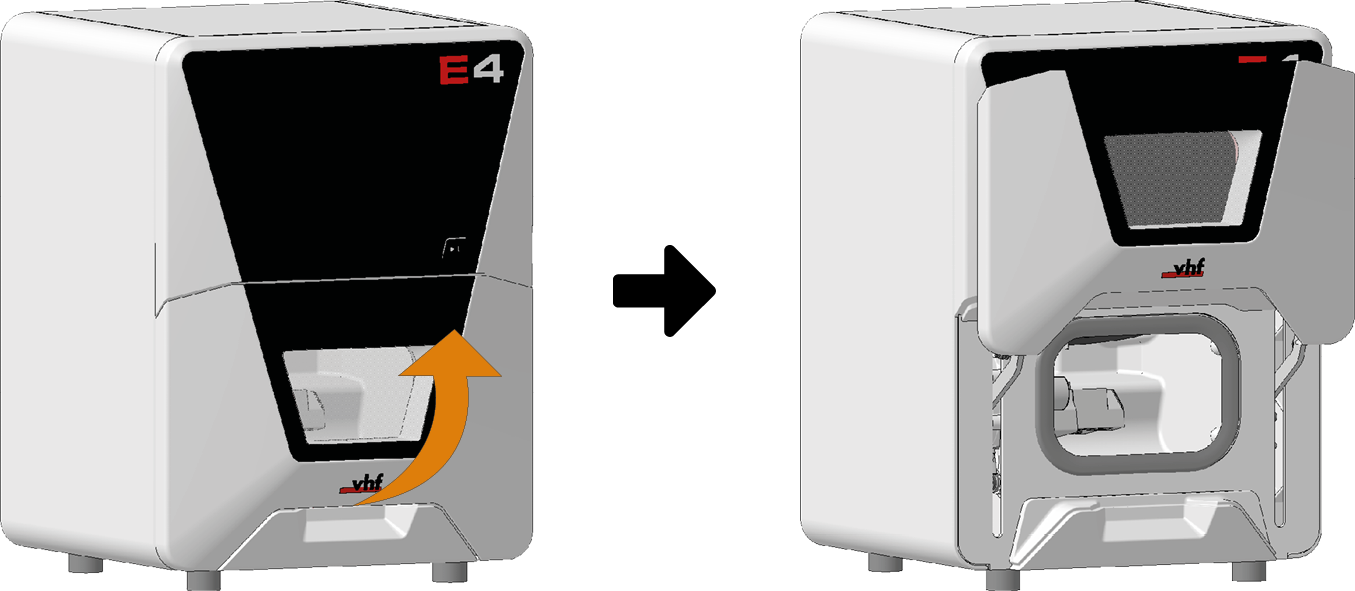

- Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de préhension de la porte.
Levier pour le déverrouillage d’urgence de la porte de la chambre de travail
Sur la face inférieure de la machine se trouve à droite le levier de déverrouillage d’urgence.
Ouverture d'urgence de la porte de la chambre de travail

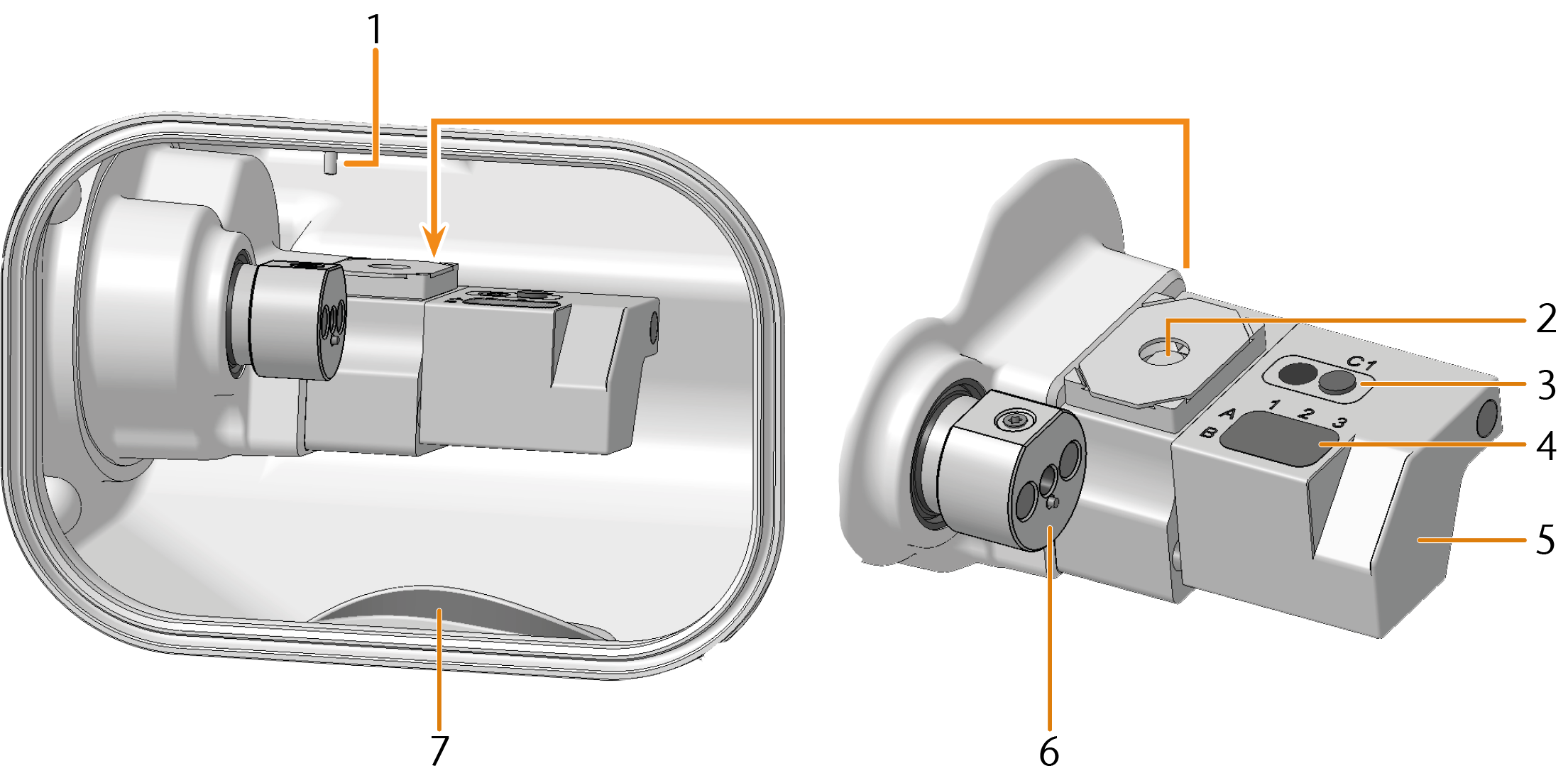

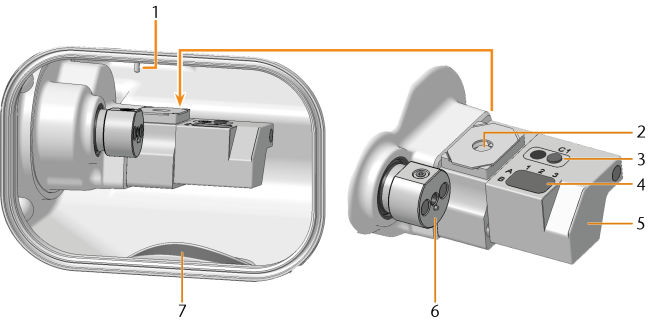

Chambre de travail
Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.
-
Broche avec pince de serrage pour ramasser les outils
-
Palpeur de mesure
-
Insert pour l’AirTool
-
Insertion dans le magasin d'outils
-
Magasin d’outils
Remplacer les inserts du magasin d'outils et les supports correspondants
-
Support de pièces brutes
-
Insert d’écoulement pour l’usinage en milieu humide
Couleurs de l’éclairage de la chambre de travail
|
Couleur |
État |
Porte de la chambre de travail |
|---|---|---|
|
Verte |
La machine est prête. |
déverrouillé |
|
Blanc |
La machine est prête. |
déverrouillé |
|
Bleu |
|
verrouillé |
|
Rouge |
Un problème machine est survenu. |
verrouillé |
Réservoir de liquide de refroidissement et réservoir de l’usinage à sec
Votre E4 utilise les réservoirs interchangeables suivants :
-
Réservoir de liquide de refroidissement pour l’usinage en milieu humide
-
Réservoir de l’usinage à sec (équipement supplémentaire
Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine.)
Vous pouvez obtenir de l'équipement supplémentaire Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine. auprès du service à la clientèle.

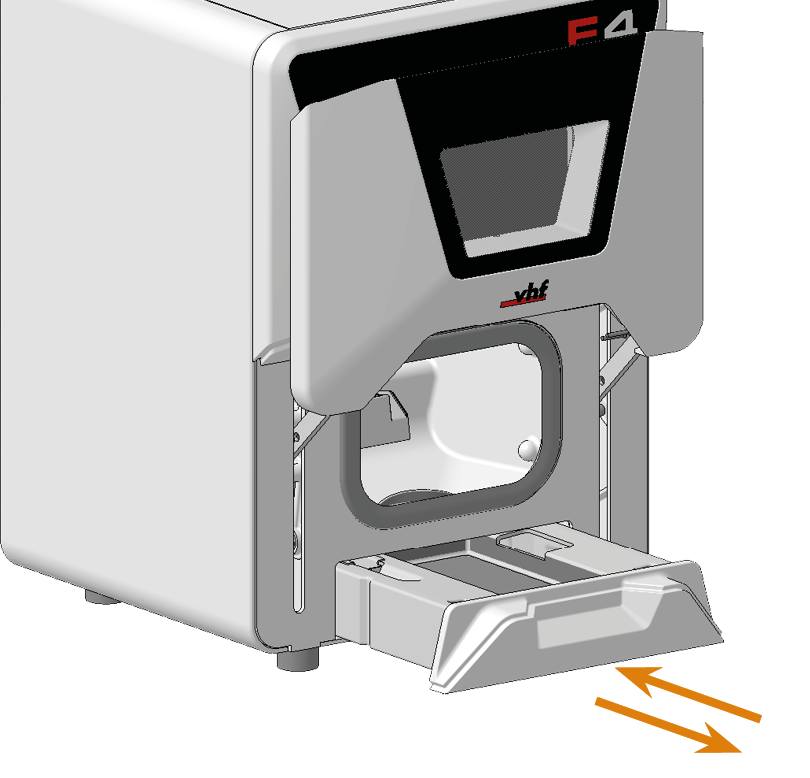

Selon le mode d’usinage, le réservoir requis doit se trouver dans le compartiment situé sous la chambre de travail.
Sans le réservoir de l’usinage à sec, le système d’extraction d’air raccordé ne produit pas le vide nécessaire dans la chambre de travail.
-

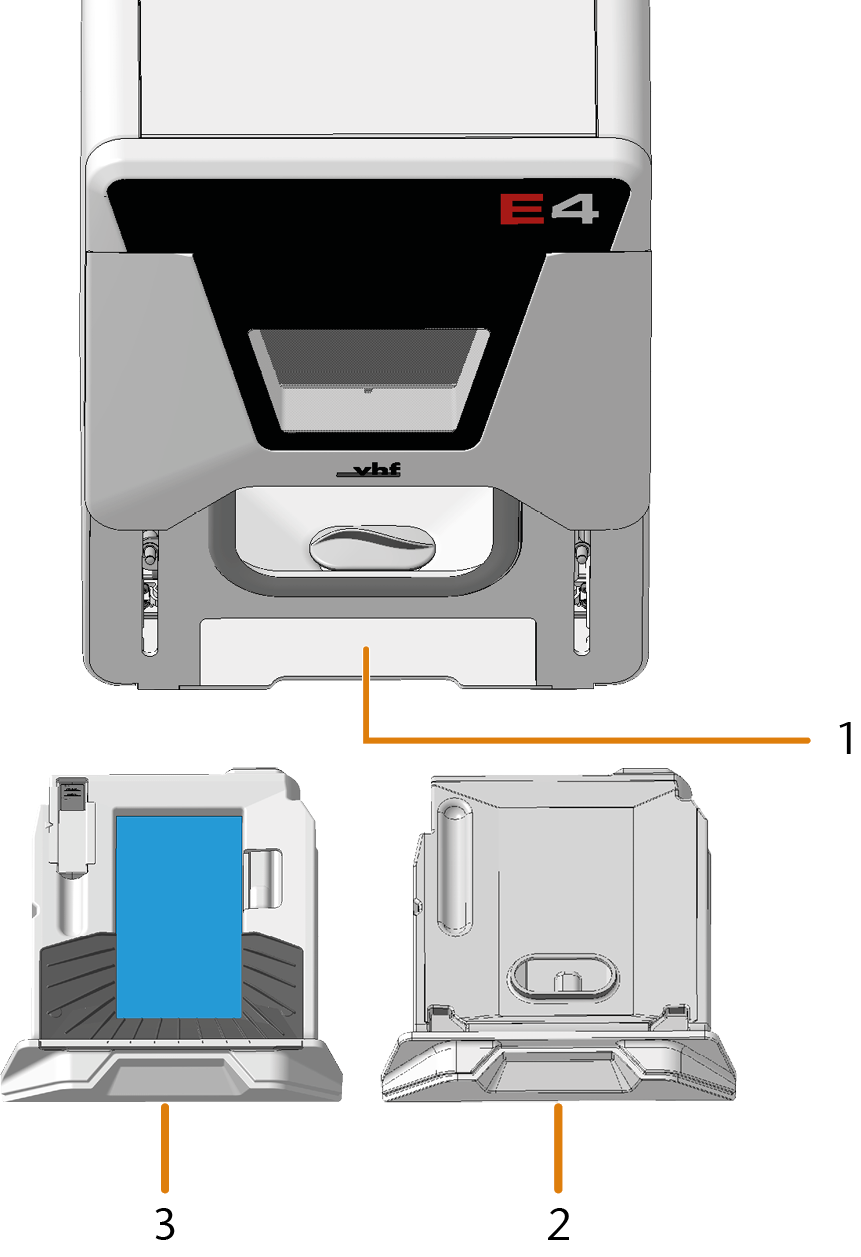

Compartiment pour le réservoir de liquide de refroidissement ou le réservoir de l’usinage à sec
-
Réservoir de l’usinage à sec
-
Réservoir de liquide de refroidissement
De l’usinage à sec à l’usinage en milieu humide
Ajouter du liquide de refroidissement
Changer le liquide de refroidissement et nettoyer le réservoir de liquide de refroidissement

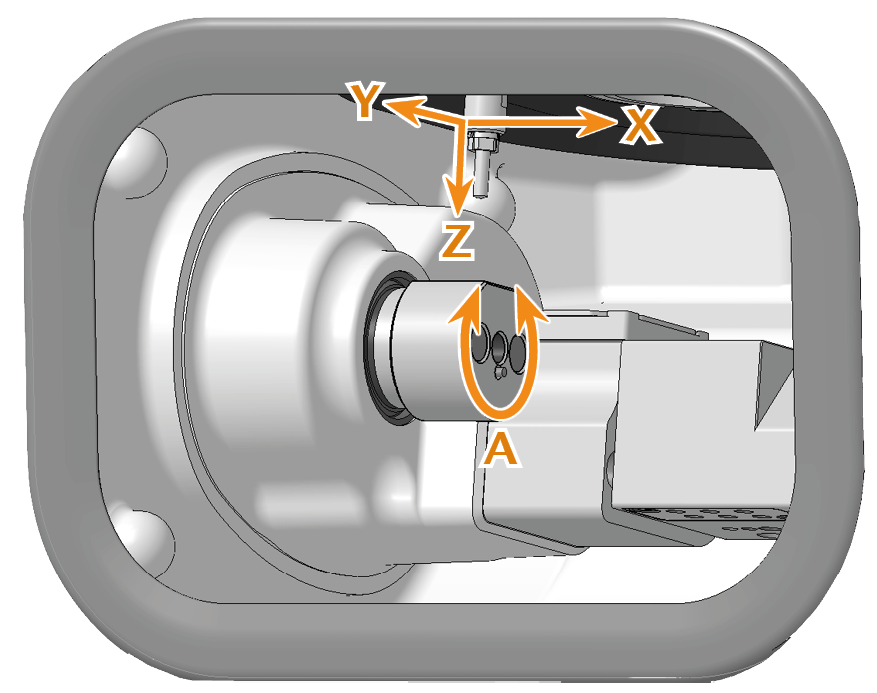

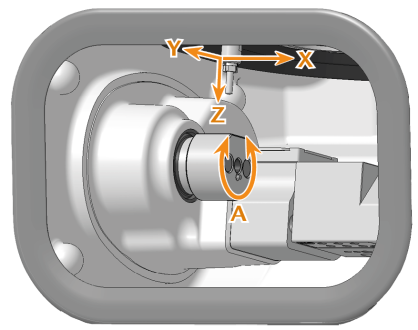

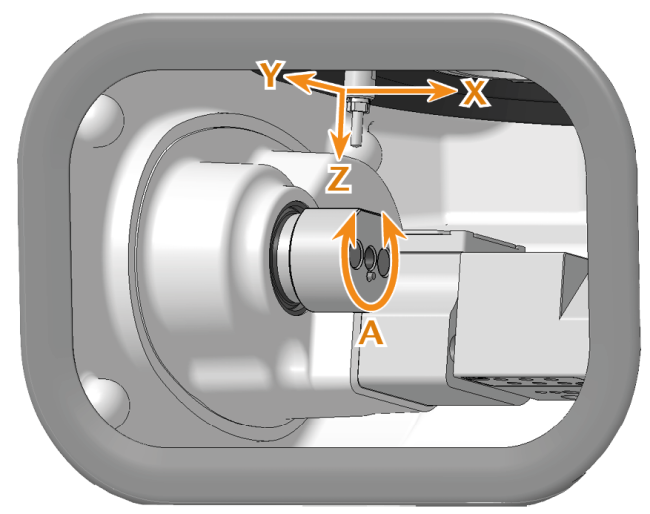

Axes
Cette machine dispose de
-
Axes linéaires X, Y, Z
La broche se déplace le long de ces axes.
-
Axe de rotation A
Le support de pièces brutes tourne selon cet axe.

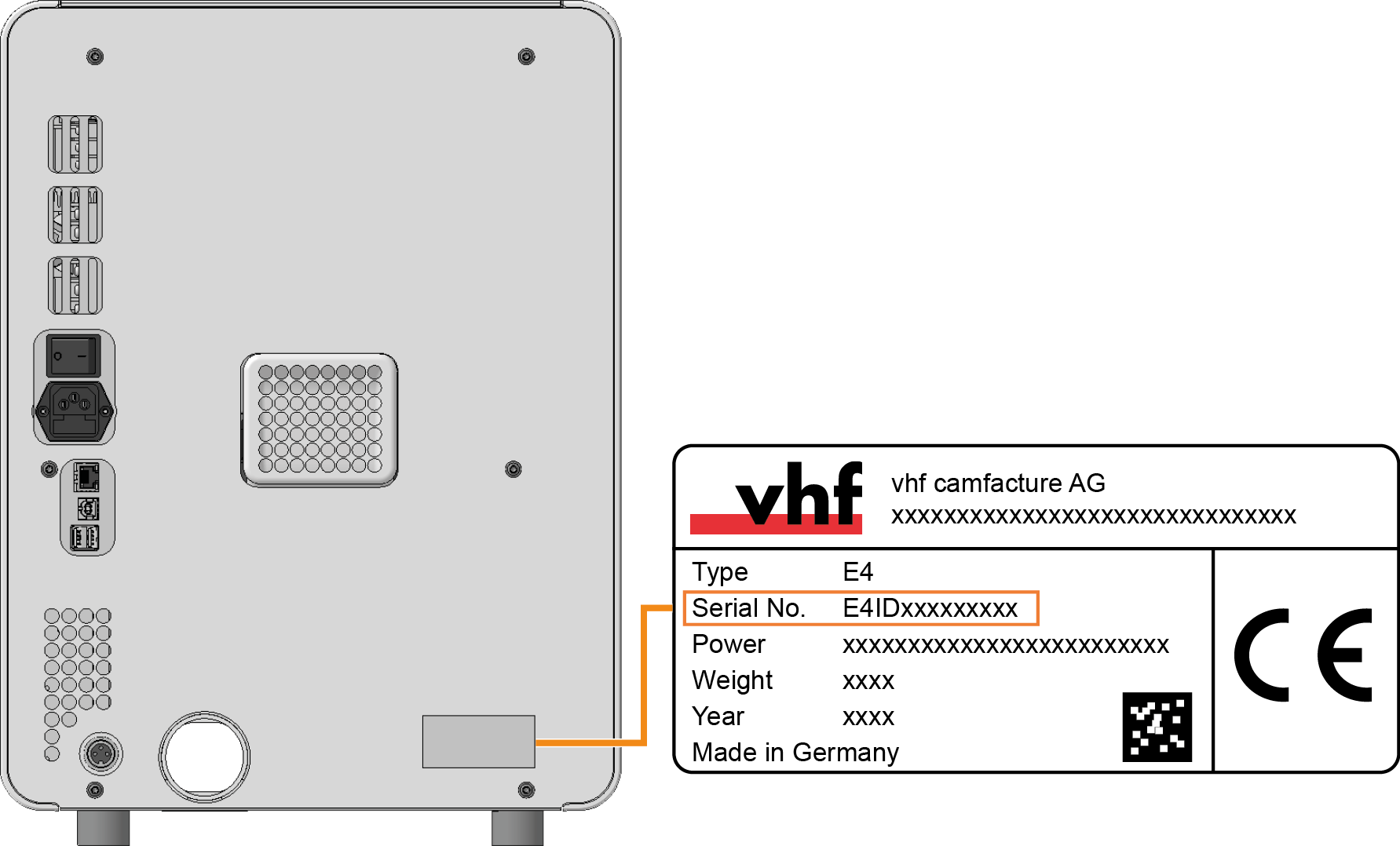

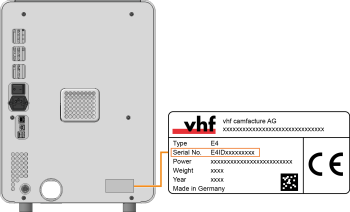

Plaque signalétique et numéro de série
La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant :
Numéro de série sur la plaque d'identification (marqué en orange)
