S'applique à : E4

Remplacer les inserts du magasin d'outils et les supports correspondants

AVIS

Dommages aux machines et outils si tous les outils ne sont pas supprimés.

DentalCNC perce toujours des trous dans tous les magasins d'outils de la chambre de travail.

Si un outil reste dans la chambre de travail, il se produit une collision.

  • Retirez toujours tous les outils de la chambre de travail lors du remplacement des inserts.

  • Remplacez toujours tous les inserts à la fois.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Les nouveaux inserts sont livrés sans trous pour les outils. Les trous doivent être percés dans les inserts avec la machine.

En cas de panne, vous pouvez remplacer les supports des inserts séparément.

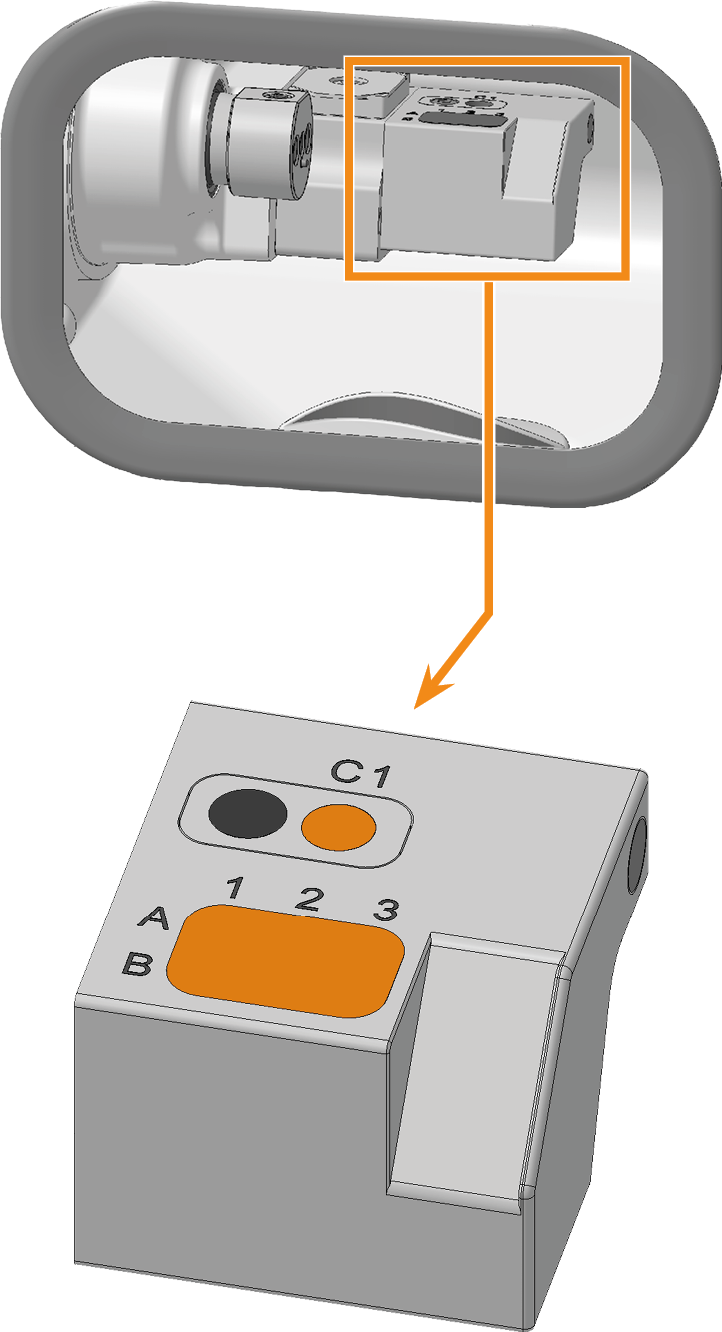

Insert du magasin d'outils et insert AirTool (marqué en orange)

  1. Ayez à portée de main :

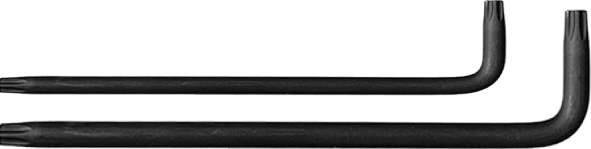

    • 1 x Tournevis à angle TX10 et TX20



    • 1 x Foret pour les positions de l'outil (2,8 mm)



      • Si vous souhaitez remplacer les inserts :

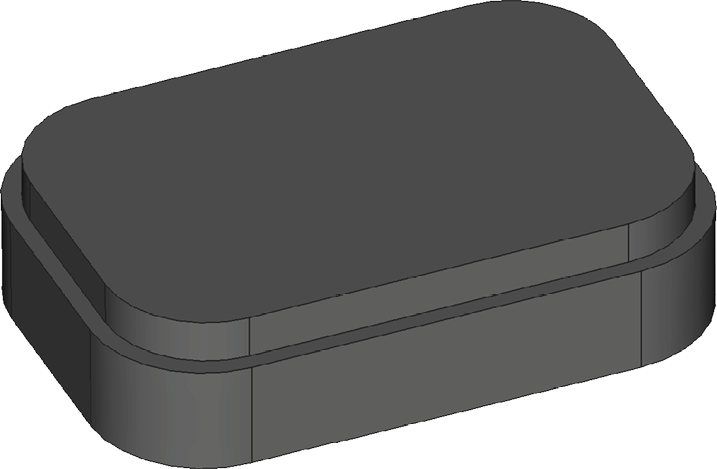

    • 1 x Insert de magasin d'outils pour 16 outils

      1 x Insert de magasin d'outils pour 6 outils



      • et

    • 1 x Insert AirTool



      • Si vous souhaitez remplacer au moins l’un des supports :

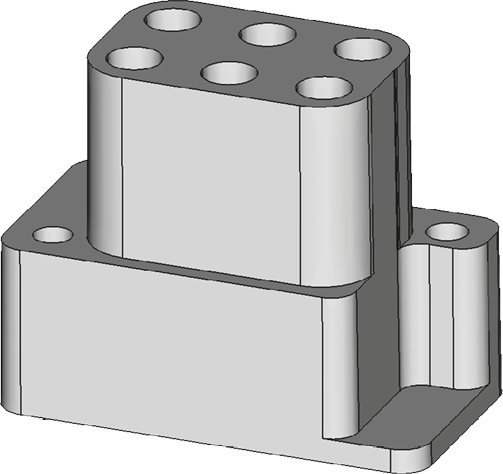

    • 1 x Support pour insert de magasin d'outils



      • et / ou

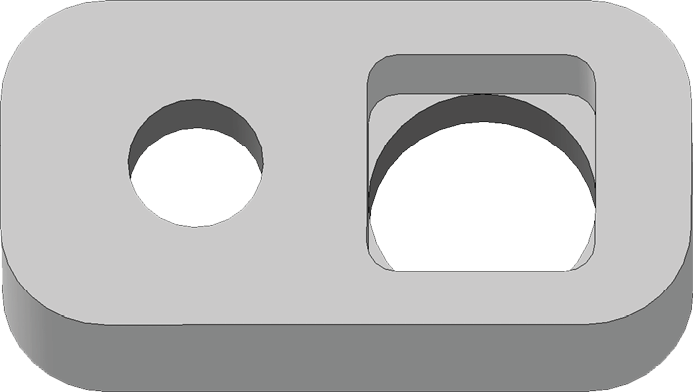

    • 1 x Support pour insert AirTool



  2. Quittez DentalCNC.

  3. Ouvrez la porte de la chambre de travail.

  4. Éteignez la machine via l’interrupteur principal.

  5. ATTENTION !Portez des gants.

  6. Retirez le magasin d'outils du support de magasin d'outils.

  7. AVIS ! Retirez tous les outils du magasin d’outils et l’AirTool de l’insert C1.

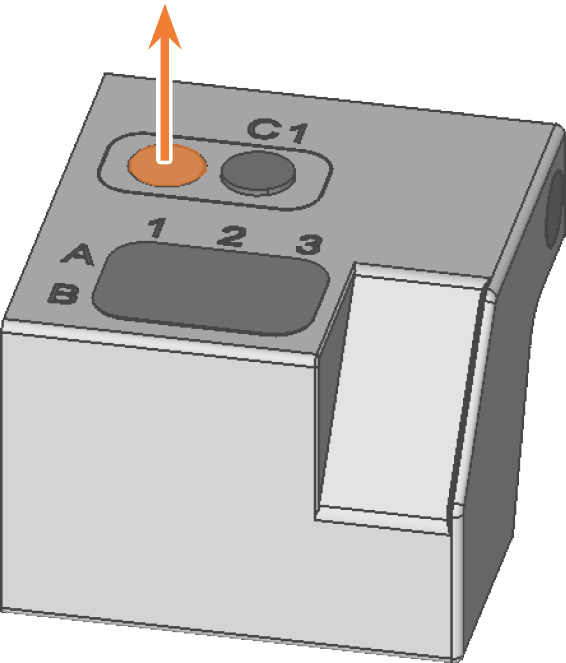

  8. Si la vis située à gauche de l’insert C1 de AirTool est recouverte d’un capuchon de protection, retirez-le à l’aide d’un outil pointu.

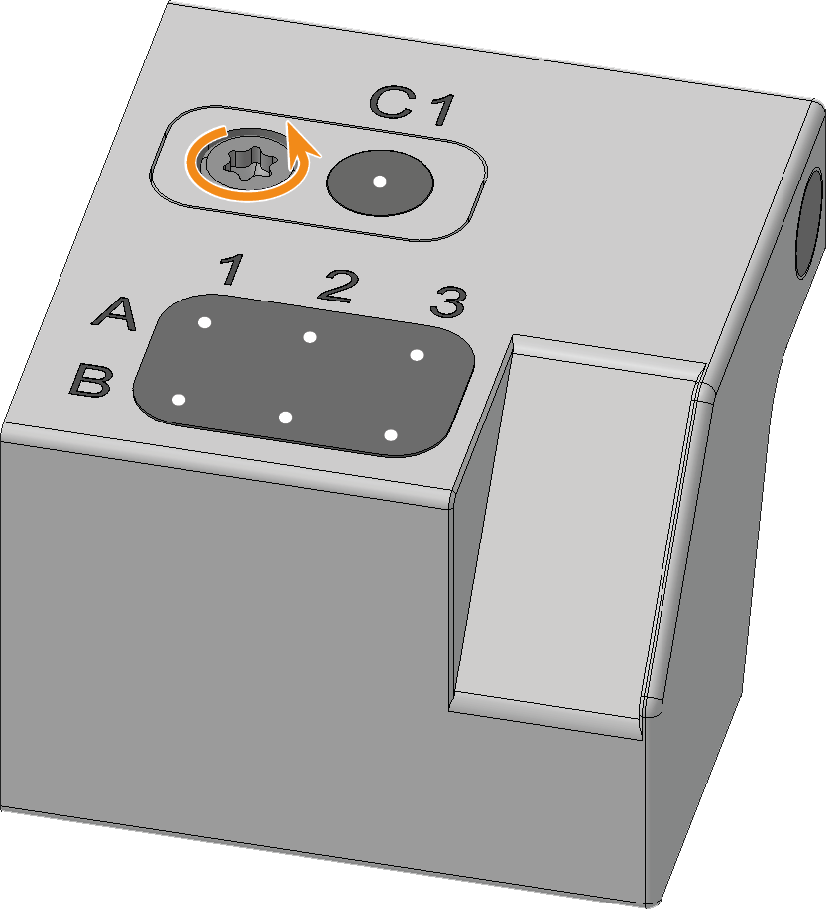

  9. Dévissez la vis située à gauche de l'insert AirTool C1.

  10. À l’aide du tournevis à angle, poussez le support et l’insert par le bas pour les faire sortir de l’ouverture .

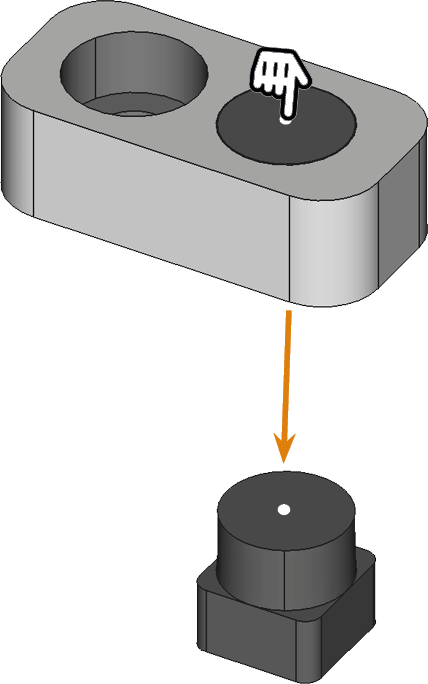

  11. Poussez l'insert hors du support.







  12. Prenez les pièces de rechange nécessaires en main.

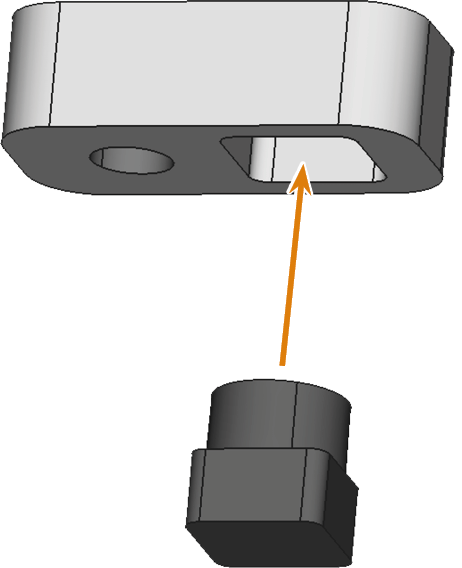

  13. Poussez l'insert AirTool dans l'ouverture rectangulaire du support.

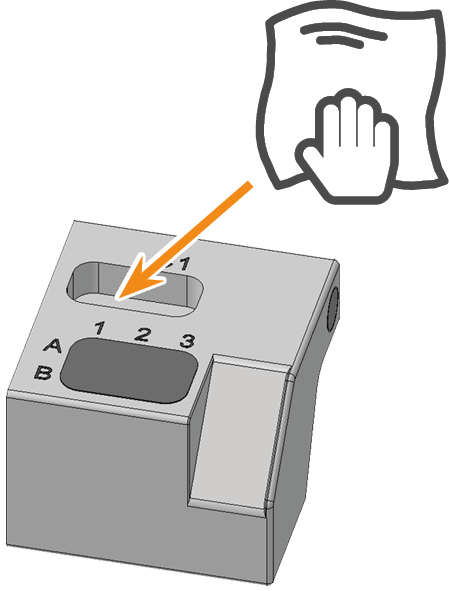

  14. Nettoyez l’ouverture avec un chiffon humide.

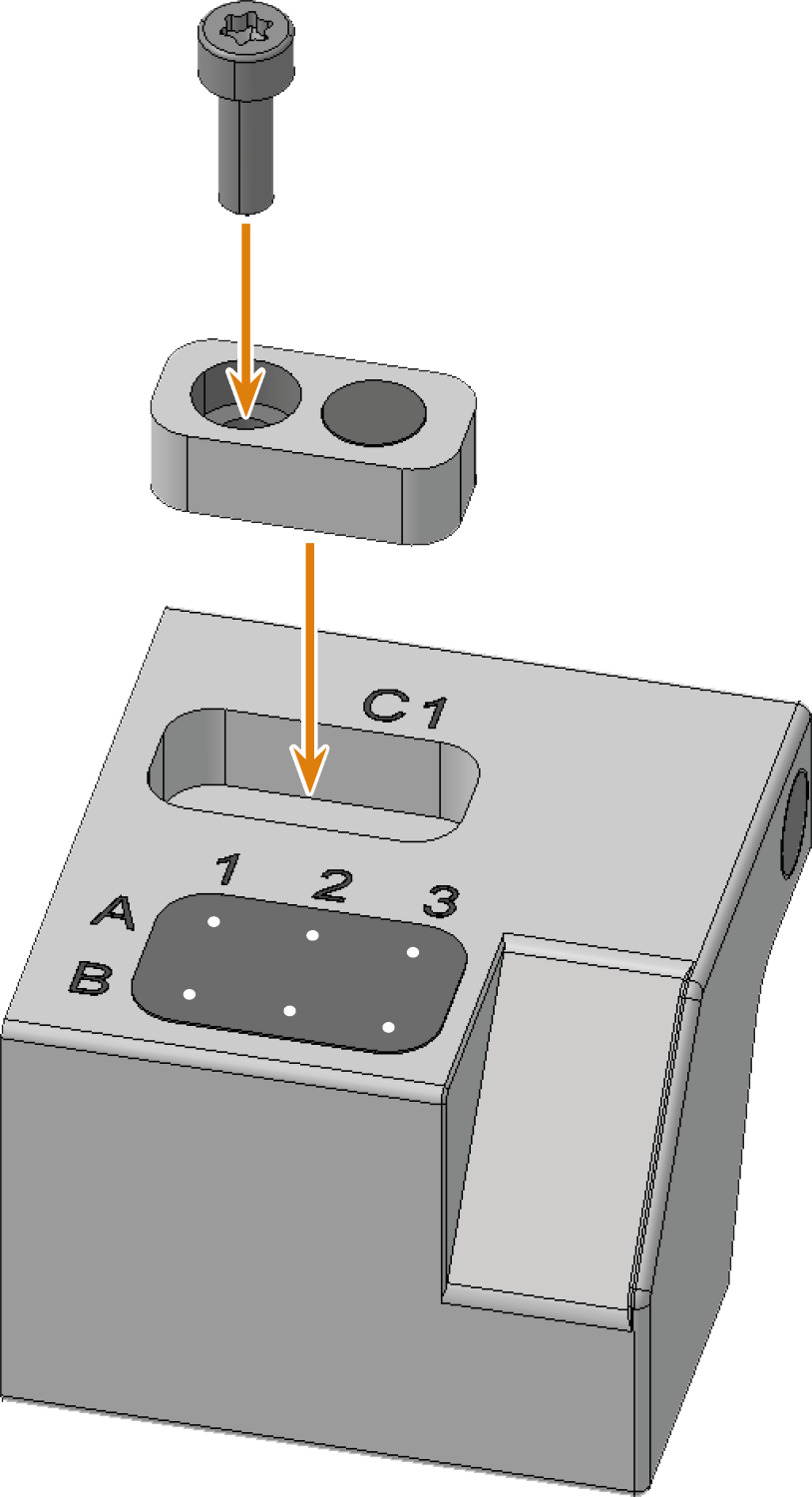

  15. Insérez le support dans l’ouverture et vissez-le fermement.

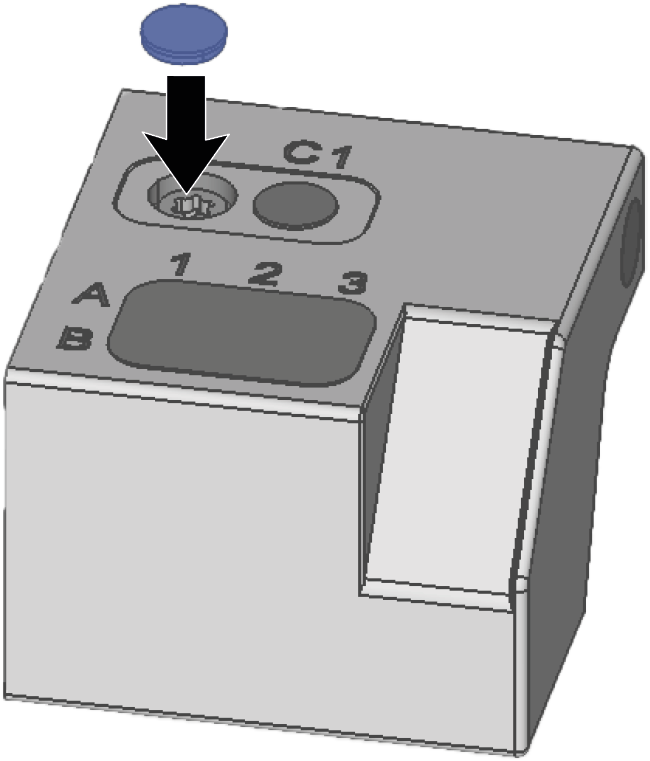

  16. Si l’ouverture de la vis à côté de l’insert AirTool est recouverte d’un capuchon de protection, couvrez-la avec un nouveau capuchon.

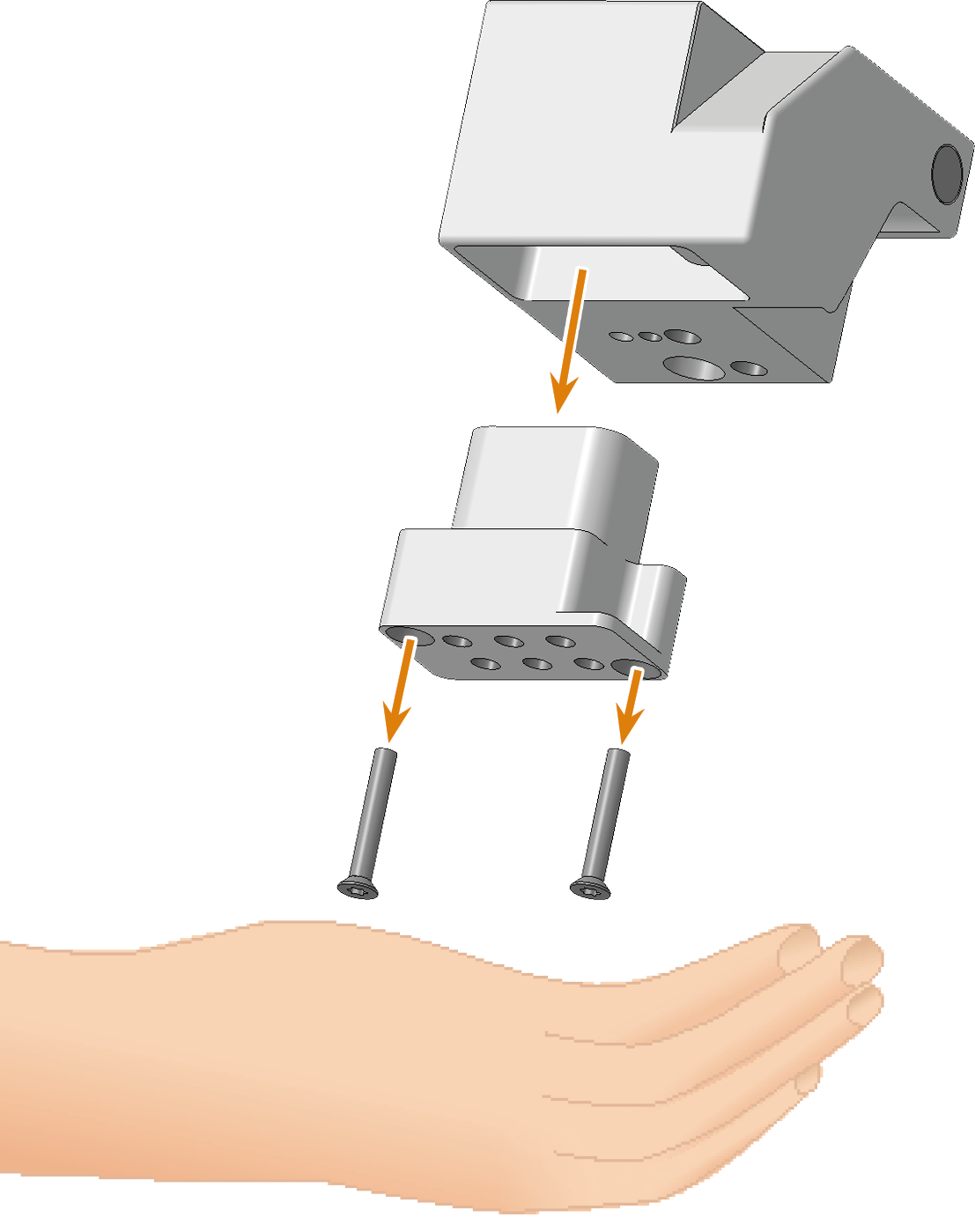

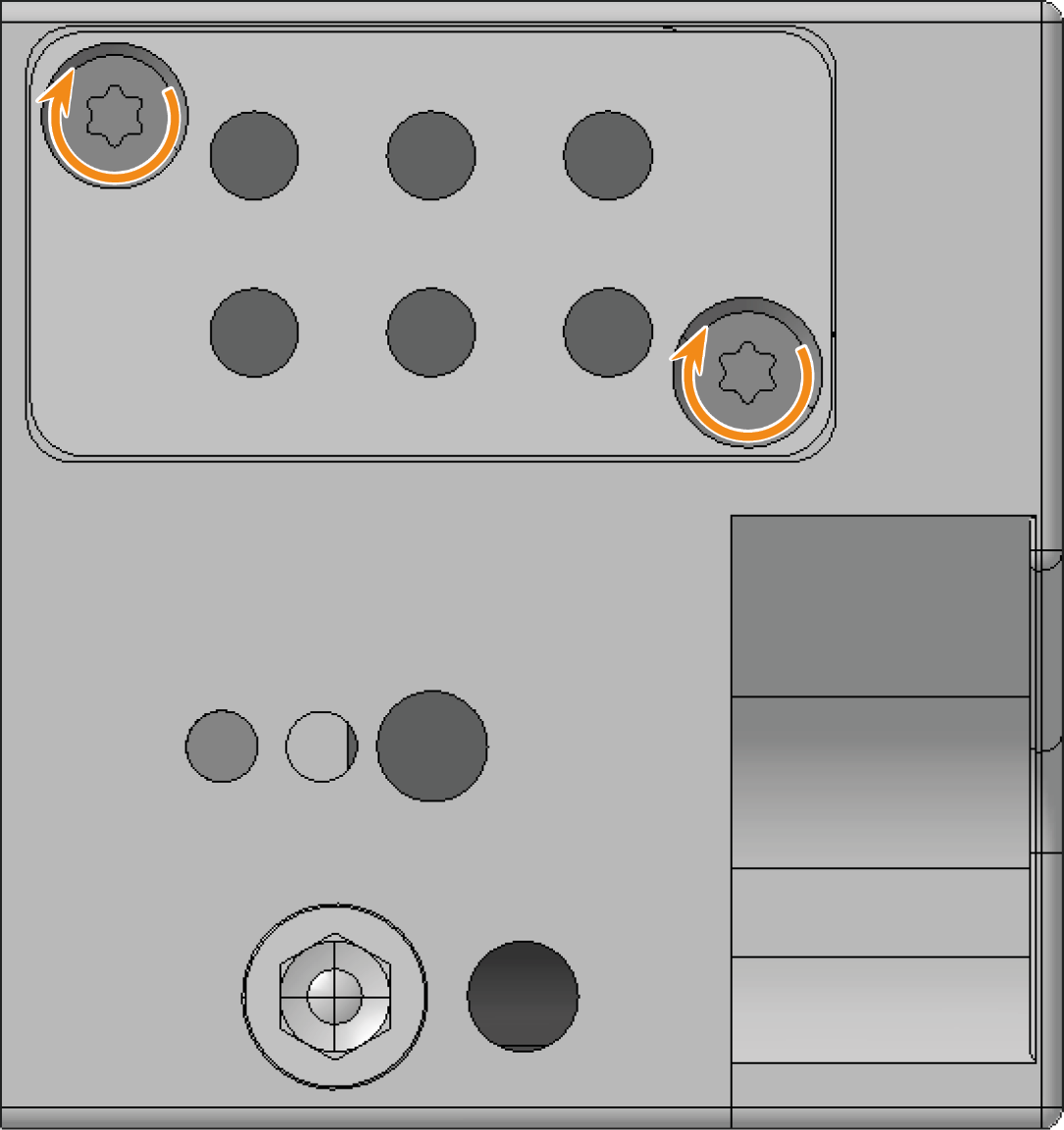

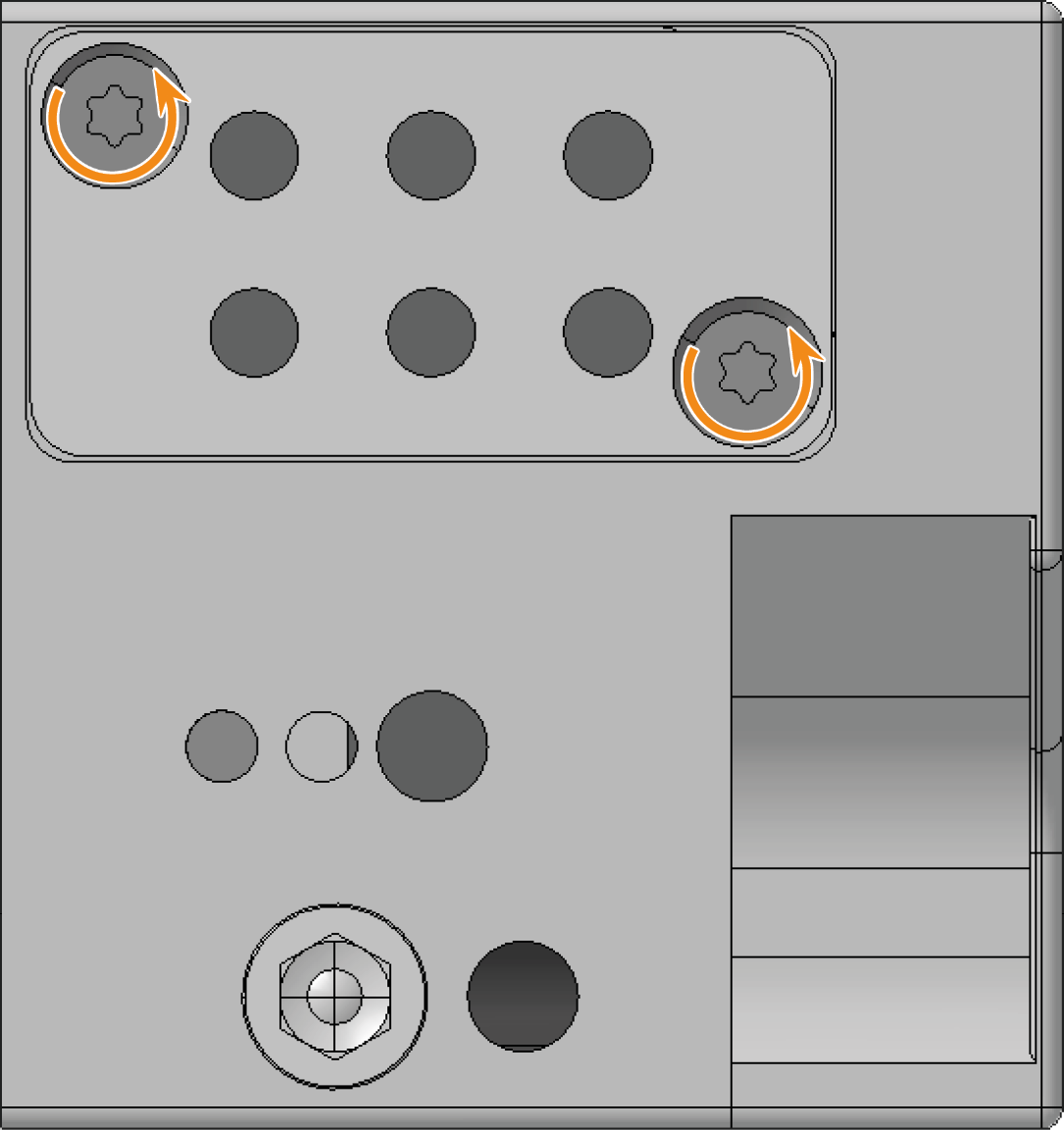

  17. Dévissez les 2 vis du support de l'insert du magasin d'outils sur la face inférieure du magasin d'outils.

    • Le support pour l'insert du magasin d'outils et les vis glissent dans votre main.

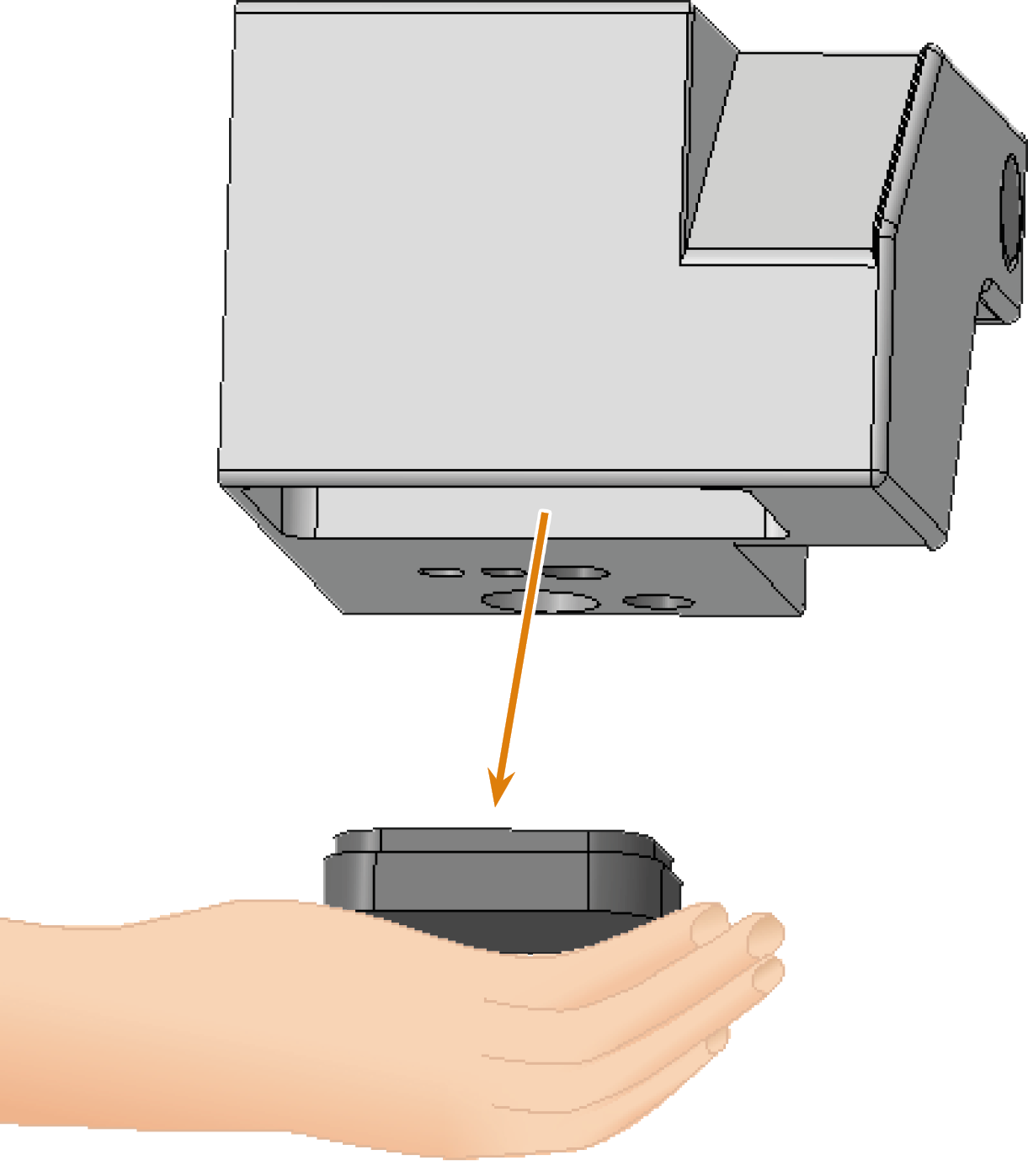

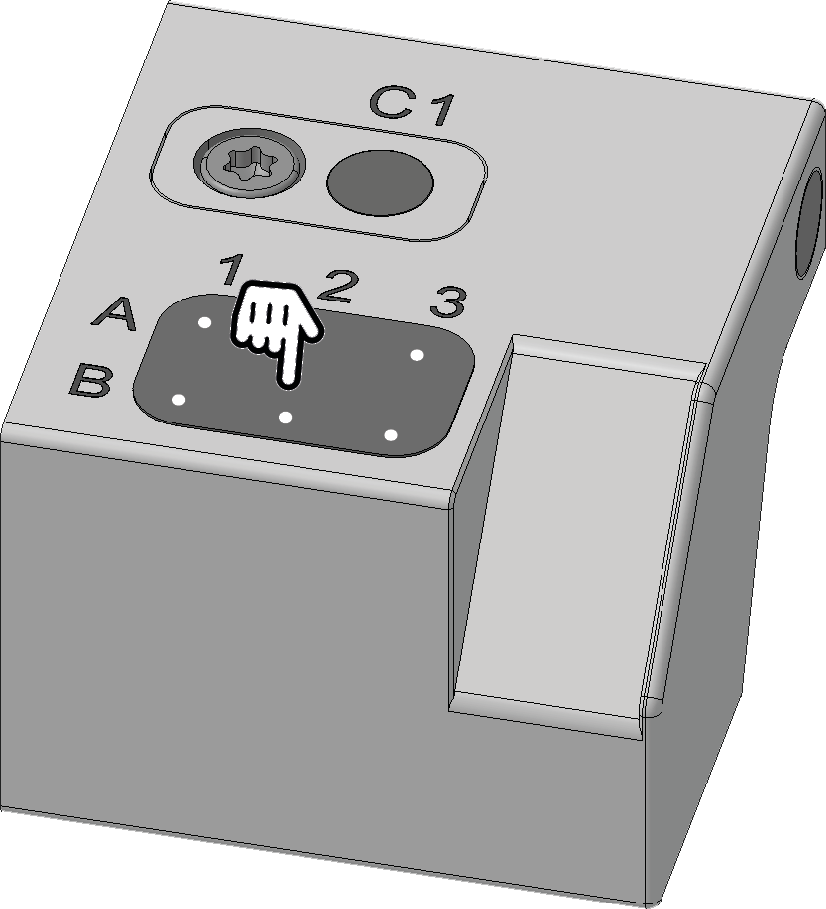

  18. Poussez l'insert du magasin d'outils vers le bas pour le sortir de l'ouverture.







    • L'insert du magasin d'outils glisse dans votre main hors de l'ouverture.



  19. Prenez les pièces de rechange nécessaires en main.

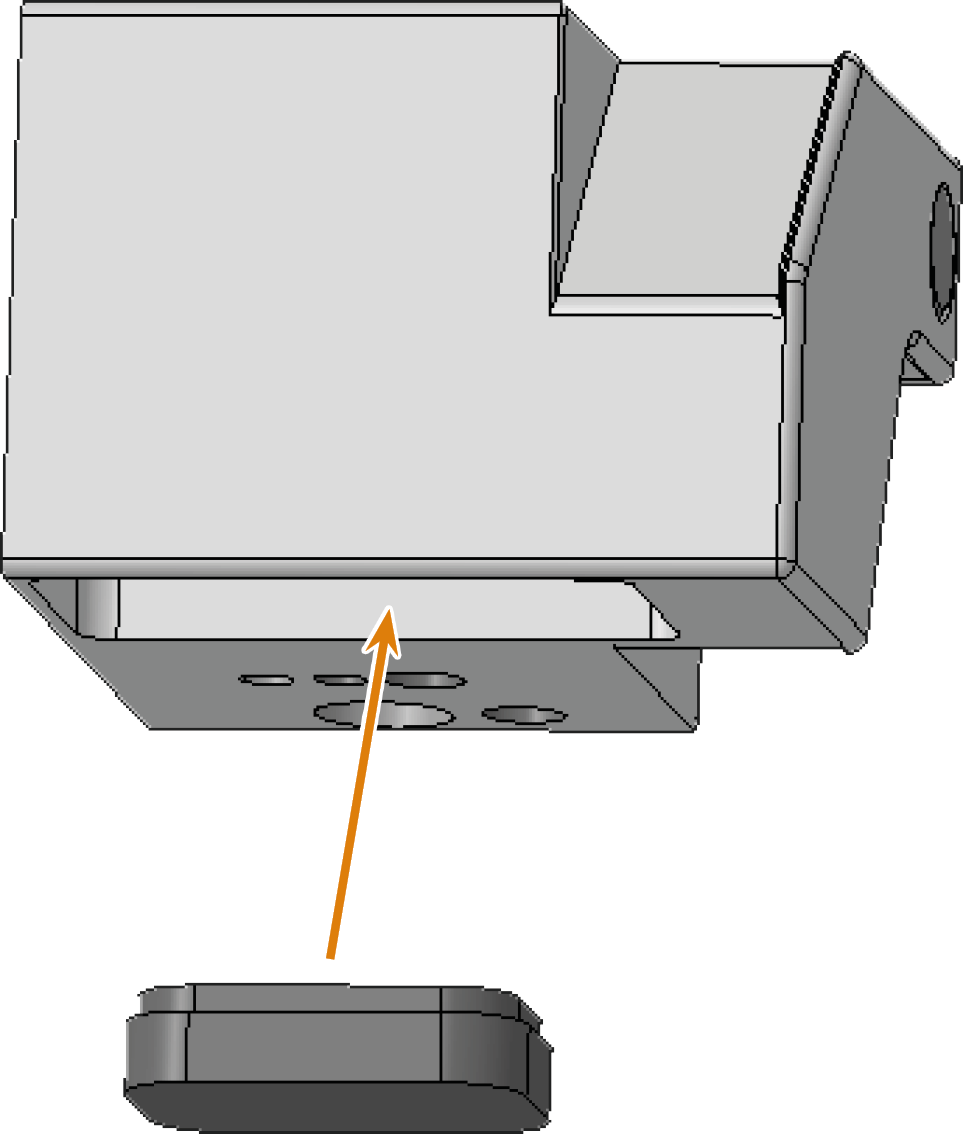

  20. Introduisez l'insert du magasin d'outils dans l'ouverture, par le bas.

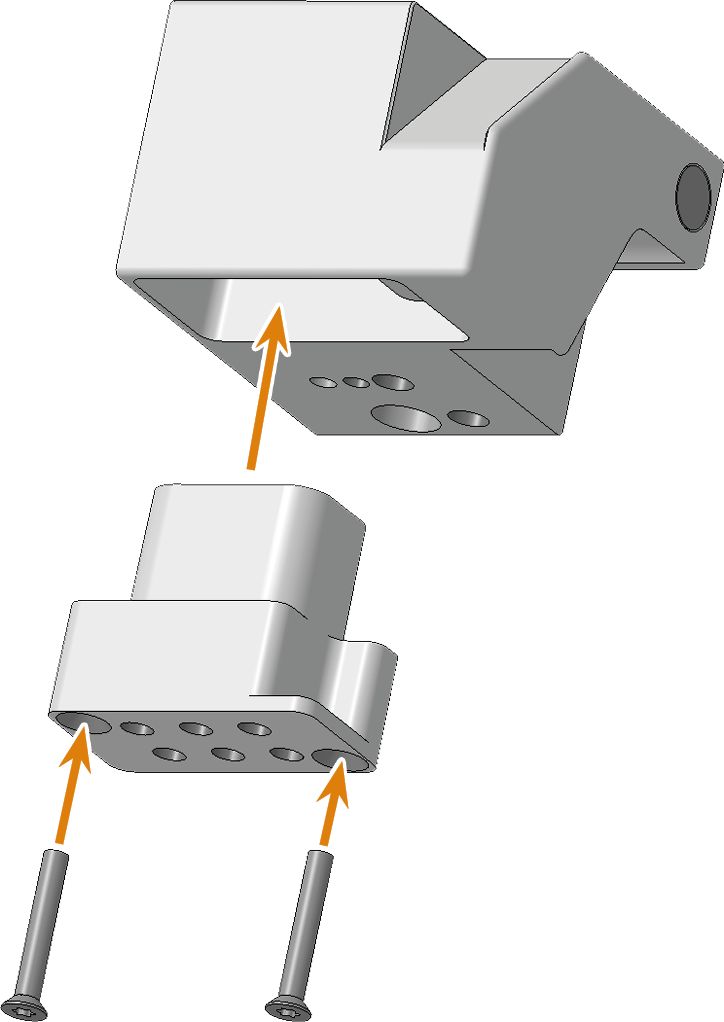

  21. Introduisez le support pour l'insert du magasin d'outils dans le magasin d'outils.

  22. Insérez les 2 vis dans les trous de vis du support et vissez-le.

  23. Remettez le magasin d’outils sur son support.

    24.







  24. Fermez la porte de la chambre de travail.

  25. Allumez la machine via l’interrupteur principal.

  26. Lancez DentalCNC.

  27. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

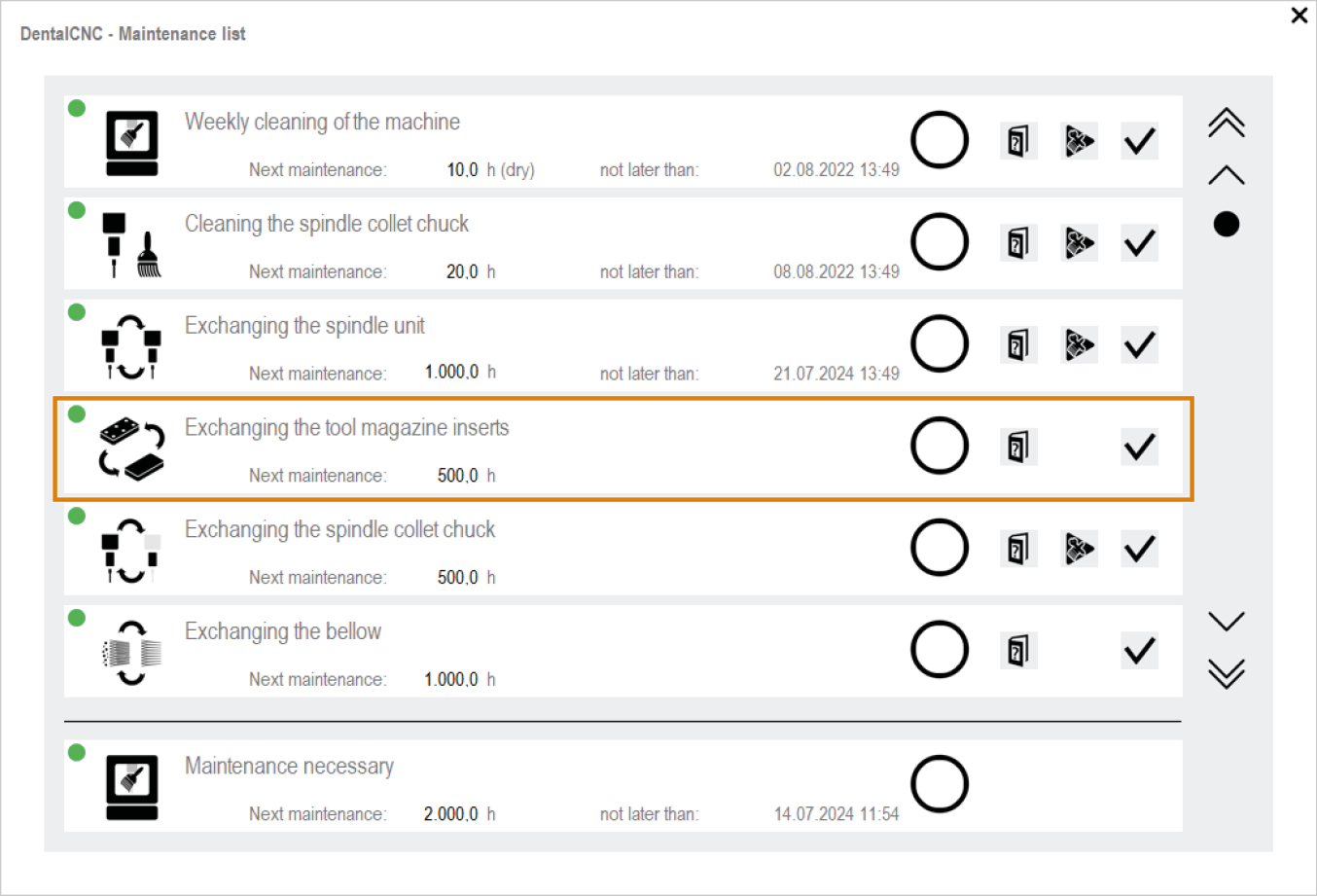

  28. Sélectionnez l'icône suivante de l'entrée Remplacer les inserts de magasin d’outils :

  29. Suivez les instructions dans la documentation pour DentalCNC et percez les positions d'outils en utilisant le foret fourni.
