S'applique à : E4

Insérer et remplacer des outils

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Le flux de travail de création de restauration est le suivant :

→

→

→

→

AVIS

Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés

L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.

  • N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.

  • Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.

    Ceci ne s'applique pas aux AirTools.

  • Consultez les autres paramètres du chapitre Caractéristiques techniques.

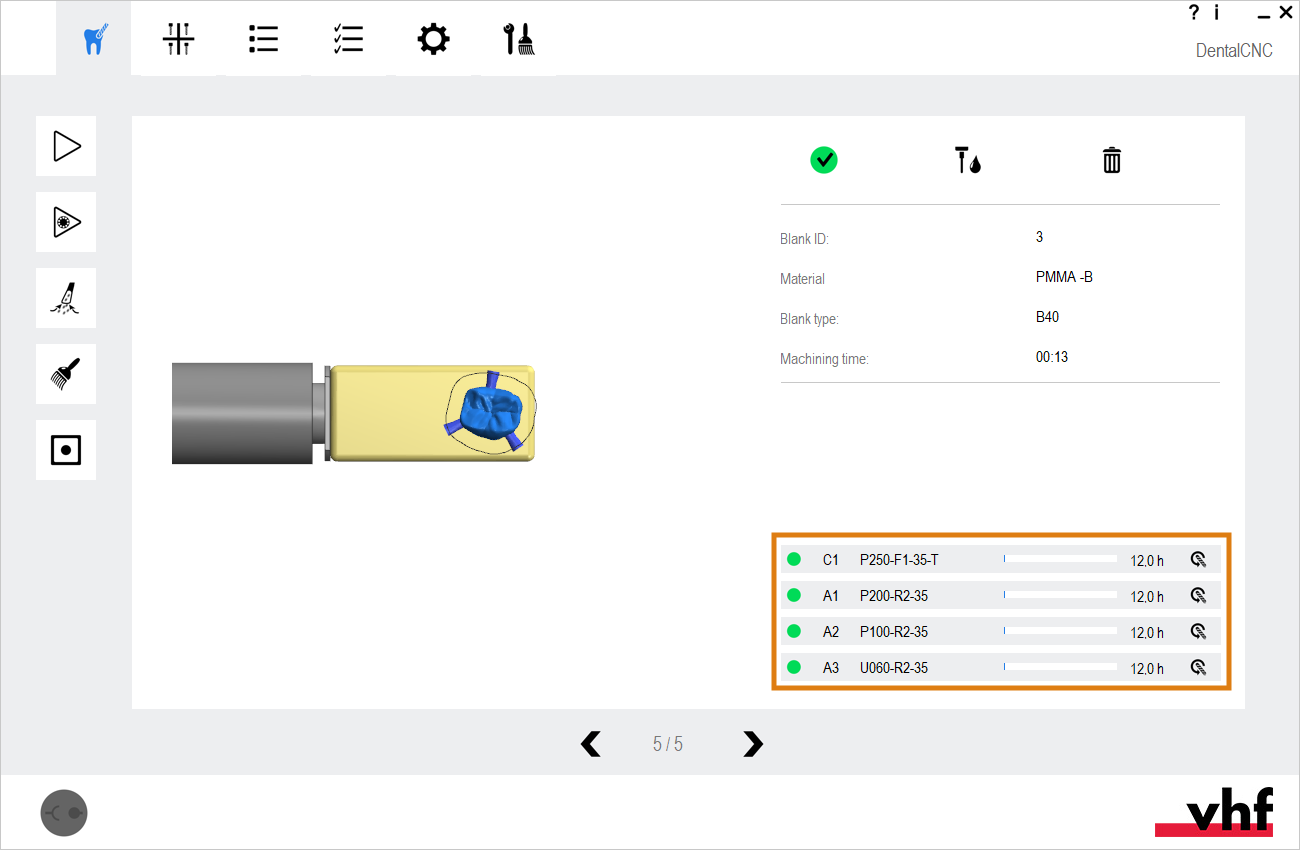

Pour les différentes stratégies d’usinage pendant une tâche, la machine a besoin d’outils différents.

Outils et codes de correspondance vhf

Changement d'outil automatique ou manuel

Le changement d’outil peut être effectué automatiquement via le magasin d’outils ou manuellement via la pince de serrage. Puisque vous pouvez configurer chaque position d’outils individuellement, les changements automatiques et manuels sont possibles en parallèle.

Propriétés du changement automatique d’outil

Vous ne pouvez pas changer automatiquement d’outil dans les cas suivants :

  • Une position d'outil est usée et ne peut plus recevoir d'outils correctement.

  • Vous utilisez des outils qui ne s'insèrent pas dans le magasin d'outils.

Propriétés du changement d’outil manuel

Insérer des outils dans le magasin d'outils

Vous pouvez équiper le magasin d'outils de votre machine de deux façons :

  • Par insertion manuelle dans le magasin d'outils : Il s'agit de la façon la plus rapide. Elle est décrite ci-dessous.
  • Par l’intermédiaire de la broche : Vous insérez un outil dans la pince de serrage et la broche déposera l’outil dans le magasin d’outils. Cette option prend plus de temps, mais pourrait être plus pratique pour certains. La méthode est décrite dans la documentation du logiciel de fabrication.

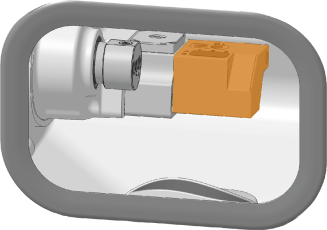

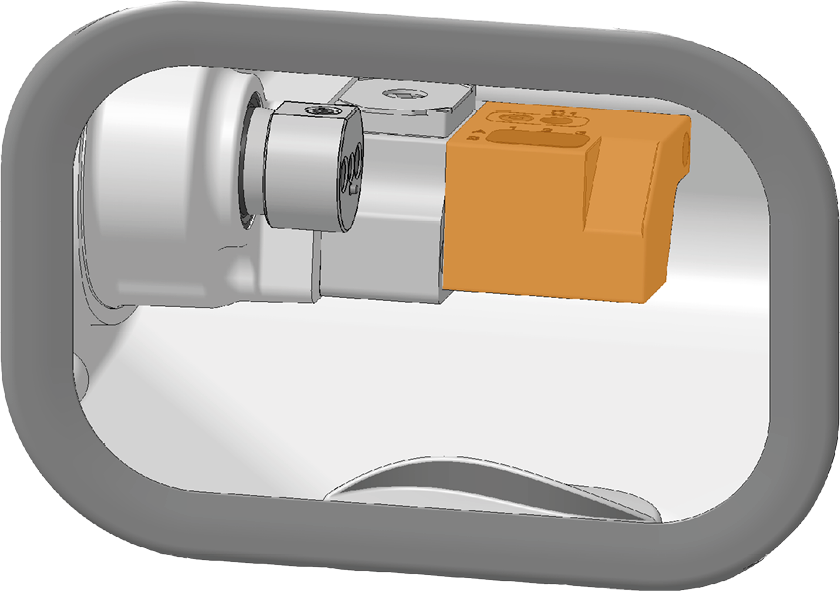

Magasin d’outils marqué en orange

Vous insérez manuellement des outils comme suit :

  1. ATTENTION !Portez des gants.

  2. Ouvrez la porte de la chambre de travail.

  3. Retirez le magasin d'outils de la chambre de travail.

    Pour cela, faites-le glisser vers la droite du support de magasin d'outils.

  4. AVIS ! Supprimez les outils usés ou endommagés du magasin d'outils, le cas échéant. DentalCNC affiche les durées de vie de l’outil dans la Vue de gestion des outils.

    5.

  5. Insérez les nouveaux outils :

      6. AVIS ! Ruptures d'outils et résultats d'usinage erronés en cas d'affectation incorrecte d'outils

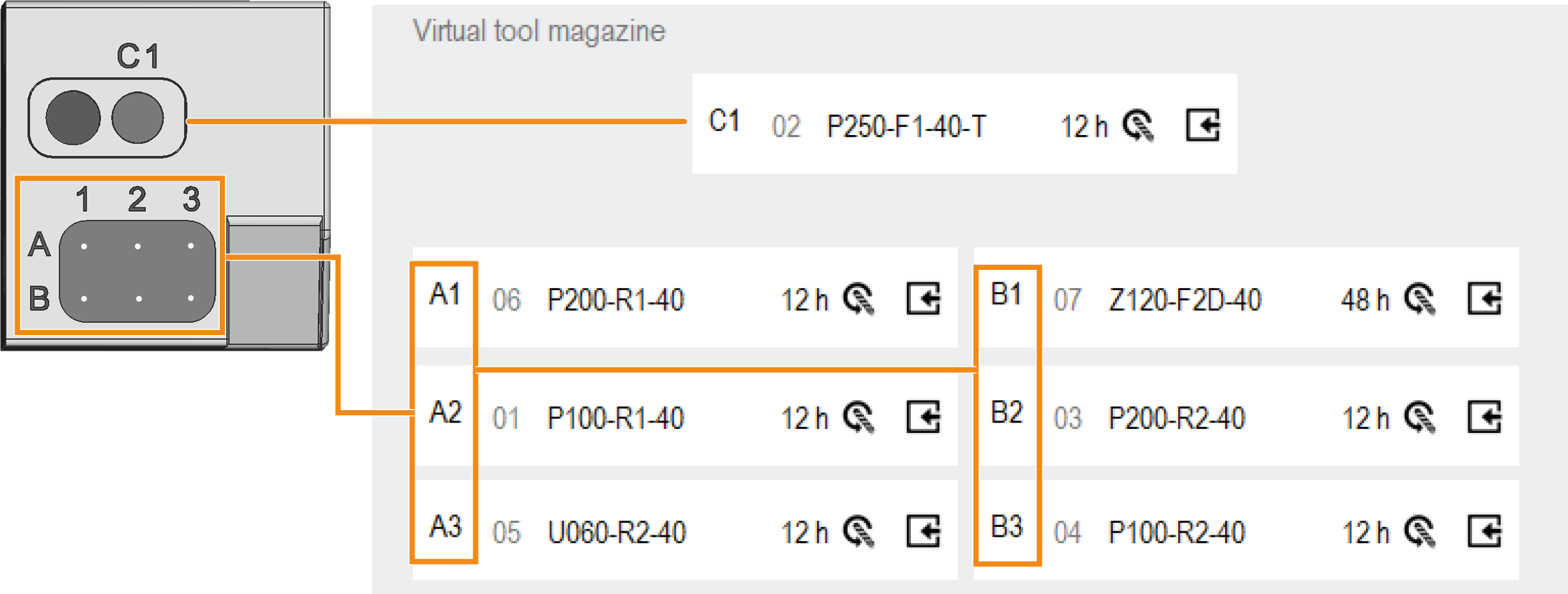

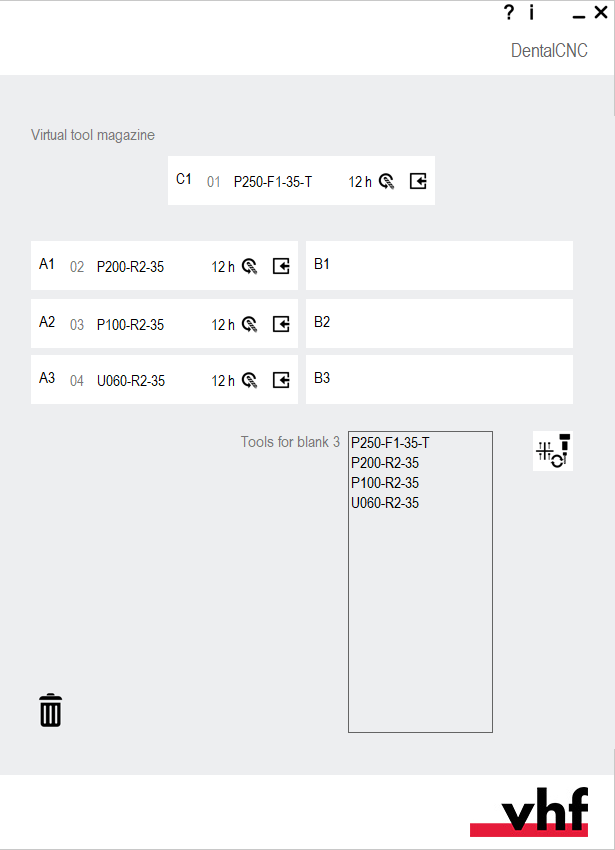

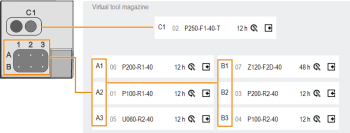

    • Veillez à ce que les positions des outils dans le magasin d'outils correspondent aux positions d'outils dans DentalCNC.

      •

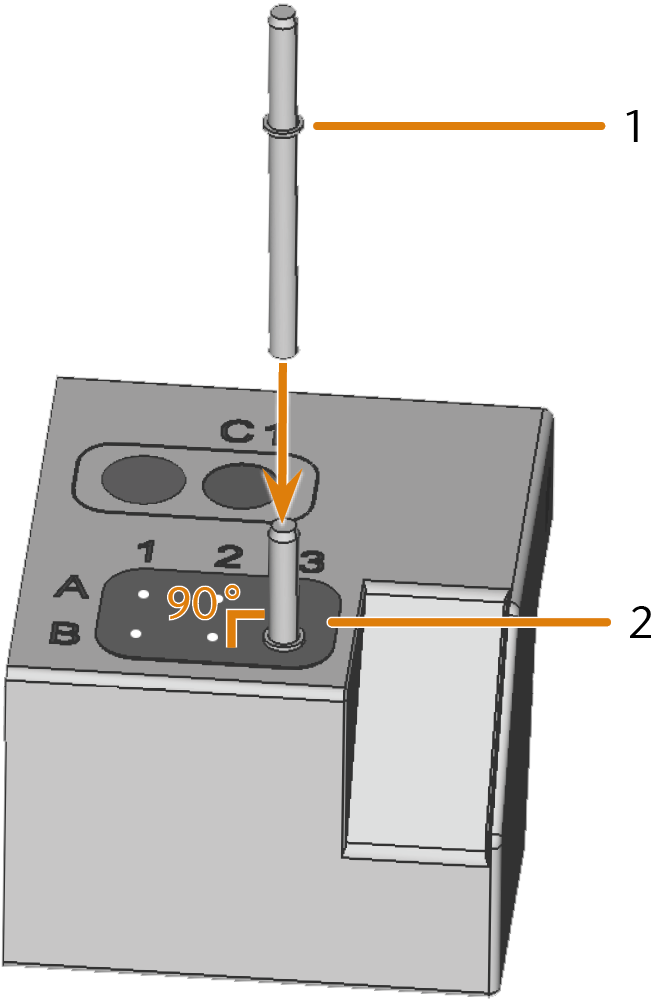

    • Insérez les outils directement dans les positions de l'outil avec l'arête de coupe dirigée vers le bas. Insérez-le jusqu'à ce que l'anneau touche l'insert du magasin d'outils.

      • Les emballages d’outils vhf vous aident à insérer les outils.

      Outils et codes de correspondance vhf



      1. Anneau

      2. Insertion dans le magasin d'outils

      AVIS ! Résultats d'usinage incorrects en cas de non-utilisation de l’AirTools

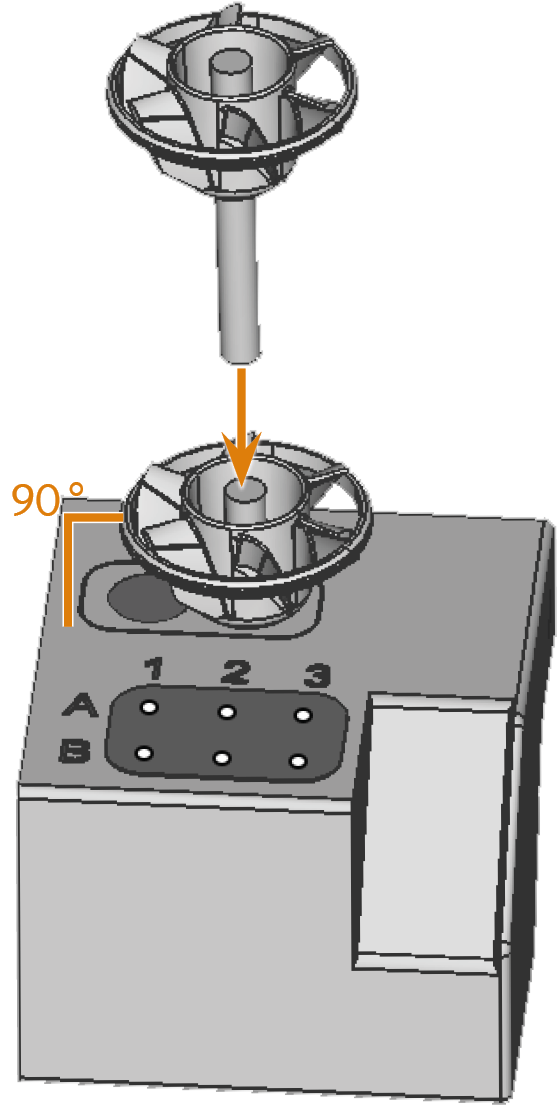

    • Placez l’AirTool nécessaire en position C1. Poussez-le jusqu'à ce que l'hélice touche l'insert du magasin d'outils.

      DentalCNC affiche le code de correspondance de l'outil avec le suffixe -T sur la position C1.

      •

  6. Si le nouvel outil remplace un ancien outil du même type, réinitialisez la durée de vie de l'outil dans DentalCNC.

    Réinitialiser la durée de vie restante de l’outil lors de son remplacement

  7. Lorsque vous avez mis en place tous les outils dont vous avez besoin, placez le magasin d'outils sur le support du magasin d'outils.



Retirer les outils du magasin d'outils

  1. ATTENTION !Portez des gants.

  2. Ouvrez la porte de la chambre de travail.

  3. Retirez le magasin d'outils de la chambre de travail.

    Pour cela, faites-le glisser vers la droite du support de magasin d'outils.

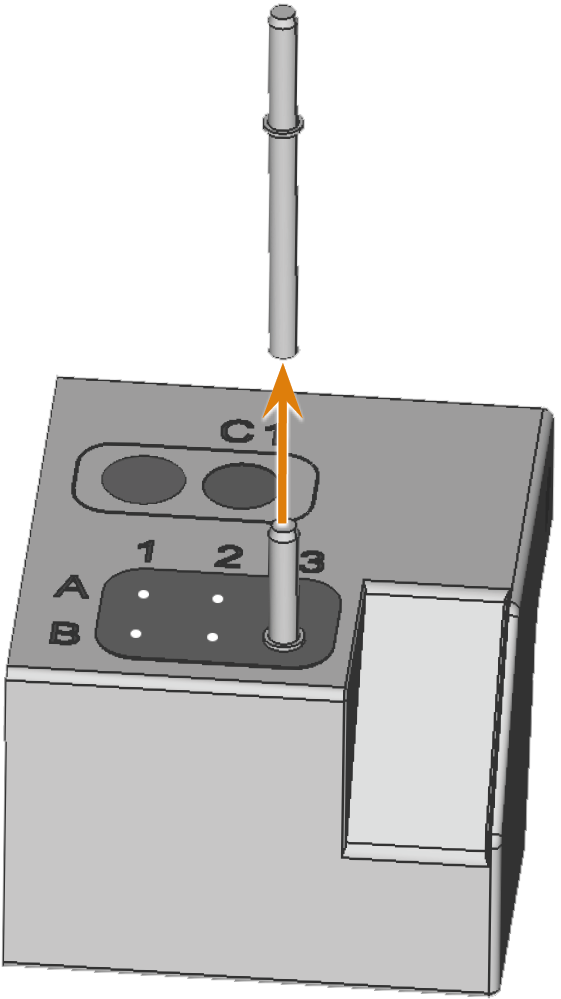

  4. Faites glisser l’outil vers le haut à partir du magasin d’outils.

  5. Si vous remettez l’outil en stock ou n’utilisez plus le type d’outil, configurez-le DentalCNC en conséquence.



Ajout d'outils de remplacement

Lorsque la durée de vie d’un outil est terminée pendant l’usinage, DentalCNC peut charger un outil de remplacement automatiquement à partir du magasin d’outils pour poursuivre l’usinage.

  1. Placez des outils de remplacement dans le magasin d’outils.

  2. Configurez les outils de remplacement dans DentalCNC.

    Ajout d'outils de remplacement

Et ensuite ?

Si vous usinez la tâche à sec, démarrez-la :

Démarrer, suspendre et annuler des tâches

Si vous usinez une tâche en milieu humide, ajoutez du liquide de refroidissement :

Ajouter du liquide de refroidissement

Changer le liquide de refroidissement et nettoyer le réservoir de liquide de refroidissement
