S'applique à : E4

Remplacer le palpeur de mesure

Le palpeur de mesure se trouve dans la chambre de travail :

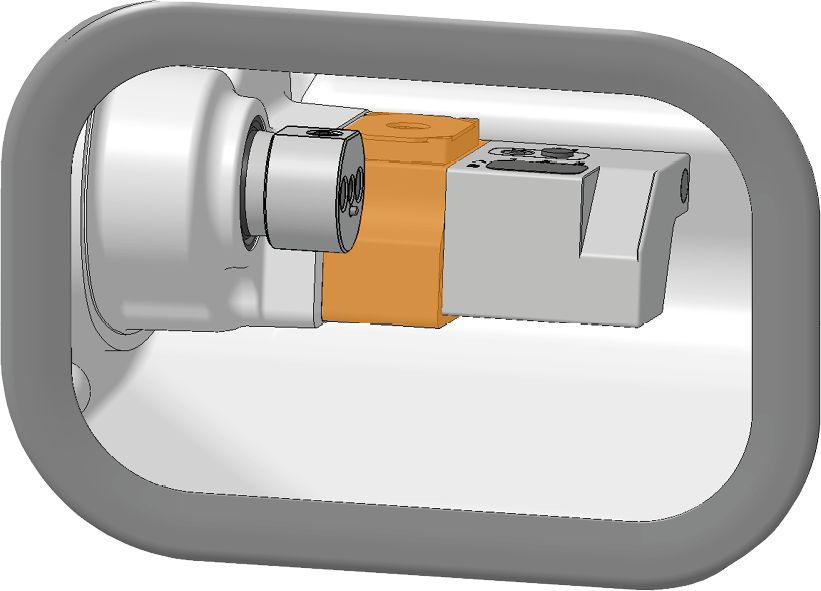

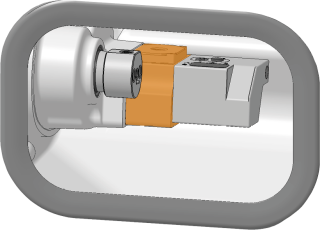

Palpeur de mesure dans la chambre de travail marqué en orange

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  1. Ayez à portée de main :

    • 1 x Palpeur de mesure de remplacement



    • 1 x Tournevis à angle TX20



    • 1 x Insertion dans le magasin d'outils



    • 1 x Insert pour AirTool



    • 3 x Capuchon de protection



  2. Ouvrez la porte de la chambre de travail.

  3. ATTENTION !Portez des gants.

  4. Retirez le magasin d’outils.

  5. Terminez DentalCNC.

    6.



  6. Éteignez la machine via l’interrupteur principal.

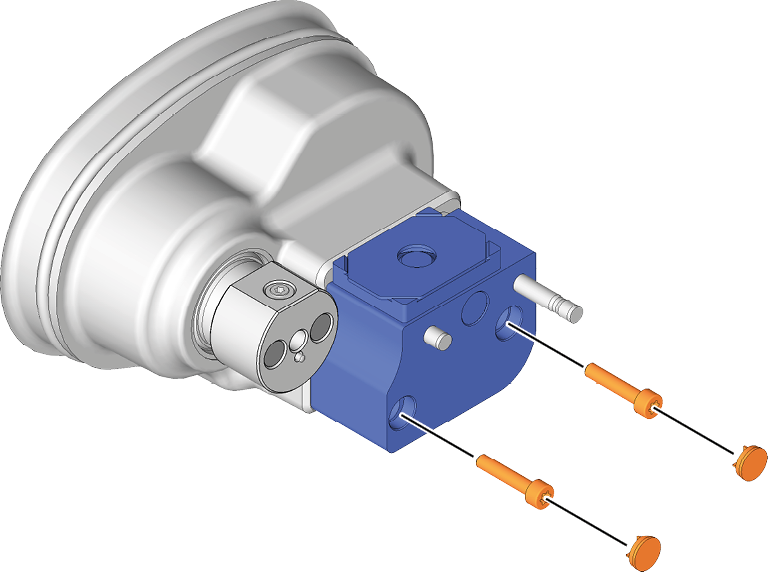

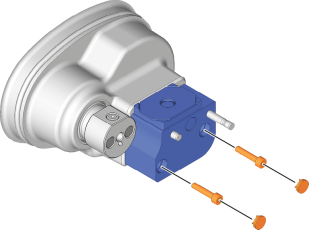

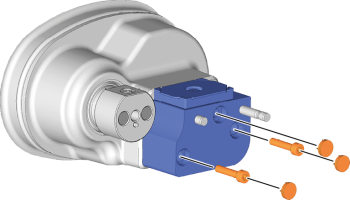

  7. Retirez les capuchons de protection et les vis.

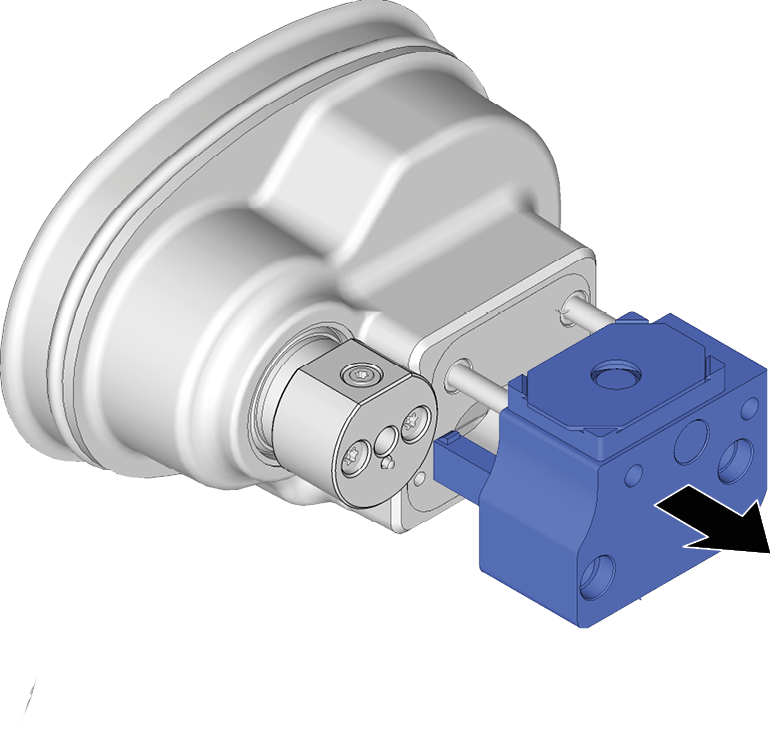

  8. Retirez délicatement le palpeur de mesure. Faites attention au câble du palpeur de mesure, qui est branché.

    9.



  9. S’il n’est plus possible de retirer le palpeur de mesure du support :

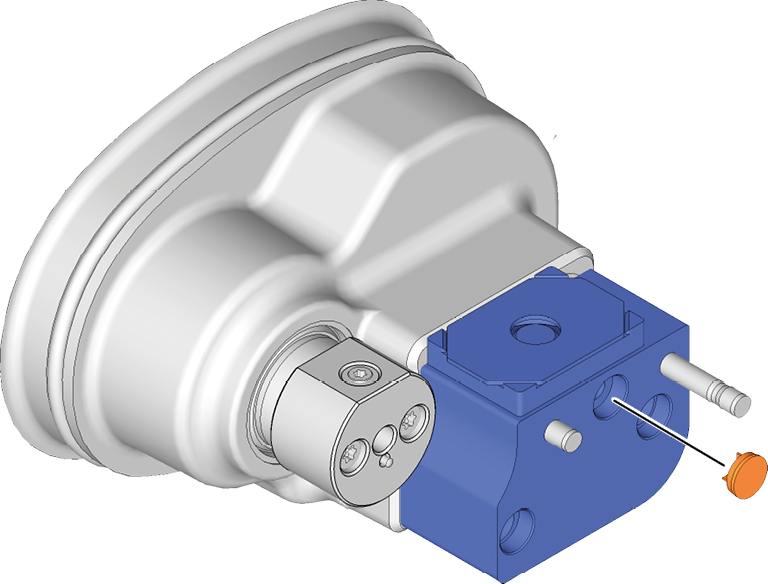

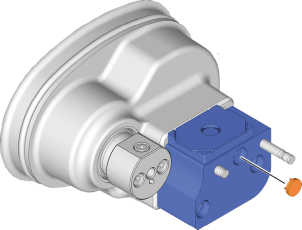

    1. Retirez le capuchon de protection.

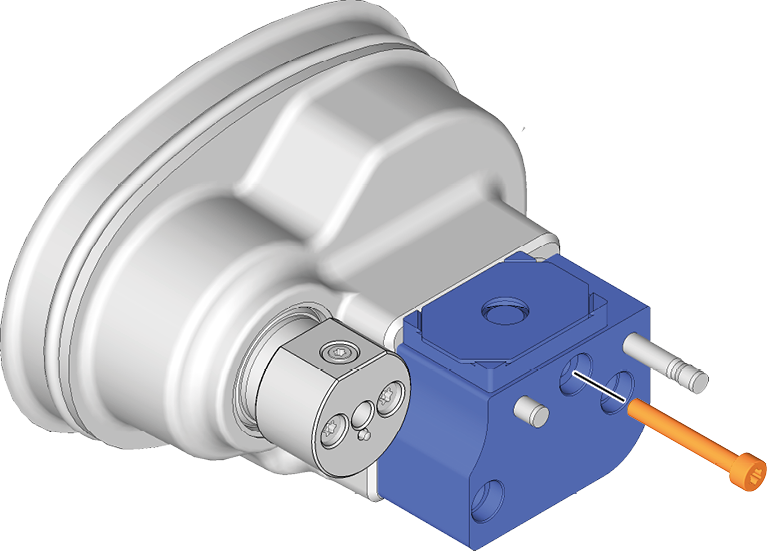

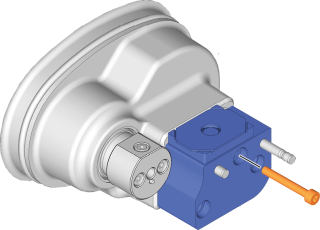

    2. Vissez la vis à tête cylindrique M4 x 30 (fournie avec la machine).

      • Le palpeur de mesure est dégagé.

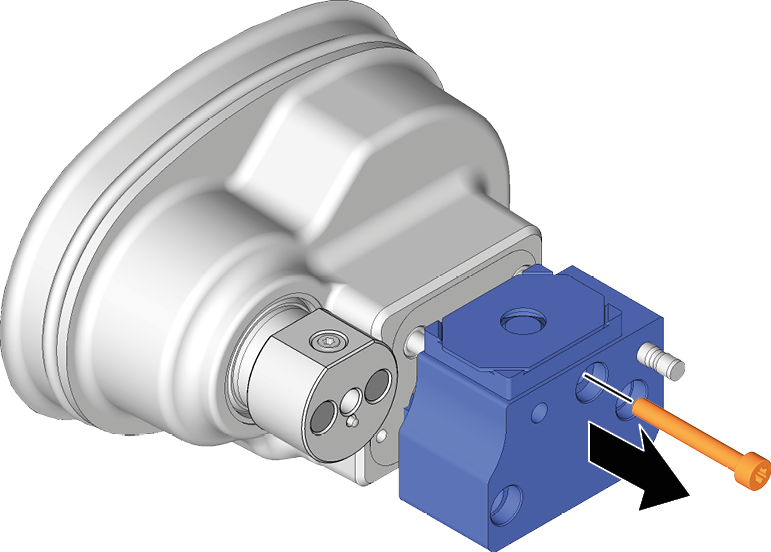

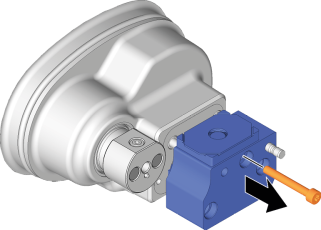

    3. Retirez la vis du palpeur de mesure.

    4. Retirez délicatement le palpeur de mesure. Faites attention au câble du palpeur de mesure, qui est branché.

    10.

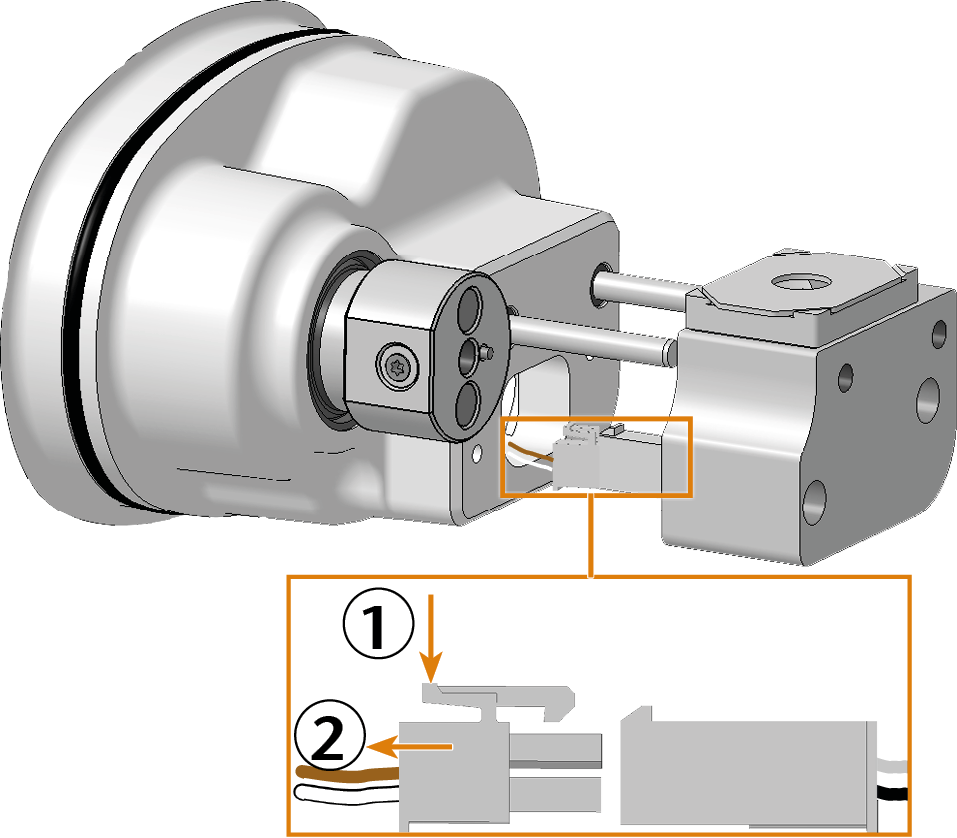

  10. Appuyez sur l’étrier du connecteur du câble du palpeur de mesure et retirez le connecteur de la prise.



  11. Retirez le palpeur de mesure de la chambre de travail.

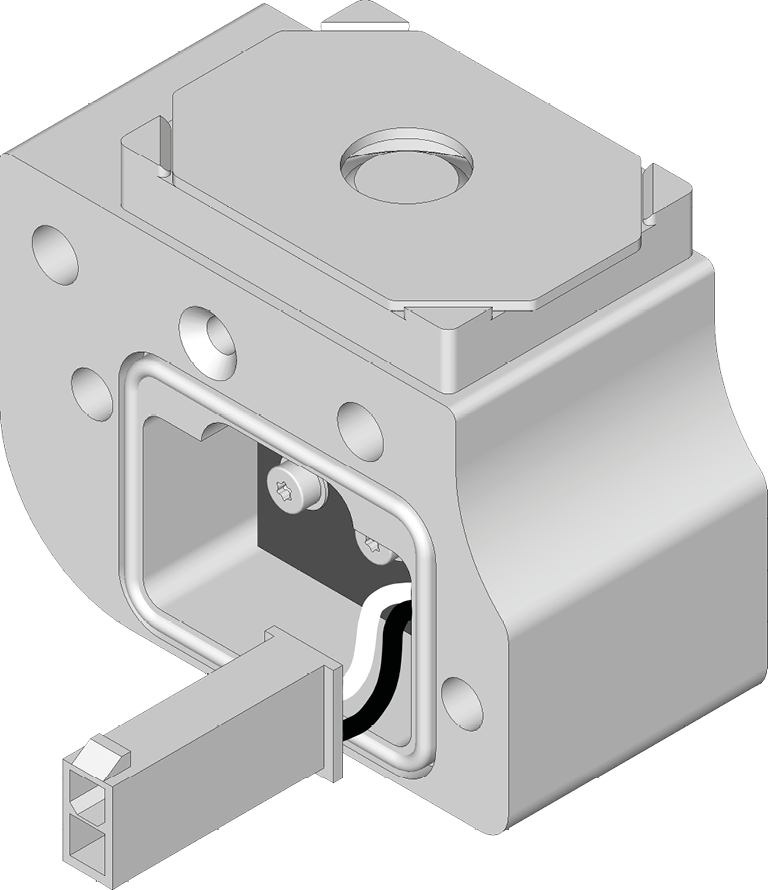

  12. Prenez le palpeur de mesure de remplacement.

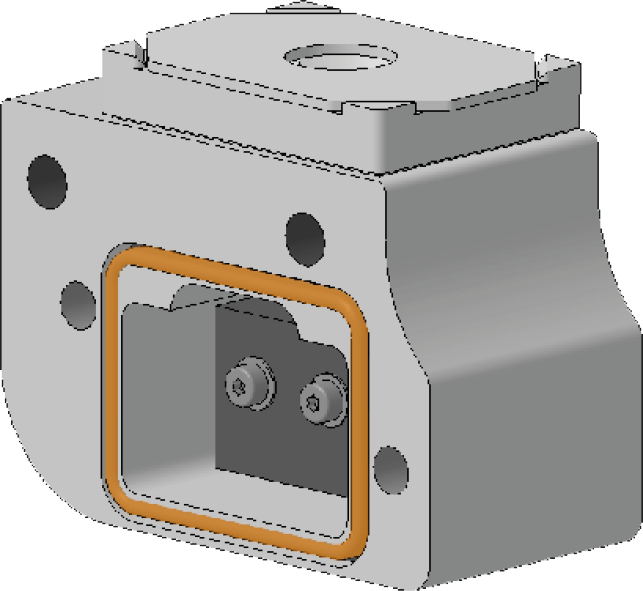

    Assurez-vous que le joint (marqué en orange) est bien en place.

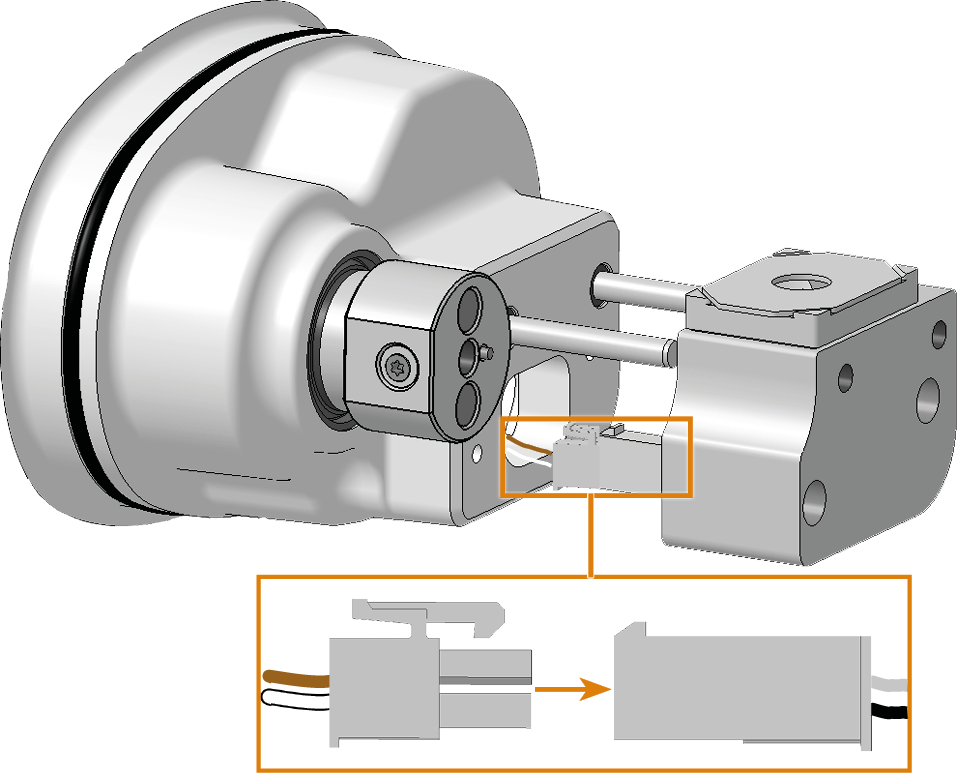

  13. Branchez le connecteur du câble du palpeur de mesure dans la prise du palpeur de mesure.

    14.



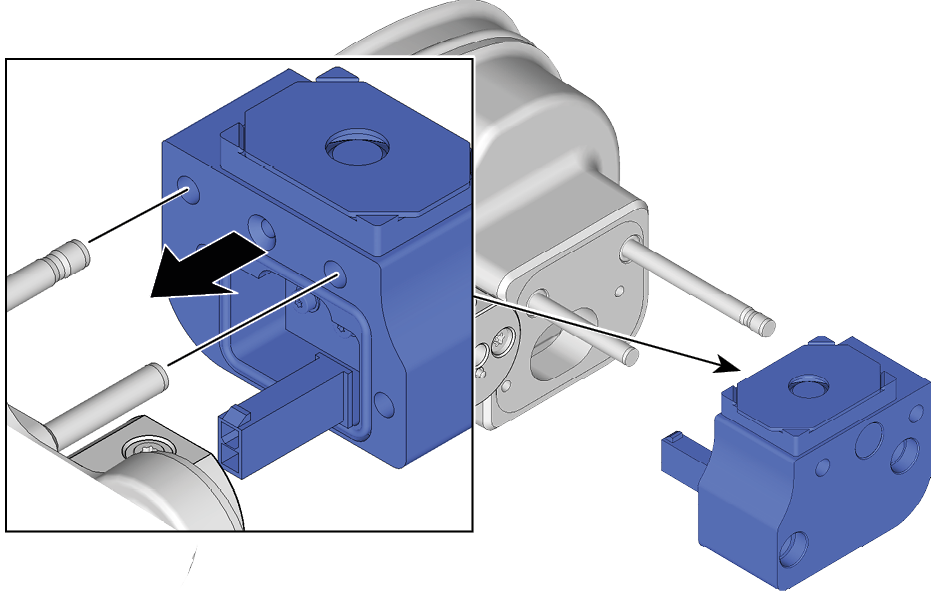

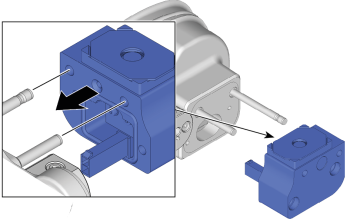

  14. Placez le palpeur de mesure sur le support. Veillez à ne pas endommager le câble du palpeur de mesure.

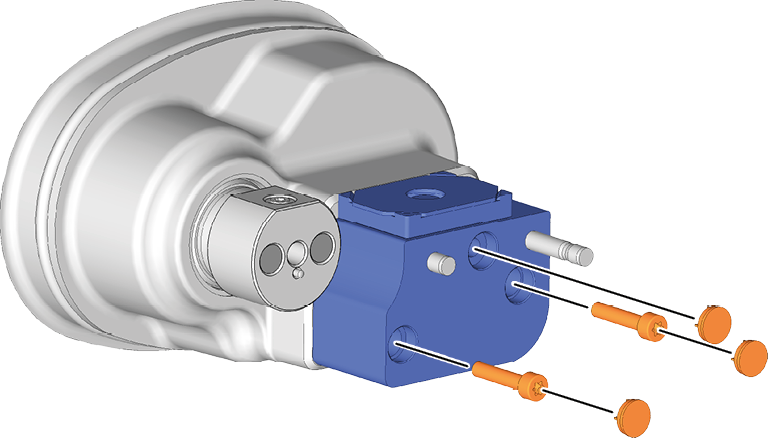

  15. Fixez le palpeur de mesure avec les vis et couvrez les ouvertures avec les capuchons de protection.

    16.



  16. Remplacez l'insert du magasin d'outils et l'insert AirTool(inclus dans la livraison du palpeur de mesure de remplacement).

    Remplacer les inserts du magasin d'outils et les supports correspondants

  17. Fermez la porte de la chambre de travail.

  18. Allumez la machine via l’interrupteur principal.

  19. Lancez DentalCNC.

    20.





  20. Sur DentalCNC, procédez comme suit :
    1. Mesurez le palpeur de mesure.
    2. Percez les positions des outils.
    3. Paramétrez les axes.
